Замена соска с разбортовкой
Замена ниппеля с разбортовкой требуется для камерных шин. В таком случае вентиль является составляющим элементом камеры и меняется исключительно вместе с ней.
Замена с разбортовкой может понадобиться и в случае бескамерных шин. Причиной этого является прочное прикипание старого вентиля или его цельнометаллическое изготовление. Для замены таким способом рекомендуется придерживаться инструкции, которая приведена ниже.
- Зафиксировать автомобиль с помощью стояночного тормоза, если работы проводятся на передней оси.
- Подложить противооткатные упоры для предотвращения произвольного движения автомобиля.
- Ослабить крепления колеса, на котором выполняется замена ниппеля.
- Поддомкратить автомобиль.
- Подставить упор, предотвращающий падение машины, если домкрат поломается.
- Открутить крепление колеса и демонтировать его.
- Снять колпачок с ниппеля.
- Спустить остатки воздуха. Для этого можно надавить отверткой на воздухопропускающий клапан или стравить излишки давления, например, используя манометр.
- Разбортировать колесо.
- Извлечь поврежденный ниппель. При необходимости открутить ео крепления.
- Установить новый вентиль.
- Собрать все в обратном порядке.
- Накачать колесо до рекомендуемого давления.
- Проконтролировать отсутствие утечек воздуха.
Какие велонасосы нужны, чтобы накачивать Dunlop-камеры?
Для различных типов клапанов камер велошин имеются подходящие воздушные насосы и манометры. Многие воздушные насосы пригодны для нескольких типов клапанов. На рисунке ниже показан такой универсальный бесшланговый велонасос с двумя воздушными выходами, подходящий ко всем трем типам ниппелей.
Как видно, выход насоса, расположенный на рисунке справа, подходит одновременно к Данлоп и Преста-ниппелям. Таким образом наружные резьбы на их корпусах идентичны. Поэтому для накачивания камер велошин, имеющих Данлоп-ниппель, можно всегда использовать насос для ниппелей Преста.
Имеются и универсальные шланговые велонасосы для двух основных современных ниппелей – Престы и Шрадера. Шланг такого насоса показан на фото ниже.
Более того, все современные бесшланговые велонасосы с одним воздушным выходом выпускаются с возможностью подкачивать камеры с обоими типами ниппелей: Преста и Шрадер. Просто возможность эта не обозначена наглядной маркировкой на насосе, а потому и не всем известна. Под накидной гайкой такого велонасоса находится резиновый уплотнительный цилиндрик с отверстиями разных диаметров с двух сторон, под которым расположена втулка с двумя концевиками – узким и широком.
Для накачивания камер с ниппелем Преста или Данлоп нужно вложить втулку в головку насоса узким концевиком вниз, а резиновый цилиндрик поместить большим отверстием вниз. Далее завернуть накидную гайку и насос готов накачивать камеры с ниппелями Преста и Данлоп
Единственное, о чем нужно помнить, накачивая универсальным велонасосом камеры с Данлоп-ниппелями, это необходимость предварительно снять накидную гайку, которая просто не даст головке насоса надвинуться на корпус клапана камеры. Кроме того, нельзя забывать, что физические усилия при накачивании велокамер с Данлоп-ниппелями заведомо большие, чем на камерах с другими типами клапанов.
Разновидности изделия
В настоящее время популярностью пользуются три типа велосипедных ниппелей: Dunlop, Schrader, Presta. Каждый из вариантов имеет свои особенности, плюсы и минусы:
- Dunlop. Принцип действия устройства довольно прост. В колесо ввинчивают трубочку с диаметром 8 мм, отверстие закрывают резиновым элементом. Данная разновидность ниппелей устанавливалась на велосипеды, изготовленные в СССР, сегодня не используется. Плюсы: простота конструкции, невысокая стоимость. Минусы: недолговечная система, при повреждении элементов воздух моментально выходит из камеры, для накачивания требуется специальный насос.
- Schrader. Наиболее востребованный тип ниппеля, используется в различных видах техники. Клапан с уплотнителем из резины полноценно закрывает отверстие. Золотник прижимается к стенкам корпуса благодаря специальной пружинке. Плюсы: простота и надежность конструкции, практичность, универсальность, возможность накачки колес обычным автомобильным насосом. Минусы: большой вес.
- Presta. Диаметр такого клапана 6 мм, что значительно меньше по сравнению с Schrader. Обычно такой ниппель устанавливают на дорогие спортивные байки с бескамерными шинами. Плюсы: ремонтопригодность, легкий вес, изделие выдерживает давление до 12 атмосфер, что увеличивает скорость передвижения, КПД. Минусы: хрупкость, необходимость использования специального насоса.
Каждый из типов имеет свое назначение, выполняет определенные функции. Зная особенности разных видов велосипедных ниппелей, гораздо проще определиться с выбором подходящего варианта.
Покрышки с ниппелем Schrader не рекомендуется накачивать при помощи электрического насоса. Процедуру невозможно проконтролировать, поэтому существует риск разрыва камеры.
Алюминиевые ниппеля для спиц: отзыв и обзор
Это самые легкие ниппеля на рынке. Очень часто бывают анодированы в различные цвета, чем и привлекают велосипедистов для сборки красивых велосипедных колес. Стоимость их выше, чем ниппелей из других материалов. Часто такие ниппеля идут уже комплектом вместе со спицами DT Swiss. Поэтому небольших белых коробочек за более чем 15 летнюю практику сборки колес накопилось у меня не мало.
Такие ниппеля очень любят использовать гонщики для облегчения общей массы колеса. Но, увы, колеса, собранные на алюминиевых ниппелях, весьма ненадежны. Много раз я наблюдал, как алюминиевые ниппеля после сезона использования прикипают к спицам и сильно окисляются, какую бы смазку я ни использовал при сборке. По сути, отработав сезон в грязевых условиях или зимой, алюминиевый ниппель превращается в «труху», и когда нужно подправить неровности колеса, то ниппеля начинают лопаться.
Очень часто на колесах, собранных в других мастерских, я наблюдал сорванные грани алюминиевых ниппелей. Алюминий сам по себе довольно мягкий, поэтому, прилагая излишнее усилие при закручивании ниппеля, нерадивый сборщик, по сути, портит колесо. Если у ниппеля сорвана грань, то спицевой ключ не может захватить сам ниппель, а значит, речи о правке восьмерок и других неровностей колеса идти не может. Итог — замена всех ниппелей на колесе.
Для тех, кто не верит, приведу пример недавней переписки в мессенджере, где один мой товарищ пишет: «У меня алю-ниппели шли в комплекте на стоковых колесах велосипеда Ghost и начали закисать после года эксплуатации. Я думал, что они протянут второй сезон, но, увы, начали рваться в самый разгар лета. Что интересно, много коррозии также вокруг дырки для ниппеля.»
Подведя итог, скажу, что подобные ниппеля ни в коем случае не стоит использовать при сборке колес. Поэтому, когда мне на сборку приносят втулки, обода и спицы с комплектом таких ниппелей, я всячески рекомендую использовать ниппеля из латуни.
Автомобильный
Данный тип ниппелей является универсальным. Он встречается как на велосипедах, так и на автомобилях.
Имеет наибольший диаметр трубки среди аналогов – 8-8,5 мм. Свое название он получил благодаря гражданину Соединенных Штатов Августу Шредеру. Он также называется американским ниппелем.
Данная разновидность ниппелей является наиболее неприхотливой к пыли и влаге. Они, как и прочие аналоги, защищены колпачками. Однако автомобильный ниппель более прочный и долговечный. Его преимущество в том, что накачать колесо с таким ниппелем можно, используя обычный автомобильный насос.
Однако не подключайте к велосипедному колесу электрический компрессор, поскольку высокое давление и хрупкость камер в большинстве случаев приводит к разрыву колеса. А угадать нужный момент практически невозможно!
Благодаря своей универсальности и долговечности данный тип детали устанавливается на большинство современных велосипедов начальной и средней ценовой категории.
Поэтому автомобильный ниппель можно с уверенностью назвать самой распространенной деталью на данный момент.
Ниппель велосипедного колеса
Ниппелем принято называть соединительную трубку камеры колеса, оснащенную обратным клапаном. С английского языка слово Nipple переводится как сосок. Наличие этой детали позволяет произвести накачку колеса, а обратный клапан с функцией сохранения герметичности не позволит воздуху выйти из камеры.
Ниппель. Его разновидности
Принято различать 3 основных вида ниппелей, применяемых на велосипедных колесах:
- Автомобильный (ниппель Шредера).
- PRESTA (французский ниппель).
- Ниппель DUNLOP.
Автомобильный ниппель
Универсальный вид ниппелей. Применяется на любых типах колес, включая автомобильные и велосипедные. Название «ниппель Шредера» получил по имени американского изобретателя Августа Шредера. По национальной принадлежности создателя его еще часто называют «американским ниппелем». Имеет следующие характеристики:
- Диаметр трубки составляет 8-8,5мм, что позволять производить накачку колеса не только велосипедным, но и обычным автомобильным насосом;
- Прочность и долговечность его эксплуатации обуславливаются простотой конструкции;
- Надежная защита от пыли и влаги обеспечивается, в том числе и защитным колпачком.
Автомобильные ниппели благодаря своей универсальности и надежности применяются практически на всех велосипедных колесах начального и среднего класса сложности.
Ниппель «Presta»
Этот тип ниппеля отличается легкостью и предназначен для установки на трубки (легкие бескамерные шины). Как правило, это дорогие модели велосипедов. Отличительные признаки «французских ниппелей»:
Диаметр соединительной трубки составляет 6мм; Насос для накачки требуется велосипедный или автомобильный со специальным переходником; Ниппель Presta требует осторожного и бережного обращения во время накачки колеса из-за хрупкости конструкции золотника обратного клапана. Впрочем, это компенсируется легкостью замены поломанного золотника на новый
Для длительной работы ниппеля перед накачкой колеса требуется ослабить обратный клапан на 1-2 витка с целью более легкого прохода воздуха в камеру. После того, как колесо накачано, клапан следует вернуть в прежнее положение.
Ниппель «Dunlop»
Этот вид велосипедных ниппелей постепенно уходит в историю. Новые модели байков оснащаются универсальными или французскими ниппелями. А Dunlop ставится на постепенно дорабатывающие свой срок старые велосипедные колеса. Рассмотрим, чем отличается этот тип ниппелей:
- Диаметр резьбы соединительной трубки 8мм;
- Шаг резьбы на трубке мельче автомобильного. Это исключает возможность использования автомобильного или универсального насоса – только велосипедный;
- Роль обратного клапана выполняет обычная резиновая трубка;
Для чего нужен колпачок на ниппеле
В разных типах ниппелей защитный колпачок служит для разных целей.
1. Колпачок на автомобильных ниппелях выполняется из металла и выполняет следующие функции:
- Защита ниппеля от попадания пыли, грязи и воды;
- Ключ для обслуживания обратного клапана ниппеля.
Переходник с Престы на автомобильный ниппель
Первая функция проста и понятна.
Со второй следует разобраться более подробно. Форма крышки выполнялась в виде ключика с пазами под золотник. Этим ключиком можно было ослабить затяжку обратного клапана для более легкого прохода закачиваемого воздуха. После того, как колесо было накачано, совершалась обратная затяжка клапана во избежание утечки воздуха из камеры колеса.
2. На французских ниппелях Presta колпачки кроме защиты от пыли, грязи и влаги выполняют еще и защиту золотника от механических повреждений. Ведь как уже было сказано, этот вид ниппелей достаточно хрупкий и требует бережного обращения.
3. Велосипедные ниппели Dunlop советского исполнения комплектовались пластиковыми колпачками. Служили:
- Защитой конструкции ниппеля от влаги, пыли и грязи;
- Дополнительным средством от утечки воздуха из велокамер.
В современных моделях велосипедов колпачки кроме защитных, выполняют еще и эстетические функции. В продаже появились золотниковые колпачки с неоновым свечением. Это делает ваш велосипед хорошо заметным на дороге в темное время суток для остальных участников движения. Кроме полезности такая подсветка улучшает внешний вид вашего байка с дизайнерской точки зрения. Особенно если цвет подсветки гармонирует с цветом вашего велосипеда.
Казалось бы, вот обычный ниппель. Маленькая деталька большого современного велосипеда, а сколько интересной информации можно о ней узнать. Надеемся, что вам пригодится то, о чем мы рассказали на странице этого сайта.
Presta (FV или SV)
Это элитная серия если можно её так называть. Устанавливается преимущественно на бескамерную резину или на более дорогие модели велосипедов. Считается более легким и надежным вариантом. На практике использовать не очень удобно. Нужен специальный переходник или шланг для насоса. Очень неудобный клапан с золотником. Принцип работы конструкции аналогичен автомобильному ниппелю. Однако, неудобный клапан делает конструкцию более надежной. Ведь в отличие от обычного шредера, этот ниппель дополнительно обжимается верхней гаечкой и притягивает заслонку к клапану. В итоге, кроме пружины клапан держит и закрученная гайка.
Виды ниппелей для велосипеда
Виды ниппелей для велосипедов представлены в трёх вариациях:
- Shrader;
- Dunlop;
- Presta.
Все виды различаются между собой особенностями конструкции, областями эксплуатации и некоторыми иными характеристиками.
Автомобильный, av, shrader, шредер
Его также называют американским или шредером. Запатентован этот тип ниппеля был жителем США Августом Шредером.
Этот вид распространён как в оснащении байков, так и в устройстве автомобилей.
Трубка этого устройства наиболее толстая по сравнению с остальными разновидностями – её толщина равна 8-8,5 мм.
Шредер очень устойчив к воздействию различных загрязнений, оснащён защитным колпачком.
Считается наиболее долговечным и надёжным среди других разновидностей.
Этой деталью в основном оснащаются велосипеды начального класса и байки среднего ценового сегмента.
Чтобы выполнить закачку воздуха, необходимо воспользоваться стандартным насосом для автомобилей.
А вот применять электронный компрессор не следует – можно легко пропустить момент прекращения подачи воздуха и повредить камеру.
Dunlop
Устаревшая разновидность, которую применяли для оснащения старых велосипедов, например: в СССР.
Найти такую деталь в продаже сегодня практически невозможно, ведь на современные модели данлопы не устанавливаются.
Является крайне ненадёжной деталью – она могла выйти из строя в любой момент, а попадание песка или грязи в золотник перекрывали движение воздуха.
В данлопах обратный клапан был выполнен в виде трубочки из резины.
Резьба более мелкая, чем в шредерах, поэтому накачать колесо автонасосом не представлялось возможным – приходилось использовать отдельный насос специально для велосипеда, или с помощью другого человека пытаться накачать колесо автомобильным.
Для этого нужно было снять с него наконечник, а в ниппель вставлять трубку, которую необходимо было как можно плотнее удерживать в устройстве.
Presta
Французская модель велосипедного ниппеля является наиболее современной. Ею чаще всего оснащают дорогостоящие байки – шоссейники или спортивные.
Клапан Presta имеет наименьший вес и диаметр (6 мм) из всех видов, но при этом намного лучше выдерживает давление воздуха. Существует несколько вариаций длин этого типа – от 33 мм до 80 мм.
Главные минусы – довольно хрупкая резьба, которую можно легко сорвать, и необходимость использования отдельного насоса.
Однако применять автомобильный насос для накачивания колеса тоже можно – если приобрести специальный переходник.
Другое отличие – в устройстве колпачка. Он оснащён дополнительной гайкой, которая помогает удерживать воздух.
Как осуществляется подача воздуха в камеру с клапаном Presta:
- сначала откручивают колпачок;
- далее необходимо отвинтить гайку. Только отвинтить, но не снимать – нужно лишь освободить стержень;
- вставляют наконечник насоса и фиксируют его зажимом;
- осуществляют закачку воздуха.
Виды ниппелей
Подобные детали выпускаются не только для автомобилей, заводы производят еще и вентиля для:
- обычных велосипедов (Presta, еще имеет название французский ниппель);
- спортивных велосипедов (Woods).
Ниппель для авто считается самым универсальным и наиболее популярным является Schrader. Такое приспособление шире, чем модель для спортивных велосипедов, но может подойти как для обычных великов, так и для горных. Также деталь имеет некоторые недостатки, связанные с эксплуатацией.
На автомобиле всегда должен накручиваться колпачок на зажим, иначе в него забьется грязь и дальнейшее его использование будет невозможно.
Также минусом можно считать и то, что ниппель машинный держит давление в колесе хуже, чем велосипедный. Но в то же время зажим на велик очень хрупкий, и его легко сломать при небрежном накачивании шины. Чаще всего отламывается головка, и деталь становится непригодной к использованию.
Модель зажима на спортивные велосипеды имеет некоторое преимущество среди остальных видов. В его конструкцию уже встроен колпачок, но в данном случае после накачивания его необходимо сильно затягивать, так как может произойти утечка воздуха.
Ниппель камеры Presta легче в использовании, так как с его помощью можно накачать любое колесо. Все потому, что в клапане нет пружины, и для бескамерного вентиля не требуется очень большой диаметр обода колеса.
На заметку.
Ниппеля бывают короткие и длинные, поэтому при накачивании автоколеса может понадобиться дополнительный переходник. Таким образом можно удлинить ниппель. Только нужно хорошо закручивать переходную деталь, иначе воздух будет пропускать при накачивании.
Иногда случаются ситуации, при которых нарушается резьба колесного зажима. Некоторые автолюбители считают, что эту проблему можно исправить с помощью метчиков. Но это не так, ведь деталь имеет далеко необычную вентильную резьбу, которая равняется следующим размерам:
- внешний диаметр – 7,7 х 0,794 мм;
- внутреннее отверстие – 5,3 х 0,7 мм.
Обратите внимание!
Стандартный инструмент для нарезания резьбы в данном случае не подходит.

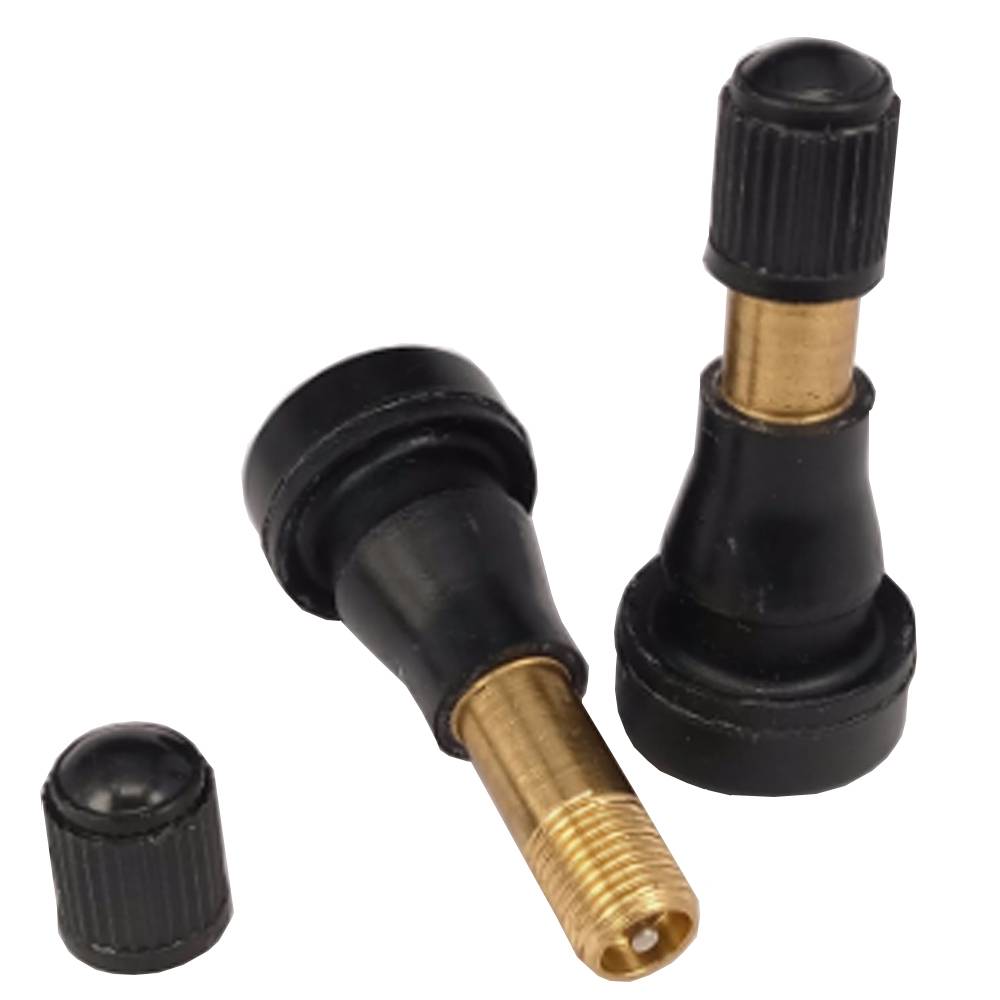

Ниппель автомобильный с резьбой
Существующие типы пневмоклапанов для камер велошин
Имеется три основных типа таких клапанов: Данлоп (Dunlop), Преста (Presta) и Шрадер (Shrader). Наименования их немного отличаются в зависимости от производителя, поэтому на упаковках зачастую дается несколько названий. Распространенность каждого типа варьируется в зависимости от страны, производителя, а также типа велосипеда и его возраста.
Подвижная часть клапана расположена в скрепленной с камерой велошины трубке, пропускаемой сквозь отверстие в ободе колеса, длина которой должна быть одинаковой для данного типа. Обычные длины трубок около 25 мм (для простых стальных колес и только для клапанов Dunlop) и 32 мм (для алюминиевых дисковых колес и, как правило, для Presta или Schrader клапанов).
В обиходе (исключительно отечественном!) укоренилось наименование любого велосипедного пневмоклапана термином «ниппель». Вообще-то в технике ниппелем называют трубку, герметично соединяющую два трубопровода, или идущую от трубопровода к штуцеру. Поскольку корпус клапана камеры велошины действительно представляет собой трубку с наружной резьбой, то название «ниппель» для этого устройства является вполне оправданным.
Замена клапанов
Лучшее время для замены автомобильного клапана — сезонная смена шин. В целом, вулканизационные заводы предлагают эти услуги в стандартном пакете. Даже если у нас есть сменные колесные пары, и нам не нужно снимать шину с обода, замена клапана не должна быть проблемой. Различные модели клапанов доступны на рынке. Самые длинные — это усиленные металлические клапаны, которые можно заменять раз в два сезона. Резиновые эквиваленты лучше всего заменять раз в шесть месяцев. Это привычка, которая значительно повысит уровень нашей безопасности во время путешествий. Регулярная замена автомобильных клапанов не требует больших затрат. Тем более что они стоят недорого. Усиленные или визуально привлекательные модели (например, хромированные клапаны) стоят немного дороже. Есть также намного более дорогие варианты на рынке.
При замене шин стоит подумать о клапанах.
Переходники насос-ниппель
Определенную сложность представляет накачивание велокамеры с Данлоп-ниппелем при помощи ручного автомобильного насоса или автокомпрессора, предназначенного под камеры с т.наз «автомобильным ниппелем» типа Шрадер. Эта услуга часто бывает востребована велосипедистами при движении по автодорогам (шоссе), вдоль которых имеются автомастерские, оснащенные компрессорами.
В принципе, любую велошину можно накачать от компрессора через шланг с манометром, подавая воздух кратковременно и контролируя давление в камере. Однако, если у вас велокамеры с Данлоп-ниппелем, то здесь не обойтись без адаптера Шрадер-насос – Данлоп-ниппель. Такие переходнички китайского производства показаны на фото ниже. Накручиваются они на ниппель со снятой накидной гайкой. Камера затем может эксплуатироваться без нее, роль гайки будет исполнять сам переходник. По отзывам велосипедистов, уже применявших эти изделия, качество их весьма неплохое. Материал – латунь, толщина стенок достаточная, имеются резиновые уплотнения. И главное, стоимость комплекта из четырех переходников под разные варианты комбинаций насосов и ниппелей не превышает одного доллара!
Как платить за БЕНЗИН В ДВА РАЗА МЕНЬШЕ
- Цены на бензин растут с каждым днем, а аппетит автомобиля только увеличивается.
- Вы бы рады сократить расходы, но разве можно в наше время обойтись без машины!?
В этой статье мы поговорим о том, что такое ниппели для камеры велосипеда, какие они бывают и как правильно выбрать себе такое, на первый взгляд простое устройство.
Ниппелем называется гайка особой формы для крепления спиц в ободе велосипедного колеса. Ниппель для временного соединения обычно снабжается односторонним клапаном и используется во всевозможных пневматических (надувных) устройствах, в частности, велосипедных шинах.
Существует три типа велосипедных ниппелей:
- Presta
- Dunlop
- Shrader
Presta велосипедный
Presta (обозначается как FV – French Valve, французский или спортивный, или SV – Sclaverand Valve) ниппель – становится все более и более популярным. В последнее время такие ниппели применяются не только на циклокроссовых, шоссейных, горных гоночных и гибридных велосипедах, но и на моделях среднего уровня. Выпускаются различной длины: 42, 60 и 80 мм. Используются в бескамерных шинах, а также допускается применение в узких и облегченных ободах. Со специальной удлинительной насадкой могут использоваться в сплошных колесах, где есть потребность в очень длинном ниппеле. Шириной всего 6мм ниппель является самым тонким велосипедным ниппелем. Вес его на 4-5 грамм меньше ниппеля типа Shrader. Проблему несовместимости ниппелей решили производители насосов. 95% этих устройств, представленных на велосипедном рынке универсальны. Для того, чтобы накачать камеру Presta вам необходимо открутить гайку насоса и перевернуть резиновую втулку. Также выпускаются переходники Presta/Shrader, благодаря которым вы можете воспользоваться обычным автомобильным насосом.
При чрезмерной спешке или при использовании насоса плохого качества в ниппеле Presta можно сломать клапан. На хороших дорогих камерах обычно используют сменный ввинчивающийся клапан.
Обод для ниппеля Presta с внутренней шириной от 17 мм может быть рассверлен 8-мм сверлом под Schrader, с последующей обработкой краёв отверстия — считается, что это несильно влияет на прочность, однако гарантия на обод несомненно будет потеряна.
Sсhrader автомобильный
Schrader (AV – Auto Valve или автомобильный) – наиболее распространенный тип ниппелей. Имеет вид резьбового цилиндра диаметром 8-8,5 мм. Стандартная длина 40 мм, но бывают длиной 60 мм. Преимуществом такого ниппеля является распространенность. В случае отсутствия насоса вы всегда можете подкачать колеса на автомобильной заправке, шиномонтаже, или договорившись с водителем. Применяются на гибридах и горных велосипедах низшего и среднего уровня, а также на велосипедах для экстремальных видов велоспорта. Также применяются в задних амортизаторах и велосипедных вилках.
Выражение «изобретать велосипед» носит в русском языке негативный оттенок и означает занятие ненужным делом, усложняющим жизнь. Современный байк – сложное высокотехнологичное изделие, его конструкция содержит много деталей, делающих честь человеческой фантазии и инженерному таланту. Велосипедный ниппель – устройство, с которого началась и часть автомобильной истории. Первым транспортным средством на резиновых колесах был именно велосипед.
