Виды спиц и причины неполадок

Спицы представляют собой конструктивные детали колеса велосипеда, которые соединяют между собой ступицу и обод. Эти элементы служат для облегчения конструкции без потери прочности. Изготавливают их из нержавеющей, хромированной либо углеродной стали, углепластика, алюминия, титана. Существует несколько типов изделий:

• по калибру – 1,5, 1,6, 1,8, 2,0, 2,34 мм;
• по разновидности головки – прямые и загнутые;
• по конструктивному типу – цилиндрические с баттингом и аэроспицы.

Прямые спицыЗагнутые

Колеса испытывают нагрузки с того момента, как пользователь занимает свое место. Негативно на их состоянии сказывается езда по плохим дорожным покрытиям, кочкам, ямам. Начинающие спортсмены часто неправильно распределяют вес, что повышает интенсивность износа конструкции. Прыжки, резкие торможения и другие экстремальные трюки приводят к деформациям, справиться с которыми поможет только регулировка спиц на велосипеде. Обычно возникают следующие проблемы:

• боковые искривления – восьмерки;
• радиальные деформации – эллипсы;
• отсутствие центровки обода по отношению к втулке – зонт.

Для устранения повреждений производят ослабление либо натяжение спиц. Необходимо помнить о том, что элементы, расположенные с правой стороны, при подтяжке смещают обод вправо, с левой – влево. Этот момент обязательно учитывают при настройке.

ВосьмеркаЭллипс

Nulla — колесо будущего

Это, наверное, самый безумный футуристический концепт велосипеда без спиц в колёсах.

Внутри такого колеса абсолютная пустота, чем и обусловлено, собственно, само его название. Несмотря на отсутствие привычной втулки по центру, колесо вращается при помощи зубцов, расположенных во внутренней части обода. Так, задний обод представлен в виде внутренней шестерёнки и зацепляется с внешней — втулкой. Благодаря узлу, который близко расположен к педалям, обеспечивается высокая продуктивность крутящего момента. Усилие передаётся посредством приводного ремня, а повороты руля и собственно движение осуществляются при помощи роликов, к которым закреплено переднее колесо. Треугольная рама также придаёт модели необычный вид.

На данный момент подобные велосипеды ещё находятся в стадии разработки, потому как модификация продумана не до конца и ещё стоит продумать, как установить систему передач, тормозов и переключателей. На таких велосипедах можно будет ездить только по ровным дорогам из-за плохой амортизации конструкции.

Несмотря на то, что велосипед уже изобретён и классическое колесо исправно выполняет свои функции, инженеры-дизайнеры пытаются уйти от классики и продолжают вносить креатив, теперь предлагая потребителю велосипед без спиц.

Многие велосипедисты не знают, как подобрать спицы для велосипеда. Предлагаем вашему вниманию рекомендации от профессионалов. А также вы узнаете, какие бывают виды спиц.

Как натянуть спицы на велосипеде так, чтобы продлить срок службы колёсам? Эффективные способы регулировки колеса, устранение основных видов деформации при помощи специальных инструментов и подручных средств.

Виды велотриала и особенности велосипедов, сконструированных под требования этого вида велоспорта. Чем отличаются триальные велосипеды между собой.

Колесо Nulla

Вот мы добрались до самых оригинальных колес. Вам что-нибудь говорит итальянское название Nulla? В переводе “пустота”. Да! В колесе нет спиц и даже втулки! Только обод. Рама смотрится как треугольник. Эта модификация еще не полностью продумана, полно проблем, например, как установить переключатели, тормоза, систему передач.

Но кое-что уже заслуживает нашего внимания. Задний обод имеет вид внутренней шестерни, с ней сцеплена внешняя шестерня. Эффективность крутящего момента повышает близкое расположение к педалям самого узла. Через приводной ремень передаётся усилие. Ролики, на которых крепится переднее колесо, обеспечивают эффективную проворачиваемость и таким образом способствуют движению.

ВЫБОР ЗА ВАМИ! ПОЕХАЛИ!

Разработчики Cyclotron бросают вызов традиционным представлениям о конструкции велосипеда. У нового карбонового велосипеда нет спиц, но есть подсветка в стиле фантастических фильмов.

Эффективная трансмиссия. В дополнение к необычному дизайну рамы , велосипед Cyclotron оснащен футуристической трансмиссией. Помимо традиционных вариантов с 12-ти или 18ти-скоростной коробкой передач с ручным переключением, доступна модель с электронной коробкой передач и последовательным переключением скоростей.

Переключение выполняется меньше чем за 0,2 секунды, при этом коробка передач работает как в состоянии покоя, так и на полном ходу, и может переключаться автоматически. Варианты, оснащенные электронной коробкой передач, будут весить всего 11,6 кг , что на 100г. Тяжелее модели с 12-ти скоростной коробкой ручного переключения, но на 200 грамм легче, чем 18-ти скоростной вариант с ручным переключением.

Светодиодная подсветка. С наступлением темноты сенсорный датчик автоматически активирует светодиодную подсветку на внутреннем ободе колес и лазерную подсветку полосы движения, чтобы улучшить видимость Cyclotron. Колеса в стиле кинофильма «Трон» будет сложно не заметить. Питание выполняется от встроенной литий-ионная батареи, способной работать 8 часов и восполняющей заряд от встроенного динамо-генератора. Батарею можно также заряжать от обычной штепсельной розетки.

“Умное” программное обеспечение. Все функции контролируются с помощью приложения Cyclo App, которое получает данные от 10 датчиков Bluetooth, расположенных по всему корпусу. Изучив особенности стиля езды, это приложение будет давать владельцам моделей с ручным переключением скоростей советы по включению повышающей или понижающей передачи, а в случае с электронной коробкой переключение будет осуществляться автоматически с помощью этого же приложения.

Cyclo App предоставит доступ к огромному объему информации , включая частоту вращения педалей, скорость и количество сожженных калорий. Используя эту информацию, можно разработать индивидуальную тренировочную программу с помощью Cycle Coach, для активации этой функции придется доплачивать €10 в месяц. Также стоит доплатить €3 в месяц за функцию GPS отслеживания, что позволит быстро найти велосипед в случае кражи .

Команда создателей велосипеда Cyclotron собирает средства на развитие своего проекта на платформе Kickstarter . Уже собрано более €64,690 от заявленной первоначально суммы в €50,000. Если все пойдет, как запланировано, велосипеды по предзаказу появятся на улицах уже в июне 2017 года.

Видеопрезентацию команды создателей велосипеда можно посмотреть ниже.

Велосипедные колеса – что может быть проще? Ходовые узлы байка – ободья, закрепленные к центральной втулке через спицы. Их равномерное натяжение обеспечивает прочность и целостность. Сами детали настолько легкие, что почти не влияют на общий вес конструкции.

Спицевое колесо – годами проверенное решение. Его ставят на любую современную модель синглспида, шоссейника, МТБ, гибрида и т.д. Свыше 90% великов оснащены спицами. Несмотря на выгодный консервативный подход к сборке колес, инженеры стремятся изменить их конструкцию и прийти к тому, чтобы заменить спицы на что-то другое или вовсе собрать велосипед без спиц.

Виды велосипедных колес без спиц

Как уже было сказано, ученые придумали, пока только три альтернативы спицевому колесу. Это колеса на эллиптических лентах, литые диски, и совершенно новая технология – Nulla, чтобы во всем разобраться, нужно рассмотреть все виды отдельно.

На литых дисках

Литые диски для велосипедных колес обычно изготавливают их алюминия или его сплава с магнием и углеродом. Диски цельные и ровные, обычно делают по 5-6 лопастей на каждый диск. Каму то может показаться, что это прибавит к велосипеду, более пяти килограмм веса, но в связи с легкостью алюминия, вес двух дисков не больше 1,5 – 2 килограмм (хотя по сравнению со спицами это достаточно много, ведь вес спиц обычно около 500 грамм).

В связи с их гоночной историей, велосипеды с такими дисками, часто выпускаются под брендами извесных производителей автомобилей, таких как:

• BMW;
• Ferrari;
• Lamborghini;

Человек, увидевший велосипед под одной из этих марок, на подсознательном уровне, будет ассоциировать его с автомобилем, и в его глазах он будет казаться лучше, чем другие. Но к сожалению, почти все «элитные» велобайки изготавливаются в Китае.

Поэтому велосипеды под брендами автомобилей, из общего, имеют только логотип. Но не стоит отчаиваться, китайский товар не всегда плох. Многие велосипеды с литыми дисками служат достаточно долго.

Из плюсов таких колес, можно отметить следующие:

• Высокая прочность. Сломать диск из цельных алюминиевых лопастей будет намного сложней, чем обычные спицы;
• Привлекательный внешний вид. Цельные алюминиевые диски выглядят намного лучше, чем классические спицы. А если диски еще и покрашены, так это вообще шикарно смотреться;
• Велосипеды с литыми дисками намного аэродинамичней. Но этот плюс, лишь для тех, кто любит погонять на своем байке на высокой скорости;

Но, не стоит торопиться, и бежать за покупкой такого велосипед ведь и минусы у него тоже имеются:

1. Первый минус – это то, что такие колеса совсем не пружинят, поэтому использовать такой велосипед для горных трасс вряд ли удастся.
2. Второй минус — это то, что, если все-таки, каким-то образом, удастся сломать диск, его уже не восстановишь, в отличие от обычного спицывого колеса.
3. Третий минус — это вес, да, для некоторых велосипедистов, пару лишних килограмм на велосипеде будет очень мешать. Ну и последний минус – это цена. В связи с тем, что велосипеды с литыми дисками выпускаются под известными брендами, цена на них, соответственно, не маленькая. Но, так как, колеса продаются отдельно, минус этот можно исключить.

На эллиптических лентах

Колеса на эллиптических лентах, стали появляется на рынке совсем недавно. Конструкция представляет собой скрученные в петли ленты, края которых закреплены к треугольнику с втулкой, который находиться посередине колеса.

С другой стороны ленты крепятся за обод. На каждое колесо приходиться по три эллиптические ленты, что положительно влияет на распределение усилий и равномерное крепление.

Данные колеса обладает рядом преимуществ, к ним принято относить:

• Хорошая амортизация. Когда велик находиться в движении, ленты то сжимаются, то разжимаются, что значительно увеличивает амортизацию;
• Высокая прочность. Углеродный пластик, материал из которого изготовлены ленты, вне зависимости от того как он деформируется все равно возвращается в первоначальную форму, а это большой плюс к прочности. Такое колесо будет очень долго служить;
• Неповторимый стиль. Колеса с эллиптическими выглядят очень оригинально. Вряд ли прохожие пройдут мимо, не посмотрев на такой ни обычный велосипед;

Плюсов, казалось бы, очень много и можно не раздумывая идти в магазин за покупкой. Но, есть и весомые минусы. На таком велике не удастся сильно разгонятся как на шоссейном велосипеде. Не получится покорить неровности как на горном велосипеде. Не выйдет исполнить трюк как на BMX.

Nulla

Nulla – это итальянская технология, которая находиться на стадии разработки. На данный момент, такой велосипед нельзя купить в обыкновенном магазине, они доступны лишь ограниченному кругу лиц, а именно самим разработчикам и людям, имеющим ни один миллион долларов. Nulla с перевода на русский пустота.

Конструкция такого велосипеда обеспечивает высокий показатель крутящего момента. Заднее колесо сделано как внутренняя шестерня, которая цепляется за втулку, которая выполнена как внешняя шестерня, а узел находиться близко к педалям. Кто знает, может быть, когда такие велосипеды будут разработаны до конца, это станет новым этапом в развитии велосипедов.

Виды велосипедных колёс без спиц

На сегодняшний день инженерами разработано три вида колёс, которые выступают заменой привычному аналогу со спицами.

На литых дисках

В этом виде байков спицы заменяются на лопасти, соединяющие втулку и ходовую часть. В основном их изготавливают из алюминия или сплава алюминия с магнием углеродом.

Литой диск – это цельная неразборная деталь, каждый диск имеет до 5-6 лопастей. Внешне они создают впечатление тяжёлых запчастей, но на деле это не так – алюминий является лёгким материалом.

В общей сложности оба диска будут весить до 2 кг. Хотя, в сравнении со спицами это всё равно тяжелее – вес колеса со спицами составляет всего около 500 гр.

Первоначально байк на литых дисках использовались для соревнований в гоночных заездах, а в дальнейшем обрели популярность среди любителей обычных велопрогулок.

Развитие большой скорости обусловлено тем, что литые диски имеют гораздо большую жёсткость, чем аналоги со спицами. Благодаря этому они не пружинят и легче разгоняются.

Однако они приспособлены исключительно для ровных трасс – для экстремальной езды лучше выбрать привычные модели.

Байки с литыми дисками выпускают следующие бренды:

• BMW;
• Ferrari;
• Lamborghini.

Но китайское производство не означает плохое качество – велосипеды с литыми дисками способны прослужить много лет.

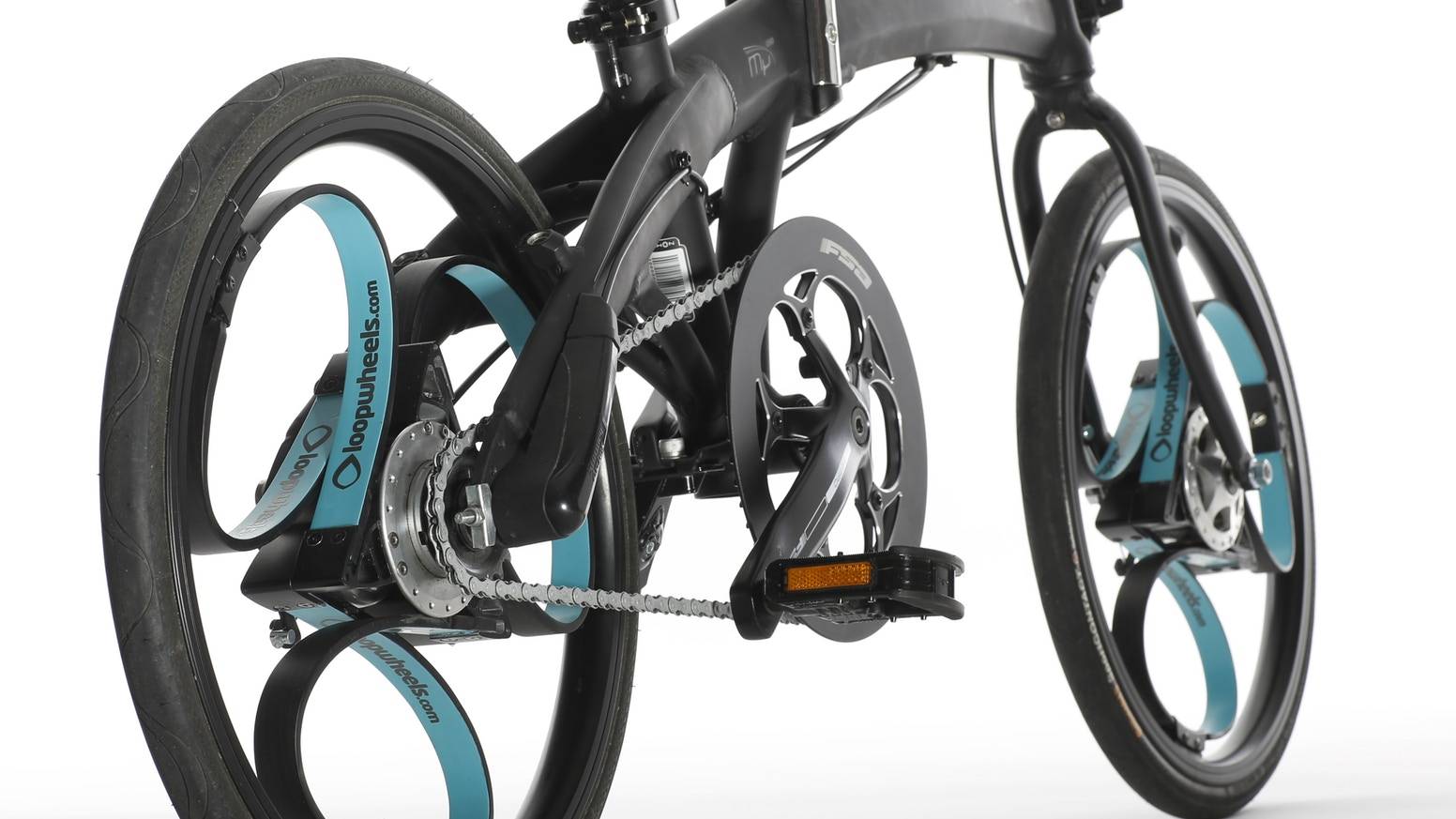

На эллиптических лентах

По-другому такое устройство колеса называют «петельным». Данный механизм был изобретён инженером из Британии Сэмом Пирсом.

Эллиптическая лента представляет собой плоскую ленту из углепластика, которая свёрнута таким образом, что центральная ось и обод скрепляются между собой.

Центр колеса представляет собой треугольник, внутри которого закреплена втулка. Часть ленты, которая находится посередине, прикрепляется к ободу, а края – к сторонам треугольника.

Всего на одно колесо требуется три таких свёрнутых ленты.

Модели с таким устройством ещё не так широко распространены.

Особенностью такого устройства колёс являются высокие амортизационные свойства, которые обретает велосипед. Достигается это за счёт того, что во время движения ленты сжимаются и растягиваются.

Материал изготовления лент – углеродный пластик – лёгкий и гибкий, при этом очень надёжный. Он может многократно деформироваться, не теряя при этом первоначальных свойств.

Nulla

Эта технология родом из Италии на сегодняшний день является последней разработкой разновидности колеса без спиц.

На сегодняшний день таких велосипедов ещё нет в продаже – разработка ещё не завершена.

В переводе c итальянского «nulla» означает «ничто», «пустота». Это ярче всего характеризует колёса с данной технологией. От колеса привычного нам вида остался лишь обод.

У него отсутствуют не только спицы, но и центровая часть.

Весь внешний вид велосипеда кардинально отличается от привычного всем железного коня. Он выглядит минималистично и футуристично – байк действительно напоминает транспорт будущего.

Изменения претерпели не только колёса, но и сама конструкция рамы – она приобрела форму треугольника.

Такая конструкция велосипеда приводит к некоторым затруднениям, которые пытаются решить итальянские инженеры – необходимо найти решение, куда устанавливать систему переключения передач, переключателей, тормозную и амортизационную системы.

Вариации устройства велосипеда по технологии Nulla:

1. Передача усилия производится за счёт ремня привода.
2. Усилие передаётся через цепную передачу.

Ещё одной особенностью конструкции «велосипеда будущего» является то, что переднее колесо крепится к рулевой части рамы с помощью специальных роликов.

Кроме держателей колёса, ролики выполняют ещё и другие функции: они обеспечивают поворот и поддерживают движение.

Кроме того, у таких велосипедов нет передней вилки, что также принципиально отличает их от обычных байков.

Возможно велосипедные колеса не такие простые как вам кажется?

Как известно, колесо состоит из четырех компонентов, каждый из которых влияет на его прочность, вес и внешний вид. Когда с колесами на наших велосипедах что-то случается, мы обычно заменяем какой-то один компонент. И если с втулками и ободами и их свойствами, функциональностью и характеристиками еще более-менее понятно, то спицам, а тем более ниппелям уделяется значительно меньше внимания. Но, именно они составляют основу наших колес. Именно такой девиз имеет известная фирма Pillar, которая 30 лет разрабатывает новые технологии в этой области.

Pillar имеет несколько патентов на передовые технологии производства спиц и ниппелей и производит их уже более 20 млн ежегодно и является одним из основных брендов на рынке наряду с DT Swiss, Sapim и Mach1. Самыми распространенными  являются универсальные P 14, усиленные PSR, баттованные PDB и аэродинамические PA.

Р14 – классическая спица круглой формы из нержавеющей стали диаметром 2.0 мм и весом 6.5 г. Доступная длина 252-298 мм, которая подходит для сборки колес диаметром 26”, 27.5”, 29”, 700С. Цвет доступен серебристый или черный. Рекомендуется для замены стоковых спиц колеса при проблемах с постоянными восьмерками, яйцами или ломкой.

PSR (Pillar spoke Reinforce) – спицы с усиленными головками. Чаще всего спица ломается именно возле головки, через непропорциональную концентрацию нагрузки. Основа PSR имеет диаметр 2.2 мм и 2.0 мм по всей длине. Это добавляет 20% к прочности по сравнению с Р14. Спицы PSR производятся без увеличения веса, это снизило до минимума возможность поломки в узле втулка-спица. Технология позволяет использовать PSR не только для кросс-кантри, туризма, а и для даунхила и фрирайда. На выбор представлены цвета серебристый и черный.

PDB – спица с технологией двойного баттинга холодной ковки. Баттинг – это технология производства спиц, которая заключается в использовании переменной толщины, снижающей нагрузку на головку или ниппель, распределяет его по всей длине и уменьшает вес. Спицы PDB имеет толщину по 2.0 мм у головки и в области резьбы, 1.8 мм на основной длине и вес 5.7 г. Доступны серебристый и черный цвета. Применяется при сборке шоссейных или МТВ велосипедов.

PA – эластичная аероспица, изготовленная по технологии холодной ковки, диаметром 1.0 мм с шириной плоской части 2.3 мм, 2.8 мм или 3.2 мм в зависимости от модели. Аэродинамический профиль позволяет значительно уменьшить сопротивление воздуха на высокой скорости, что дает преимущество в гонках кросс-кантри и шоссе. Среди доступных цветов: серебристая классика и стильный черный.

Но спицы — это половина дела. Не менее важны, ниппели которые будут использоваться в паре с ними. Несоответствующее качество может свести на нет все попытки собрать по-настоящему легкие и прочные колеса. Pillar имеет две основные запатентованные технологии – TAF и TG. Thread Angle Fixed (TAF) – специальный профиль внутренней резьбы, который устраняет возможность вырывания спицы из ниппеля или ее разрушения при нерадиальной сборке в 2 или 3 креста. Taper Grip Nipple (TG) — технология продления резьбы в головке ниппеля с сужением в 7°. Спицы при закручивании в ниппель прорезают его и держатся в нем как клин. Это значительно лучше влияет на прочность соединения между спицей, ниппелем и ободом.

Производитель предлагает несколько типов ниппелей для самой распространенной толщины спицы  2.0 мм.

PB 15 – стальной ниппель классической формы калибра 15G. Вариации длины – 12, 14, 16, 20 мм, вес 0,95 г.

PT 735 – алюминиевая версия классического ниппеля весом всего 0,3 г.

PB 15 H – ниппель с шестигранным вырезом монтируется с помощью насадки. Доступная длина 12,14,16 мм, вес 0,95 г.

PT 735 H – алюминиевый аналог ниппеля с шестигранным вырезом весом 0,32 г.

DSN – ниппель рассчитан на монтирование специальным инструментом, имеет стальную (1,2 г) и алюминиевую (0,4 г) версии длиной 14.4, 16 или 18 мм

Стоит также помнить, что алюминиевые ниппели несмотря на свое преимущество в весе имеют свои ограничения в использовании. Алюминий очень плохо переживает зимнее катание, когда дороги засыпаны солью и реагентами. В таком случае, как показывает практика такие ниппели живут один сезон. Из-за закисания таких ниппелей невозможно выровнять колесо или демонтировать спицы. Вело-мастерские даже вынуждены вырезать их болгаркой.

Установка спиц велосипедного колеса

Регулировка спиц на велосипеде осуществляется в несколько этапов. Всю работу можно выполнить в домашних условиях, если в наличии имеются необходимые инструменты.

Первый шаг – определяем длину велосипедных частей

Если предстоит регулировка спиц на переднем колесе велосипеда, то можно определением длины деталей даже не заниматься – считается, что именно переднее колесо конструктивно простое, длина всех спиц абсолютно одинакова.

Что касается заднего велосипедного колеса, то здесь все несколько сложнее. Дело в том, что в этом колесе спицы устанавливаются разной длины, так как необходимо соблюсти разность наклона.

Обратите внимание: специалисты не рекомендуют самостоятельно заниматься определением длины спиц. Для этого имеются специальные калькуляторы на сайтах, которые позволяют получить необходимые расчеты в режиме онлайн

Второй шаг – монтажный

Для его проведения понадобится некоторый инструмент – спицевой ключ и отвертка. А выполнять работу нужно в строгом соответствии с пошаговой инструкцией:

Смазываем точки соединения с ниппелями на деталях колеса и резьбовой части спиц.
Если углубленный вход на фланце имеется только с одной стороны, то спицы нужно начинать устанавливать с противоположной стороны.
Во фланец устанавливаются девять спиц – это делается через одно отверстие, то есть между спицами должна остаться свободная «ниша».
Если работа ведется с задним колесом, то спицы монтируются справа от втулки.
Находим расположенный по правую сторону от вентильного входа такой же на ободе, располагаем в нем спицу и закручиваем ниппель, сделав 2 оборота.
От первой установленной спицы по часовой стрелке отсчитываем 4 входа и монтируем вторую спицу и также двумя оборотами закручиваем ниппель

Обратите внимание: втулка нарезной частью должна быть расположена к тому, кто осуществляет работу.
В процессе установки спиц нужно контролировать правильность работы – спицы должны соединять обод справа с фланцем втулки, а между установленных спиц должно оставаться по три свободных входа.. Последующие спицы устанавливаются по такому же принципу, а затем колесо нужно повернуть к себе противоположной стороной и устанавливать спицы в указанном выше порядке

Начинают установку с ключевой спицы, которая расположена слева от вентильного входа

Последующие спицы устанавливаются по такому же принципу, а затем колесо нужно повернуть к себе противоположной стороной и устанавливать спицы в указанном выше порядке. Начинают установку с ключевой спицы, которая расположена слева от вентильного входа.

Обратите внимание: когда все спицы будут установлены нужно выровнять ниппели на одинаковую глубину закрутки. Именно поэтому рекомендуется в каждом случае делать по 2 оборота, чтобы не ошибиться, да и регулировать их по окончанию работы будет проще

Третий шаг – натяжение спиц

Этот шаг считается завершающим и выполняется легко. Нужно лишь убедиться в том, что ниппеля закручены на одинаковое число оборотов. Если спицы короткие, то это можно определить по количеству видимых «ступенек» резьбы в ниппелях

После того, как все этапы будут завершены, необходимо установить колесо с набранными спицами на специальный станок или любое другое приспособление (для этого можно воспользоваться велосипедом). Именно в таком положении будут видны все неровности – перекос колеса в любую сторону можно исправить регулировкой закрутки ниппелей. Чаще всего достаточно сделать половину оборота, чтобы выровнять колесо. Учтите, что подобный контроль нужно провести дважды – когда колесо расположено горизонтально и когда вертикально.

(78 голос., средний: 4,76 из 5)

Процесс спицовки

Разберём процесс сбора колеса, или спицовки.

Схема проходов для «трёх крестов»

Для начала приготовим всё необходимое:

1. Спицы в необходимом количестве, с равными параметрами.
2. Втулка с фланцами, подходящими под выбранное количество спиц.
3. Обод с соответствующими пазами для ниппелей.
4. Спицевой ключ, удобный для закручивания ниппелей.

В незабвенном гайде по сбору колеса от Шелдона 35 шагов, которые следует выполнять корректно и без ошибок. Понятно, что все учатся «в бою», и мы приведём лишь основные этапы: 1. Приготовим спицы (смажем, ещё раз проверим длину и наличие ключа), иначе их невозможно правильно натянуть.

2. Вставляем спицы в колесо, начиная с ключевой, без фанатизма, на 2 оборота

Важно, чтобы количество оборотов (т.е. начальное натяжение) всех спиц было одинаковым

3

Начинаем правильно подтягивать, проходя по всему ободу, на каждом из ниппелей делая по 1 обороту. Если в конце обода становится тяжело его делать, значит, переборщили, возвращаемся назад и делаем по 0,5 оборота

3. Начинаем правильно подтягивать, проходя по всему ободу, на каждом из ниппелей делая по 1 обороту. Если в конце обода становится тяжело его делать, значит, переборщили, возвращаемся назад и делаем по 0,5 оборота.

4. Проверяем восьмёрку – выбираем блок спиц и равняем обод, натягивая ту или иную сторону.

5. Проверяем эллипс – регулировка проста, подтягиваем «горку» или ослабляем «провалы».

6. Проверяем зонтик – необходимо отрегулировать условную окружность крепления ниппелей (центр профиля обода должен проходить по центру велосипеда). Обычно равняют по расстоянию от обода до тормозных колодок.

7. Проводим окончательное натяжение, чтобы все ниппели вошли в пазы.

8. Убираем смазку и подпиливаем концы спиц, если они выглянули в процессе натяжения за пазы – при нагрузках они начнут повреждать камеру и подложку.

Собственно, всё! Конечно, сбор колеса – сложная, особенно для новичка, работа, и приступать к ней стоит только в хорошем настроении и состоянии, чтобы не допускать ошибок. Если хотя бы одна спица сломалась, это повод для выполнения работы заново. Здесь может быть и некачественная партия, и ошибка в последовательности, и элементарная невнимательность.

Специальная установка для крепления колеса, она же «станок», далеко не обязательна. Все правки можно с лёгкостью производит прямо на велосипеде, перевернув его и установив на устойчивое основание. Снять спицы намного проще, чем потом ремонтировать повреждённое из-за ошибок колесо.

Лучшие статьи : Что такое каденс и каким он должен быть при езде на велосипеде?

Типы инструментов

Чаще всего ключ для спиц имеет квадратное сечение, но некоторые производители производят ниппели другой формы, например компания Mavic выпускает ниппели и ключи ниппелей в виде шестиконечных звёзд.

Ключ квадратного сечения

Размеры ниппеля часто измеряются калибром проволоки (AWG) и находятся в пределах 17-10G. Некоторые спицевые ключи охватывают весь этот диапазон, некоторые пазы только самых распространенных размеров — на 3,2 мм, 3,3 мм, 3,4 мм.

Отвёртка для ниппелей

Отвёртки имеют своеобразную форму для удобства использование с ниппелями. Компании Mavic и DT-Swiss выпускают для некоторых ниппелей торцевой шестигранный ключ вместо отвёрток.

Как правильно установить и/или подтянуть спицы на велосипеде

Как бы ни звучало утверждение велосипедных мастеров, но проблема с установкой/заменой и подтягиванием спиц на колесе велотранспорта является самой частой по обращению клиентов в сервисные пункты. Но для опытных велосипедистов такая статистика совсем неудивительна – тонкие спицы оказывают большое влияние и на динамику велосипеда, и качество катания, и на безопасность эксплуатации велосипеда.

Для того чтобы подтянуть спицы используют специальный инструмент – спицевой ключ. Устанавливают и подтягивают рассматриваемые запчасти велосипеда с помощью закручивания ниппеля, при этом основным моментом в процессе считается равномерность натяжения всех спиц – это служит гарантией равномерного распределения нагрузки на обод колеса.

Вообще, спицовка велосипедного колеса может осуществляться разными способами, но самыми популярными и надежными считаются радиальная и крестовая. В домашних условиях опытные велосипедисты часто делают трехкрестовую установку спиц, то есть спицы в колесе трижды пересекаются друг с другом.

Точки и способы крепления, новинки

Сейчас стандартом является J-образная головка, которая продевается через отверстие во фланце и далее удерживается там. Не так давно появились колёса на прямых спицах, без загиба, но это пока только спортивные модели, поменять привычки большинства не так легко.

Кроме того, активно развиваются колёса вообще без спиц. Их роль начинают выполнять углепластовые вставки, некоторые и вовсе переходят к литым колёсам, изготавливаемым по аналогии с автомобильными дисками. Очень надёжная структура пока слишком тяжела и ненадёжна. Кроме того, не многие вспоминают о боковом ветре, который с такими колёсами может стать вполне реальной угрозой здоровью. В целом, защита корпуса и от вибраций, и от несчастных случаев в таких вариантах скорее отрицательная.

Замена нестандартных моделей – тоже большая проблема, так как партии невелики и найти нечто уникальное, особенно в провинции, нелегко, да и регулировка их часто нетривиальна.

Как проходит процедура правки?

Вначале следует понять, что для правки колеса велосипеда, следует уделить внимание каждому аспекту. Именно поэтому всего выделяют четыре этапа натяжения спиц в велосипеде, ровно столько же, сколько и аспектов

Осевое биение

Для того, чтобы исправить проблему с осевым биение, следует вначале завернуть левые ниппели ровно на 4 оборота. Но в то же самое время требуется опустить правые части ровно на столько же. Но в подобном случае натяжение спиц никак не поменяется, поскольку часть спиц опущено, а часть поднято. В итоге даже величина сохраняется идентичной. Если части ободка различается по длине, то можно натягивать не на полный оборот, а только на половину, или даже на четверть. Именно по подобному принципу выполняется работа по усовершенствованию горизонтально типа биения, но вот вертикальный тип никак не затрагивается.

Если с первого раза не получилось добиться полной исправности конструкции, то можно проследить положительную направленность, то следует только продолжать работу по подобной процедуре. Но начинать работу всегда следует именно с самого плохого отклонения. Никогда не выпрямляйте более, чем на 3 миллиметра, чтобы не сломать конструкцию.

Радиальное биение

Для того, чтобы провести операцию, вначале требуется обнаружить часть обода, которая расположена на большом расстоянии от втулки. Если говорить о натяжении именно в этом участке, то идет приближение. Если грамотно проводить операцию, то уровень жесткости всей конструкции повышается. Но не следует забывать о принципе баланса.

Итак, находим часть обода, на котором есть три ниппеля. При этом один ниппель расположен с правой стороны, а два остальных с левой стороны. При подтягивании следует учитывать, что левые спицы натягиваются только на половину оборота, а вот правый на полный оборот. В подобном раскладе натяжение спиц получается равномерным. Восьмерка сохранит форму, и свои функции.

Вам будет интересно Ключ для регулировки спиц: как правильно отрегулировать спицовку

Затем переходим на следующий участок, и проводим операцию ровно таким же образом. И так по кругу, пока процедура не будет проделана на всей конструкции. В итоге эллипс будет полностью выправлен, и спицы станут тугими.

Центровка колеса

В плоскости расположен зонт, который относится к заднему колесу. Если зонт не будет располагаться на ровном расстоянии между задними втулками, то при движении велосипед будет клониться в одно направление.

Для того, чтобы проверить систему, первоначально следует измерить расстояние от обода от перьев, который расположены в горизонтальном положении. Сначала измерения происходят в нормально положении, а затем уже при обратном положении. Но следует помнить, что при измерении расстояния не должны отличаться. Если ось немного погнута, то не получится применить подобный метод.

Чтобы грамотно провести настройку зонта, следует натянуть спицы на идентичное расстояние. При этом ниппель с одной стороны опускается, а вот с другой, наоборот, поднимается. Как правило, хватит одной четверти оборота. Если требуется пододвинуть обод, то можно подтянуть ниппель только с одной стороны, но только в том случае, если спицы не туго натянуты.

Протяжка спиц

Перед началом работы, следует определиться уровень, на который нужно подтянуть спицы. Ответ на вопрос очень простой, как можно жестче, поскольку вместе с натяжением увеличивается и уровень прочности. Спицы никогда не должны терять натяжение, чтобы правильно выполнять возложенные функции. Если спицы не натянуты, то рано или поздно они могут сломаться.

Если спицы не достаточно натянуты, но колесо остается в форме круга, то просто можно подтянуть ниппели, но обязательно одинаково со всех сторон. То есть, если идет натяжение на половину оборота, то все ниппели натягиваются одинаково.

Кроме того, при выполнении работы следует помнить, что натяжение спиц велосипеда следует сделать одинаковым, хотя бы приблизительно. Если параметры будут отличаться, то управлением и движение будет нестабильным.
