Регулировка спиц на велосипеде: инструкция, нужные инструменты, виды деформаций

Из чего собрать колесо, что потребуется

Для самостоятельной сборки колеса потребуются:

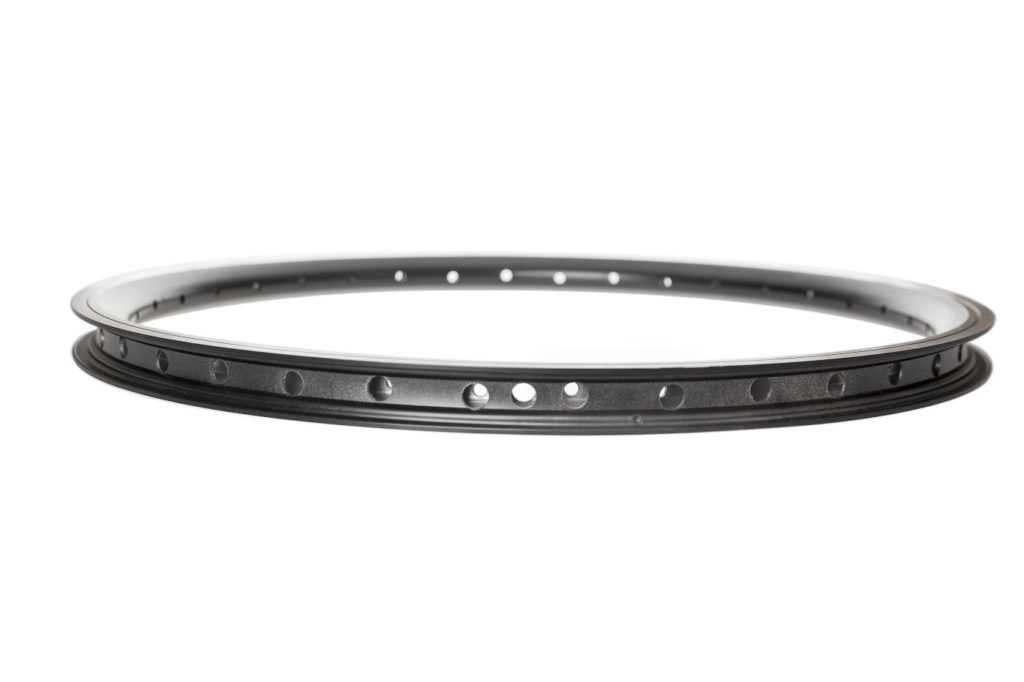

1. Обод на определенное количество дырок. Обода также различаются количеством отверстий и высотой профиля.

2. Втулка с определенным количеством дырок, соответствующим количеству дырок на ободе

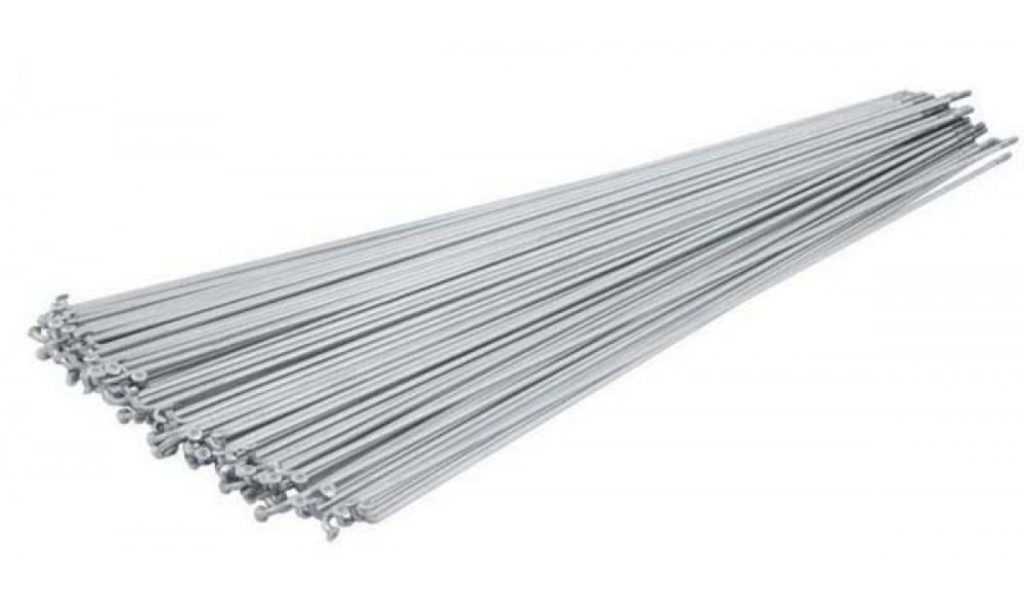

3. Спицы, с запасом. Если обод на 32 дыры, то лучше иметь в распоряжении 40 новых спиц.

Спицы должны иметь необходимую длину. Слишком длинные спицы проколят камеру, короткие не зацепятся должны образом.

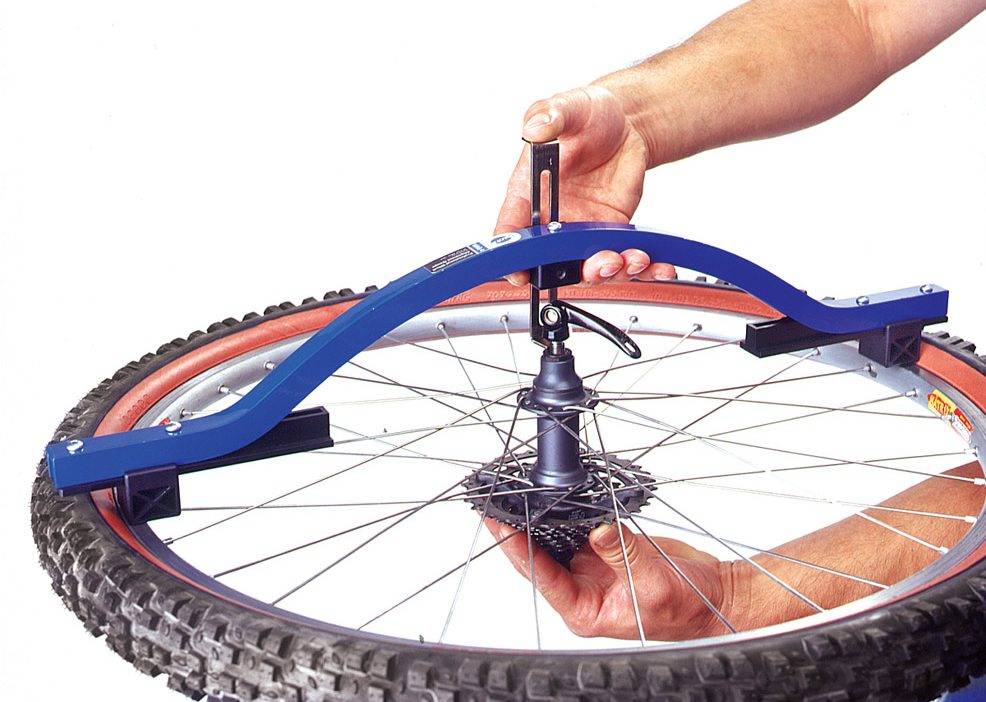

Правильный подбор длины спиц зависит от размера фланца втулки и высоты обода, а также от его диаметра. Потребуется два характерных размера. В сети существует огромное количество так называемых калькуляторов длины спиц, которые легко найти с помощью поисковика. Один из них написан пользователем сайта X-Bikers Lexapskov. Его можно найти тут http://www.realbiker.ru/cgi-bin/spocalc/spocalc.pl

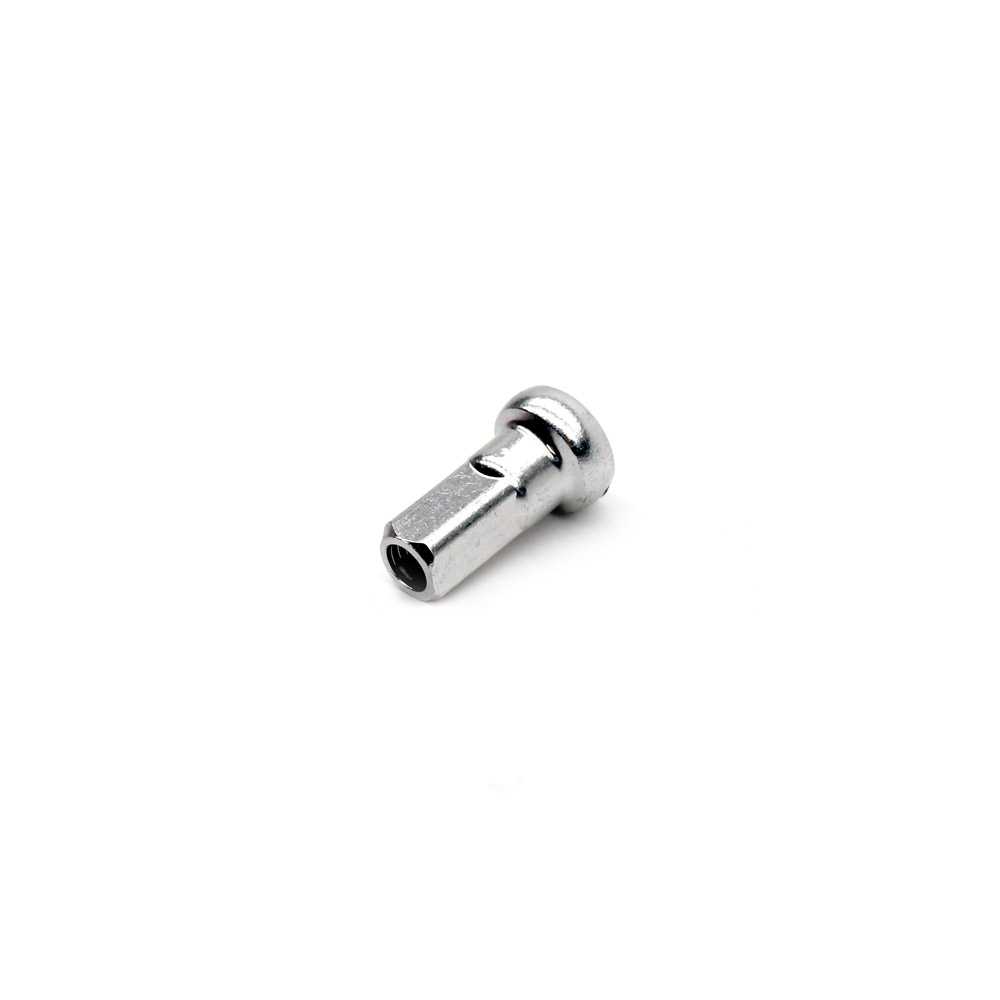

4. Ниппеля для спиц

5. Ключ для спиц на несколько размеров. Ключи тоже бывают хорошие и не очень. Оптимально использовать ключик, приведенный на иллюстрации. Он удобно захватывает шлицы гаек.

7. Свободная вилка, которая успешно заменит станок для спицовки. Колесо можно спицевать прямо на том месте, где оно будет установлено (передняя или задняя вилка)

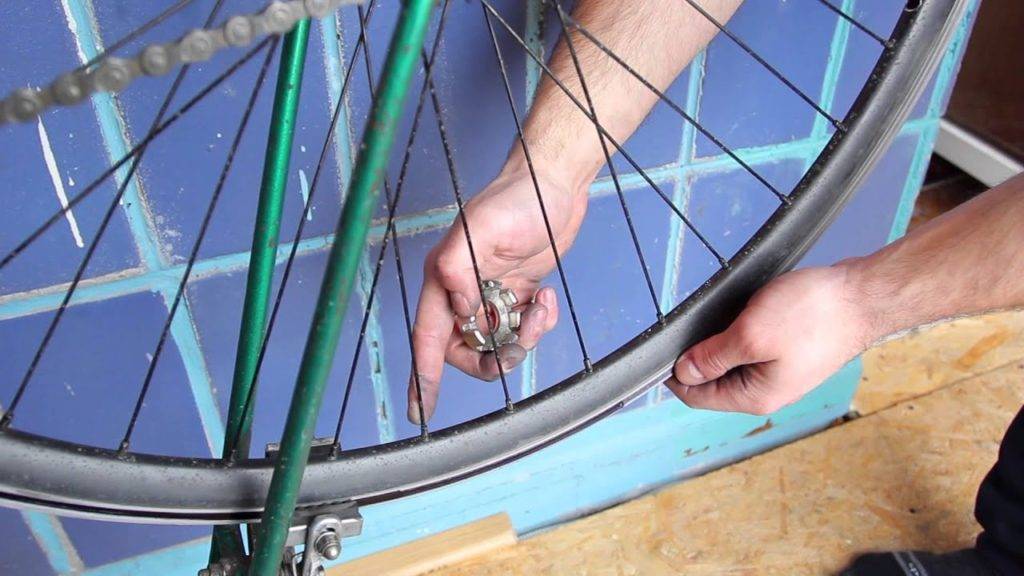

Как подтянуть спицы на велосипеде

Конструктивная деталь колеса велосипеда, которая по техническим характеристикам является стержнем, соединяющим ступицу и обод, называется спицей. Именно спица призвана облегчать конструкцию колеса, при этом, не снижая ее прочности.

Спицы можно установить и подтянуть своими руками – для этого совершенно необязательно владеть какими-то специфическими знаниями, что исключает обращение в пункты по сервисному обслуживанию велосипедов. Для абсолютных новичков в этом деле достаточно лишь ознакомиться с краткой информацией о том, какие виды спиц могут быть установлены на велотранспорте и как правильно их менять/подтягивать.

Как правильно переспицевать колесо велосипеда

Для того чтобы правильно выполнить спицевание колеса нужно в первую очередь знать все этапы такой работы. Благодаря широкому выбору деталей в магазинах и на рынках велосипедисты сами могут решить, что именно покупать. Но нужно понимать, что это довольно сложный и трудоемкий процесс. Поэтому не стоит расстраиваться, если не все буде получаться сразу. Такой навык приходит с опытом.

Лучше всего чтобы в первый раз поможет опытный механик, который доходчиво объяснит и покажет все этапы переспицовки.
Важно заранее подготовить нужные инструменты. Для такой работы могут понадобиться станок для правки колеса, специальный спицевой ключ, прибор для измерения натяжения спиц.

Установка спиц велосипедного колеса

Регулировка спиц на велосипеде осуществляется в несколько этапов. Всю работу можно выполнить в домашних условиях, если в наличии имеются необходимые инструменты.

Первый шаг – определяем длину велосипедных частей

Если предстоит регулировка спиц на переднем колесе велосипеда, то можно определением длины деталей даже не заниматься – считается, что именно переднее колесо конструктивно простое, длина всех спиц абсолютно одинакова. Что касается заднего велосипедного колеса, то здесь все несколько сложнее. Дело в том, что в этом колесе спицы устанавливаются разной длины, так как необходимо соблюсти разность наклона.

Обратите внимание: специалисты не рекомендуют самостоятельно заниматься определением длины спиц. Для этого имеются специальные калькуляторы на сайтах, которые позволяют получить необходимые расчеты в режиме онлайн

Второй шаг – монтажный

Для его проведения понадобится некоторый инструмент – спицевой ключ и отвертка. А выполнять работу нужно в строгом соответствии с пошаговой инструкцией:

Смазываем точки соединения с ниппелями на деталях колеса и резьбовой части спиц.
Если углубленный вход на фланце имеется только с одной стороны, то спицы нужно начинать устанавливать с противоположной стороны.
Во фланец устанавливаются девять спиц – это делается через одно отверстие, то есть между спицами должна остаться свободная «ниша».
Если работа ведется с задним колесом, то спицы монтируются справа от втулки.
Находим расположенный по правую сторону от вентильного входа такой же на ободе, располагаем в нем спицу и закручиваем ниппель, сделав 2 оборота.
От первой установленной спицы по часовой стрелке отсчитываем 4 входа и монтируем вторую спицу и также двумя оборотами закручиваем ниппель

Обратите внимание:втулка нарезной частью должна быть расположена к тому, кто осуществляет работу.
В процессе установки спиц нужно контролировать правильность работы – спицы должны соединять обод справа с фланцем втулки, а между установленных спиц должно оставаться по три свободных входа.. Последующие спицы устанавливаются по такому же принципу, а затем колесо нужно повернуть к себе противоположной стороной и устанавливать спицы в указанном выше порядке

Начинают установку с ключевой спицы, которая расположена слева от вентильного входа

Последующие спицы устанавливаются по такому же принципу, а затем колесо нужно повернуть к себе противоположной стороной и устанавливать спицы в указанном выше порядке. Начинают установку с ключевой спицы, которая расположена слева от вентильного входа.

Обратите внимание: когда все спицы будут установлены нужно выровнять ниппели на одинаковую глубину закрутки. Именно поэтому рекомендуется в каждом случае делать по 2 оборота, чтобы не ошибиться, да и регулировать их по окончанию работы будет проще

Третий шаг – натяжение спиц

Этот шаг считается завершающим и выполняется легко. Нужно лишь убедиться в том, что ниппеля закручены на одинаковое число оборотов. Если спицы короткие, то это можно определить по количеству видимых «ступенек» резьбы в ниппелях После того, как все этапы будут завершены, необходимо установить колесо с набранными спицами на специальный станок или любое другое приспособление (для этого можно воспользоваться велосипедом). Именно в таком положении будут видны все неровности – перекос колеса в любую сторону можно исправить регулировкой закрутки ниппелей. Чаще всего достаточно сделать половину оборота, чтобы выровнять колесо. Учтите, что подобный контроль нужно провести дважды – когда колесо расположено горизонтально и когда вертикально.

Источник

Регулировка спиц

Метод подразумевает поочередное ослабление или подтягивание спиц колеса с помощью спицевого ключа. Не рекомендуется натягивать спицы другими видами инструмента. Работы начинаются с «центральной» спицы (находится у очага искривления). Повернуть ее в сторону, которая является противоположной по направлению к выпуклости. Затем приступить к выпрямлению спиц, исходя из количества поврежденных.

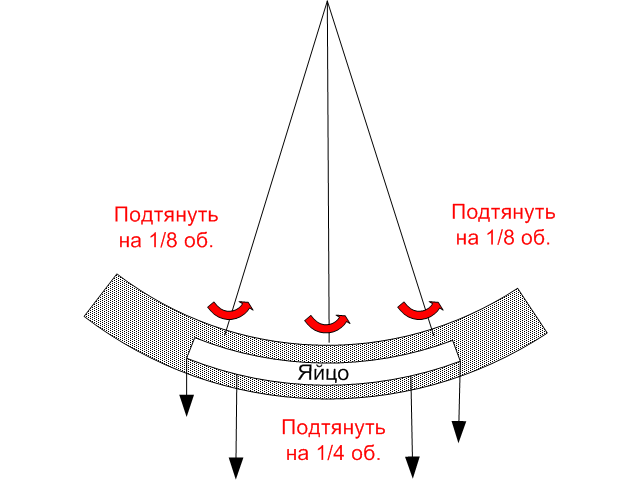

Инструкция регулировки «на три спицы». Затянуть ключом центральную на 1/4 оборота, ослабить крайние на 1/8 (ослабление должно быть меньше в 2 раза силы натяжения).
«На семь спиц». Натянуть центральную на 1/5, ослабить по бокам на 1/4 2 и 3 спицы, на 1/8 затянуть 4 и 5. Ослабить крайние (6 и 7) спицы на 1/8.

Колесо монтировать на раму, проверить на остаток искривлений. Если дефекты выгнулись в обратную сторону, то натяжку спиц вернуть в прежнее положение, вновь усилить ее момент, и повторить действия.

Внимание! После окончания процедуры обязательно проверить надежность крепления всех спиц. Иначе могут возникнуть аварийные ситуации во время поездки

Выпрямить восьмерку на велосипедном колесе своими руками можно, если ответственно подойти к решению поставленной задачи. Опытные велосипедисты советуют воспользоваться вторым методом устранения дефектов, поскольку он считается наиболее эффективным. Если по каким-либо причинам не удалось вернуть колесо в рабочее состояние, то лучше обратиться за помощью к мастерам.

Этап второй: Установка

Для удачной набивки колеса понадобятся:

Если вам приходится впервые переспицевать колесо, то обратите особенное внимание, что отверстия на ободе немного смещены (наклонены) в стороны. Спицы с правого фланца втулки должны быть заведены в отверстия, которые смещены вправо, а с левого фланца – влево

Половина спиц каждого фланца относится к числу лидирующих. Другая половина – это хвостовые.

Лидирующие спицы – те, которые направлены по ходу вращения обода. Как правило, они обозначаются оттенками синего цвета.
Хвостовые спицы – направленные против вращения колеса. Чаще всего их обозначают оттенками красного цвета.

Первой устанавливается хвостовая спица, которая обязательно должна пройти внутри фланца. Ее следует вставить с наружной стороны правого фланца и направить в смещенное вправо отверстие обода, которое расположено следом за отверстием золотника. Ниппель нужно закрыть на несколько оборотов для того, чтобы спица не могла выпасть. Следующая спица должна быть направлена в отверстие того же самого фланца, следующее – через три отверстия после первой установленной.

Следующий шаг – поворот велосипедного колеса таким образом, чтобы оказаться перед левым фланцем втулки. Второй вставленной группой спиц также будут хвостовые. Нужно повернуть обод, чтобы золотник оказался вверху

Обращаем внимание на самую первую установленную спицу – если она в первом отверстии после золотника, то первая спица левого фланца должна быть расположена левее, если первая установленная во втором после золотника отверстии, то первая спица левого фланца должны быть расположена слева

Когда все хвостовые спицы на месте, можно переходить к лидирующим. Поворачиваем колесо велосипеда к себе правым фланцем. Установка лидирующих спиц производится с внутренней стороны фланца. Их можно вставить в любое отверстие. После этого следует повернуть втулку по часовой стрелке, чтобы лидирующая спица пересеклась с тремя хвостовыми

Важно, чтобы первые две она пересекла с внешней стороны, а третью – с внутренней. Возможно, для установки ее потребуется немного изогнуть

В этом нет ничего страшного. Аналогично устанавливаются остальные лидирующие спицы.

Как правильно установить и/или подтянуть спицы на велосипеде

Как бы ни звучало утверждение велосипедных мастеров, но проблема с установкой/заменой и подтягиванием спиц на колесе велотранспорта является самой частой по обращению клиентов в сервисные пункты. Но для опытных велосипедистов такая статистика совсем неудивительна – тонкие спицы оказывают большое влияние и на динамику велосипеда, и качество катания, и на безопасность эксплуатации велосипеда.

Для того чтобы подтянуть спицы используют специальный инструмент – спицевой ключ. Устанавливают и подтягивают рассматриваемые запчасти велосипеда с помощью закручивания ниппеля, при этом основным моментом в процессе считается равномерность натяжения всех спиц – это служит гарантией равномерного распределения нагрузки на обод колеса.

Вообще, спицовка велосипедного колеса может осуществляться разными способами, но самыми популярными и надежными считаются радиальная и крестовая. В домашних условиях опытные велосипедисты часто делают трехкрестовую установку спиц, то есть спицы в колесе трижды пересекаются друг с другом.

Как заспицевать мотор-колесо

Спицовка мотор-колеса в идеале выполняется в мастерской, с использованием специального оборудования. В завершение проводится наладка и проверка собранного электроколеса на стенде – для устранения овальности и бокового биения. При желании, заспицевать колесо можно и самому, но придется запастись временем и терпением. Неправильная заспицовка может вызвать различные проблемы – от взаимного истирания спиц в местах их касания до аварийных ситуаций. Поэтому к выполнению таких работ необходимо отнестись с максимальной ответственностью.

Основными видами спицовки выступают:

Радиальная – используется для сборки передних колес, предусматривающих установку ободных тормозов. Существенным изъяном радиальной сборки является высокая вертикальная нагрузка, испытываемая спицами. Главное преимущество данного типа заспицовки – привлекательный вид.
Крестовая – практичный и универсальный тип спицовки. Смотрится не так красиво, как радиальный, но гораздо лучше реагирует на усилие торможения и вращения от втулки. При спицевании крестом даже большие нагрузки от торможения и вращения педалей переводятся на растяжение спиц.
Смешанная – сочетает в себе особенности предыдущих типов, применяется гораздо реже.

Возможно велосипедные колеса не такие простые как вам кажется?

Как известно, колесо состоит из четырех компонентов, каждый из которых влияет на его прочность, вес и внешний вид. Когда с колесами на наших велосипедах что-то случается, мы обычно заменяем какой-то один компонент. И если с втулками и ободами и их свойствами, функциональностью и характеристиками еще более-менее понятно, то спицам, а тем более ниппелям уделяется значительно меньше внимания. Но, именно они составляют основу наших колес. Именно такой девиз имеет известная фирма Pillar, которая 30 лет разрабатывает новые технологии в этой области.

Pillar имеет несколько патентов на передовые технологии производства спиц и ниппелей и производит их уже более 20 млн ежегодно и является одним из основных брендов на рынке наряду с DT Swiss, Sapim и Mach1. Самыми распространенными являются универсальные P 14, усиленные PSR, баттованные PDB и аэродинамические PA.

Р14 – классическая спица круглой формы из нержавеющей стали диаметром 2.0 мм и весом 6.5 г. Доступная длина 252-298 мм, которая подходит для сборки колес диаметром 26”, 27.5”, 29”, 700С. Цвет доступен серебристый или черный. Рекомендуется для замены стоковых спиц колеса при проблемах с постоянными восьмерками, яйцами или ломкой.

PSR (Pillar spoke Reinforce) – спицы с усиленными головками. Чаще всего спица ломается именно возле головки, через непропорциональную концентрацию нагрузки. Основа PSR имеет диаметр 2.2 мм и 2.0 мм по всей длине. Это добавляет 20% к прочности по сравнению с Р14. Спицы PSR производятся без увеличения веса, это снизило до минимума возможность поломки в узле втулка-спица. Технология позволяет использовать PSR не только для кросс-кантри, туризма, а и для даунхила и фрирайда. На выбор представлены цвета серебристый и черный.

PDB – спица с технологией двойного баттинга холодной ковки. Баттинг – это технология производства спиц, которая заключается в использовании переменной толщины, снижающей нагрузку на головку или ниппель, распределяет его по всей длине и уменьшает вес. Спицы PDB имеет толщину по 2.0 мм у головки и в области резьбы, 1.8 мм на основной длине и вес 5.7 г. Доступны серебристый и черный цвета. Применяется при сборке шоссейных или МТВ велосипедов.

PA – эластичная аероспица, изготовленная по технологии холодной ковки, диаметром 1.0 мм с шириной плоской части 2.3 мм, 2.8 мм или 3.2 мм в зависимости от модели. Аэродинамический профиль позволяет значительно уменьшить сопротивление воздуха на высокой скорости, что дает преимущество в гонках кросс-кантри и шоссе. Среди доступных цветов: серебристая классика и стильный черный.

Но спицы — это половина дела. Не менее важны, ниппели которые будут использоваться в паре с ними. Несоответствующее качество может свести на нет все попытки собрать по-настоящему легкие и прочные колеса. Pillar имеет две основные запатентованные технологии – TAF и TG. Thread Angle Fixed (TAF) – специальный профиль внутренней резьбы, который устраняет возможность вырывания спицы из ниппеля или ее разрушения при нерадиальной сборке в 2 или 3 креста. Taper Grip Nipple (TG) — технология продления резьбы в головке ниппеля с сужением в 7°. Спицы при закручивании в ниппель прорезают его и держатся в нем как клин. Это значительно лучше влияет на прочность соединения между спицей, ниппелем и ободом.

Производитель предлагает несколько типов ниппелей для самой распространенной толщины спицы 2.0 мм.

PB 15 – стальной ниппель классической формы калибра 15G. Вариации длины – 12, 14, 16, 20 мм, вес 0,95 г.

PT 735 – алюминиевая версия классического ниппеля весом всего 0,3 г.

PB 15 H – ниппель с шестигранным вырезом монтируется с помощью насадки. Доступная длина 12,14,16 мм, вес 0,95 г.

PT 735 H – алюминиевый аналог ниппеля с шестигранным вырезом весом 0,32 г.

DSN – ниппель рассчитан на монтирование специальным инструментом, имеет стальную (1,2 г) и алюминиевую (0,4 г) версии длиной 14.4, 16 или 18 мм

Стоит также помнить, что алюминиевые ниппели несмотря на свое преимущество в весе имеют свои ограничения в использовании. Алюминий очень плохо переживает зимнее катание, когда дороги засыпаны солью и реагентами. В таком случае, как показывает практика такие ниппели живут один сезон. Из-за закисания таких ниппелей невозможно выровнять колесо или демонтировать спицы. Вело-мастерские даже вынуждены вырезать их болгаркой.

Пошаговая инструкция

Перед тем как приступать к подтяжке спиц на велосипеде, необходимо закрепить конструкцию на специальном устройстве для балансировки. Более простой способ – переворачивание транспорта с установкой на руль и сиденье. В этом случае снимать колеса не нужно. Для проверки натяжки необходимо выполнять раскачивающие движения. Отклонение свободного хода не должно превышать 2 мм.

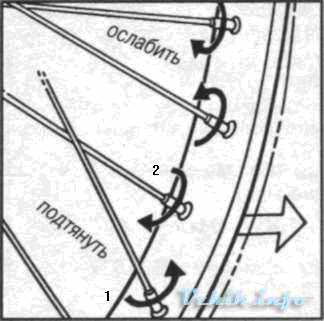

Исправление бокового смещения («восьмерки»)

Наиболее распространенной деформацией считается «восьмерка». Возникает в связи с нарушением целостности ободьев и разболтанностью спиц. Исправить недостаток в домашних условиях поможет пошаговая инструкция:

колесо устанавливают на станок для правки либо переворачивают велосипед;
мелом отмечают место, где образовалась «восьмерка»;
спицевым ключом ослабляют элемент, распложенный ближе всего к центру деформации;
ослабляют спицы, идущие в сторону «восьмерки», натягивают элементы с противоположного края;
для усадки ниппеля в ободе при повороте колеса на пол-оборота необходимо провернуть его на 3/4, затем вернуться назад на 1/4;
при продвижении к краю «восьмерки» силу натяжения уменьшают.

После завершения работ необходимо еще раз прокрутить колесо, проверить результат. При необходимости все манипуляции повторяют до полного устранения дефекта. Когда «восьмерка» исправлена, необходимо провести усадку спиц. Для этого колесо снимают, нажимают руками на пересечение соединения до появления характерного звука.

Исправление радиального смещения («эллипса»)

Деформация проявляется расположением одной части обода ближе к середине, чем все остальные. Появляется в результате неудачных приземлений. Чтобы устранить проблему своими руками, необходимо выполнить следующие действия:

С колеса снимают покрышку, флиппер и камеру.
Обод устанавливают на станок, отмечают мелом наиболее отдаленную часть.
Необходимо натягивать спицы, которые находятся ближе к центру повреждения. Подтягивают на 1 оборот, две стоящие рядом – на 1/2 оборота.
Прокручивают колесо, находят следующий участок с деформацией, повторяют аналогичные действия. В результате обод должен приобрести округлую форму.

Регулировка зонта

Дефект проявляется в смещении обода в сторону, неровном расположении по отношению к центру втулки. Опасность деформации зависит от конструкции рамы, формы тормозов. Иногда подобные проблемы возникают в связи с неверной сборкой колес.

Для исправления «зонта» необходимо подтягивать спицы с одной стороны, ослаблять – с другой. Процедура аналогична устранению «восьмерки». Единственное отличие – в процессе правки необходимо сохранять равномерность натяжение элементов по всей окружности.

Исправление «восьмерки», «эллипса», регулировка «зонта» может потребоваться не только новичкам, но и опытным спортсменам. Чтобы разобраться, как натягивают спицы на велосипеде, необходимо воспользоваться подробными пошаговыми инструкциями. Все манипуляции следует выполнять с большой аккуратностью для сохранения целостности обода. После выполнения обязательно проводят регулировку для выявления оставшихся дефектов.

Установка спиц велосипедного колеса

Регулировка спиц на велосипеде осуществляется в несколько этапов. Всю работу можно выполнить в домашних условиях, если в наличии имеются необходимые инструменты.

Первый шаг – определяем длину велосипедных частей

Если предстоит регулировка спиц на переднем колесе велосипеда, то можно определением длины деталей даже не заниматься – считается, что именно переднее колесо конструктивно простое, длина всех спиц абсолютно одинакова.

Что касается заднего велосипедного колеса, то здесь все несколько сложнее. Дело в том, что в этом колесе спицы устанавливаются разной длины, так как необходимо соблюсти разность наклона.

Обратите внимание: специалисты не рекомендуют самостоятельно заниматься определением длины спиц. Для этого имеются специальные калькуляторы на сайтах, которые позволяют получить необходимые расчеты в режиме онлайн
