Как поменять тросик переключения скоростей на велосипеде

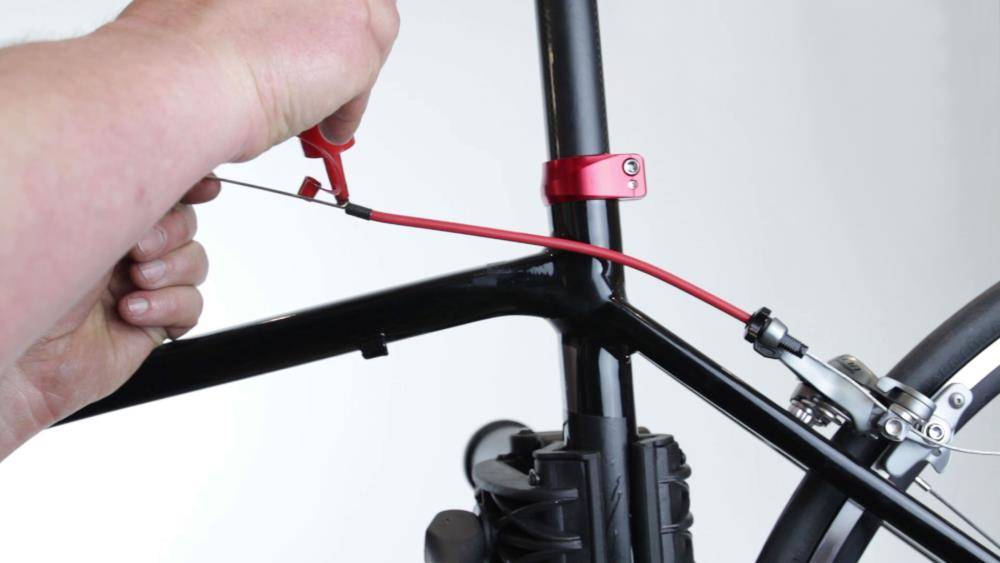

Велосипеду нужна замена тросика переключения скоростей

Как понять, что нужна замена троса? Главный индикатор — это сбой в работе заднего переключателя. Как только обнаружили сбой, проверяем состояние троса.

Причинами неисправности могут быть как элементарный износ, так и попадание грязи и воды. Пока велосипед новый — деталь будет защищена заводской смазкой. Затем в ходе эксплуатации и грамотного ухода помогают аэрозольные смазки. Правильный уход включает в себя несколько этапов. Специальным инструментом (это может быть зубило, ножовка или специальные ножницы) обрезаем концы, которые растрепались. Не реже раза в сезон смазываем тросики. Следим, чтоб колпачки плотно закрывали их от внешней среды. Потрепавшиеся части оплётки обрезаем болгаркой или точильным камнем. После обрезки поправляем тонкие ниточки изнутри, чтоб трос о них не истирался.

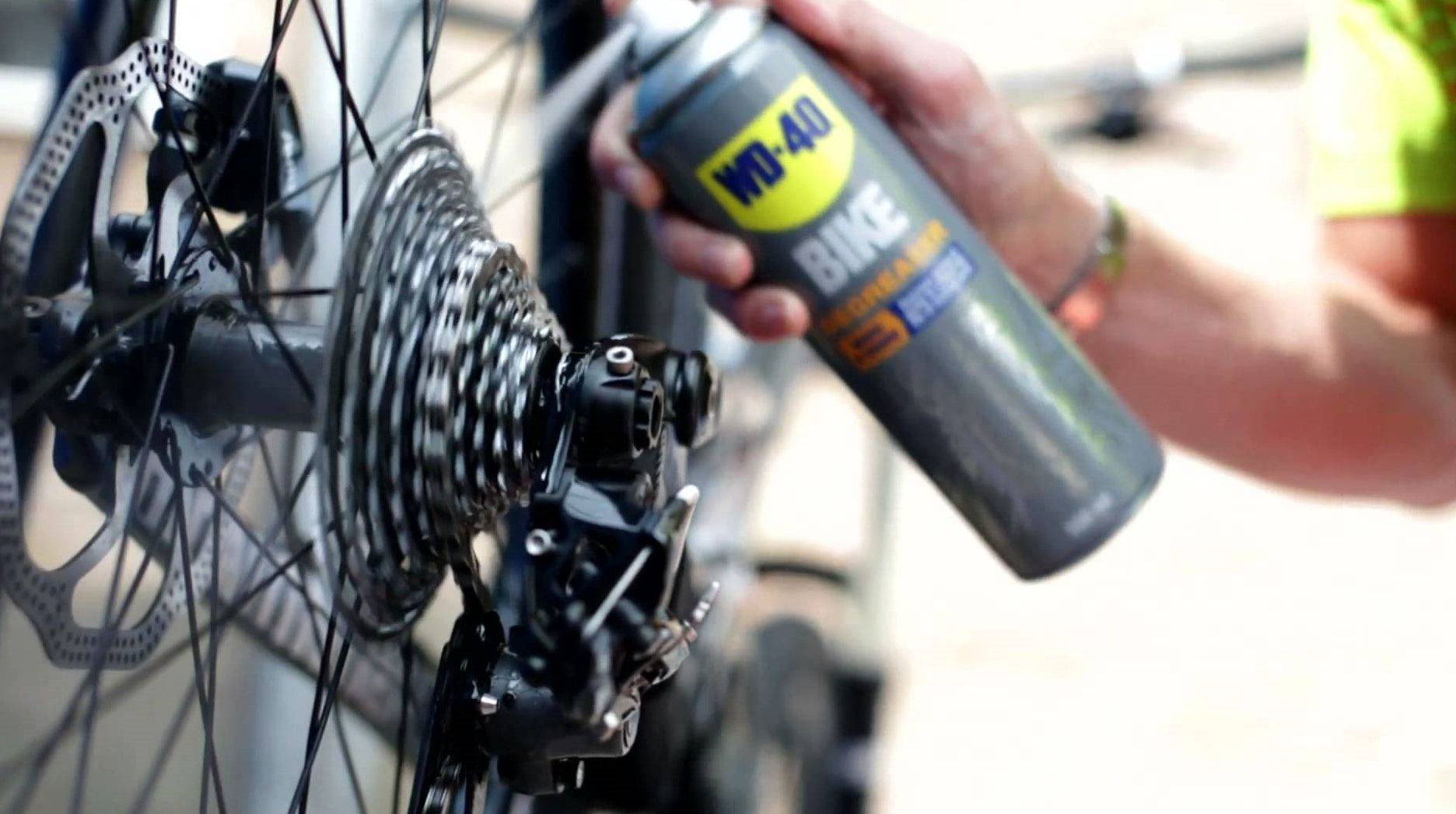

Смазываем привод переключения передач

Тросик требует замены, если вы обнаружили, что есть какие-то разрывы, проволочки вылезли в разные стороны или перегнуты. Ржавые участки на оплётке и тросике, повреждения на оплётке также требуют замены. В целом, если чувствуется напряжение хода внутри оплётки, некорректно переключаются скорости или же заедает переключение — это признак того, что необходима замена.

Этот процесс несложный и не займёт много времени. Для того чтоб сделать всё правильно и логично — вашему вниманию предлагается инструкция.

Причины поломок

Если на велосипеде не переключаются скорости, необходимо выяснить причину неисправности. Такого рода проблема может быть связана с различными факторами:

Ненадлежащее состояние тросиков и рубашек. Для эффективного переключения передач эти детали должны быть целыми и чистыми. При наличии загрязнений их нужно устранить. Если тросик испорчен из-за износа (распушился или надорвался), его нужно заменить новым.
Недостаток смазки. Если грязи и дефектов не обнаружилось, но на велосипеде плохо переключаются передачи, тросик можно обработать тефлоновой смазкой. Это обеспечит должное скольжение. Смазывать детали густыми составами (наподобие солидола) категорически запрещается.
Деформация велосипедного петуха. Устройство заднего переключателя может давать сбои из-за проблем с кронштейном. Он мог элементарно погнуться в ходе транспортировки велосипеда. Особенно актуальна данная неприятность в случае приобретения нового велотранспорта.
Люфт между деталями. В ходе длительной эксплуатации у заднего переключателя скоростей могут возникнуть большие зазоры между тросом и другими элементами конструкции. Свободный ход — это не всегда плохо, но если скорость переключается не сразу или водителю сложно настроить нужный ему режим, значит, люфт существенно увеличился и переключатель необходимо перенастроить.

Чтобы избежать поломки, важно проводить своевременное техническое обслуживание велосипеда. Любые изменения в его работе могут сигнализировать о возможных проблемах

Это необязательно свидетельствует о дефектах или износе. Механизм переключения передач может работать некорректно из-за банальных ошибок новичков — неправильной настройки трансмиссии или несвоевременной чистки деталей.

Чтобы не сломался переключатель скорости на велосипеде, важно также уметь корректно им пользоваться. Во-первых, менять скоростной режим можно только во время езды — если педали не вращаются, то попытка сдвинуть цепь может привести к поломке всей конструкции

Во-вторых, делать это нужно только при движении по ровной поверхности и не в гору. Если впереди подъем, необходимо сменить скорость заранее. В-третьих, для плавного переключения следует ослабить нагрузку на педаль (особенно если на велосипеде передний переключатель скоростей).

Деформация велосипедного петухаИспорченный тросикЛюфт между деталямиНедостаток смазки

Причины неисправностей

Первой и главной причиной плохого переключения передач обычно является испортившийся тросик и рубашка переключателя. Заменить его нетрудно и выявить эту неисправность проще-простого. Однако, чтобы не приходилось лишний раз менять трос с рубашкой мы рекомендуем следить за его состоянием.

Впереди зима и это отличное время для инспекции и замены троса (при необходимости). Для того, чтобы проверить – хорошо ли ходит тросик внутри рубашки вам нужно сделать следующее:

Сбросьте передачу на самую маленькую звезду.
Проведите визуальную инспекцию рубашки и конца троса на наличие повреждений или растрёпанности. Если они есть, то переходите к пункту 8.

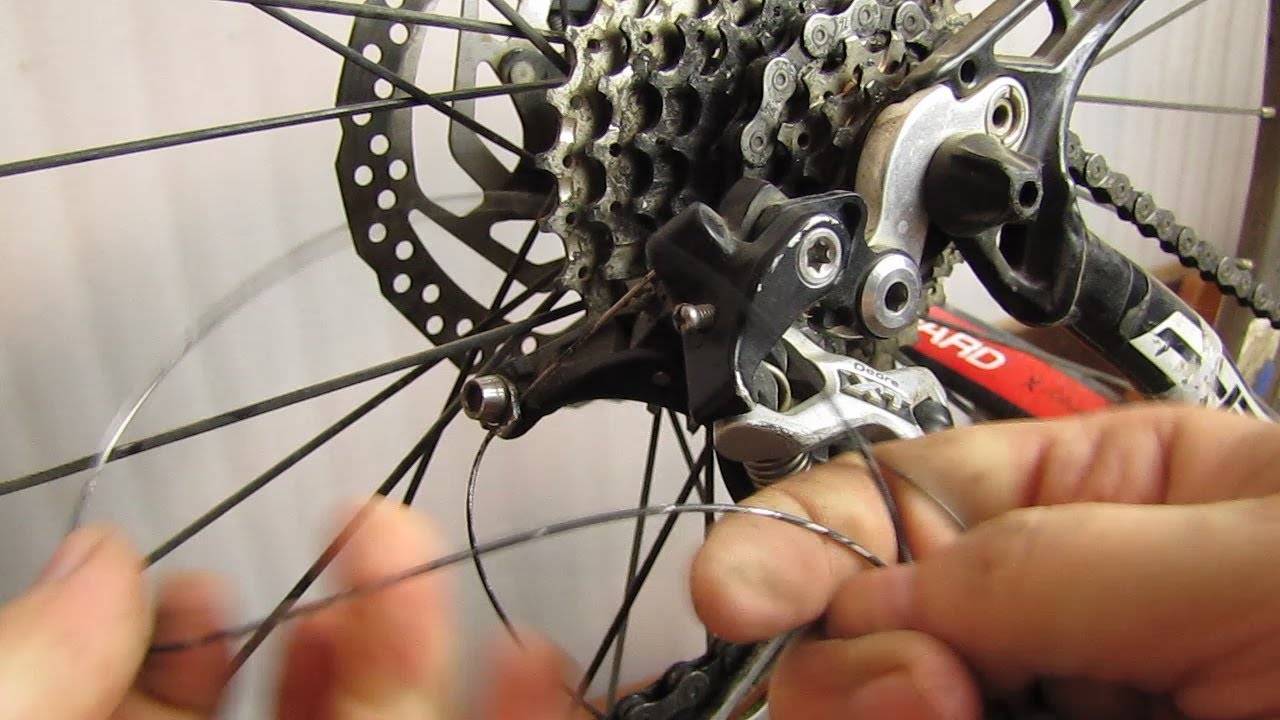

Открутите фиксирующий болт тросика на вашем переключателе (переднем или заднем) и вытащите трос из паза в переключателе.

Потяните за рубашку у манетки, чтобы оголить трос. Проверьте трос на наличие грязи. Если это необходимо, то уберите её.
Поступательными движениями вперед-назад проверьте плавность хода троса. Если трос ходит плавно и без заметных усилий, мы рекомендуем смазать рубашку троса для профилактики.

Вместо смазок на спиртовой основе, типа WD-40, мы рекомендуем использовать немного зимнего масла для двигателей автомобиля. До -25 оно сможет обеспечить вам приемлемые смазывающие свойства, не дав тросу замерзнуть в рубашке. А когда вы поставите велосипед в теплую квартиру, в отличие от аэрозолей оно не испарится из рубашки. Чтобы смазать рубашку вам понадобится обычный шприц с иглой. Предварительно набрав несколько миллилитров в шприц и отодвинув трос в сторону, вставьте иглу в отверстие для троса и впрысните до 5 миллилитров масла внутрь.
Повторите поступательные движения из пункта 4 несколько раз, дабы масло растеклось по рубашке. Если замена троса не нужна – можете переходить к настройке переключателя. Как настроить задний или передний переключатель мы рассказывали в этой и в этой статьях.
Если же нужна замена троса, то вам необходимо ознакомиться с инструкцией к вашей манетке. Обычно трос из манетки можно вытянуть, сбросив передачу на самую маленькую звезду и «протолкнув» его внутрь манетки. Но сначала проверьте «торец» манетки на наличие в нём болта-заглушки. Перед заменой троса этот болт необходимо выкрутить.

Если заглушки нет (как в моём случае), то скорее всего трос вытягивается путём несложного разбора манетки. Для того, чтобы вам было удобно разбирать манетку, её необходимо снять. Трудности на этом этапе у вас могут возникнуть только с грипсой. Нажав по надписи вы узнаете «как снять грипсу» .
Сняв манетку раскрутите верхнюю крышку поворачивая болт против часовой стрелки.

Важно! Будьте предельно осторожны при во время снятия крышки, следите за тем, чтобы возвратная пружина не вылетела из манетки. Надавите на трос как в пункте 8, чтобы он вышел из своего паза

Попутно можно проверить манетку на наличие грязи внутри и слегка смазать внутренности тем же маслом. Пару капель пойдут на пользу механизму вашей манетки.

Вставьте новый трос и соберите манетку. Так же не забудьте о замене рубашки троса. После замены переходите к настройке переключателя из пункта 6.

Инспекция и замена троса переключения не является каким-то замысловатым делом. С помощью этой инструкции и при наличии минимального инструмента вы сможете заменить трос самостоятельно, не обращаясь в сервис. Удачных ремонтов!

Видео о замене тросов и рубашек:

Тросики и рубашки

Порой удивительный результат даёт простая чистка тросов и рубашек, а также последующая смазка их жидким маслом. После такой нехитрой операции становится значительно легче переключать скорости на велосипеде. Троса и рубашки бывают разными по прочности и цене, но даже дешевые детали прослужат долго, если вы уделите им полчаса своего времени раз в месяц. Содержать все узлы велосипеда чистыми и смазанными — это всё, что от вас требуется.

Рубашка на тросе, как можно понять, нужна для защиты от грязи и смыва смазки. В мире горных велосипедов уже давно принято правило как можно сильнее прятать тросики в трубочки. Но на всю длину самый длинный тросик заднего переключателя не запрячешь, ведь он будет очень туго ходить в непомерно длинной рубашке, особенно в местах перегибов. На некоторых дорогих маунтинг байках тросы частично протянуты внутри рамы.

В случае, когда неожиданно сбилась настройка заднего переключателя, то этому причиной может быть:

вырывание тросика из фиксирующего болта на перебрасывателе;
продавливание заглушки на одном из концов рубашки.

Как заменить приводной трос на переключателях и тормозах

Велосипедный переключатель скоростей – капризная вещь, требует периодической настройки, в частности, регулировки натяжения тросика. Периодически расстраивается и привод тормозной системы. Об этом подскажет слабый ход колодок, плохое срабатывание и снижение эффективности торможения. Несмотря на это, процедура регулировки и установки нового троса простая и доступная в ремонте байка.

Уход за тормозными и трансмиссионными тросиками для велосипеда и рубашками:

Обрезать растрепанные концы только с помощью специальных инструментов: полукруглыми ножницами, зубилом или ножовкой. Раз в сезон требуется смазать троса густым составом. Колпачки должны плотно закрывать их от внешней среды.

Поврежденные или лишние куски рубашек обрезаются с помощью болгарки или точильного камня. После обрезки желательно поправить витки изнутри, чтобы трос не терся о них.

На велосипеде длина приводных тросов должна иметь некоторый запас, чтобы их можно было затянуть при регулировке. Также они не должны свободно болтаться при движении и перегибаться.

Тросик надо менять на новый в следующих случаях:

затруднен ход внутри оплетки;
есть разрывы;
нити торчат в разные стороны или перегнуты;
ржавчина на рубашке или тросике;
сломанная или поврежденная рубашка.

Если вдруг возникла необходимость поменять троса на переключатели, ничего страшного. Делается это буквально за пять минут. Ход работы:

Освободить старый тросик от манетки переключателя скоростей.
Вытащить рубашку из крепежных гнезд на раме.
Осмотреть оболочку на повреждения. При отсутствии серьезных дефектов ее можно оставить.
Извлечь металлический трос из рубашки.
Вставить новый тросик в рубашку (или купить их сразу в комплекте, что рекомендуется), закрепить в гнездах и подсоединить к переключателю и манетке.
Обязательно настроить переключатель на работу.

Итак, трансмиссия настроена, теперь самое время обновить тросики тормозов. Для начала отцепляем их от рычага и тормоза. Осматриваем рубашку на повреждения. Как правило, и привод, и оплетка изнашиваются одновременно, но иногда может повезти. При заметных повреждениях и переломах рубашка никак не годна к использованию. Если же вставить в нее новый тросик, толку от него будет ноль: разломы не будут удерживать натяжение.

Извлечь старый тросик: последовательно ослабить регулировочный и крепежный винты. Если рубашка пригодна к дальнейшему использованию, вытаскиваем его из оплетки. Тормозные тросы немного отличаются от типа руля. Поэтому, прежде чем купить его, стоит посмотреть, какой руль на велосипеде – прямой или гнутый.

Если трос был куплен отдельно от оболочки, немного смазываем его. Для комплекта смазка на этапе замены не нужна – внутри итак все нормально

Установка нового троса на раму велосипеда и подключение к тормозу и рукоятке

Надеть на концы рубашки металлические колпачки.
Вставить в крепежные гнезда.
Надеть пыльники по концам и завинтить крепежные винты.
Временно закрутить регулировочные болты.
Выставить оптимальное натяжение: тормоз должен мгновенно реагировать на нажатие ручки.

Вот так просто поставить новый приводной трос на тормозную систему.

Процедура установки этих компонентов не только ненакладна, но и позволит избежать более серьезных проблем с механизмами переключения скоростей и тормозной системой. Теперь, когда все тросики заменены и отрегулированы, можно смело выкатывать свой велосипед навстречу новым свершениям.

Функция тросиков и рубашек на переключателях и тормозах

Тросик – прямая металлическая нить, обладающая повышенной прочностью. Принимает и передает все усилия на механизм. Благодаря этой передаче, собственно, происходит срабатывание переключателя или тормоза.

Тросик переключения скоростей соединяет манетки и переключатели. При нажатии на рычажок он подтягивается или ослабляется, в зависимости от выбора передачи. Оптимальное натяжение поддерживает рабочее состояние переключателя и мгновенный переброс цепи по звездам.

Зацепленный конец привода к дерейлеру

Тормозной приводной трос толще и прочнее предыдущего, так как принимает на себя больше усилий. Постоянное стягивание и ослабление со временем увеличивает его длину, из-за чего требуется периодическая регулировка натяжения. Принцип действия: нажатие на ручку заставляет металлическую нить перемещаться. Закрепленный другим концом к корпусу тормозов (калиперу), трос заставляет колодки сближаться с тормозной поверхностью. При отпускании ручки он сдвигается в противоположную сторону.

Рубашка – оплетка тросиков. Оболочка позволяет передавать усилие троса на механизм там, где точка передачи не зафиксирована:

заднее перо – переключатель;
тормозной рычаг – передний тормоз;
рычаг – задний тормоз;
руль – рама.

Простейший вариант оплеток – скрученная металлическая проволока, покрытая сверху гибким полимером. По концам рубашки снабжаются наконечниками, откуда выходит оголенный (регулировочный) участок троса. Еще одна функция оболочки – защита тросика от механических повреждений.

Как настроить задний переключатель скоростей

Все работы по настройке заднего переключателя скоростей удобно проводить, когда заднее колесо велосипеда приподнято вверх. Для этого можно воспользоваться подножкой (если таковая предусмотрена конструктивно), либо установить двухколесное транспортное средство на обычной гладильной доске, либо воспользоваться помощью друга.

Рассматриваемый процесс нужно проводить поэтапно.

Подготовка

Сначала необходимо установить цепь на среднюю звездочку спереди, а на самую маленькую звездочку – сзади. Теперь внимательно осматриваем задний перебрасыватель – его нужно тщательно очистить от грязи, застрявших травинок и палочек. Цепь отмывается и смазывается, кассета не просто очищается от грязи, но и продувается от пыли – даже эти простейшие манипуляции приведут к улучшению работы заднего переключателя скоростей на велосипеде.

Освобождение тросика

Чтобы это осуществить, достаточно до упора вкрутить винты натяжения на заднем перебрасывателе и на руле возле манетки, а затем вытянуть тросик из зажимного винта крепления.

Специалисты не рекомендуют полностью снимать освобожденный тросик велосипеда, но вот осмотреть его на предмет повреждений (в случае их обнаружений, трос придется полностью заменить) и тщательно смазать его, предварительно очистив от грязи, нужно обязательно.

Установка предела хода на самую маленькую звездочку

Для этого нужно присесть сзади велосипеда и проворачивать регулировочный винт с маркировкой «Н», одновременно с этим перебрасыватель устанавливается так, чтобы и ролики, и самая маленькая звездочка в колесе находились на одной линии.

Обратите внимание: в осуществлении этого процесса есть одна хитрость – если велосипед достаточно долго эксплуатируется и перебрасыватель не отличается новизной, то качественно отрегулировать его можно, выставив рамку не по прямой линии, а сместив ее вправо от колеса буквально на 1-2 мм. Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно

Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно.

Регулировка натяжения троса

Такая регулировка выполняется буквально в 2 действия:

Натягиваем тросик и фиксируем его крепежным болтом. Причем, делать это нужно рукой, плоскогубцы применять в данном случае неуместно.
Вращаем пустотелый винт с барабанчиком и натягиваем трос таким образом, чтобы при одном щелчке и нажатии манетки перебрасыватель легко и беспрепятственно(без задержек даже на секунду) переходил с одной звездочки на другую и обратно.

Стоит отметить, что процесс регулировки натяжения троса занимает несколько минут – достаточно настроить правильный переход только между двумя соседними звездочками, а все остальное будет работать автоматически.

Обратите внимание: в некоторых моделях велосипедов для тросика в зажиме предусмотрена канавка – проследите при регулировке, чтобы он лег точно в нее, а не был пережат в неправильном положении

Установка предела хода на самую большую звездочку

Делается все строго по инструкции:

Чтобы ничто не мешало ходу перебрасывателя, ослабляем регулировочный винт с маркировкой «L».
Медленно проворачиваем педали и одновременно перебрасываем цепь на самую большую звездочку сзади.
Проворачиваем регулировочный винт с маркировкой «L», тем самым добиваясь выравнивания перебрасывателя в положении, когда его ролики и самая большая звездочка кассеты находятся на одной линии.

Обратите внимание: в данном случае, если перебрасыватель уже сильно изношен, для облегчения процесса установки/регулировки нужно сместить его рамку по направлению к колесу. Во многих случаях именно такого минимального смещения рамки и не хватает для перебрасывания цепи в нужное положение

Регулировка натяжителя цепи

Процесс этот простой и даже неопытный велосипедист, далекий от принципа ремонта своего транспортного средства, справится с ним за несколько минут. Что нужно сделать:

Цепь переводится на самую маленькую звездочку спереди и самую большую сзади.
Обращаем внимание на вращение роликов натяжителя – если в момент перебрасывания цепи он задевается за звезду в кассете, то нужно закрутить винт натяжения цепи. Путем этого действия устанавливается зазор между цепляющимися элементами в 5 мм.
Цепь переставляется на самую большую звездочку спереди и самую маленькую сзади, попутно проверяется уровень натяжения цепи в таком положении.

Этапы ремонта трансмиссии

Ремонт включает в себя настройку переднего и заднего переключателей, а также проверку состояния тросов, цепи, кассеты и роликов.

Лучшие статьи : Посадка, стиль езды, динамичность передвижения на гибридном велосипеде

Если вы видите, что трос порвался или скоро порвётся, вам следует заменить его. Для этого купите подходящий трос в спортивном магазине, а затем проделайте следующее:

Открутите болт, держащий трос.
Разберите манетку и вытащите трос из неё и из рубашек. Рубашки тоже рекомендуется заменить!
Очистите рубашки и залейте в них капельку масла для лучшего скольжения троса.
Проденьте новый трос в манетку, а затем во все рубашки.
Приступите к настройке переключателя.
Откусите лишнюю часть троса и закрепите его конец специальным наконечником.

Со временем цепь приходит в негодность. Рекомендуется иметь в запасе несколько цепей и менять их каждые 100 километров, ведь из-за износа цепи портится кассета. Несколько цепей будут медленнее изнашиваться, и кассета прослужит вам дольше. Определить состояние цепи можно с помощью специального инструмента. Починить цепь невозможно, нужно просто заменить её при необходимости.

Если цепь в хорошем состоянии, просто снимите её, вычистите и смажьте. Излишки уберите салфеткой или сухой тканью.

Регулировочные болты

В независимости от модели переключателя болты натяжения тросика имеют одинаковое устройство и принцип работы. Для каждого механизма многоскоростного велосипеда существует 6 регулировок:

Закрепление переключателей (не является регулировкой).
Закрепление управляющего тросика.
Полый болт фиксации уровня растяжения управляющего троса.
Ограничительный болт низких передач (L).
Ограничительный болт высоких передач (H).
Болт регулирования расположения верхнего ролика в отношении трансмиссионных звезд.

На некоторых моделях велосипеда есть дополнительная функция растяжения троса переключателя на манетке.

Конструкция и принцип действия задней перекидки

Конструкция заднего переключателя скоростей велосипеда от Shimano, SRAM или других производителей (например, SunRace) не отличается особой сложностью или высокой технологичностью. Перекидка представляет собой набор следующих узлов:

Крепление переключателя к петуху. Место с отверстием под болтовое соединение. При помощи данного узла переключатель устанавливается на велосипед (прикручивается болтом к петуху).
Упор рубашки троса переключения. В данный упор может вкручиваться регулировка натяжения, которая позволяет подтягивать или ослаблять трос. После упора, трос уходит уже без рубашки на направляющую.
Направляющая троса. Своеобразный рычаг с желобком, по которому проходит тросик до болта-фиксатора. На некоторых моделях переключателей направляющая может отсутствовать, а трос переключения сразу от упора идет на фиксирующий болт.
Болт-фиксатор троса. Необходим, как понятно из названия, для фиксации троса.
Винт регулировки натяжения цепи. Служит для настройки правильного положения направляющего ролика, а именно, расстояния от ролика до самой большой звезды кассеты задних звезд, в крайнем положении.
Параллелограмм. Основная подвижная конструкция переключателя, которая смещаясь, движет лапку с роликами в нужную сторону и производит переключение скоростей.
Винты регулировки крайних положений L и H. Необходимы для того, чтобы не слетала цепь при переключении скоростей с кассеты в крайних положениях перекидки.
Лапка. Каркас, в который устанавливаются ролики, по которым идет цепь.
Направляющий ролик. Верхний ролик переключателя скоростей, по которому проходит цепь на звезды задней кассеты (от ролика натяжителя). Служит, как направляющая для цепи при переключении.
Ролик натяжителя. Нижний ролик перекидки. На него идет цепь от передней звезды. Он под воздействием специальной пружины убирает лишнее провисание цепи.

Принцип действия заднего переключателя скоростей достаточно прост. При изменении скоростного режима на манетке (которая расположена на руле), происходит натяжение или послабление тросика переключения передач. Так как он жестко закреплен фиксирующим болтом к подпружиненному параллелограмму, это вызывает смещение последнего в сторону большей звезды, при натяжении троса (при уменьшении скорости), и на меньшую звезду, при его послаблении (при увеличении скорости). При послаблении тросика, смещение параллелограмма обеспечивает пружина. Изменяя свое положение, он сдвигает в нужную нам сторону лапку с направляющим роликом и роликом натяжителя. Последний, отклоняясь назад под воздействием пружины, убирает провисание цепи, чем улучшает точность переключения. Направляющий ролик смещает цепь к нужной звезде, которая, цепляясь за маленькие выступы на звездочке, перескакивает на нее (это если идет переключение с меньшей звезды на большую, если наоборот, то цепь просто спрыгивает с большей звезды на меньшую).

Хотелось бы заметить, что движение параллелограмма происходит не в одной плоскости, а в нескольких, т.к. ему требуется компенсировать разный диаметр звезд задней системы (для этой же компенсации служит и натяжитель цепи).

Также следует сказать, что так работает большинство задних переключателей скоростей (кроме планетарных) независимо от производителя (Shimano, SRAM) или количества скоростей (6, 7, 8, 9, 10 и т.д. — скоростные системы)

Принцип работы заднего переключателя скоростей вы можете отчетливо пронаблюдать на видео.

Когда может понадобиться замена тросика переключения скоростей

Именно он чаще всего становится причиной:

заедания переключения;
или некорректности переключения.

Почему трос выходит из строя? Главными «врагами» его являются вода и грязь. Проехались в дождь и слякоть? Не промыли не просушили велик? Готовьтесь к проблемам с переключением скоростей. Тросик начнет сбоить. На первых порах после покупки транспортного средства эту деталь еще защищает заводская смазка, потом можно какое-то время продержаться на смазках аэрозольных. Но дальше все равно тросик придется менять.

Но процесс замены, как уже было сказано, несложен и занимает всего несколько минут. Главное, все делать правильно и последовательно, руководствуясь пошаговой инструкцией.

Проверка на наличие неисправности

Чтобы не доводить до запущенного состояния тросик и оплетки, когда остается только заменить неисправность, следует время от времени проверять техническое состояние этих элементов.

Проверку на наличие неисправности проводят следующим образом:

Передачу переключают на малую звездочку;
Осматривают состояния троса и рубашки на наличие неисправностей и растрепанности;
Откручивают фиксирующий болт на переднем и заднем переключателях и вынимают (оголяют) из пазов тросик, проверяют на загрязненность (и удаляют ее);
Двигая трос, проверяют плавность его хода в оплетке. При хорошем движении тросика, можно смазать оплетку. Лучше выбирать зимние масла для автомашин, они не дадут замерзнуть компонентам при эксплуатации велосипеда в минусовой температуре до – 25 0С. При хранении велосипеда в зимнее время, эта смазка не испарится в отличие от аналогов на спиртовой основе;
Если элементы исправные и заменять нечего, то переходят к настройкам переключателя, проверяют манетки (по инструкции), при наличии грязи, ее убирают, добавляют смазку.

При обнаружении неисправности в составляющих данного механизма велобайка, требуется их заменить.

Как правильно поменять тросик

На велосипеде находится несколько разных тросиков, которые необходимо менять по-разному.

Меняем трос переключения передачи. Для этого нам понадобится несколько инструментов: кусачки для перекусывания троса, несколько шестигранных либо один 5-миллиметровый шестигранный разводной ключ. В принципе, схема работы смены заднего и переднего тросика переключения скоростей достаточно похожи в общих чертах.В случае с передним переключателем, прежде чем переходить к работе следует ослабить переднюю передачу, переведя её на более «легкую». Задний переключатель устанавливается против маленькой звездочки. После этого проводят ослабление зажимного винта, а также отрезают конец троса. Чтобы в дальнейшем не возникло проблем с установкой переключения передач, именно на данной стадии следует внимательно изучить расположение зажатого конца троса. Это может быть либо верхняя, либо нижняя часть винта.

Шифтер в разобраном виде .

Затем необходимо получить доступ к защитной крышке: используя ключ, ослабляем шифтер и снимаем его. Затем снимаем крышку, повернув её против часовой стрелки. Теперь доступ к тросику получен. Изучите открывшуюся перед вами схему — вам необходимо полностью извлечь кабель наружу. Когда это будет сделано, можно устанавливать новый трос. Иногда для упрощения задачи здесь используется шило, чтобы протолкнуть тросик. По окончании действий проверьте, чтобы новый трос занял ту же позицию, на которой находился старый.

Потом устанавливаем крышку шифтера на место, фиксируем её, и прикрепляем шифтер к его основному положению.

В самом конце процедуры установленный новый тросик проталкивают в оплетку. Если сделать это не получается и тросик проталкивается с большими усилиями, скорее всего оплетку придется тоже заменить. Причина может заключаться в её изношенности — это самый распространенный вариант. Вытянутый сзади трос устанавливают в правильное положение и закрепляют при помощи фиксирующего винта.

Лишнюю часть троса перекусывают, используя кусачки, но оставив порядка 3 см. Конец обжимают. Прежде чем отправляться в путь, необходимо протестировать работу велосипеда и проверить его на разных дорожных покрытиях. В случае, если возникнуть какие-либо неприятности, нужно попробовать повторить операцию еще раз или вновь поменять тросик. Меняем тормозной трос. Данная операция требуется только в том случае, если движение тросика осложнено или если рубашка изношена. Внимательно следите за состоянием каждой из этих деталей и по необходимости меняйте. В противном случае может возникнуть осложнение с возвращением тормозных рычагов на место. Также может возникать перетирание троса. Если вы обнаружили сложности в работе одного из этих элементов, менять их следует оба.Первым делом, следует открутить винт, с помощью которого тросик соединяется с тормозным рычагом. Следите за сохранностью металлических пыльников, так как часто в ходе работы они могут потеряться. Затем откручиваем еще один винт, который находится на тормозной ручке. Сделать это можно пальцами. Теперь достаточно распрямить рубашку, чтобы трос можно было без труда извлечь.

Металлический наконечник для тросика .

После переходим к процедуре замены рубашки. Для этого подгоняем новую рубашку по длине, обрезав её кусачками. Края должны быть обязательно ровными, чтобы тросик легко помещался. Потом устанавливаем металлические наконечники. Теперь продеваем трос в рубашку. Отличительной чертой качественно подобранной детали будет свободное прохождение троса по рубашке.

Конструкция готова и теперь самое время установить её на место. Присоединяем тросик к тормозной ручке, прикручиваем настроечный винт. Затем в дело идут пыльники: их нужно надеть на неприкрепленный конец троса той стороной, где происходит сужение. Эта деталь также обязательна в конструкции: благодаря ей предотвращается попадание грязи в рубашку.

Затем нужно затянуть тросик. Для этого следует сдвинуть рычаги, после чего подтянуть тросик и зафиксировать соответствующим винтиком. Перед использованием двухколесного транспорта проверяем качество выполненной работы и растягиваем новый трос. В этих целях несколько раз с усилием нажимают на тормоза. Убедитесь, что рубашка находится в необходимом положении: входит в подстроечный винт на ручке и металлический пыльник.

Наконец, если все работает успешно, следует избавиться от лишней части тросика. Делаем это кусачками

Очень важно, чтобы осталось лишних 5-8 см

Чтобы конец тросика не распускался, следует закрепить его алюминиевым колпачком, который нужно сжать с помощью плоскогубцев. Свободный край троса заправляем в тормоз.
