Электролонгборд своими руками
Всем доброго дня. Сегодня я расскажу, как сделать электро-лонгборд своими руками. Итогом всей сборки стала доска с максимальной скоростью 32-35км/ч, запасом хода на 25-30км и весом около 8кг. Запчасти (которые использовал я): 1) Дэка (делалась на заказ) 2) Траки Paris 180mm Колеса 83мм Кронштейн из 6мм алюминия Шкивы: ведущий — сталь, 15 зубцов; ведомый — 3D печать(нейлон), 40 зубцов 3) Контроллер VESC 4) Аккумулятор 10S4P 18650 LG HE2 5) Мотор Turnigy SK3 6364 190kv 6) Передатчик и приемник GT2B/mini remote
1) Дека
Есть масса вариантов из чего сделать дэку: фанера, шпон, карбон, стекловолокно. Так же можно взять готовую. Главное чтобы она была максимально жесткой, т.к. если вы будете использовать аккумулятор из эл-тов 18650, то он может порваться при излишнем флексе дэки. В моем случае дэка была сделана на заказ по моим резмерам
2) Траки, подшипники, колеса, кронштейн, шкивы
Самые распространенные траки среди самодельных лонгбордов – Caliber II и Paris Trucks, т.к. на них можно найти наибольшее кол-во готовых креплений. Колеса стоит брать начиная от 83мм (на моем борде — 83мм), т.к. к ним удобнее крепить шкивы из за наличия «спиц». Шкивы обычно делают из стали/алюминия, либо печатают на 3D принтере. Самый распространенный профиль шкивов и ремней – HTD5M. Для борда с одним мотором стоит брать ремень шириной 15мм, с двумя моторами – 9мм. Кронштейны так же можно найти готовые, либо сделать самому. Свой кронштейн я делал сам из 6мм алюминия, а затем мне приварили его к тракам.
3) Контроллер (ESC — Electronic speed control)
Контроллеры можно использовать разные – начиная с самых дешевых самолетно-вертолетно-лодочных RC контроллеров (от 17$), заканчивая VESC (от 100$), который был разработан специально для лонгбордов. Я использовал VESC, т.к. уже накатался на вертолетном контроллере. В чем приемущества VESC: — Плавный разгон — Наличие тормозов, рекуперативное торможение — Куча настроек всего и вся (ток, напряжение, макс обороты, кривые ускорения/торможения и пр.) — Телеметрия с оверлеем на телефоне
4) Аккумулятор
Аккумуляторы обычно используют либо Li-Po пакеты их RC магазинов, либо собранные из Li-Ion эл-тов 18650 с высокой токоотдачей. В моем случае использовался аккумулятор из 18650 LG HE2 10S4P 360Вт*ч.
5) Мотор
Стандартом в электро-лонгбордах стали бесколлекторные моторы размерами от 5055 до 6374. Эти моторы отличаются весом, размерами, мощностью и значением kv. kv – кол-во оборотов на 1Вольт. Для бордов с 6S аккумулятором стоит брать моторы 280kv и меньше, для бордов с 10S – 200kv и меньше.
Точнее подобрать мотор, шкивы и аккум поможет этот калькулятор. Я выбрал для себя мотор 6364 190kv 2450Вт.
6) Передатчик и приемник
Пультов для лонгбордов сейчас достаточно много, но самыми надежными пультами считаются GT2B (слева на фото) и mini remote(справа на фото). Те, кого не устраивают размеры GT2B печатают для него более компактный корпус на 3D принтере (BadWolf GT2B, Mad Munkey v1 GT2B, SPARKLE v1.0 GT2B) и свапают в него всю электронику.
Сборка:
Крепим шкивы к колесам, на траки ставим кронштейн, колеса надеваем на траки. Паяем коннекторы, если какие-то не были припаяны. Аккумулятор подключаем к контроллеру, контроллер к мотору. Чтобы можно было удобно включать/выключать доску можно поставить выключатель анти-искру. Всю электронику засовываем в удобный короб. Готово
→ Калькулятор для подбора комплектующих
Рейтинг лучших моделей 2020 года

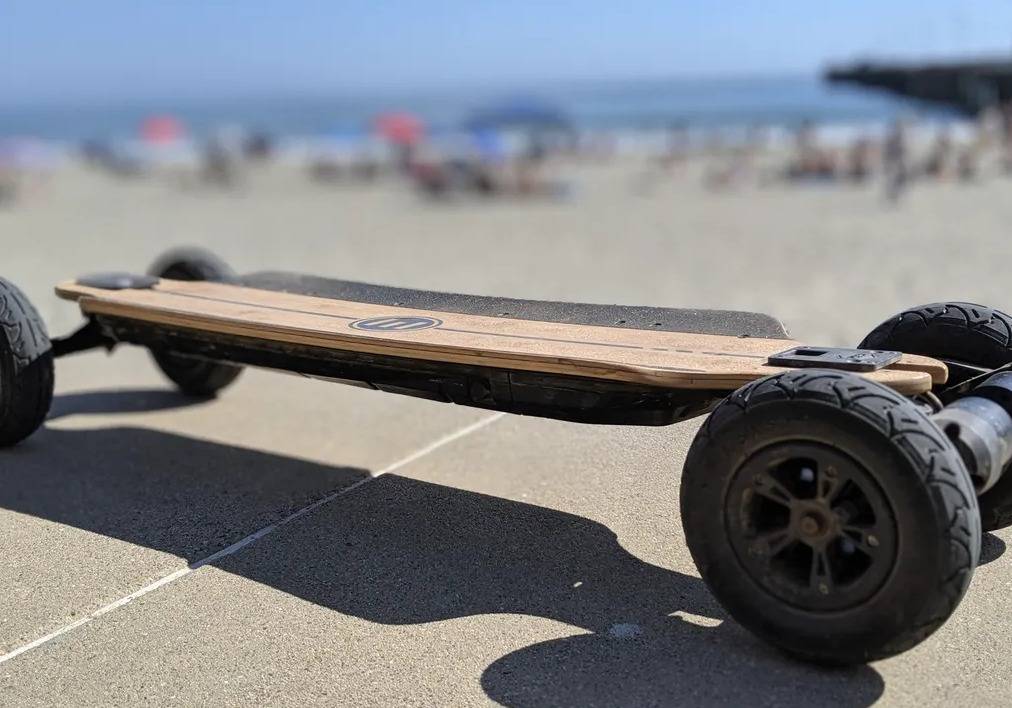

Evolve GTR Carbon All Terrain
Карбоновая доска с двумя бесщеточными моторами суммарной мощностью 3 000 Вт. Комфорт вождения хороший за счет двухуровневой подвески Super Carve 12 дюймов. Понадобится небольшой пятачок для полного разворота.
Пневматические колеса 7-и дюймовые. Электроскейт Evolve GTR Carbon All Terrain на стритовых колесах до какой скорости может разогнаться — 47 км/ч. Емкость аккумулятора 14 Ah, элементы от Samsung. BMS также создали специально для этой доски.
Пульт в комплекте выводит на экран текущую скорость, уровень заряда. Также есть запасной комплект всех! гаечек и болтиков.
Средний ценник 154 000 ₽
| Нагрузка | 100 кг |
| Максимальная скорость | 50 км/ч |
| Запас хода | 45 км |
| Емкость аккумулятора | 14 А·ч |
| Мощность | 3000 Вт |
| Вес | 9.8 кг |
Evolve Bamboo GTR
Дека длинной 92 см создана из 3-х слоев бамбука и 2-х слоев стеклопластики, суммарный вес доски 10.3 кг. Производитель обещает максимальную скорость до 40 км/ч, а пройденное расстояние на одном заряде до 50 км.
Выпускается в двух вариантах:
- STREET;
- ALL TERRAIN.
Приложение Explore by Evolve для смартфонов на iOS и Android позволяет обновлять прошивку, делиться видео с фанатами скейтбордов со всего мира. Хороший скейт для города.
Средний ценник 134 000 ₽
| Нагрузка | 100 кг |
| Максимальная скорость | 40 км/ч |
| Запас хода | 50 км |
| Емкость аккумулятора | 14 А·ч |
| Мощность | 3000 Вт |
| Вес | 10.3 кг |
AZBO Skateboards Y8
Внедорожный электрический скейтборд Y8 с пультом дистанционного управления. Пневматические колеса из жёсткой резины, 7,8 дюйма. Производитель разрешает передвигаться по бездорожью, тротуарной плитке и асфальту, обещая хорошее сцепление.
AZBO Skateboards Y8 развивает скорость до 40 км/ч, на одном заряде проедет до 30 км. Батарея LG на 11 А·ч, есть BMS. Время до полной зарядки всего 3 часа.
Мощность мотора 3 000 Вт, а дека выполнена из 11-и слоев клёна.
Средний ценник 63 000 ₽
| Нагрузка | 100 кг |
| Максимальная скорость | 23 км/ч |
| Запас хода | 12 км |
| Емкость аккумулятора | 11 А·ч |
| Мощность | 3000 Вт |
| Вес | 4 кг |

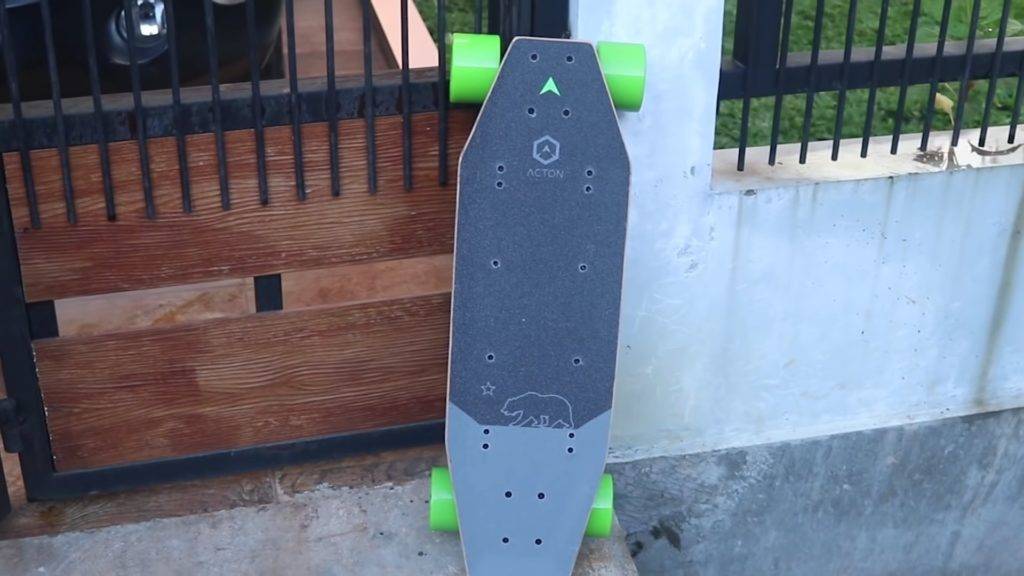

Xiaomi Acton X1
Электроскейт Xiaomi с названием Acton X1 появился на российских тротуарах в 2019 году, но и в 2020 конкуренции покат нет. Корпус из 7-и слоев канадского клена и алюминия. Заряжается батарея от Samsung за 1,5 часа, а запас хода 12 км (на практике еще меньше).
Максимальная скорость до 23 км/ч, когда активирован режим Pro. Есть режим езда назад и когда скейт едет рядом, пульта хватает до 10 м.
Средний ценник 16 200 ₽
| Нагрузка | 130 кг |
| Максимальная скорость | 40 км/ч |
| Запас хода | 30 км |
| Емкость аккумулятора | 7 А·ч |
| Мощность | 500 Вт |
| Вес | 5 кг |
Daibot
Но что делать когда электроскейт хочется, а платить 100 000 или 150 000 рублей нет возможности, выбирайте китайский электролонгборд Daibot за 24 000 р. Размеры впечатляющие: 970 x 240 x 150 мм, вес 8 кг.
Дека из канадского клена в 7-м слоев, райдер до 100 кг чувствует себя комфортно. Суммарная мощность 600 Вт (2 мотора). Аккумулятор спрятан под декой, через амортизирующую прокладку, так что прыгать можно свободно.
Управляется через пульт. Максимальная скорость 34 км/ч и проехали на одном заряде до 27 км.
Средний ценник 24 200 ₽
| Нагрузка | 100 кг |
| Максимальная скорость | 40 км/ч |
| Запас хода | 25 км |
| Емкость аккумулятора | 6.6 А·ч |
| Мощность | 600 Вт |
| Вес | 8.5 кг |
Технические характеристики
На рынке представлены разные модели гироскутеров, ховерборд и электроборды. Все виды различаются между собой по внешним параметрам и внутренним характеристикам.

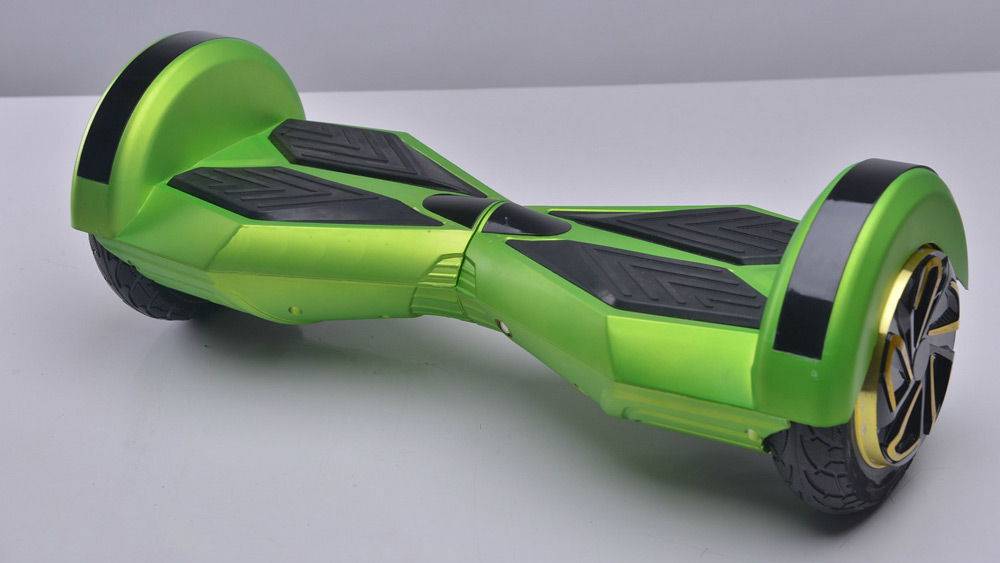

Гироскутер
Сам гироскутер произошел от сегвея и не является скейтбордом, он не предназначен для трюков и набора высокой скорости. Но устройство просто в управлении и подходит для ежедневных прогулок.
Гаджеты различаются по размеру колес. Например, модели с 4,5-дюймовыми колесами удобны для детей, но не предназначены для неровных дорог. Средним считается размер 8 дюймов, а более мощные и быстрые гироскутеры имеют 10-дюймовые колеса.
Мощность аккумулятора также варьируется в зависимости от размера устройства. Чем массивнее, тем выше мощность.
Скорость гироскутера будет зависеть от вышеперечисленных характеристик и веса пользователя. Так, самый быстрый гаджет на ровной дороге способен развить скорость 25 км/ч.

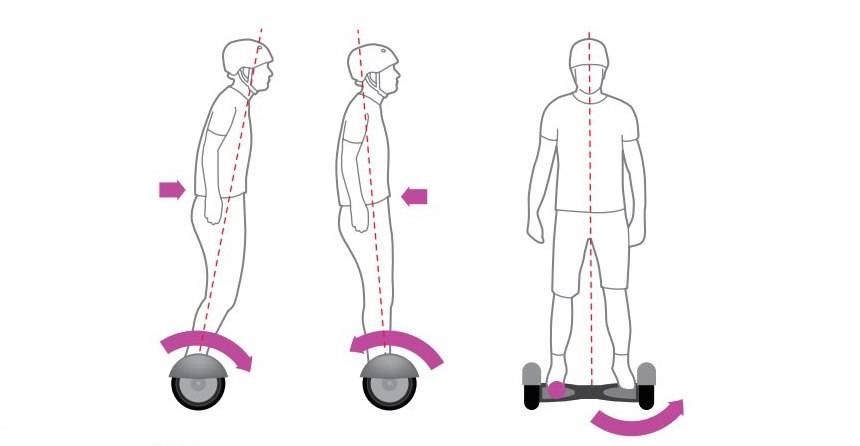

Управляется устройство с помощью движения корпуса. Наклон вперед — старт и движение. Небольшое отклонение тела назад затормозит гироскутер.
Ховерборд
Это разновидность гироскутера, однако ховерборд имеет свои особенности. Внешне он больше похож на электроскейтборд, однако имеет 1 большое колесо посередине.
Управляется он наклонами не вперед и назад, а вправо и влево. А прорезиненная поверхность позволяет устойчиво держаться на ногах и ловко маневрировать на дороге, объезжая неровности.
Батареи в нем также литий-ионные, а их мощность примерно 4000 мАч. На одном заряде ховерборд способен проехать до 20-25 км, а на полную зарядку уходит пара часов.
Гаджет имеет встроенные колонки, с помощью которых можно контролировать заряд батареи, скорость и количество пройденного пути. Дополнительно на устройстве есть подсветка для езды в вечернее и ночное время.
Электрический скейтборд
Существует множество моделей электрических скейтов с различными характеристиками, мощностями и для разных целей.
На одном устройстве может присутствовать несколько двигателей, что увеличит его мощность. Она варьируется от 150 до 330 Вт. Максимальная скорость на разных моделях гаджета может быть от 15 до 40 км/ч. Но некоторые спортивные скейты разгоняются и до 90 км/ч.
Аккумуляторы расположены на обратной поверхности, заряжаются они за несколько часов, а хватает их на 20 км и более.
Выделяют борды для городского использования, которые имеют узкие и гладкие колеса, средний вес и низкую мощность. А также внедорожные модели, с широкими шинами и более крупными габаритами.
Исправно работает в сырую погоду
Однако следует осторожно кататься на нем по мокрому покрытию, так как сцепление с дорогой ослабевает
Дополнительно можно установить фару, которая будет освещать путь.
⇡#Mellow – электромотор для вашего скейта
На улицах нашей страны, особенно в крупных городах, этим летом можно заметить необычно разношерстный набор средств передвижения. Создание велодорожек, качественное асфальтирование пешеходных зон и популяризация здорового образа жизни привели к тому, что теперь большое количество горожан проводят выходные на улице, катаясь на велосипедах, самокатах и скейтах. И если раньше у взрослых не было альтернатив велосипеду и роликам, то теперь на рынке представлены линейки самокатов и скейтов не только для детей.
Но, в отличие от роликов и велосипедов, скейты не позволяют развить хорошую скорость на прямых участках или тем более при езде в гору. Новый проект с Kickstarter должен исправить ситуацию: Mellow – это электромотор для скейта, подходящий к любому виду досок.
Для многих скейтборд является одним из главных средств экстремального времяпрепровождения в городской местности. Вот только отличным средством передвижения его никак нельзя назвать: в некоторых случаях добраться до нужного места проще и быстрее будет пешком, не говоря уже об общественном транспорте. В теории Mellow позволит сделать из скейта несколько более рациональное и быстрое транспортное средство. Самое удобное, что такой мотор можно установить практически на любой вид досок.
Мотор устанавливается вместе с двумя колесами и рассчитан на задний привод, что вполне логично. Не стоит бояться, что скейтборд с Mellow превратится в полностью электрическое средство передвижения: колеса не блокируются мотором и скейт по-прежнему может ехать на обычном ходу. При большом желании мотор можно самостоятельно снимать и крепить снова, поскольку фиксируется он при помощи обыкновенных винтов — тех же, которыми крепится стандартная пара колес. Недостатком Mellow является, конечно же, увеличение массы скейта: плюс 2,5 кг — это достаточно серьезная прибавка в весе для такого средства передвижения, особенно если пытаться совершать на нем различные трюки. Так что во многом установка Mellow лишает скейтборд его главного предназначения.
| Технические характеристики Mellow | |
| Максимальная дистанция на одной зарядке | 15 км |
| Максимальная скорость | 40 км/ч |
| Масса | 2,5 кг |
| Диаметр колес | 79 мм |
| Материал | Алюминий |
| Размеры | 370 × 280 × 55 мм |
| Цена | от 900 евро |
| Гарантия | 2 года |
В комплект входит удобный контроллер для управления скоростью, крепящийся на ладони. С помощью LED-индикатора он показывает уровень зарядки, а о совсем низком заряде предупреждает вибрацией. Крепление контроллера позволит удержать его даже в раскрытой ладони во время езды. Ехать можно в нескольких режимах. Самое главное — скорость: Mellow может развивать до 40 км/ч — и это впечатляет. Создатели дают гарантию, что даже на максимальной скорости электромотор не откажет и не развалится, однако умалчивают о том, что передняя пара колес может не выдержать такую скорость. На одном заряде батареи можно проехать 15 километров — этого вполне хватит, чтобы эдак полчаса покататься по городу.
Сигвей без руля – и как это называется?
Вот как раз сигвей без руля и называется гироскутер. Мысль автора была проста: сигвей, в общем-то, всем хорош, но уж очень он громоздкий. Если сделать так, чтобы транспорт помещался хотя бы в рюкзак, было бы на порядок лучше. Как этого добиться? Очевидно, что для начала нужно убрать все массивные части.
Сказано – сделано: платформа для ног стала гораздо меньше, большие колёса уступили место 10.5-дюймовым, а руль… а руля больше нет. В итоге, получилась вполне изящная двухколёсная конструкция, которая легко помещается в обычную спортивную сумку. Цель достигнута!
Правда, остаётся один вопрос: с тем, как называется сигвей без руля (или «мини-сигвей»), мы разобрались. А как им управлять-то, если руля нет?
Как устроен?
Внешне электрический скейт похож на своего безмоторного предка. Однако даже неподготовленный человек наверняка заметит несколько особенностей, отличающих этот агрегат от обычной колёсной доски.
Во-первых, он более массивный и тяжёлый. Во-вторых, такие модели часто оборудуют более крупными колёсами для проезда по гравию, брусчатке и грунтовым дорогам.
Электронные борды бывают разными. Вы наверняка слышали такие слова:
- электроборд;
- гироскутер;
- ховерборд.
У электроборда четыре колеса, а у гироскутера всего два больших колеса.
Теоретически, гироскутер к бордам не имеет никакого отношения, так как стал не результатом эволюции скейта, а произошёл от такого же электронного устройства только с ручкой. Но форма строения и внешний вид — поперечная перекладина с колёсами по краям — у многих вызывают ассоциации именно со скейтами. Поэтому в этой статье мы поговорим и об этих устройствах тоже.
Ховерборд — это не мифический скейт, «засвеченный» в картине «Назад в будущее». Это борд с одним роликом, установленным посередине доски.
Мотор
Электрический скейт может обладать одним или несколькими моторами. У самых маломощных бордов предельная скорость катания достигает примерно 15 километров в час. Более мощные модели могут разогнаться до 40 километров в час, что позволяет использовать их не только для прогулочного катания, но и, например, для поездок на работу.
Нужно отметить, что, называя такой предел скорости, мы говорим об обычных любительских моделях, продающихся в магазинах. Однако известны спортивные модели, которые могут разгоняться до 90 километров в час. Но без специальной подготовки (а иногда и при наличии такой) кататься на таких снарядах очень опасно.
Мотор скейта приводится в действие человеком. При желании его можно отключить и кататься на электроборде, как на безмоторном снаряде.
Батарея
Энергию электрический скейт черпает от литиево-ионных аккумуляторов, встроенных в конструкцию борда.
Мощность таких батарей невелика, однако и мотор расходует немного энергии. Поэтому на одном заряде можно проехать около двадцати километров.
Заряжать такой агрегат не сложнее, чем мобильный телефон. Достаточно розетки в 220 В и специального шнура, который продаётся в комплекте со снарядом. Большинство моделей полностью заряжаются примерно за два часа.
Тормоз
В моторном режиме торможение осуществляется дистанционно. При выключенных моторах тормозить придётся по старинке — ногами.
Торможение нерезкое. Средний тормозной путь достигает 12 метров.
Управление
Как правило, электронные скейты оснащаются специальными пультами дистанционного управления. Благодаря этим устройствам райдер может управлять направлением движения и тормозами.
Недостатки электрических скейтбордов
В главные недостатки описываемых в статье устройств можно записать их себестоимость. Нужно сказать, что она в значительной мере превышает цену традиционного скейтборда. Если делать акцент на именитые бренды, то такая игрушка стоит ой как дорого и некоторых любителей драйва ценник может запросто отпугнуть. Но не беда, всегда есть варианты подешевле!
Электронная составляющая берёт на себя весьма солидный процент стоимости аппарата. Если она выйдет из строя, рассчитывайте на серьезную сумму на её восстановление либо полную замену. Чтобы избежать подобного рода недоразумений, обращайтесь с гаджетом предельно аккуратно, тем более, что это не так уж и трудно.
При частой эксплуатации транспортного средства, вам придётся так же часто подвергать зарядке и аккумуляторную батарею. По итогу, из-за частых циклов разрядки-зарядки, аккумуляторная батарея очень быстро выработает свой ресурс.
Нюансы
Нужно точно знать — а нужен ли вам скейт на электрической тяге действительно? Может лучше сперва набраться опыта на обычной доске? Так ведь дешевле будет!
Если вы довольно массивный человек, страдающий к примеру от ожирения, то данное средство передвижения вам не подходит. Электродвигатель с большой вероятностью будет сильно греться, так как он может быть просто не рассчитан на подобную нагрузку.
Если вы планируете заезды на большие дистанции, то электроборд для вас просто не заменим, он существенно сохранит вам силы.
Передвигаться на электрических модификациях на порядок легче, нежели на их прародителях.
Заключение
Интересный девайс, не правда ли? Он доступен для многих, прост в эксплуатации, на нём легко научиться ездить. Кроме того, на рынке представлен весьма широкий ассортимент электрических скейтбордов, поэтому каждый желающий может приобрести наиболее подходящую ему модель. Остаётся только наслаждаться ездой этого незатейливого изобретения — это ли не прекрасно?
Устройство скейта
Скейт состоит из четырёх основных элементов:
- дека — так называется доска скейтборда, а её загнутые торцы — ноуз, что находится спереди, и тэйл, соответственно, — задняя часть;
- гриптэйп — стойкая к износу наждачная бумага, которая клеится на деку сверху и увеличивает сцепление подошв ботинок скейтбордиста с доской;
- подвески или траки, к которым крепятся колёса, что должны находиться целиком под декой;
- колёса — диаметр, жёсткость, материал изготовления, способ крепления — всё это может быть самым разным и связано с предполагаемой манерой езды и исполнения трюков.
Существуют в конструкции ещё и подшипники, но спорно выделение их в автономную часть. Лучше считать их составной частью подвески.
Что было до?
Транспорт, который помогает мне уже 3 года доезжать до офиса и студии быстрее и веселее (а еще и полезнее) – Micro Scooter Black. Если самокат – то только лучший. Кажется эту модель самоката швейцарцы будут выпускать еще пару лет. Успевайте.
Поделки из Декатлона и Спортмастера, хипстерские Xootr, а так же китайские разноцветные бестии – даже не рассматривайте. Нормальные парни покупают себе только Micro. И детям тоже.
Думая о электротранспорте проверил многое:
- моноколеса – сразу нет, мы же не в цирке
- гироскутеры – для фана, настоящие мужики их не покупают, максимум продают
- электросамокат – да, но нет легкой и надежной по конструкции модели
Тяжелые, неудобные, но модные штуки через пару дней надоедали.
А когда Никита написал: “Ник, есть электроскейт, хочешь написать обзор?”, я погрузился на секунду в свои юношеские четырнадцать. Скейт – то, что забросил как старую игрушку, приблизившись к тридцати. А теперь это модно, легально и электро. “Конечно, да!”, – ответил я.
Электроскейт: что это, устройство, разновидности, преимущества и недостатки
Многие из нас помнят ещё с детства старые добрые скейты, да и сейчас они пользуются большим спросом. Но прогресс не стоит на месте, а производители с превеликой настойчивостью спешат предлагать нам всё новые «игрушки» для забавы. И вот теперь, на рынке можно встретить не что иное, как тот самый «скейт», только уже электрический! Вам теперь не придётся постоянно дёргаться ногами, стараясь при этом как можно сильнее оттолкнуться от дорожной поверхности для набора максимальной скорости. От наездника не требуется никаких причудливых телодвижений, на электроскейте вам вообще практически не придётся шевелиться!
С другой стороны, если вы приобретаете подобный девайс из-за азарта, то будьте уверены на 100% в том, что он вам обеспечен. Доски оборудованные электромотором расширяют возможности экстримала, позволяя исполнителю выполнять более изощрённые манёвры. На российском рынке аппараты появились относительно недавно, однако они уже успели завоевать большую популярность у поклонников отменно повеселиться.
Это специфический электрический транспорт, который может двигаться вперёд, назад, а также поворачивать. Электроскейтбордом можно управлять с лёгкостью и при этом он имеет повышенную манёвренность, если сравнивать изделие с обыкновенными скейтами. Научиться ездить на электроскейте очень просто: первым делом нужно ознакомиться с устройством электроборда, принципом его работы и немного попрактиковаться. Маневрирование устройством осуществляется посредством пульта дистанционного управления. На такой казалось бы игрушке, можно направиться в магазин, на работу, да и просто прогуляться по городу.
Сколько стоит гироскутер?
Мини-сигвей не зря называется не только одним из самых удобных, но и одним из самых экономичных моторизованных транспортных средств. Во-первых, он работает на электрической энергии, а значит, один километр пути обойдётся Вам примерно в одну копейку. Во-вторых, сам гироскутер можно купить за вполне гуманную сумму денег:
Мини-сигвей эконом-класса обойдётся Вам в пределах 12-13 тысяч рублей. Да, минимум опций, никаких «наворотов», но это будет удобный и надёжный транспорт на каждый день;
«Средний вариант» стоит 20-25 тысяч, отличается он просто чуть лучшими характеристиками: больше запас хода, мягче отрабатывается микропрофиль дороги и т. д;
Топовые модели, скоростные, со встроенными колонками и прочими опциями, стоят порядка 30-35 тысяч. За эти деньги Вы получаете лучшее, что есть на рынке.
Надеемся, после прочтения статьи у Вас не осталось вопросов о том, как называется электрическая доска на двух колёсах, и для чего она нужна. Приятного катания!
Даю бесплатные консультации по подбору оборудования, даже, если будете покупать не в нашем магазине. Моя цель подобрать для вас именно то, что будет доставлять вам удовольствие во время катания и в тоже время оптимально по соотношению цена-качество. Для того, чтобы выбрать подходящий электротранспорт, нам надо знать: для кого покупаете, где будете кататься, возраст, вес будущего владельца, а также бюджет, в который хотели бы уложиться.
Двигатель электрического скейта
В распоряжении девайса может быть один либо несколько электродвижков. У слабых вариантов максимальная скорость может доходить до отметки 15 км/ч, а вот модификации с более мощным силовым агрегатом могут разгоняться до внушительных как для такого средства передвижения 40 км/ч. Этих параметров вполне хватает для обычных прогулок и марш-бросков к месту работы. Подобные показатели максимальной скорости свойственны гражданским вариациям электрических скейтов, однако на рынке имеют место и спортивные исполнения, развивающие под 90 км/ч! Безусловно, двигаться на подобной побрякушке с такой скоростью весьма опасно для райдера. Тут без спецподготовки не обойтись. Движок управляется наездником и если нужно, его можно просто отключить, превратив тем самым электрифицированный борд в обыкновенный.
Как сделать скейт с мотором своими руками
Скейт с мотором является отличным устройством не только для детей, но и взрослых. Однако он стоит дорого и не для каждого доступен. Между тем можно собрать электроскейт самостоятельно, если есть двигатель от машины.
Можно ли сделать скейт с мотором своими руками?
Скейт, оснащенный мотором является видоизмененной и усовершенствованной версией скейтборда. Он функционирует за счет маленького электродвигателя. Такая доска удобна в эксплуатации. Она не занимает много места и быстро ездит. Цены на нее начинаются с 25 000 руб.
Все больше людей интересуются, можно ли сделать электрический скейтборд своими руками. Один умелец уже собрал электроскейт самостоятельно. Причем изобретение может составить конкуренцию купленным брендовым изделиям. Это возможно даже при относительно ограниченном бюджете.
Изобретатель утверждает, что его скейтборд с электродвигателем развивает скорость до 30 км/ч, имеет тормоза и пробег 10 км. Автору пришлось покупать большую часть запчастей.
Необходимые инструменты и материалы
Изготовление скейта с двигателем является недорогим проектом. Самоделка может состоять как из старого борда, так и быть новой. В последнем случае она включает в себя основу, колеса, двигатель и некоторые иные элементы. Дизайн скейта может быть каким угодно. Это будет зависеть от личных предпочтений. По внешнему виду электроскейт мало чем отличается от простых досок.
Чтобы сделать аналогичное средство передвижения, нужно позаботиться о необходимых инструментах и расходных материалах для сборки:
- колеса большого размера;
- ведомая звездочка и цепь;
- батареи;
- фанера;
- болты и гайки;
- мотор;
- регулятор для двигателя;
- кабель;
- контроллер для зарядки;
- отвертки и гаечные ключи;
- паяльник;
- дрель;
- болгарка и др.
Автор использовал для своей самоделки бесщеточный двигатель. Благодаря большим колесам скейт с двигателем легко преодолевает неровности асфальта и грунтовые дороги.
Пошаговая инструкция изготовления электроскейтборда
Существует масса пошаговых инструкций, как сделать электро скейт самостоятельно. Ниже представлена одна из них.
Для платформы лучшим выбором станет лонгборд, который имеет большую длину, чем привычные доски. Он достаточно устойчив. На такой доске больше пространства для установки электрических запчастей.
Крепление ведомой звездочки к колесу является одним из наиболее важных шагов. Такой элемент должен располагаться строго по центру колеса. В противном случае звездочка будет часто отваливаться, а натянуть ее не удастся. Необходимо обеспечить надежную и правильную фиксацию. Существуют различные виды колес. Поэтому крепят звездочки также по-разному.
Изобретатель предпочел фиксацию посредством специального переходника, вырезанного из фанеры. Сначала надо вырезать диск подходящего диаметра. Он будет крепиться к колесу. Затем нужно просверлить 5 отверстий.
Они понадобятся для фиксации винтов. Дополнительно необходимо сделать отверстие по центру. Через него будет проходить ось. Также потребуется просверлить еще 3 отверстия для винтов, крепящих звездочку.
В конце понадобится расширить отверстие под ось.
Надо разобраться с электроцепью. Если мотор бесщеточный, то нужен скоростной регулятор ESC. Необходимо определиться с емкостью источников питания и их типом. Наиболее предпочтительными являются литиевые. Для сборки электроники необходимо набраться терпения и позаботиться о термоусадках.
Цепная передача необходима для крутящего момента двигателя. Для подобных целей подойдет и ремень
Однако важно правильно определить соотношение звездочек. Данное вычисление зависит от особенностей электромотора
Чем больше у него обороты, тем сильнее нужно занизить звездочки, которые можно купить или изготовить самостоятельно. Найти такую запчасть легко в скутере и прочей технике.
Монтажная плита обеспечивает надежную фиксацию двигателя на скейте. Такая деталь сделана из алюминия. В уголке делают отверстия для крепления. Понадобится сделать несколько кронштейнов. Они нужны для фиксации мотора на плите. Вся сборка осуществляется на гайках с болтами. Материалом станут уголки из алюминия и пластины.
В конце монтажа цепи ненужные ее части можно убрать. Стоит попробовать включить двигатель и убедиться, что цепь правильно закреплена. Она не должна спадать.
Мотор работает исправно, если он создает нужную тягу для езды.
Катание на электроскейтборде доставляет массу положительных эмоций. Тем более теперь его можно собрать самостоятельно благодаря различным обучающим видеороликам и пошаговым руководствам. Главное, не забывать о технике безопасности при езде и надевать шлем.
