Для чего нужно снимать велосипедную вилку
Очевидно, что просто так демонтировать ее с велосипеда не нужно. Для этого есть ряд причин – замена, переборка и обслуживание. Под заменой понимается снятие непригодной детали и установка вместо нее новой.
Ремонт – частичная замена составляющих. Это могут быть подшипники, шайбы, пружина, демпфер или сальник. В обслуживание входит настройка, очистка, смазка.
Основные симптомы, которые указывают на то, чтобы снять вилку с велосипеда и привести ее в порядок:
- стук на ходу;
- вилка заклинила и не регулируется;
- износ подшипников;
- отсутствие смазки (скрипит);
- провороты, тяжелый ход руля;
- трещины на ногах и штанах.
Устройство классической передней амортизационной системы – металлическая пружина и резиновый демпфер. Усадка пружины и удлинение эластомерного стержня ухудшают свойства амортизатора, из-за чего он становится жестким. Независимо от настройки, вилка будет стучать на препятствиях.
Стук на таких неровностях, как это было бы на жесткой вилке, «предсказывает» скорый ремонт
Люфт и тугой ход руля указывают на износ подшипников и уплотнительных колец, а также на загрязнение полости вилки. Подозрительный скрип при движении велосипеда говорит о том, что необходимо смазывать деталь, и без ее снятия не обойтись.
Любое механическое повреждение влечет за собой неожиданную поломку системы. При обнаружении трещин на корпусе и ногах вилку немедленно следует поменять на новую!
В разборке амортизатора своими руками понадобятся инструменты:
- набор отверток;
- плоский острый предмет;
- гаечные ключи + раздвижной;
- шестигранник;
- маленький молоток.
При работе необходимо будет очистить и смазать деталь заново, поэтому понадобятся баллончик со смазкой, несколько мягких тряпок и перчатки.
И несколько рекомендаций напоследок:
- проверять велосипедную вилку на целостность каждые 500 – 1000 км пробега;
- очищать ножки на сальниках каждые 150 – 200 км пути;
- несколько раз в сезон наносить немного смазки на сальниковую часть ног;
- специально для гидравлических амортизаторов – менять масло через каждые 5000 км пробега.
Как снять велосипедную вилку
Ниже будет представлена подробная инструкция по демонтажу передней амортизационной вилки с поясняющими картинками.
Первым делом выполняем подготовительные работы, а именно откручиваем все, что крепиться к вилке. В нашем случае это калипер тормозной системы, а также гидролиния передних дисковых тормозов, которая крепится зажимом к штанам вилки. Если у вас установлены тормоза типа V-brake, то демонтируем их. Это также касается датчика скорости, идущего от велокомпьютера, переднего крыла и т.д.
Откручиваем болты, фиксирующие вынос на рулевой трубе, а затем выкручиваем болт якоря вилки велосипеда.
- Аккуратно снимаем руль вместе с выносом и опускаем его вниз. На данном этапе следует действовать аккуратно, дабы не повредить гидролинии или случайным ударом металлических частей руля о раму не поцарапать последнюю.
Снимаем проставочные кольца и направляющую гильзу (конус). Для этого аккуратно поддеваем ее небольшой плоской отверткой в районе пропила. Затем достаем верхнее кольцо качения, и верхний подшипник. Все данные действия иллюстрированы картинками ниже.
Все операции выполнены и теперь можно аккуратно извлекать рулевую трубу из стакана. После этого нам осталось достать подшипник, нижнее кольцо качения и снять переднее колесо. Для этого мы ослабляем эксцентрик или откручиваем фиксирующие болты (в зависимости от типа крепления). На этом процесс снятия вилки велосипеда завершен.
Зачем снимать и разбирать вилку велосипеда
Вилка велосипеда, как и все остальные компоненты, могут подлежать замене, ремонту или обслуживанию. Поэтому прежде чем приступить к данным процедурам, нам необходимо снять ее с велосипеда, а в некоторых случаях и разобрать амортизатор по запчастям. В каких же случаях нам придется ее снимать? Прежде всего — это при ее замене на другую. Во вторых – может понабиться замена подшипников и/или опорных чашек, нанесение нового смазочного материала, а также, бывают случаи, когда необходимо выравнивать рулевую трубу или производить другие ремонтные работы.
Разобрать амортизатор вилки велосипеда чаще всего приходится для замены смазки или износившихся компонентов. Например, такими могут быть сальники (манжеты) и т.д.
Алгоритм демонтажа
Заранее стоит подготовить несколько инструментов для работы: гаечный ключ, небольшой молоток, пассатижи, газовый раздвижной ключ маленького размера, плоскую отвертку. Поскольку придется использовать масло, понадобится ненужная ветошь, а чтобы не перепачкать руки — перчатки. Чтобы демонтировать вилку, удобнее всего закрепить байк на специальной стойке-крепеже. Если ее нет, велосипед располагают вверх колесами (это не очень удобно, потому что руль нужно будет снять). Порядок работы:
С вилки, колеса удаляют грязь.
Отсоединяют тормоза и весь комплект проводов и других устройств, прикрепленных к вилочным «штанам».
Если на велосипеде установлены тормоза V-brake, достаточно разжать его колодки, если дисковые — нужно открутить калиптер, то есть сам тормоз, а затем открепить гидролинию от вилки.
Убирают со «штанов» датчик скорости, крылья.
Отсоединяют руль (поскольку на нем находится крепление гидролинии и другие тросики, не стоит пытаться полностью убрать руль, достаточно отжать на его выносе боковые и выкрутить якорный болт), аккуратно снимают, не повредив другие механизмы.
Чтобы снять велосипедную вилку, отверткой или любым тонким острым предметом поддевают фиксирующую металлическую шайбу выше стакана.
Таким же инструментом выпрессовывают уплотнительную прокладку, которая находится под шайбой
Отодвинув кольцо от края стакана, аккуратно вынимают его руками.

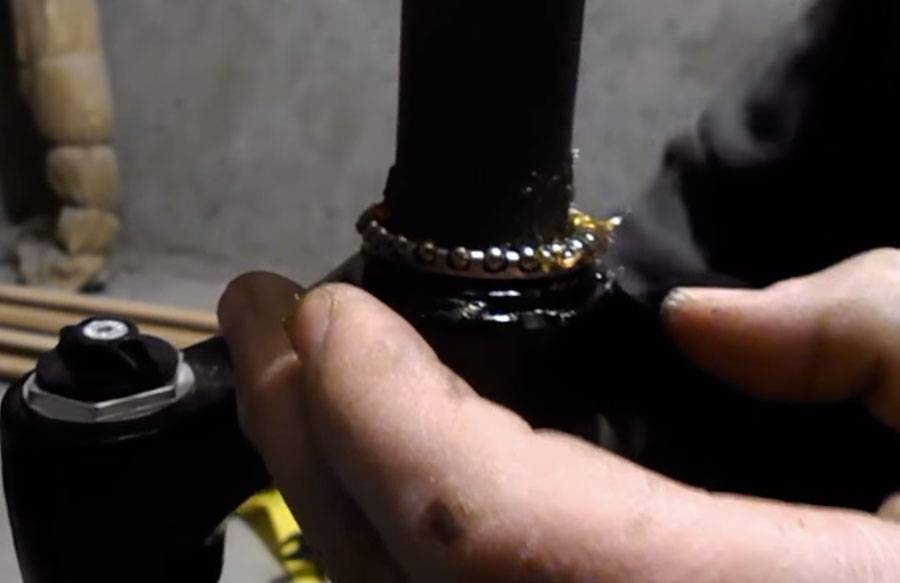

Раму велосипеда приподнимают и осторожно, не растеряв подшипники, вытягивают снизу переднюю вилку.
Чтобы отделить корону от штока, выбивают соединительное кольцо.
Используя плоскую отвертку и легонько постукивая по ней молотком, отделяют кольцо от края вилки. Для облегчения снятия под ним впереди и сзади есть маленькие ложбинки.
Открутить крепления руля и снять егоАккуратно снять фиксирующую шайбуОтделить корону от штока
КАК МЕНЯЕТСЯ ГЕОМЕТРИЯ ВЕЛОСИПЕДА ВО ВРЕМЯ РАБОТЫ АМОРТИЗАТОРОВ
В момент, когда происходит торможение и велосипед клюёт носом во время сжатия амортизационной вилки, колесная база уменьшается, но, в то же время, Trail ещё больше уменьшается, а следовательно, становиться меньше и Ку. Получается, что во время торможения, управляемость велосипедов становится больше, но падает устойчивость. Та же ситуация наблюдается и при педалировании стоя, в момент, когда велосипедист приближает корпус ближе к рулю и во время спуска с горки, особенно, если осуществляется интенсивное притормаживание передним колесом.
Теперь, если нагрузить багажник тяжелым грузом (красивой девушкой) или сделать меньше ход заднего амортизатора (установить менее длинный амортизатор) у двухподвеса, то положение изменится на прямо противоположное. Trail станет больше, Ку повысится, велосипед будет более устойчив, но управлять им станет труднее. Это, без сомнений, знакомо большинству вело-туристов. С плотно нагруженным багажником, велосипед едет уверенно, как танк, в особенности, если набран хороший разгон. Но осуществить поворот или проезд по извилистой тропинке с невысокой скоростью, ой как непросто.
Сегодня многие байки, предназначенные для экстрима, оснащены длинными дропаутами задних перьев, дающими возможность в широких пределах сдвинуть заднюю ось или установить колесо, имеющее меньший диаметр, вместо 26-ти — 24 дюйма. Никого не удивит тот факт, что во время этого изменяется управляемость и устойчивость велосипеда.
В продаже уже есть первые трейловые велосипеды, геометрия которых изменяется прямо во время езды, причем в широких пределах. К примеру, новинка сезона, велосипед BIONICON EDISON. При помощи промышленного клапана, применяемого в устройствах пневмолиний и пневмоавтоматики, можно изменить геометрию рамы на 6 градусов! Наклон рулевой трубы – от 67,5° до 73.5°. Наклон подседельной трубы от 71°до 77°. Ход переднего амортизатора от 69 до 147 мм, ход заднего амортизатора 142 мм при учете колёсной базы в 1056 мм. Теперь, на одном велосипеде можно и эффектно съезжать с крутого склона, и катить в стиле кросс-кантри.
Тюнинг байка или как улучшить ездовые качества велосипеда Замена заднего амортизатора и передней амортизационной вилки на более короткие или длинные влияет на управляемость и устойчивость велосипеда. Это обязательно нужно учесть.
Продолжительность верхней трубы — это расстояние от оси подседельного штыря до оси рулевой трубы. Данное расстояние, совместно с длиной выноса, по большей части, определяет посадку велосипедиста. Помимо этого, размер верхней трубы существенно влияет на развесовку байка. Труба большой длины позволяет разгрузить переднее колесо, из-за чего могут возникнуть проскальзывания во время поворотов. Более короткая верхняя труба может стать причиной того, что колени будут цепляться за руль во время педалирования способом танцовщица. Люди, которые предпочитают ездить в стиле кросс-кантри, обычно выбирают трубу подлиннее, с длинным выносом (от 100 до 130мм), чтобы получить низкую, растянутую посадку.
Это затрудняет прохождение крутых поворотов и преодоление затрудненных участков, однако, основная борьба, чаще всего, происходит во время подъемов. Для фрирайда и скоростного спуска используют сочетание слегка укороченной верхней трубы и короткого выноса. Благодаря этому, на склоне велосипедист переносит свой вес далеко назад, тем самым, обеспечивая верное распределение нагрузки на каждое колесо. Помимо этого, дополнительная загруженность переднего колеса, при перемещении велосипедиста слегка вперёд, поможет преодолевать технически сложные участки.
Как разобрать амортизационную вилку велосипеда
После того как мы сняли амортизационную вилку с велосипеда, со всех вышеперечисленных компонентов, а именно подшипников, чашек и колец качения, а также рулевой трубы и других участков следует удалить старую отработанную смазку. Наносить новую пока не стоит, ее мы добавим на стадии установки вилки обратно в стакан.
Далее приступим к разборке амортизатора для дальнейшей замены смазки.
- Переворачиваем вилку и откручиваем крепежные болты.
- Снимаем штаны с ног вилки. В случае необходимости извлекаем сальники.
- Удаляем отработанный смазочный материал со всех доступных поверхностей. Данную процедуру можно оставить на потом и выполнить после полной разборки, но предпочтительней это сделать сразу, дабы избежать масленых следов на одежде, инструменте и т.д. Не забываем удалить грязь и смазку с манжет вилки велосипеда, а также внутри самих штанов.
- Затем снимаем нижние ограничители хода и упоры ограничителей. Для этого прилагаем небольшое усилие и стягиваем их со штоков.
- Откручиваем регулировки на каждой из ног вилки. Они откручиваются при помощи специального ключа, которого у нас, к сожалению, не было. Поэтому нам пришлось сделать самим самопальный ключ для этих дел. Фотку мы приложим ниже, вдруг кому пригодится. Достаем пружины с крышками и эластомерами, а также два штока (по одному из каждой ноги).
- Удаляем старую смазку со всех поверхностей вилки.
На этом процесс разборки амортизатора вилки велосипеда закончен. Далее следует нанести новую смазку. Что можно использовать в качестве смазки мы рассмотрим ниже.
Настройка
Набор настроек зависит от типа и производителя. Рассмотрим все возможные. Единого типа переключателей так и не выработано, потому настраивать каждую переднюю вилку придётся по инструкции производителя.
LockOut – блокировка хода
Блокировка есть практически на любой вилке. Этот переключатель используется чаще всего не при подготовке, а в процессе катания, например, перед горкой или скоростным участком на асфальте. Злоупотреблять функцией не стоит. Значительно сэкономив силы, легко получить серьёзный удар по рукам на малейшей кочке и сломать при этом переключатель. Кроме того, для велосипеда такой ход тоже не сулит ничего хорошего.
Вилка Manitou Black Elite со включенным LockOut
Preload – предварительная нагрузка
Предварительная нагрузка обычно настраивается внешним переключателем, но бывает (на самых дешёвых и самых дорогих моделях) — простой заменой пружин. Влияет на амортизацию, а конкретно — на реальную жёсткость пружины, путём её докручивания. В спортивных комплектах при настройке заменой пружины различный уровень жёсткости отмечается цветом.
Compression & Rebound – скорость сжатия и возврата
Настройка встречается у вилок хорошего уровня. Отвечает за скорость возврата и сопротивление сжатию переключатель обычно с двух сторон — на ногах. Чаще всего регулируется именно возврат — для прыжков и даунхилла помедленнее, чтобы не вылетала быстрее, для катания побыстрее, дабы не терялось сцепление, и энергия педалирования не уходила в перекос рамы.
Extension control – длина хода
Расширенный вариант блокировки — добавляются несколько позиций, фиксирующих уход по определённой длине. Например, на уровне 100 мм при максимальном ходе в 150 мм для прямых участков вместо прыжков. Риски использования таких переключателей аналогичны блокированию. При активной нагрузке переключатель можно сломать. В любом случае, настройка востребована достаточно мало, поэтому она встречается только на единичных моделях.
Особенности детали
Передняя вилка — неотъемлемая часть веломашины, многофункциональный механизм ее рулевого управления. Главные ее «обязанности»:
- соответствие поворота колеса углу поворота руля;
- удержание правильной траектории колеса;
- смягчение нагрузок при ударах колеса, торможении передним тормозом;
- снижение износа рамы, других элементов байка.
По принципу устройства вилки бывают:
- жесткими или ригид — устанавливаются на детские, шоссейные модели, ситибайки;
- мягкими или амортизационными — необходимы для любого горного велосипеда продвинутого класса.
Амортизационные вилки высокого качества настраиваются под условия езды. В дорогих моделях могут регулироваться скорость сжатия и разжимания, изменение ее хода (жесткость). Также есть возможность подгонки полной или пробиваемой блокировки действий и степени минимальной нагрузки (когда срабатывает передний амортизатор).
Съем вилочного механизма бывает необходим:
- при полной замене вилки на велосипеде;
- если нужно заменить сальники или подшипники;
- для нанесения новой смазки;
- для выравнивания рулевой трубки.
Возникновение при езде посторонних звуков или «заедание» руля являются признаками необходимости проверки вне плана передней вилки велосипеда. Срочный ее ремонт требуется при:
- стуке, скрипе во время движения;
- заклинивании вилки, не позволяющем осуществить регулировку;
- проворачивании руля, утяжелении его хода;
- появлении характерных трещин на «ногах» или «штанах».
Если проблема случается вдали от населенного пункта и специализированная помощь недоступна, нужно уметь снять вилку с велосипеда и починить ее. С профилактической же целью чистка, смазывание «ног» на сальниках необходимы каждые 150 км пробега. А вот разборка передней вилки, ее переборка — каждые 4000 пробега или чаще (если велосипед эксплуатируется на песке или другом грунте с абразивными свойствами).
Жесткая
Амортизационная
Сталь
Карбон
Алюминий
Разборка передней вилки на запчасти
Для замены деталь разбирать не нужно, а вот ее ремонт потребует «влезть» в механизм и тщательно покопаться в нем. Рассмотрим, как перебрать амортизационную вилку пружинно-эластомерного типа:
- Отвинтить нижние крепления с помощью шестигранного ключа.
- Выкрутить болт регулировки сжатия пружины – Preload. Он является основным регулятором хода амортизатора.
- Вынуть эластомер-ограничитель, или демпфер.
- Снять «штаны».
- При помощи отвертки извлечь из штанов уплотнители.

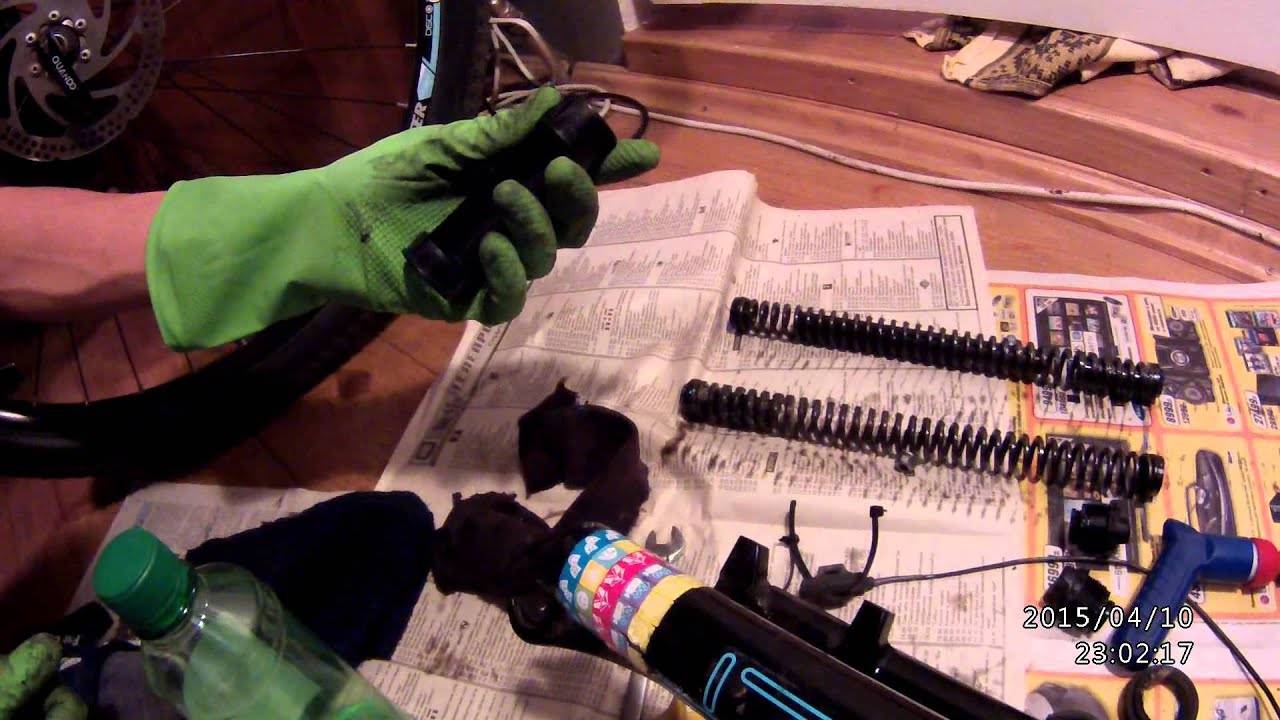

Любуемся на амортизационную вилку в разобранном виде: слева – ноги, справа – «штаны»
К основным причинам, почему вилка скрипит, издает стуки и не сглаживает колебания на ходу велосипеда, относится износ деталей, попадание воды и грязи, отсутствие внутренней смазки. Приводим в порядок:
- Удалить всю грязь с внутренней поверхности штанов.
- Тщательно протереть ноги вилки, пружину и уплотнители.
- По необходимости заменить неисправную деталь.
- Поставить эластомерный демпфер (залить масло через ниппель для гидравлической вилки).
- Смазать внутреннюю полость – впрыснуть масло из баллончика.
- Установить крепежный болт и Preload.
Так выглядит переборка велосипедной вилки своими руками. Нужна ли она для новой детали? Существует мнение, что перебранная сразу вилка будет лучше настроена и дольше прослужит. Здесь многое зависит от качества комплекта, а выяснится это в реальных условиях катания.
Плановый ремонт делается по необходимости, переборка раз в сезон. И конечно, не стоит забывать о профилактике. После каждой поездки удалять грязь с поверхности сальников, смазывать, проверять крепления и целостность.
Если вы не знаете как снять и разобрать амортизационную вилку горного велосипеда для обслуживания, ремонта или ее замены, то эта статья вам поможет узнать что для этого нужно, и как это сделать в домашних условиях. Так же здесь будут рассмотрены такие вопросы: как и чем смазать переднюю вилку, периодичность обслуживания и прочие советы по данной теме. Все это будет представлено в виде подробной инструкции с картинками для каждого действия, а также подобрано видео по разборке амортизационной вилки велосипеда. В данной статье мы разберем пружинно-эластомерную вилку RST GILA 100 mm с креплениями под дисковый тормоз.
Вилка велосипеда, как и все остальные компоненты, могут подлежать замене, ремонту или обслуживанию. Поэтому прежде чем приступить к данным процедурам, нам необходимо снять ее с велосипеда, а в некоторых случаях и разобрать амортизатор по запчастям. В каких же случаях нам придется ее снимать? Прежде всего — это при ее замене на другую. Во вторых – может понабиться замена подшипников и/или опорных чашек, нанесение нового смазочного материала, а также, бывают случаи, когда необходимо выравнивать рулевую трубу или производить другие ремонтные работы.
Разобрать амортизатор вилки велосипеда чаще всего приходится для замены смазки или износившихся компонентов. Например, такими могут быть сальники (манжеты) и т.д.
Как устроен задний амортизатор?
Задний амортизатор это рессора (пружина) и демпфер – собственно, то устройство, которое и гасит качения и колебания. Он выглядит как масляный или воздушный картридж, в зависимости от типа.
Задний амортизатор отвечает за минимизирование нагрузки на ваш позвоночник во время езды по пересеченной местности. Уровень и качество демпфера, а также его цена, зависят именно от его способности демпфировать – то есть поглощать.
Процесс разбора и снятия заднего амортизатора похож на процесс разбора передних вилок.
Переворачиваем велосипед, начинаем снимать колесо. Откручиваем резьбовое стопорное колесо и видим, что там находится задняя звезда – трещотка или кассета, в зависимости от вида. Скорее всего, у вас стоят кассетные втулки.
Основная сложность заключается в том, чтобы осторожно и аккуратно снять звездочку и втулку. После этого можно спокойно снимать задний амортизатор. Однако если вы снимаете задний амортизатор не с целью профилактики, а с целью ремонта, и хотите, например, устранить скрип или скрежет, то причину вы вряд ли найдете и придется в любом случае обращаться в сервис
Однако если вы снимаете задний амортизатор не с целью профилактики, а с целью ремонта, и хотите, например, устранить скрип или скрежет, то причину вы вряд ли найдете и придется в любом случае обращаться в сервис.
Помните, всегда можно доверить ремонт обслуживание передней пружинной вилки профессионалам. Они помогут разобрать и смазать вилки велосипеда
Но, например, то самое обслуживание переднего пружинного амортизатора велосипеда — это процесс, который важно понимать любому, кто заботливо относится к своему двухколесному транспортному средству
Ремонт велосипеда своими руками — видео инструкция поможет выполнить любую задачу.
Ремонт вилки велосипеда
Горный велосипед, да и вообще практически любой современный велосипед сегодня сложно представить без системы амортизации, призванной эффективно и доступно повышать управляемость и комфортность езды на данном виде транспорта.
Чаще всего велосипеды оснащены передней амортизационной вилкой, благодаря которой велосипедистам гораздо легче преодолевать дорожные неровности даже при высокой скорости движения, при этом нагрузка на ладони и кисти во время езды минимальна. Уменьшая вибрационный эффект, грамотно подобранная и отрегулированная вилка способствует продлению срока службы других компонентов велосипеда, в частности рамы и рулевых подшипников.
Срок службы самой вилки может быть продлен в несколько раз за счет грамотного ухода и регулярного техобслуживания.
Как снять и поставить вилку – пошаговая инструкция
На первом этапе нужно освободиться от переднего колеса. Для этого переворачиваем велосипед вверх ногами. Ободные тормоза разжать, откинув зажимную дугу. С дисками можно сразу приступить к снятию колеса. Тут же снимаются крылья и прочие приспособления.
Ставим байк в привычное положение. Теперь нужно вытащить руль и извлечь вилку из стакана:
1. Отжать боковые болты на выносе руля.
2. Полностью выкрутить крепеж рулевого штыря, или «якорный» болт.
3. Руль аккуратно вынимается с вилки. Сразу же можно протереть трубу мягкой тряпочкой.
4. Тонким острым предметом (отверткой или канцелярским ножом) поддеть фиксирующую металлическую шайбу над стаканом.
Этим же инструментом выпрессовать уплотнительную прокладку под шайбой. Как только кольцо отойдет от края стакана, аккуратно вытянуть его руками.
5. Приподнять раму и предельно аккуратно вытянуть вилку снизу. Почему? Чтобы не повредить и не растерять подшипники.
6. Далее нужно отделить корону от штока. Для этого необходимо выбить соединительное кольцо, на которое ложится подшипник рулевой колонки.
Аккуратно с помощью тонкого острого предмета и молоточка отделить кольцо от края вилки. На этом процесс снятия закончен.
Чистка тормозов велосипедного транспорта
Чистка тормозов велосипедного транспорта — подстройка. После каждого использования велосипеда нужно следить за чистотой ободов, колодок, ропора тормозов, в зависимости от того, какие у вас тормоза. Если они у вас дисковые, то для чистки вам пригодятся следующие материалы:
- непосредственно, ропор;
- вода;
- ацетон;
- средство для мытья посуды;
- порошок;
- тряпочки.
В первую очередь нужно в емкость налить горячую воду и добавить немного порошка, а далее в жидкость поместить ропор. Теперь следует очистить деталь с помощью зубной щетки, ополоснуть ропор под проточной водой и набрать в емкость чистую, нанести моющее средство на ропор, почистить щеткой. Далее необходимо смочить ацетоном тряпочку и протереть деталь дисковых тормозов. Колодки в домашних условиях чистятся по такому же принципу.
Некоторые детали велосипеда, например, втулка и руль практически не нуждаются в особой чистке своими руками: просто протирайте их, дабы не скапливалась пыль и мелкий мусор.
