Замена тормозного тросика на велосипеде

Какие тросики и оплетки используют на современных великах

На большинстве моделей устанавливаются тросы из стали. Чтобы с течением времени на поверхности не образовывались разрывы, производители защищают поверхность детали полимерными составами и тефлоном. Более долговечными считаются нержавеющие запчасти. Но любая запчасть имеет свой срок службы. Рано или поздно понадобится замена, при которой нужно знать, как натянуть тросик переключения скоростей на велосипеде, чтобы элемент работал правильно. Производители предлагают несколько вариантов тросов с различной оплеткой:

• витой — классический вариант;
• SIS — спиралевидная защита;
• SIS-SP — улучшенная версия.

Проверяем состояние тормозов

В первую очередь «расстегиваем» тормоз, как показано на фото.

Проверяем, как ходит тросик (G) в рубашке (A), нажимая и отпуская тормозную ручку и подтягивая тросик обратно пальцем – движение должно быть свободным, без задержек. Если тросик вытягивается тяжело, возможно, он, рубашка или его направляющая (C) повреждены, либо внутри рубашки или направляющей скопилась грязь. Их необходимо снять и почистить, либо заменить.

Проверяем состояние колодок (J). На них должны быть видны канавки для стока грязи (колодка не должна быть гладкой). Изношенные колодки без канавок необходимо заменить. Проверьте укомплектованность колодок шайбами и правильность их установки.

При установке новых колодок соблюдайте очередность шайб.

Рычаги тормоза (I) должны свободно поворачиваться на своих посадочных местах и раздвигаться пружинами после сжатия. Если движение затруднено, тормоз при работе может застревать в закрытом положении и тереть колодкой об обод. В этом случае можно снять рычаги с посадочных мест, почистить и смазать места контакта и установить обратно.

При установке обратите внимание, чтобы выступающий пин на рычаге попал в отверстие на раме, и чтобы на левом и правом рычаге отверстие было одно и то же

Проверка работоспособности тормозной системы

Определить состояние тормозов на велосипеде можно при помощи визуального осмотра либо наблюдений во время езды. К наиболее распространенным неполадкам механизма относят:

1. Специфические звуки. Это могут быть периодические постукивания, гул на скорости, скрип или свист. Подобные признаки свидетельствуют о неисправности колодок либо механических элементов.
2. Слабая реакция на усилие. Если тормоза плохо работают, не сразу замедляют обод, – это признак проблем с гидравликой или тросиками.
3. Механическое повреждение тросиков, деталей механизма. Обычно такие поломки можно обнаружить при визуальном осмотре.

После приобретения нового велосипеда в обязательном порядке проводится обкатка и регулировка тормозов, которую выполняют несколько раз после катания. Если байк не использовался на протяжении нескольких месяцев, особенно в холодное время года, колодки и механизмы нуждаются в полноценном сервисном обслуживании.

Поверхностные осмотры велосипедных тормозов необходимо осуществлять перед каждой поездкой. Следует удостовериться, что все элементы чистые, занимают свои места. При умеренной эксплуатации раз в полгода рекомендуется проходить проверку у квалифицированного специалиста. Существует ряд проблем, которые неопытный человек не сможет вовремя заметить и устранить. При интенсивном использовании придется проводить диагностику чаще – раз в 2–4 месяца.

Что такое манетки велосипеда, их виды и принцип действия

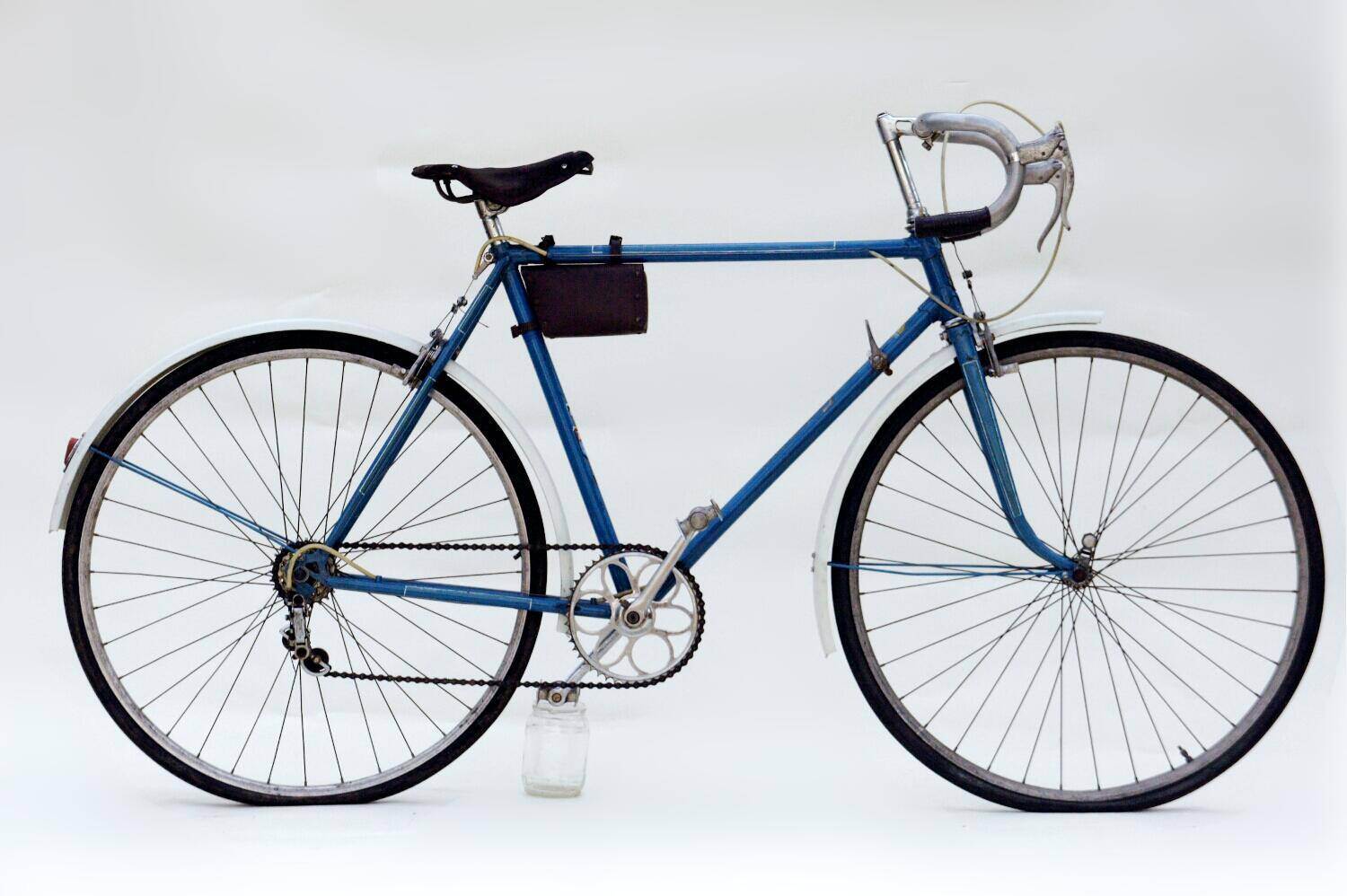

Манетки (или как их еще называют, шифтеры) велосипеда – это специальные приспособления, которые крепятся, в основном, на руле байка и служат для переключения скоростей (задних и/или передних), посредством натяжения или послабления троса идущего на перекидку. Помимо самого распространенного крепления «на руль», манетки могут устанавливаться на нижней трубе треугольника рамы велосипеда. Такую установку шифтеров вы могли наблюдать на спортивных велосипедах «Турист».

Классическая установка манеток на руль байка такова: шифтер заднего переключателя устанавливается с правой стороны, а переднего — с левой.

Есть несколько видов манеток, плюсы и минусы которых мы коротко рассмотрим ниже.

Грипшифтовые (GripShift)

Очень популярное решение, которое, в основном, применяется на манетках от компании SRAM (у Шимано его можно встретить на шифтерах уровня Tourney). Устанавливается после грипсы и представляет собой конструкцию вращающейся рукояти, при помощи которой происходит переключение скоростей. Поворачивая ручку манетки до щелчка в одну или другую сторону, вы или послабляете натяжение тросика трансмиссии или же натягиваете его, тем самым смещая перекидку на нужную передачу.

Минусом данной конструкции является возможность случайного переключения.

Плюсы грипшифтовых манеток: из-за отсутствия выступающих деталей, не сильно подвержены механическим повреждениям при падениях велосипедиста (по сравнению с триггерными двухрычажными).

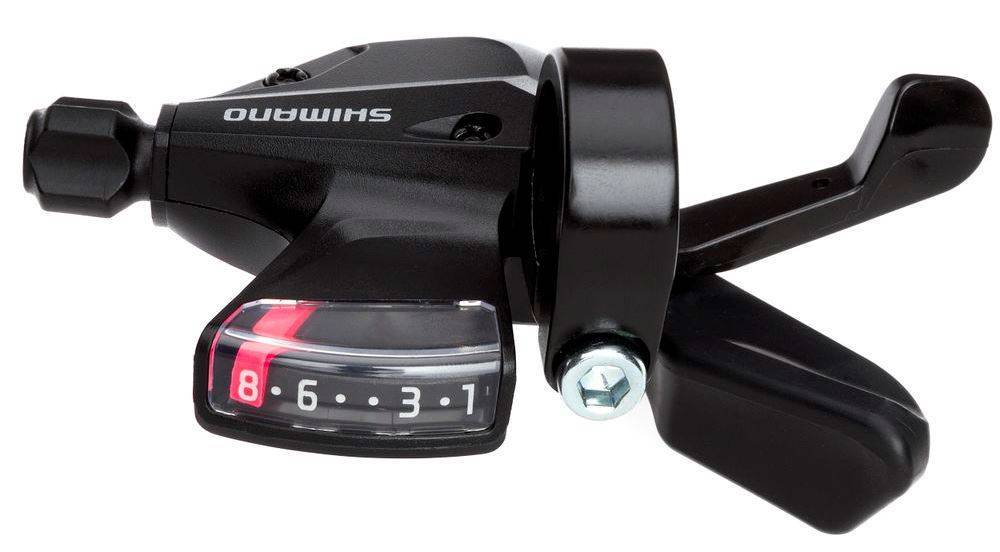

Триггерные

Бывают двухрычажные и однорычажные. На триггерных двухрычажных манетках переключение осуществляется при помощи двух рычажков, один из которых, при нажатии, натягивает трос (обычно расположен под большой палец руки), а второй — послабляет его (под указательный палец). На однорычажных натяжение троса все также осуществляется рычагом, а послабление (сброс) – специальной кнопкой. Триггерными они называются из-за принципа своего действия, т.к. при полном нажатии на рычаг происходит четкое переключение всего на одну скорость (сколько бы вы не продолжали давить), а возможность следующего переключения можно повторить только после его полного отжатия.

Плюсы: интуитивно понятное переключение, отсутствие случайного срабатывания.

Минусы: большая вероятность поломки при падении (много выступающих узлов).

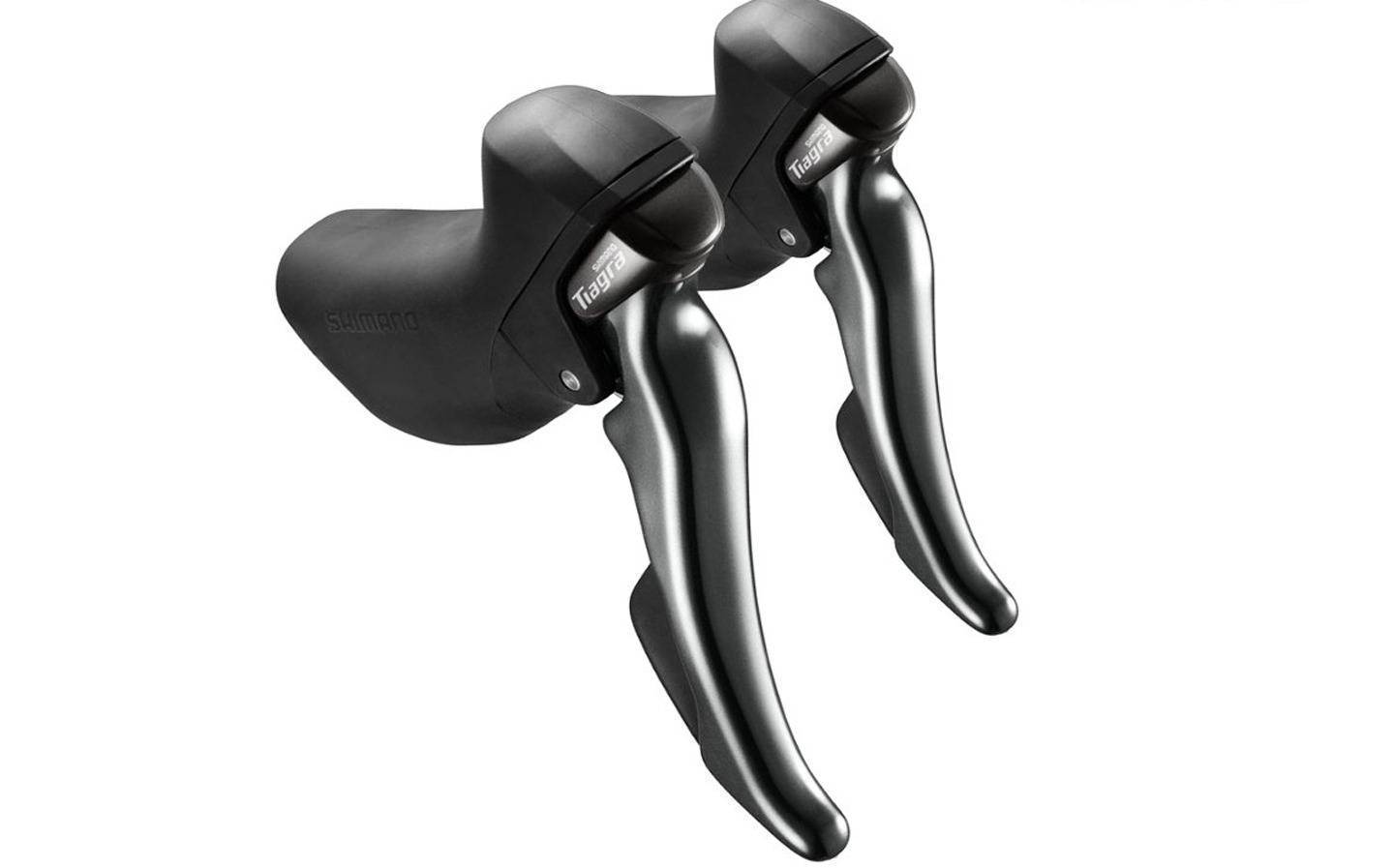

Моноблоки (Dual control)

Этот тип манеток велосипеда представляет собой монолитную конструкцию, которая является одновременно и рукоятками тормозов, и шифтерами. Данное решение очень популярно на шоссейных велосипедах, так как помогает уменьшить вес байка. Переключение на таких манетках-тормозах производится смещением рычага параллельно рулевой трубе в одну или другую сторону (в зависимости от нужной передачи), а торможение по классической схеме – надавливая ручку на себя.

Помимо этого есть моноблоки и для горных велосипедов. Там тормозная рукоять выполняет только свои прямые функции, а переключение осуществляется все теми же рычажками или вращающейся рукоятью. Минусом такой конструкции можно считать необходимость замены и тормозной рукоятки, и манетки (так как они находятся в одном корпусе) при выходе из строя одного из них.

Плюсы: меньший вес; простота использования.

Минусы: нет комбинаций с гидравлическими тормозами.

Что такое манетки велосипеда, их виды и принцип действия

Манетки (или как их еще называют, шифтеры) велосипеда – это специальные приспособления, которые крепятся, в основном, на руле байка и служат для переключения скоростей (задних и/или передних), посредством натяжения или послабления троса идущего на перекидку. Помимо самого распространенного крепления «на руль», манетки могут устанавливаться на нижней трубе треугольника рамы велосипеда. Такую установку шифтеров вы могли наблюдать на спортивных велосипедах «Турист».

Классическая установка манеток на руль байка такова: шифтер заднего переключателя устанавливается с правой стороны, а переднего — с левой.

Есть несколько видов манеток, плюсы и минусы которых мы коротко рассмотрим ниже.

Грипшифтовые (GripShift)

Очень популярное решение, которое, в основном, применяется на манетках от компании SRAM (у Шимано его можно встретить на шифтерах уровня Tourney). Устанавливается после грипсы и представляет собой конструкцию вращающейся рукояти, при помощи которой происходит переключение скоростей. Поворачивая ручку манетки до щелчка в одну или другую сторону, вы или послабляете натяжение тросика трансмиссии или же натягиваете его, тем самым смещая перекидку на нужную передачу.

Минусом данной конструкции является возможность случайного переключения.

Плюсы грипшифтовых манеток: из-за отсутствия выступающих деталей, не сильно подвержены механическим повреждениям при падениях велосипедиста (по сравнению с триггерными двухрычажными).

Триггерные

Бывают двухрычажные и однорычажные. На триггерных двухрычажных манетках переключение осуществляется при помощи двух рычажков, один из которых, при нажатии, натягивает трос (обычно расположен под большой палец руки), а второй — послабляет его (под указательный палец). На однорычажных натяжение троса все также осуществляется рычагом, а послабление (сброс) – специальной кнопкой. Триггерными они называются из-за принципа своего действия, т.к. при полном нажатии на рычаг происходит четкое переключение всего на одну скорость (сколько бы вы не продолжали давить), а возможность следующего переключения можно повторить только после его полного отжатия.

Плюсы: интуитивно понятное переключение, отсутствие случайного срабатывания.

Минусы: большая вероятность поломки при падении (много выступающих узлов).

Моноблоки (Dual control)

Этот тип манеток велосипеда представляет собой монолитную конструкцию, которая является одновременно и рукоятками тормозов, и шифтерами. Данное решение очень популярно на шоссейных велосипедах, так как помогает уменьшить вес байка. Переключение на таких манетках-тормозах производится смещением рычага параллельно рулевой трубе в одну или другую сторону (в зависимости от нужной передачи), а торможение по классической схеме – надавливая ручку на себя.

Помимо этого есть моноблоки и для горных велосипедов. Там тормозная рукоять выполняет только свои прямые функции, а переключение осуществляется все теми же рычажками или вращающейся рукоятью. Минусом такой конструкции можно считать необходимость замены и тормозной рукоятки, и манетки (так как они находятся в одном корпусе) при выходе из строя одного из них.

Плюсы: меньший вес; простота использования.

Минусы: нет комбинаций с гидравлическими тормозами.

Как поменять тросик

Тросик можно заменить в домашних условиях. Для этого не нужно использовать сложное оборудование. Все инструменты обычно есть в каждом доме. Порядок работы тоже не вызывает сложностей у человека с умелыми руками.

Что потребуется

Чтобы поменять тросик передачи или тормозов понадобятся:

• кусачки;
• шестигранные ключи;
• новый трос.

Новичкам желательно набросать план путь пролегания элемента до замены. В интернете есть инструкции по замене, но поиск материалов по конкретной модели займёт время.

Шаг за шагом

Замена троса переключения передач выполняется в несколько этапов:

1. Меняем положение заднего переключателя, чтобы он смотрел на маленькую велосипедную звёздочку, срезаем коник каната и откручиваем винт.
2. Откручиваем крышку, пока не станет видным конец тросика, и вытягиваем его. Чтобы освободить кончик, нужно будет оттянуть пружину.
3. Берём тросик, подготовленный на замену и устанавливаем его, повторяя траекторию пролегания старого элемента. Для регулировки направления используется шило или тонкая отвёртка.
4. Возвращаем на место крышку. Устанавливаем переключатель в исходное положение, если он сдвинулся.
5. Закручиваем винт, чтобы зафиксировать трос.
6. Обрезаем кабель, оставляя три сантиметра, обжимая его кончики.

Установка завершена.

Нестандартные ситуации

Не всегда необходима полная замена троса. Иногда можно использовать старую оплётку, если она осталась пригодной к эксплуатации. В некоторых случаях кабель и рубашка продаются отдельно. В этом случае необходимо смазать трос, продеть его в оплётки.

Замена тормозного тросика на велосипеде

Трос — неотъемлемая часть механической тормозной системы байка, которая обеспечивает передачу усиления от тормозной ручки. Его состояние и правильность установки напрямую влияют на качество управления байком при торможении. И в случае износа или поломки — вам может потребоваться замена тросика тормоза на велосипеде. О том, как это сделать самостоятельно — далее.

Самостоятельное техническое обслуживание велосипеда

Какие бывают тросы и рубашки

Трос находится внутри оплётки (рубашки), и эти детали не функционируют по отдельности

При выявлении повреждений необходимо уделить внимание обоим элементам. Производится тросик тормоза велосипеда либо из стальных проволочек, которые скручены между собой, либо из тефлона

Рубашка представляет собой спираль из гибкой стали. А также в этой конструкции на некоторых байках предусмотрены держатели — детали, которые находятся на раме и вилке и имеют углубления. В эти ложбинки вставляется трос.

Спиральные обмётки тормозной системы — устойчивые к сгибам и растяжениям, представляют собой прочную, плотную спираль из проволоки. Такая рубашка покрыта тонким пластиком для избегания трения об неё троса. В старых моделях эти элементы смазывают маслом.

Подготовка к замене тросика велосипеда

Каждый велосипедист должен следить за состоянием транспортного средства и, в частности, за состоянием каждой детали. Если вы обнаружили, что канатик двигается с трудом, а оплётка явно износилась — необходима замена тросика тормоза на велосипеде. В случае несвоевременной замены и запущенности ситуации тормозные рычаги будет сложно вернуть на место. Более того, это может спровоцировать износ троса, вплоть до перетирания. Даже если неисправность обнаружена в одном из элементов — замене подлежат оба.

Итак, кроме, собственно, новой рубашки и троса, для самостоятельной замены вам понадобятся: наконечники, бокорезы, кусачки, набор ключей-шестигранников, в том числе на пять мм. Все это можно приобрести в веломагазине.

Тормозной велотрос в оплетке

При покупке тросика необходимо уделить особое внимание их качеству. Наиболее качественным материалом для него служит нержавеющая сталь

Обратите внимание на качество шлифовки детали. Оплётку выбирайте с покрытием, тефлоновое покрытие будет надёжным. Обращайте внимание на производителя. Детали проверенного производителя, даже если они дороже, будут более надёжными и долговечными. Их стоимость относительно небольшая и в среднем не сильно отличается в зависимости от страны, в которой произведены детали. Не забывайте при покупке о наконечниках и инструменте для работы, если у вас его нет в наличии.

Подробнее о замене

Тросик – состоит из прочной металлической нити, которая после нажатия рычага на переключателе передаёт усилие на механизм подключения цепи к колёсам. Простая система работает быстро и безотказно, но для этого нужно оптимальное натяжение.

Оплётка (рубашка) подключается к заднему перу механизма. Она также служит для защиты основной нити от повреждений. Существует несколько разновидностей рубашек. От их конструкции зависит прочность тросика.

Необходимо:

• по мере износа обрезать истрёпанные концы;
• минимум раз в сезон смазывать тросики;
• следить за плотностью прилегания колпачков (после каждой поездки).

Но даже регулярная профилактика не предотвратит износ.

В велосипедах используется два вида тросов для тормозов и переключения передач. Они отличаются набалдашниками на концах.

Замена тросика

Если тросик переключения скоростей велосипеда износился, то его можно заменить самостоятельно, не обращаясь в техсервис. При разборке следует запомнить порядок и положение всех элементов. Для этого понадобятся шестигранные ключи и кусачки или нож (для удаления износившихся частей кабеля). Ремонт заднего и переднего троса схожи, но при смене последнего, выбирают наименьшую передачу.

Работы проводят по этапам:

1. Задний переключатель велосипеда устанавливают на маленькую звезду. Концы тросика обрезают, зажимной винт расслабляют;
2. Крепежи манеток ослабляют с помощью ключей и снимают;
3. Уменьшают фиксацию и снимают крышку защиты;
4. Аккуратно достают трос, помогая регулятором натяжения;
5. Проверяют оплетку, если она в удовлетворительном состоянии – ее оставляют;
6. Отодвигают пружину и освобождают головку кабеля. При установке нового элемента, пружину так же нужно будет сдвинуть;
7. Заменяют старый изношенный кабель новым, он должен быть установлен в тех же позициях, что и старый. Проверяют установку;
8. Устанавливают назад крышку защиты, закручивая по часовой стрелке;
9. Кабель протягивается в оплетку рубашки, до момента, когда концы его не покажутся в заднем переключателе велобайка. Может возникнуть отрицательный нюанс, когда концы элемента не будут выходить в заднем переключателе (замятие, загиб, зацепка), в этом случае придется его заменить;
10. После установки проверяют расположение заднего переключателя – оно должно быть у самой маленькой звездочки. Фиксируют положение кабельного элемента на винт;
11. Излишки проволоки срезают кусачками, оставляя около 2,5 – 3 см., кончики обжимают, чтобы они не трепались.

Сразу после замены элементов обязательно проверяют работу манеток, натяжение, переключение, все должно быть в идеальном рабочем состоянии.

Виды конструкции

Замена тросика стояночного тормоза не требует серьезного вмешательства в устройство задних барабанных или дисковых тормозов. Для замены даже не нужно снимать задние тормозные колодки. Характер работ в первую очередь зависит от того, установлены на вашем автомобиле задние дисковые или барабанные тормоза, поэтому процесс замены рассмотрим на обоих вариантах конструкции.

На большинстве автомобилей новый трос ручника крепится к регулировочному механизму в салоне, тогда как в некоторых вариантах конструкции замена производится целиком из-под днища автомобиля.

Причины для замены

• Обрыв. Чаще всего причиной обрыва становится плохой крепеж, вследствие чего трос свисает из-под днища и может быть вырван. Менее распространенная причина – фиксация в кронштейнах без защитной втулки. В последнем случае вибрации, движение троса при поднятии ручника, приводят к перетиранию изоляции и самого тросика об металлический кронштейн. Если причину обрыва не устранить, то новый трос ручника в скором времени постигнет та же участь.
• Закисание. Внутрь резиновой обоймы может попадать влага, грязь. Если в таком случае редко либо совсем не пользоваться ручником, коррозия заблокирует тросик внутри изоляции (иногда это происходит только с одним контуром).
• Ручник не держит, но диапазона регулировки уже недостаточно для восстановления работоспособности системы. Случается такое, если часто затягивать ручной тормоз при движении или оставлять автомобиль на долгое время с активированным ручником, даже если автомобиль не стоит на уклоне.

Как бороться с прикипевшими элементами

Именно откручивание прикипевших гаек, снятие закисших барабанов – основная проблема при самостоятельной замене троса стояночного тормоза. Как можно уменьшить количество обломанных болтов, скрученных резьбовых соединений?

• Тщательно очищайте металлической щеткой болты, гайки, шпильки, от коррозии и грязи.
• Перед откручиванием нанесите несколько ударов по шапке болта, гайке. Если доступ к элементу позволяет, удары нужно наносить перпендикулярно оси закручивания. Ни в коем случае нельзя наносить удары по оголенной резьбе!
• После обстукивания залейте крепежные элементы проникающей смазкой. Если под рукой нет жидких ключей наподобие WD-40, можно использовать тормозную жидкость. Обстучав болты, гайки, и создав в местах прикипания микротрещины, вы ослабляете сопряжение и открываете доступ к прониканию внутрь смазки. Для работы проникающим смазкам нужно как минимум 20-30 мин., но если вы не спешите с заменой, то смоченные детали перед попытками откручивания лучше оставить на 40-60 мин.
• Откручивайте болты в несколько приемов. Даже если болт поддался, чередуйте откручивание с закручиванием и применением жидких ключей.

Разновидности стеклоподъемников

Стеклоподъемник предназначен поднимать и опускать боковые стекла в машине. Встречается несколько видов этих устройств, которые отличаются принципом работы и расположением.

По принципу работы подъемные устройства делятся на:

1. Механические. Стекла опускаются и поднимаются путем вращения ручки, которая находится на двери автомобиля. Движение осуществляется благодаря шестерням. Этот вид устройств можно встретить лишь на старых моделях авто.
2. Электрические. Для того, чтобы опустить или поднять стекло, нужно нажать на клавишу переключателя, расположенную либо на двери, либо на поручне.

Еще бывают так называемые автоматические — это дополнение электрического. Стекла автоматически приводятся в действие. Одновременно с ними блокируются дверные замки. Чаще всего они устанавливаются на автомобили с противоугонной системой, параллельно с электрическими стеклоподъемниками.

Конструкция всех видов не отличается между собой: с помощью кнопки или ручки механизм устройства поднимает либо поднимает планку, на которой держится стекло. Стекло перемещается только вертикально. Сверху передвижение ограничивает уплотнитель окна, снизу – резиновый демпфер.

Устройство стояночного тормоза

Основной элемент, активирующий тормоза — это тросик. Тросик лучше, когда он состоит из большого количества тоненьких жилок диаметром 0,01 мм. Эти стальные тоненькие проволоки свиваются и свивки скручиваются в один канат. Если тросик состоит из одной проволоки, то надежность его меньше, так как он одножильный тросик легко сломать. Материал для тросика —  высокопрочная сталь.

На схемах изображено устройство механического стояночного тормоза механического типа.

Привод стояночной тормозной системы механического типа: 1 – кнопка фиксации рычага; 2 – рычаг привода стояночного тормоза; 3 – защитный чехол; 4 – тяга; 5 – уравнитель троса; 6 – регулировочная гайка; 7 – контргайка; 8 – трос; 9 – оболочка троса

Устройство тормозного барабанного механизма заднего колеса: 1 – гайка крепления ступицы; 2 – ступица колеса; 3 – нижняя стяжная пружина колодок; 4 – тормозная колодка; 5 – направляющая пружина; 6 – колесный цилиндр; 7 – верхняя стяжная пружина; 8 – разжимная планка; 9 – палец рычага привода стояночного тормоза; 10 – рычаг привода стояночного тормоза; 11 – щит тормозного механизма

Тросики по технологии изготовления подвергаются упрочнению и смазываются, чтобы максимально минимизировать силу трения, возникающую в кожухе троса.

Снаружи трос обвит металлической проволокой и покрывается полимерным материалом (прорезиненный пластик). С торцов оболочка тросика имеет специальные стальные оболочки, гильзы, которые запрессовываются.

Принцип работы ручного механического тормоза с барабанными тормозами:

1. Водитель поднимает рукоятку тормоза до определенного щелчка. Если трос перетянут, то возможно можно только поставить на первую защелку с большим усилием. Если слабоват, то даже на последней защелке тормозные колодки не зафиксируют колеса на 100%.
2. Тяга тянет основной трос, о он тянет вторичные тросы через крепежный кронштейн.
3. Рычаг, что находится внутри тормозного барабана, начинает поворачиваться и распорная планка одинаково раздвигает колодки, в результате чего накладки колодок прижимаются к барабану и не дают ему вращаться.
4. Когда водитель опускает ручник, тросы ослабляется, пружины в барабанах возвращают назад распорку и рычаг (тот, что в барабане), колодки сжимаются и больше не воздействуют своими накладками на барабан.

На машинах, задние тормоза которых дисковые, принцип работы механического ручника примерно такой же. Трос тянет рычажок, который в свою очередь сжимает тормозной диск. Рычажок на дисковых тормозах устанавливается сзади ступицы и снаружи.

Принцип работы электронного ручника:

1. Водитель грузового автомобиля нажимает кнопку ручного тормоза, электронный блок получает команду.

2. Контроллер включает 2 электродвигателя с редукторами, которые установлены на задних колесах.
3. Электромоторчики сжимают тормозные колодки вокруг диска. Датчик определяет с какой силой сжимать колодки. Если колодки накладки колодок стерлись, колодки сжимаются с большей силой.
4. Для отключения электромеханического ручника достаточно также нажать кнопку.

Плюсы электронного тормоза:

• Если водитель забыл отключить стояночный тормоз, то после запуска ДВС во время трогания машины, контроллер отпустит колодки.
• Для разблокировки задних колес, водитель не сможет отключить тормоз, просто нажав. Надо сначала завести двигатель, пристегнутся, поставить ногу на тормоз и нажать на кнопку.
• На машинах с электротормозами, есть кнопка противооткатного устройства Auto Hold (Авто удержание). Когда автомобиль останавливается с работающим ДВС, сразу автоматически включается блокировка колес. Это позволяет водителям трогаться на разных уклонах.

Электронные тормоза надежнее механических, хоть у электротормозов есть такой минус: не будет работать с севшим аккумулятором. Механические тормоза просты в конструкции, но частая причина отказов или уменьшения эффекта, это загрязнение тросика, его растяжение или обрыв.

Особенности диагностики

Не всегда неисправность ручника связана с неправильной регулировкой, поэтому перед началом ремонтных работ важно определить причину неисправности. Многие автовладельцы полагаются на работников автосервиса, где работа стояночного тормоза проверяется при помощи специального стенда

Но есть и другие, не менее эффективные методы диагностики.

Диагностика ручного тормоза

Для проверки ручника необходимо поддомкратить заднее колесо автомобиля, включить ручной тормоз и провернуть колесо вручную. Если при затянутом ручнике колесо все-таки будет проворачиваться, то тормозная система работает неисправно. Тогда требуется либо регулировка системы, либо замена отдельных ее элементов.
