Создание лонгборда своими руками

Добавьте фанерные детали для закрепления акриловых листов

Поскольку конструкция будет испытывать сильные нагрузки, стоит укрепить промежуточные участки фанерой. Отметьте и вырежьте две детали размером около восьми на пять с половиной сантиметров, совпадающие с креплениями для колес. Затем приложите к ним крепление и разметьте 4 монтажных отверстия, после чего просверлите их, добавив зенковку так, чтобы головки болтов находились на одном уровне с поверхностью. Деревянные части должны плотно прилегать к вырезам в ядре, которые были предварительно смоделированы.

Кожа гладкая и свежая: дермопланирование, или Зачем женщине нужно брить лицо

Полезно часто мыть: мифы о шампуне и уходе за волосами, которые только вредят

Лучшие производители

При выборе подходящей доски всегда нужно обращать внимание на бренд. В список лучших производителей лонгбордов, выпускающих качественную безопасную продукцию, входят:

Ridex. Известная компания, специализируется на создании долговечных, надежных изделий. Все в их конструкции продумано до мелочей. Ассортимент представлен бюджетными и дорогостоящими моделями.
Carver. В линейке товаров — доски с реверсивными подвесками, которые являются запатентованной разработкой данного бренда. Лонгборды характеризуются хорошей устойчивостью на любых скоростях.
Arbor. Производитель выпускает лонгборды для слалома, слайдинга, карвинга и других стилей катания. Главная особенность — использование экологически чистых материалов. Модели имеют оригинальное дизайнерское оформление.
Playshion. Компания выпускает лучшие лонгборды для детей, подростков, а также взрослых людей. В ассортименте — самокаты, беговелы, скейтборды и аксессуары к ним. Продукция надежна, имеет доступную стоимость.
Dusters. Молодой бренд, специализируется на производстве лонгов из качественных материалов. Отдельного внимания заслуживает оформление досок — интересно выглядят винтажная отделка, выжженные изображения.
Oxelo. Китайский производитель, выпускает лонгборды для начинающих, в том числе для детей с 3 лет. Большинство моделей изготовлено из пластика.
Bork. Известный бренд, изготавливает классические и электрические лонгборды. Модные модели на аккумуляторе способны преодолевать до 15 км трассы.
Termit. Компания производит различные виды лонгбордов: от простых до продвинутых модификаций, предназначенных для выполнения сложных трюков.
Globe. Главная особенность продукции данного бренда — выразительный, запоминающийся дизайн. Лонги имеют округлую форму, рассчитаны на быстрый разгон. Кататься на моделях сможет и начинающий, и продвинутый пользователь.

Arbor

Bork

Playshion

Oxelo

Carver

Globe

Ridex

Dusters

Termit

Устройте обязательный тест-драйв

Если вы делали эту доску для ребенка, то постарайтесь контролировать его катания в первое время. Если она не изогнется, болты и колеса останутся на месте и не погнутся, а картонное основание будет выглядеть таким же прочным и целым, значит вы прекрасно справились с задачей! Стоит заметить, что оригинальная конструкция делает лонгборд еще и очень стильным, минималистским и красивым. Подумать только, он на 50% прозрачный – сквозь него можно видеть все нюансы дороги, по которой едешь!

Вы можете сделать такую доску для себя или своего ребенка, а можете приготовить ее в качестве душевного подарка тому, что очень любит катание на доске и часто меняет лонгборды, будучи вынужденным тратить на них довольно большие суммы. Кстати, стоит заметить, что данное изделие получается в четыре-пять раз дешевле, чем купленное в магазине.

Приступаем к работе

Допустим, у вас уже есть отдельные отрезки фанеры шириной в 30–40 сантиметров. Далее, вам нужно будет придать им нужную форму и образовать конкейв.

Выбираем форму

Вам необходимо запастись лекалом, на котором будет в полный размер начерчена будущая форма доски. Вы можете создать его самостоятельно (только следите за симметрией) или распечатать по частям из сети

Важно, чтобы эскиз в длину был чуть меньше листов фанеры, чтобы от краёв оставался отступ

После этого форму переведите на один из кусков фанеры. Наметьте осевую линию. Она должна быть ровной и чёткой. Наметьте точками те места, в которых вскоре окажутся отверстия для траков.

Делаем конкейв

Для того чтобы создать хороший изгиб нашей доски, мы можем использовать специальный пресс, который называется стапель. Однако, если вы не часто работаете с деревом, такого агрегата в вашей мастерской может не оказаться.

Станок можно заменить весьма незамысловатым изделием. Возьмите толстую доску, которая будет больше листов фанеры в длину и ширину, а посередине прикрепите саморезами к ней узкий брусок шириной около пяти сантиметров и высотой около трёх.

Складываем наши куски фанеры друг на друга таким образом, чтобы лист с намеченной формой оказался сверху. По периметру листов сверлим отверстия.

После этого листы можно скрепить друг с другом столярным клеем.

После того как вы хорошо промазали листы клейким веществом, положите их на импровизированный пресс таким образом, чтобы рейка на толстой доске оказалась ровно посередине будущего изделия.

Края фанерной заготовки нужно прикрепить к толстой доске при помощи саморезов. Следите за тем, чтобы все саморезы были затянуты одинаково. В противном случае конкейв получится неровным.

Помните о двух вещах:

Не нужно затягивать шурупы слишком сильно, так как при сильном изгибе на лонгборде неудобно стоять.
Но и не ослабляйте крепления слишком сильно. После снятия с пресса фанера немного выгнется по направлению к прежней форме.

Через сутки вы можете снять фанеру с пресса и гордиться тем, что своими руками создали заготовку доски с конкейвом. При помощи лазерного уровня проверьте, ровным ли получился изгиб. Если у него есть серьёзные изъяны, попробуйте подправить их, снова поместив доску на сутки под пресс.

Пилим и сверлим

После того как доска получила нужный нам изгиб, мы можем приступать к приданию формы. При помощи электролобзика выпилите по контуру очертания доски.

Там, где намечены точки для сверления, просверлите отверстия для траков.

Крепим шкурку

Когда готова форма доски, мы можем наклеить на неё с одной стороны шкурку. Если вы купили изделие, предназначенное специально для колёсных досок, то клей вам не понадобится. Одна из сторон такой шкурки окажется самоклеящейся.

Общие сведения

Материалы и инструменты, которые потребуются для создания лонгборда своими руками:

Доска,
Фанера толщиной 4 мм, она должна быть идеально ровной, можно сразу приобрести разрезанный лист на части в 30-40 сантиметров, разделить вполне можно и в домашних условиях самостоятельно,
Ткань,
Крепеж,
Шпатель,
Смола эпоксидная,
Жидкость для очистки эпоксидной смолы,
Малярный скотч,
Аэрозольная или акриловая краска,
Клей – столярный и ПВА,
Лак,
Силиконовый клей,
Набор роликов с креплениями,
Ткань с противоскользящим эффектом,
Электролобзик,
Машинка шлифовальная,
Дрель,
Фрезер,
Наждачка,
Горелка,
Подшипники,
Струбцины.

БЕТСЕЛЛЕРЫ ЛОНГБОРДОВ В КАНТЕ

Разобравшись в видах и формах лонгбордов, сравнив различные варианты и модели, возможно, вы все еще задаетесь вопросом: «Какая доска мне подойдет?» Посмотрите несколько бестселлеров, на которых останавливают свой выбор другие райдеры.

Penny Nickel 27

Очень популярная среди райдеров линейка круизных досок с декой из специального пластика, который запатентован компанией-производителем. Среди лонгбордистов прижилось название «рыбка» из-за схожести формы лонга с очертаниями рыбы. Доска легкая, компактная, маневренная, легко набирает скорость, удобна при ношении в руках, идеальна в качестве личного транспортного средства. Существует большой выбор дизайнов и расцветок, чтобы подобрать доску на любой вкус. Мягкие, но при этом прочные и гладкие колеса дают возможность кататься по любым дорожным покрытиям и с одинаковой легкостью перемещаться как по городу, так и по дорожкам в парках и скверах.

Nickel 27″ подойдет для тех, кто хочет обучиться езде на лонгборде и выполнять разнообразные слайды, флипы или грайнды.

Лонгборд Penny 2020 nickel 27 sage

9 950

Лонгборд Penny 2020 nickel 27 tony hawk ltd crest maroon

11 950

Лонгборд Penny 2020 nickel 27 graphics ltd stringer

11 950

Лонгборд Penny 2020 nickel 27 ice

9 950

Купить

Лонгборд Penny 2020 nickel 27 star wars storm trooper

11 950

Купить

Лонгборд Penny 2020 nickel 27 graphics ltd cracked dye

11 950

Лонгборд Penny 2020 nickel 27 red

8 950

Лонгборд Penny 2020 nickel 27 ltd woodstock

9 950

Купить

Общие правила изготовления лонгборда своими руками

В первую очередь необходимо разрезать листы фанеры на равные прямоугольники со сторонами 30х40 см. После этого надо придать каждому прямоугольнику нужную форму и задуманную линию изогнутости сторон. Чтобы доска имела заданную форму, необходимо сделать лекало, которое обязательно должно быть нарисовано в полный размер и с симметричным рисунком.

Можно воспользоваться интернетом и распечатать чертеж по частям, а затем склеить воедино, но и в таком варианте важно соблюдать симметрию рисунка. Важным является то, что лекало должно быть немного меньше, чем прямоугольник из фанеры

Расстояние от краев до лекала может быть около 1 см.

После того как лекало готово, необходимо его приложить к одному из кусков фанеры и наметить осевую линию, которая должна совпадать с серединой доски. Ось должна быть проведена четко и ровно. Необходимо пометить те места, в которых будут крепиться траки.

Важно сделать правильный изгиб. Для этой процедуры понадобится пресс

Если в пользовании нет специального оборудования, можно обойтись подручными средствами. Например, можно взять доску, которая превосходит по размеру будущую деку и прикрепить к ней посередине деревянный брус с параметрами 3х5 см. Дальше необходимо сложить в стопку все фанерные прямоугольники таким образом, чтобы наверху оказался помеченный лист. По периметру сложенных листов следует просверлить отверстия.

Необходимо смазать каждый лист столярным клеем, аккуратно сложить их друг на друга и поместить на пресс. На нем листы должны быть расположены таким образом, чтобы брус проходил строго посередине намеченной оси. Края фанеры следует прикрепить с помощью саморезов к доске-прессу.

При фиксации нужно крепеж закручивать с одинаковой силой, чтобы получился хороший результат. Должна быть середина не тугой, но и не слабой. В таком состоянии фанерные листы должны пробыть примерно сутки, чтобы они хорошо склеились, а пресс сделал нужный изгиб. После снятия груза получившаяся дека немного выпрямится в исходное положение, но все-таки нужный изгиб останется.

Основа готова, теперь необходимо при помощи уровня проверить, насколько ровно получились изгибы на будущей деке. Если есть отклонения, то лучше всего деку поместить под пресс еще на сутки.

Следующий этап — правильные выпиливание доски и сверление отверстий для траков. Чтобы придать форму доске, надо использовать электрический лобзик. По нарисованной на верхней фанере линии следует аккуратно вырезать необходимую конструкцию. Там, где отмечены места для крепления траков, нужно сверлом сделать отверстия.

После того как дека будет готова, нужно с одной стороны прикрепить наждачную бумагу, которая должна повторять форму доски. При покупке специальной бумаги для досок дополнительное смазывание клеем не потребуется, т.к. на ней уже имеется клейкий слой. Если же готовая наждачка не используется, то лучше всего выбрать перфорированный вариант. Это позволит легко приклеить к деке необходимый элемент из-за наличия небольших отверстий.

Чтобы основа была полностью готова, следует ее покрасить. Если есть желание, то можно сделать рисунок и придать будущему лонгборду индивидуальный вид.

В первую очередь доска ошкуривается, чтобы не было никаких изъянов. Затем выполняется грунтовка при помощи разбавленного клея ПВА. После полного высыхания грунтового слоя нужно покрасить доску и по желанию нанести рисунок. В приоритете краски на акриловой основе.

После того как покраска завершена и все слои полностью высохли, можно приступать к креплению траков и колес.

Как сделать лонгборд своими руками

а где купить колеса для него?

В скейтшопах, где ж ещё.

Вот сделал по этой инструкции) 90 см

Год спустя отвечу — да, ищи LongClub в вк.

Ну спустя год и я задам вопрос, как прогресс?

Походу не очень)

беру на заметку )

Большое спасибо! Пост помог. Взяв за основу интересующие моменты создал некий surf-board длиной 60 см и шириной 32 по центру. Компактный и приятно кантоваться за счёт ширины)

и во сколько он обошёлся? со всеми затратами

titebond или аналог. Хороший столярный. Но некоторы используют эпоксид

в магазине ) В трактории, гравити, в сша заказывал..

ребятки, а что скажите если клеить из 2-х слоев 6 мм фанеры? жизнеспособный вариант?

Несколько рекомендаций по выбору лонгборда

Ниже приведен список наиболее распространенных видов лонгбордов, из которых можно выбирать подходящий.

Double Kich Popsicle

Форма позволяет выполнять такие трюки как Олли, благодаря большой платформе по сравнению с другими конструкциями.

Double Kick Cutaway

Double Kick Cutaway – идеальный выбор для продвинутых райдеров. Он имеет вздернутые нос и хвост, позволяющие выполнять множество произвольных трюков. Кроме того, конструкция эффективно предотвращает задевание колес.

Drop-Through Double Kick Cutaway

Это еще один заслуживающий внимания выбор для начинающих. Конструкция имеет низкую платформу, позволяющую легко отталкиваться. Вы также можете выполнять некоторые продвинутые трюки, такие как киктурн или дроп-ин.

Низкая платформа снижает маневренность, но зато доска более устойчива во время движения.

Процесс сборки электрического лонгборда

Соединять раму и доску будем при помощи заклепок. На раму кладем доску, сопоставляем все углы, после чего с помощью дрели делаем первое отверстие. Соединяем доску и раму с помощью заклепок.

Сверлим первое отверстие и заклепываем

Таким же образом сверлим остальные отверстия, по ходу заклепывая их.

В итоге получаем такой внешний вид доски

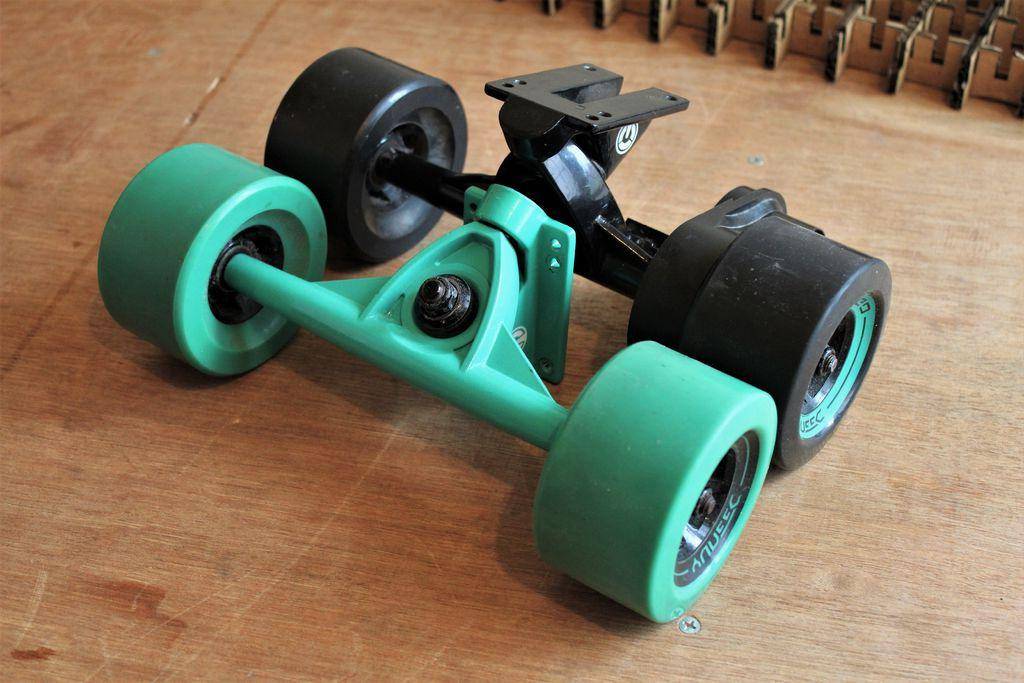

Монтаж колес на лонгборд

Посте того, когда доска готова, приступаем к монтажу колес на лонгборд. Это не маловажный момент, так как неправильно выставленные колеса будут нарушать баланс при езде.

Переворачиваем доску, и позиционируемым колеса.

Отмечаем места под отверстия

Сверлим сквозные отверстия под крепления колес

Прикручиваем колеса к доске

В итоге получаем такой результат

На этом этапе можно проверить надежность доски, и посмотреть как доска выдерживает Ваш вес.

Работа с электроникой лонгборда

На этом этапе будем позиционировать аккумуляторы. В нашем случае, будет использовано 6 аккумуляторов на 6 вольт. В итоге, напряжение питания нашего лонгборда будет 36 вольт. Этого более чем достаточно, ведь привод колес может питаться от напряжения от 24 до 42 вольт.

Аккумуляторы склеиваем между собой автомобильным двухсторонним скотчем.

Клеим двухсторонний скотч на аккумуляторы

Со стороны моторов, устанавливаем всего 2 аккумулятора, чтобы осталось место для контроллера, все остальные крепим со стороны колес без моторов.

Для надежного крепления аккумуляторов, вырезаем тонкую металлическую полоску.

Отмечаем места изгиба полоски.

Выгибаем полоску таким образом, и фиксируем аккумуляторы

Аккумуляторы после фиксации

Далее, переходим к плате контролера моторов. Ее будем размешать непосредственно возле моторов.

Размещение платы контролера электромотора

Защищать контролер от враги будет пищевой судок.

Закрепляем плату контролера на доске с помощью болтиков, после чего подключаем электромоторы. Здесь ничего сложного, так как цвета совпадают.

Подключение силовых проводов электромоторов лонгборда к контролеру

Таким образом подключаем остальные провода драйвера моторов

С помощью стяжек наводим порядок с проводами

Для подключения аккумуляторов, необходим провод с сечением от 1,5 квадрата. Аккумуляторы соединяем последовательно.

Последовательное соединение аккумуляторов

Припаиваем коннектор к проводам от аккумулятора

Теперь подключаем аккумуляторы, и тестируем работу устройства.

Тест лонгборда. Все работает отлично.

Установка и подключение индикатора напряжения.

Чтобы знать состояние аккумуляторов, необходимо подключить индикатор напряжения. Монтировать его будем в пластиковый судок, который так же будет защищать плату управления.

Вырезаем под размер индикатора отверстие, и монтируем туда индикатор.

Монтаж индикатора напряжения

Туда же и установим кнопку включения контроллера

Так как судок имеет большую высоту, размечаем его, таким образом, чтобы у нас остались ушка для крепления, а лишнее убираем.

После покраски получаем такую крышку.

Индикатор подключается к выводам аккумулятора напрямую, после чего можно окончательно собирать лонгборд.

Окончательная проверка работы лонгборда

На этом сборка самодельного электрического лонгборда окончена.

проверка в полевых условиях.
