Как сделать электрический лонгборд своими руками

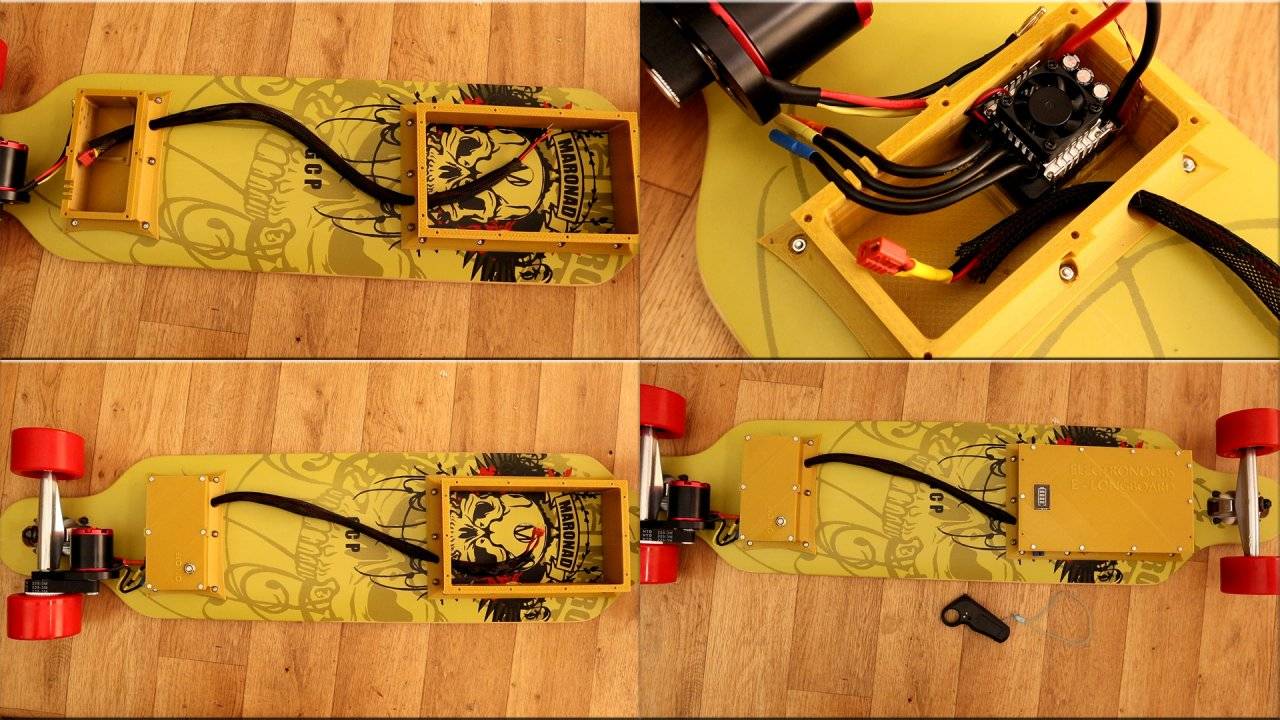

Шаг 4: Корпус

Для защиты батарейного блока, мотора и контроллера, необходимо смастерить надежный корпус. Особенностями это корпуса должны быть:

• Хорошая вентиляция
• Прочная конструкция
• Разработанные крепления под компоненты

Первое, что я сделал, это разложил все элементы электронной части на листе бумаги и обвел контуром, создав таким образом шаблон элементов с масштабом 1:1. Это необходимо для моделирования размещения компонентов в корпусе. Мною были придуманы несколько вариантов размещения, они представлены ниже. Сетка, что закрывает торцы, обеспечивает превосходную вентиляцию и прекрасно держит нагрузку, создавая надежную защиту для элементов, что находятся внутри. Скошенные концы удерживают литиевый аккумулятор, позволяя при этом проложить провода в свободной нише. Регулятор оборотов закреплен с помощью двухстороннего скотча.

К моему сожалению, основной монтаж пришелся на нижний край доски. Для придания эстетического вида, я использовал алюминий, что покрыт матовой краской и покрыл карбоновой пленкой низ корпуса.

В качестве альтернативы можно использовать простой корпус, что упростит работу, но лично мое мнение это погубит индивидуальность самого изделия.

Шаг 1: Выбор платформы

Платформа лонгборда стабильнее платформы скейтборда, поэтому именно она и взята за основу. Она должна быть цельной, немного изогнутой к верху и находится выше колес, чтобы снизу хватало место для электроники. На диаграмме с фото номер 1 видны все варианты положения платформы, нас интересует самый верхний.

Что касается колес, то понадобятся колеса с относительно большим диаметром и средней мягкости чтобы поездка была приятной.

Саму платформу можно купить уже в готовом варианте, я же решил сделать самостоятельно, как показано на фото. Для этого понадобится древесина, например береза, зажимы, и пила, чтобы вырезать форму. Более подробно весь процесс сборки запечатлен на видео (см финальный шаг).

Шаг 1: Необходимые детали

Keda 190KV двигатель

Такой двигатель можно купить на очень популярном HobbyKing. Этот двигатель отлично впишется в подвесное моторное крепление, будет без датчиков и отлично подойдет для нашей трансмиссии.

Можно использовать другой двигатель — Turnigy D5035-125KV, но не используйте этот двигатель в сочетании с контроллером скорости. Электронный контроль устойчивости (ESC) не поддерживает его. Если вы хотите использовать этот мотор, вам нужно будет использовать VESC.

Комплект трансмиссии E-SK8

Также был куплен на HobbyKing и включает в себя колеса, крепления, шкивы, пояс, что все, что вам нужно по хорошей цене.

Можно купить отдельные детали, но этот комплект выглядит хорошо, как шкив, который идеально подойдут к колесам.

Подвеска Caliber II 10″ 50°

Есть большой выбор подвесок, вы можете купить на хоббикинг, но их втулки не очень, поэтому обязательно замените их.

Нам пришлось заказать оригинальные подвески Caliber, которые просто отличные.

Аккумулятор Li-Po

Самый простой вариант — купить отдельные ячейки (Литий-полимерный аккумулятор) или сделать батарейный блок 18650.

Лучше заказать мультиблок на Хоббикинге, разделить на отдельные ячейки и вытащить из них плоские аккумуляторы.

10S BMS

BMS делает зарядку вашей доски намного проще. Данная 10S BMS отлично работает, она полностью уравновесит все ячейки во время зарядки.

Зарядное устройство 10S 4A

Мы использовали это зарядное устройство, но есть куча других вариантов. Нам нужно было оставаться под зарядным током до 8А для наших Li-Po-ячеек.

XT60 коннекторы

12AWG силиконовые провода

Еще нам будут нужны:

• Резиновый лист толщиной 1 мм
• Болты и гайки
• Дерево и клей, чтобы сделать деку

Электроскейтборд своими руками

В данной статье, речь пойдет о том, как изготовить электроксейтбрд собственными руками. Ни для кого уже секрет, что на сегодняшний день, существует целая масса аналогов для всего, что только можно. И при этом, как правило, такие аналоги значительно дешевле «оригиналов». Электроскейтборд не является исключением. Если покупной стоит порядка тысячи долларов, то создание такого же, только самостоятельно, выйдет вам, гораздо дешевле. Так почему бы и не взяться за такую работу?!Самодельная техника способна развить скорость до тридцати километров в час, и при этом, она будет иметь полноценные тормоза. Словом, ничем не хуже, чем брендовый скейтборд.

Шаг 1: Платформа.

Для того, чтобы езда была более плавной, а устойчивость выше, лучше всего взять лонгборд, вместо обычного скейтборда. Более того, у вас появится намного больше места, чтобы добавить дополнительные элементы. Помните, что само основание, а именно, доска, должна быть очень твердой. Если говорить о колесах, то брать нужно большого диаметра.

Шаг 2: Электроника.

Один двигатель у вас будет или же два, решать только вам. Если вы желаете получить более дешевый аналог, то конечно, лучше сделать всего один двигатель.Помните, что главными характеристиками такого двигателя являются прежде всего мощность и более высокий крутящий момент.Более того, также будет необходим и специальный регулятор скорости, который должен выдержать большие нагрузки. Желательно, покупать его новым для долгой службы. После того, как вы определитесь с регулятором, его необходимо подключить двигатель и отсек для батареи. Пол работы сделано, причем, основной.

Шаг 3: установка мотора.

Шестеренки, предназначенные для скейтборда, можно приобрести в магазине. Далее, установите ее с зубцами на самом моторе. И только после этого, все пропустите через ремень. Помните, перед тем, как вы будете устанавливать двигатель, не забудьте про установку хомуты на самих болтах

Это очень важно.Что касается оформления, то все это уже делается на свой вкус. Творите на здоровье

Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

8

Идея

2

Описание

10

Исполнение

Итоговая оценка: 6.67

Шаг 4: Собираем всё вместе

Склеивание

Приклеиваем ESC и аккумулятор в правильном положении. Нужно использовать много клея для аккумулятора, чтобы убедиться, что он не отлетит после некоторых жестких покатушек.

Легкий доступ

Как сказано выше — зарядный порт помещаем в переднюю подвеску.

Также хорошо сделать отверстие в резине, чтобы подключить батарею к esc, это простое и чистое решение. Наконец, затягиваем каждый болт, чтобы убедиться, что они не раскрутятся.

Добавляем радиатор к esc и используем слой термальной пасты, радиатор получает воздушный поток во время езды и держит esc прохладным.

Также на 3D-принтере мы напечатали небольшой держатель для выключателя питания и приклеили его к деке.

Шаг 5: Эх, прокачу!

Ну вот кажется и все. Ускоренный процесс сборки можно посмотреть в этом видео:

Спустя некоторое время использования, у меня появились мысли по улучшению борда. Во-первых, я бы уменьшил размер доски или использовал бы углепластик. Лонгборд получился довольно тяжелым и большим, на нем не так то просто прыгать.

Я бы не использовал литий-полимерный аккумулятор снова. Хотя он довольно мощный и весит немного, я все время беспокоился о его состоянии, плюс борд приходится разбирать для его подзарядки. Вместо него я бы использовал литий-железо-фосфатный аккумулятор с разъемом для подзарядки.

Также я бы установил колеса большего размера, и использовал бы пневматические шины.

Делать лонгборд было довольно весело, так что дерзайте!

Общие правила изготовления лонгборда своими руками

В первую очередь необходимо разрезать листы фанеры на равные прямоугольники со сторонами 30х40 см. После этого надо придать каждому прямоугольнику нужную форму и задуманную линию изогнутости сторон. Чтобы доска имела заданную форму, необходимо сделать лекало, которое обязательно должно быть нарисовано в полный размер и с симметричным рисунком.

Можно воспользоваться интернетом и распечатать чертеж по частям, а затем склеить воедино, но и в таком варианте важно соблюдать симметрию рисунка. Важным является то, что лекало должно быть немного меньше, чем прямоугольник из фанеры

Расстояние от краев до лекала может быть около 1 см.

После того как лекало готово, необходимо его приложить к одному из кусков фанеры и наметить осевую линию, которая должна совпадать с серединой доски. Ось должна быть проведена четко и ровно. Необходимо пометить те места, в которых будут крепиться траки.

Важно сделать правильный изгиб. Для этой процедуры понадобится пресс

Если в пользовании нет специального оборудования, можно обойтись подручными средствами. Например, можно взять доску, которая превосходит по размеру будущую деку и прикрепить к ней посередине деревянный брус с параметрами 3х5 см. Дальше необходимо сложить в стопку все фанерные прямоугольники таким образом, чтобы наверху оказался помеченный лист. По периметру сложенных листов следует просверлить отверстия.

Необходимо смазать каждый лист столярным клеем, аккуратно сложить их друг на друга и поместить на пресс. На нем листы должны быть расположены таким образом, чтобы брус проходил строго посередине намеченной оси. Края фанеры следует прикрепить с помощью саморезов к доске-прессу.

При фиксации нужно крепеж закручивать с одинаковой силой, чтобы получился хороший результат. Должна быть середина не тугой, но и не слабой. В таком состоянии фанерные листы должны пробыть примерно сутки, чтобы они хорошо склеились, а пресс сделал нужный изгиб. После снятия груза получившаяся дека немного выпрямится в исходное положение, но все-таки нужный изгиб останется.

Основа готова, теперь необходимо при помощи уровня проверить, насколько ровно получились изгибы на будущей деке. Если есть отклонения, то лучше всего деку поместить под пресс еще на сутки.

Следующий этап — правильные выпиливание доски и сверление отверстий для траков. Чтобы придать форму доске, надо использовать электрический лобзик. По нарисованной на верхней фанере линии следует аккуратно вырезать необходимую конструкцию. Там, где отмечены места для крепления траков, нужно сверлом сделать отверстия.

После того как дека будет готова, нужно с одной стороны прикрепить наждачную бумагу, которая должна повторять форму доски. При покупке специальной бумаги для досок дополнительное смазывание клеем не потребуется, т.к. на ней уже имеется клейкий слой. Если же готовая наждачка не используется, то лучше всего выбрать перфорированный вариант. Это позволит легко приклеить к деке необходимый элемент из-за наличия небольших отверстий.

Чтобы основа была полностью готова, следует ее покрасить. Если есть желание, то можно сделать рисунок и придать будущему лонгборду индивидуальный вид.

В первую очередь доска ошкуривается, чтобы не было никаких изъянов. Затем выполняется грунтовка при помощи разбавленного клея ПВА. После полного высыхания грунтового слоя нужно покрасить доску и по желанию нанести рисунок. В приоритете краски на акриловой основе.

Шаг 2: Электроника

Мотор может быть как один, так и два, но как правило одного достаточно. Двойной мотор позволит без труда взбираться в горку, но и существенно повысит стоимость борда. Сам движок для борда должен быть достаточно мощным и обладать высоким крутящим моментом. Обычно используются бесщеточные движки для самолетов на радиоуправлении.

Батарея. Большинство используют литий-полимерные аккумуляторы (LiPo). Они дают хорошую мощность при небольшом размере и весе. Однако за ними нужен хороший уход (не заряжать дольше чем нужно, и не оставлять на долгое время в разряженном состоянии), т.к они могут возгораться и сама батарея может выходить из строя. В качестве альтернативы можно рассмотреть литий-железо-фосфатный аккумулятор (LiFePO4), с ним меньше хлопот, а энергии по прежнему вполне достаточно. Батарею можно купить тут, я использовал 2 батареи 4S1P 25C 5000mah, 4S1P – значит 4 ячейки (4S), которые формируют один блок (1P) но 6S более чем достаточно и выходит дешевле.

Пошаговая инструкция по изготовлению лонгборда

Самое важное при изготовлении лонгборда — найти необходимый сорт древесины, если нет возможности достать клен, то подойдет дуб. Инструкция по изготовлению лонгборда:

Инструкция по изготовлению лонгборда:

1. Необходимо определить, какой формы будет дека, и найти шаблон хорошего качества, в котором будут учтены все особенности конструкции.
2. Полученное лекало следует перевести на один из листов фанеры, сопоставив центры лекала и материала. .
3. Полученную заготовку шлифуют по краям.
4. Чтобы определить места, где будут крепиться траки, нужно выполнить следующие действия: отступить 8 см от носовой части и 22 см — от хвостовой.
5. После того как заготовка готова, необходимо нанести слой полиуретана, чтобы дерево не рассохлось.
6. Последним этапом является крепление траков и колес необходимого размера.

Чтобы лонгборд был надежным во время езды, необходимо на верхнюю часть деки прикрепить наждачную бумагу, которая должна иметь форму, повторяющую лекало доски.

Шаг 4: Собираем всё вместе

Склеивание

Приклеиваем ESC и аккумулятор в правильном положении. Нужно использовать много клея для аккумулятора, чтобы убедиться, что он не отлетит после некоторых жестких покатушек.

Легкий доступ

Как сказано выше — зарядный порт помещаем в переднюю подвеску.

Также хорошо сделать отверстие в резине, чтобы подключить батарею к esc, это простое и чистое решение. Наконец, затягиваем каждый болт, чтобы убедиться, что они не раскрутятся.

Добавляем радиатор к esc и используем слой термальной пасты, радиатор получает воздушный поток во время езды и держит esc прохладным.

Также на 3D-принтере мы напечатали небольшой держатель для выключателя питания и приклеили его к деке.

Делаем мощный электрический лонгборд на 1500 ватт

Сегодня урок не будет касаться Ардуино и микроконтроллеров, сегодня мы создадим классный электрический лонгборд на 1500 ватт своими руками, на котором можно будет удобно добираться до дома, школы, офиса или куда-то еще.

За подробный урок нужно поблагодарить пользователя Барта Русена (Bart Roosen), который активно развивает направление по созданию электрических лонгбордов.

Барт назвал данную модель E-SK8. Вдохновили его на создание этой доски многим известные boostedboards (см. — https://www.boostedboards.com/), но стоимость этих досок начинается от 750 евро. Почему бы не купить?

Прежде всего, хотелось сделать электрический лонгборд настолько тонким, насколько это возможно. В этой сборке были использованы отдельные ячейки для Li-po аккумуляторов, для чего были сделаны очень тонкие аккумуляторы в 18 мм. При таком устройстве со стороны люди не увидят, что это электрический лонгборд.

Во-вторых, мощность. Было желание создать доску мощностью около 1500 Вт. Тот же boostedboards за 750 евро предлагают 1000 Ватт. Двигатель может работать примерно в 2000 Вт, но ограничитель тока выводит около 1500 Вт максимально.

Если говорить о скорости, в теории расчет был на 32 км/ч, но на практике примерно получилось 30 км/ч. Со временем была идея модернизировать мотор ​​для более высокой скорости, чтобы достичь 40 км/ч, но поскольку эта доска довольно короткая, то 30 км/ч пока оптимально.

Батарея с мощностью 185 Вт в час даст возможность проехать 16 километров, что тоже больше самой простой boostedboards за 750 евро.

Дека доски делается самостоятельно, и на самом деле это не так сложно, а вся электроника скрыта в деке, чтобы придать лонгборду классный вид.

В общей сложности на всё было потрачено около 450 €.

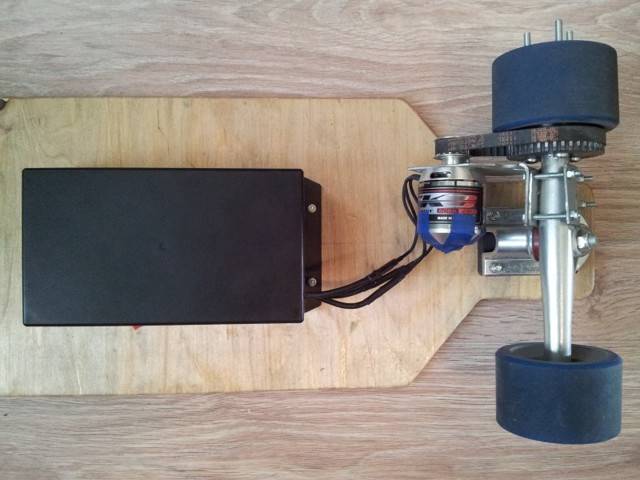

Крепление двигателя

Двигатель крепится с нижней стороны доски на хомуты и болты. Это может быть алюминиевое крепление или любое другое. Но чтобы электродвижок находился в безопасности во время движения, желательно соорудить прочный корпус, который выдерживал бы удары.

Такой корпус изготавливается из сетки, так мотор будет вентилироваться.

Прежде чем разместить в корпусе все элементы мотора, желательно сделать чертеж в масштабе 1:1. Или просто разложить на бумаге, сопоставимой по размеру с размером коробки, все элементы мотора. Только потом, когда все нашли свои места, их нужно размещать «в реальности».

Внутри корпуса контроллер крепится на двусторонний скотч. Провода должны находиться в свободной нише.

Если обходиться без корпуса, важно в правильном порядке собирать двигатель:

1. Надеть большой ролик на ось колеса. Закрепить.
2. Маленький ролик надеть на шкив двигателя.
3. На оба ролика накинуть ремень.
4. Натянуть ремень, передвигая двигатель, и закрепить, оставив в натяжке.
5. Затем расположить батарею – закрепить ее ближе к центру и плату.
6. Контроллер вывести на лицевую сторону электроскейта.

Скейт готов пройти испытания на улице! Возможно, он покажется слишком тяжелым для выполнения некоторых трюков, зато это изделие уникально и сделано своими руками.

Если возникло желание, впоследствии такой скейт можно модернизировать: менять мотор, контроллер и т.п.

Модель на управлении развивает приличную скорость. В сравнении с классическими скейтами, где спортсмен вынужден постоянно отталкиваться ногами от земли, на управляемой модели можно кататься не снижая скорости. Это весело!

тест доски

Вариантов, вариаций и моделей электрических досок для катания существует огромное множество.

Сегодня многие умельцы пытаются сделать самостоятельно электрические скейтборды. Почему бы не стать одним из них и не воспользоваться «руководством» предыдущих мастеров?

скейт с мотором. пошаговая инструкция

Процесс сборки электрического лонгборда

Соединять раму и доску будем при помощи заклепок. На раму кладем доску, сопоставляем все углы, после чего с помощью дрели делаем первое отверстие. Соединяем доску и раму с помощью заклепок.

Сверлим первое отверстие и заклепываем

Таким же образом сверлим остальные отверстия, по ходу заклепывая их.

В итоге получаем такой внешний вид доски

Монтаж колес на лонгборд

Посте того, когда доска готова, приступаем к монтажу колес на лонгборд. Это не маловажный момент, так как неправильно выставленные колеса будут нарушать баланс при езде.

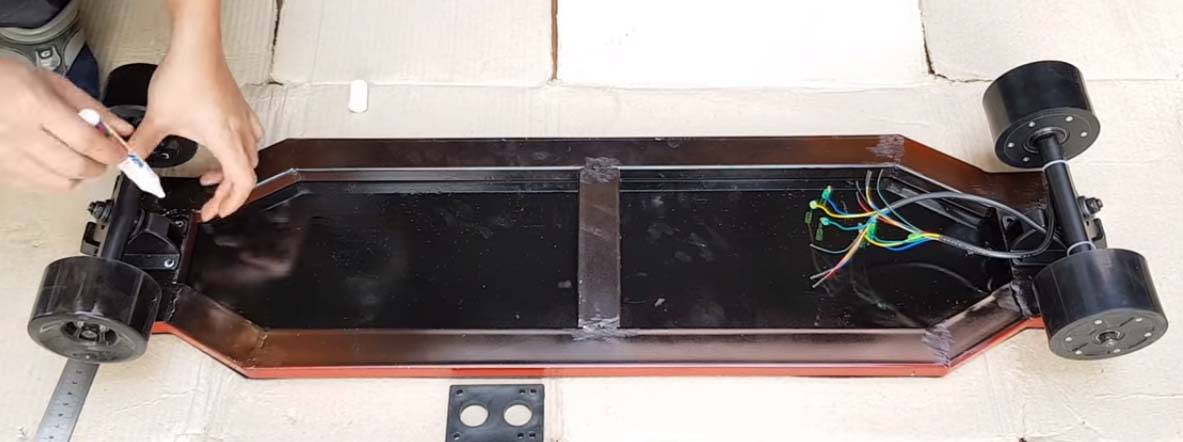

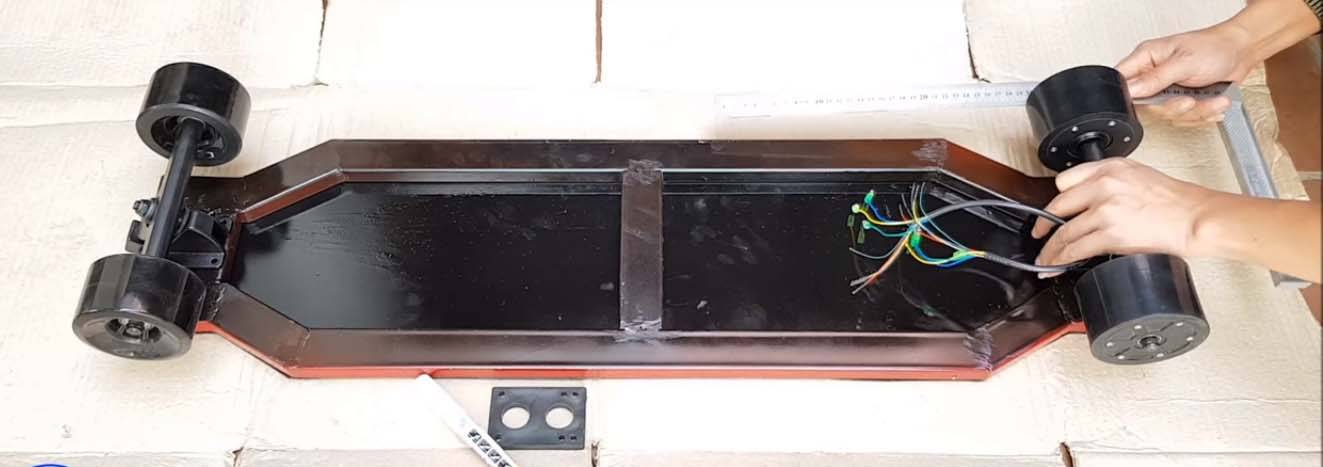

Переворачиваем доску, и позиционируемым колеса.

Отмечаем места под отверстия

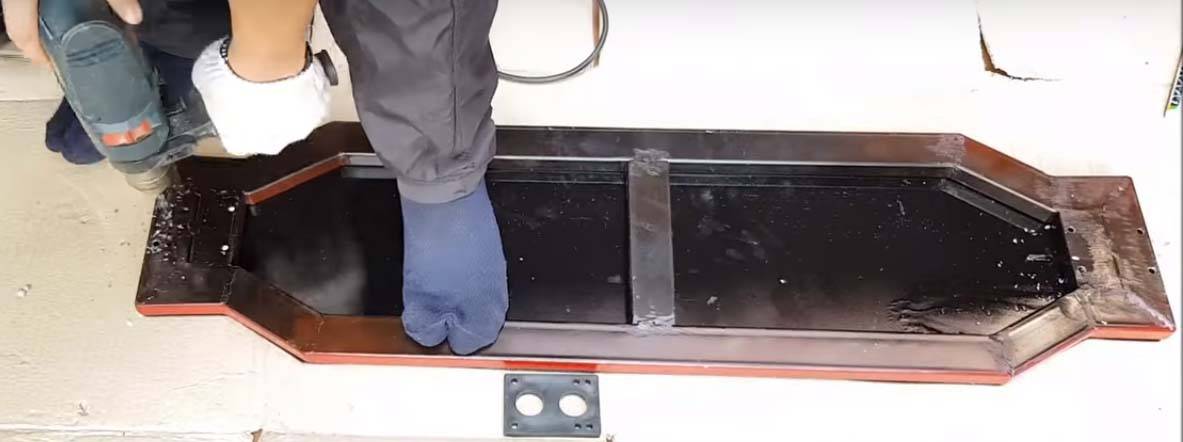

Сверлим сквозные отверстия под крепления колес

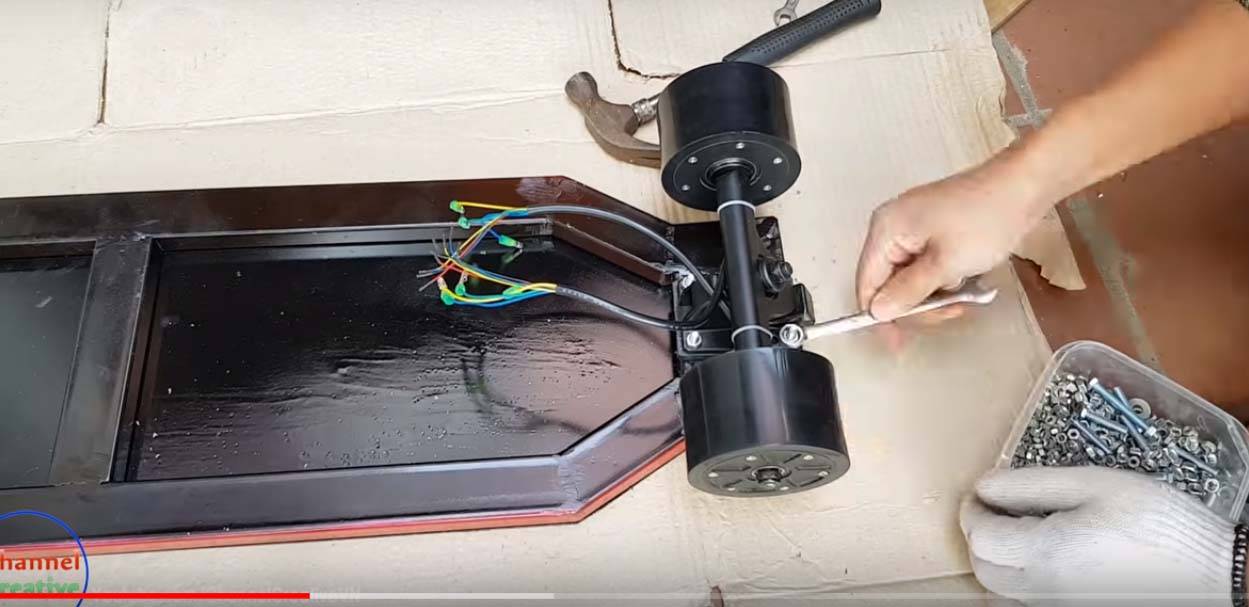

Прикручиваем колеса к доске

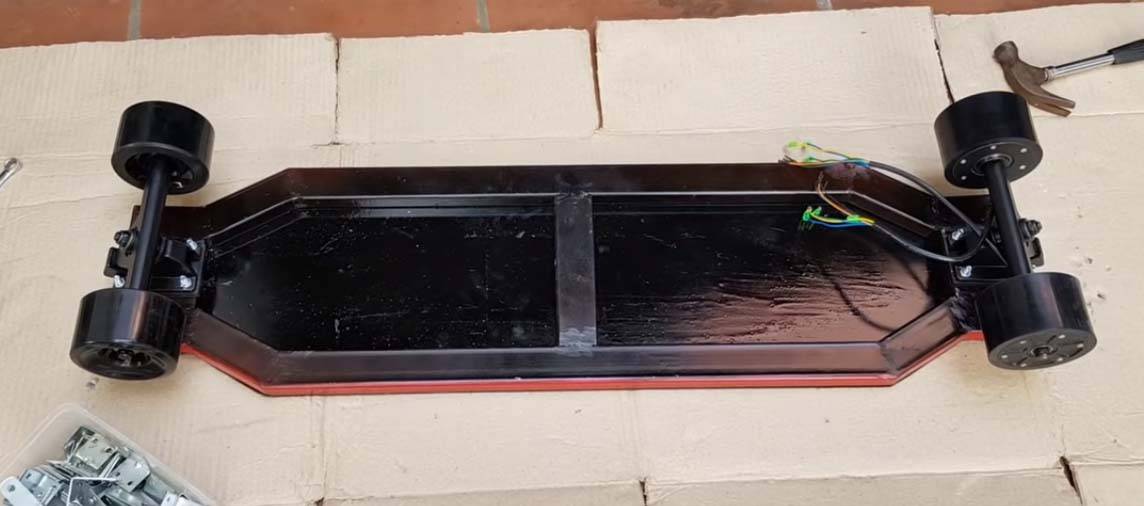

В итоге получаем такой результат

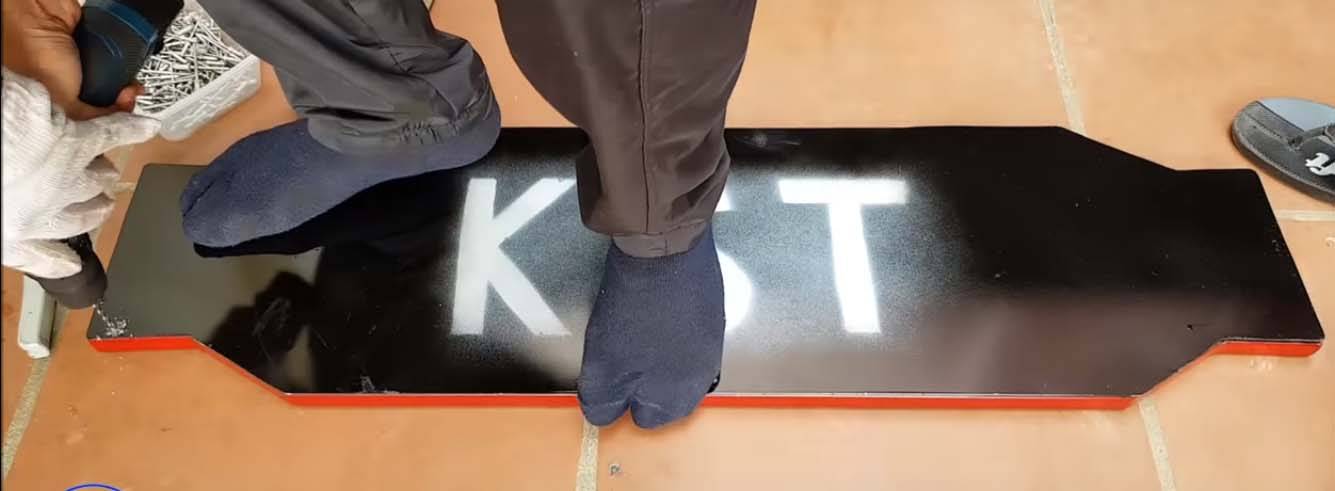

На этом этапе можно проверить надежность доски, и посмотреть как доска выдерживает Ваш вес.

Работа с электроникой лонгборда

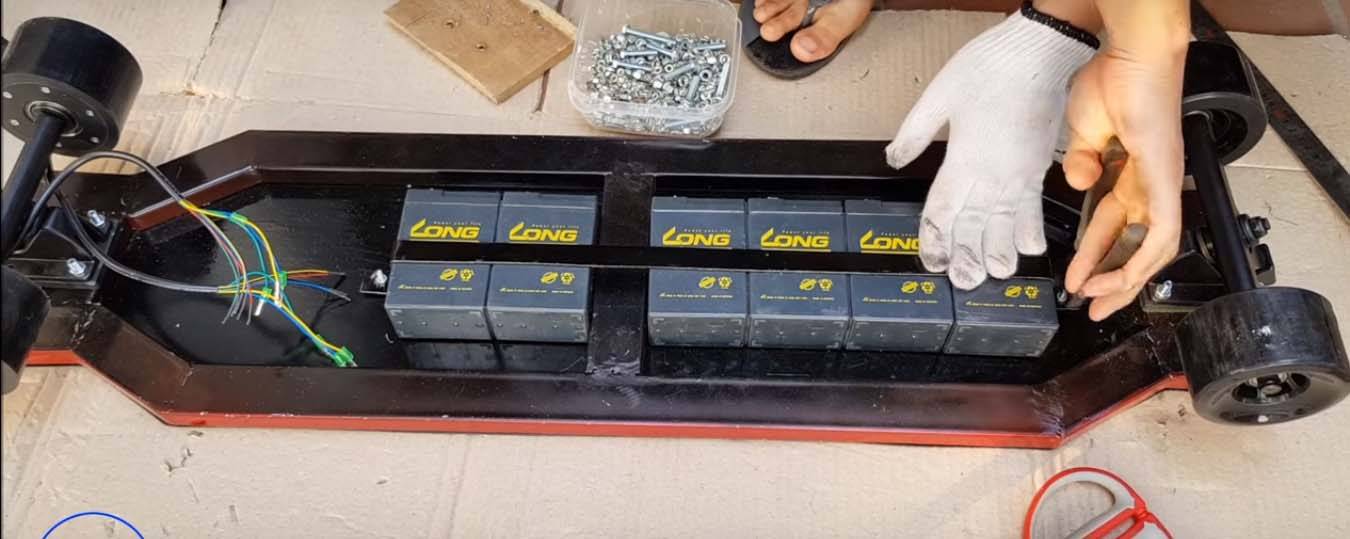

На этом этапе будем позиционировать аккумуляторы. В нашем случае, будет использовано 6 аккумуляторов на 6 вольт. В итоге, напряжение питания нашего лонгборда будет 36 вольт. Этого более чем достаточно, ведь привод колес может питаться от напряжения от 24 до 42 вольт.

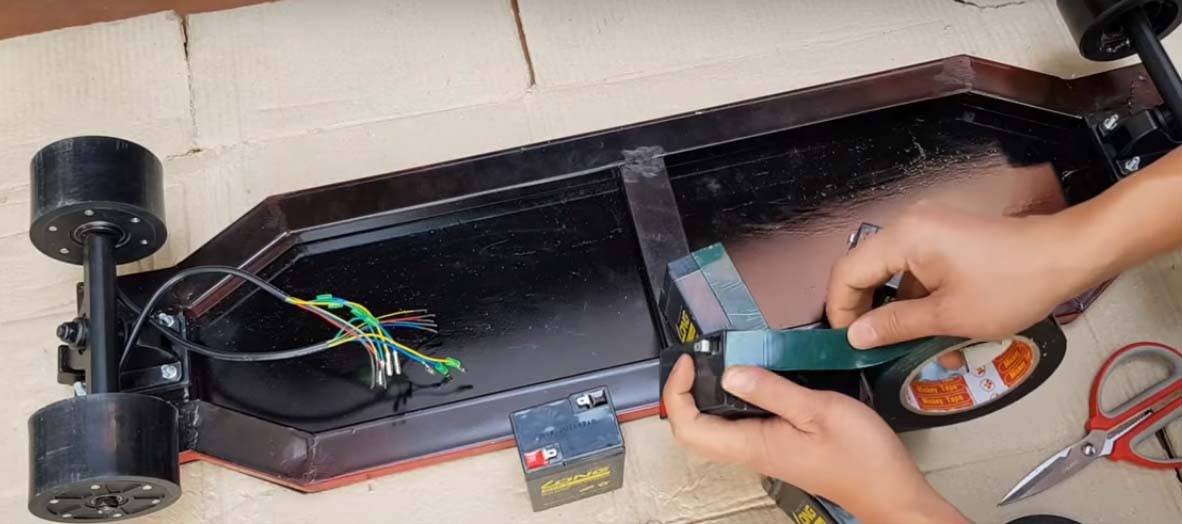

Аккумуляторы склеиваем между собой автомобильным двухсторонним скотчем.

Клеим двухсторонний скотч на аккумуляторы

Со стороны моторов, устанавливаем всего 2 аккумулятора, чтобы осталось место для контроллера, все остальные крепим со стороны колес без моторов.

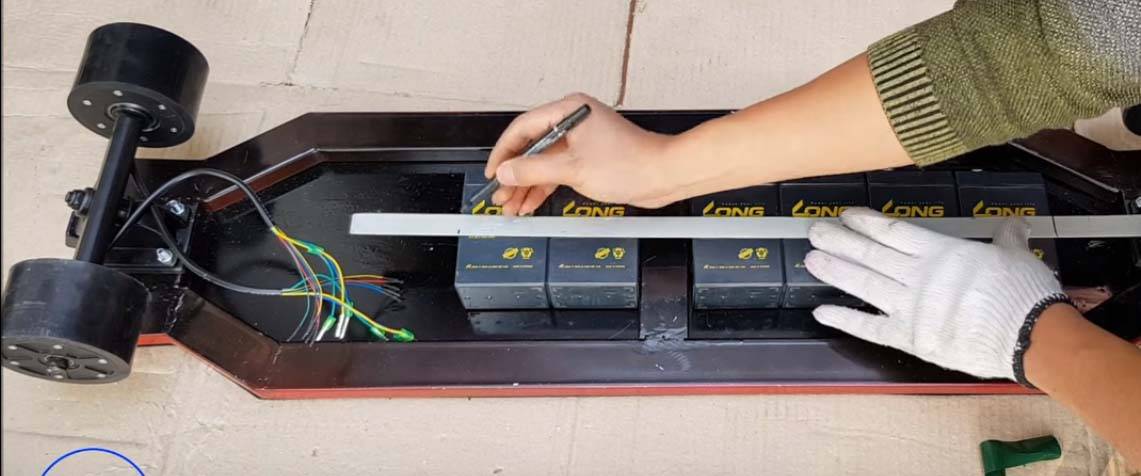

Для надежного крепления аккумуляторов, вырезаем тонкую металлическую полоску.

Отмечаем места изгиба полоски.

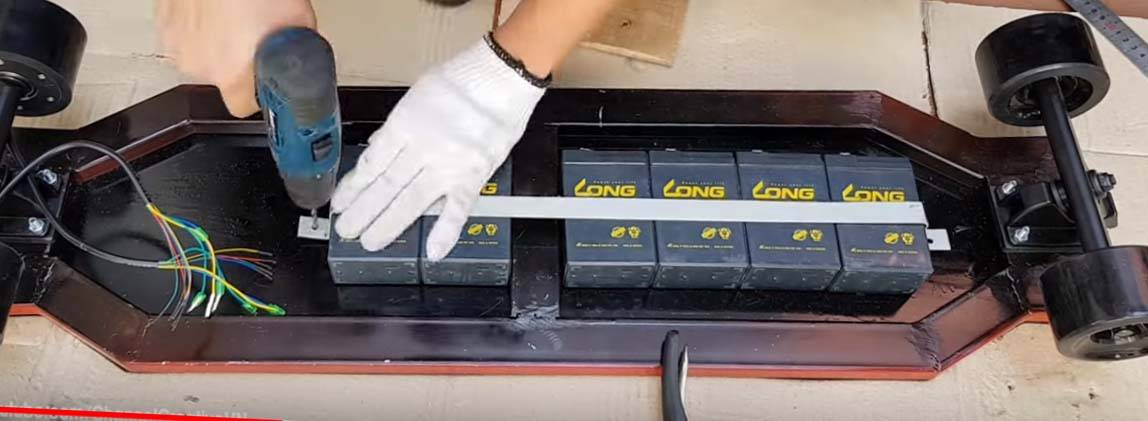

Выгибаем полоску таким образом, и фиксируем аккумуляторы

Аккумуляторы после фиксации

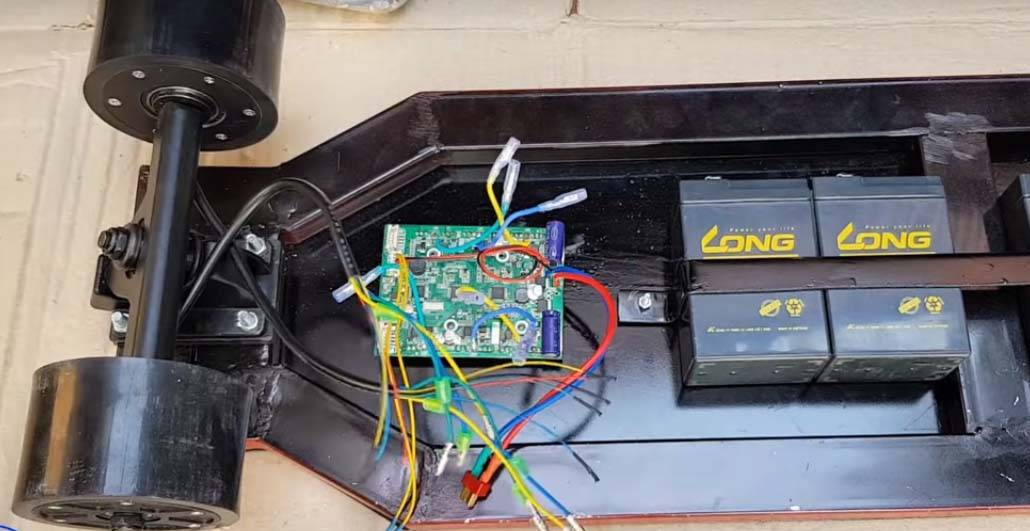

Далее, переходим к плате контролера моторов. Ее будем размешать непосредственно возле моторов.

Размещение платы контролера электромотора

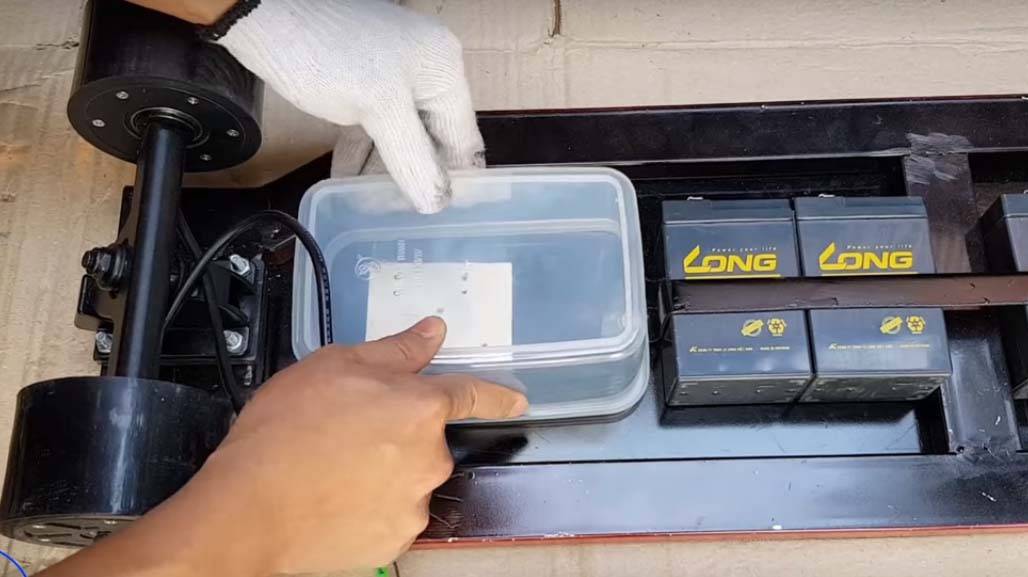

Защищать контролер от враги будет пищевой судок.

Закрепляем плату контролера на доске с помощью болтиков, после чего подключаем электромоторы. Здесь ничего сложного, так как цвета совпадают.

Подключение силовых проводов электромоторов лонгборда к контролеру

Таким образом подключаем остальные провода драйвера моторов

С помощью стяжек наводим порядок с проводами

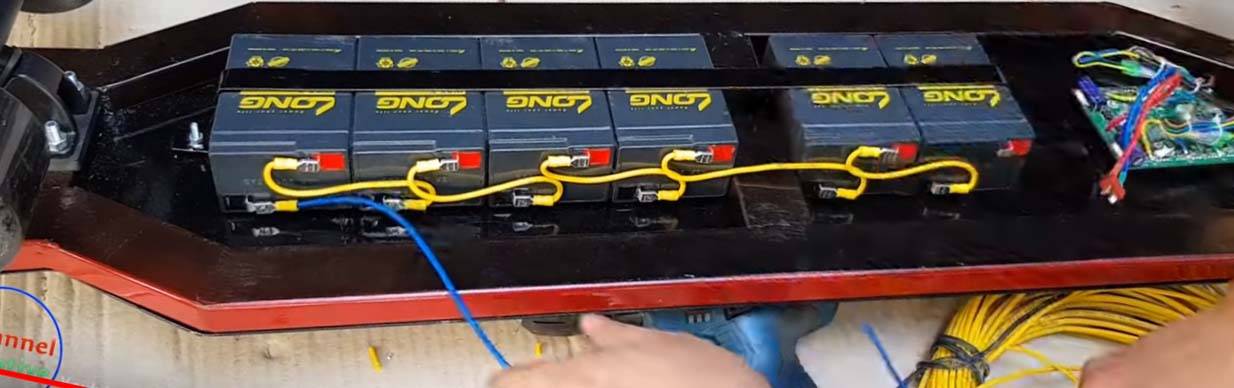

Последовательное соединение аккумуляторов

Припаиваем коннектор к проводам от аккумулятора

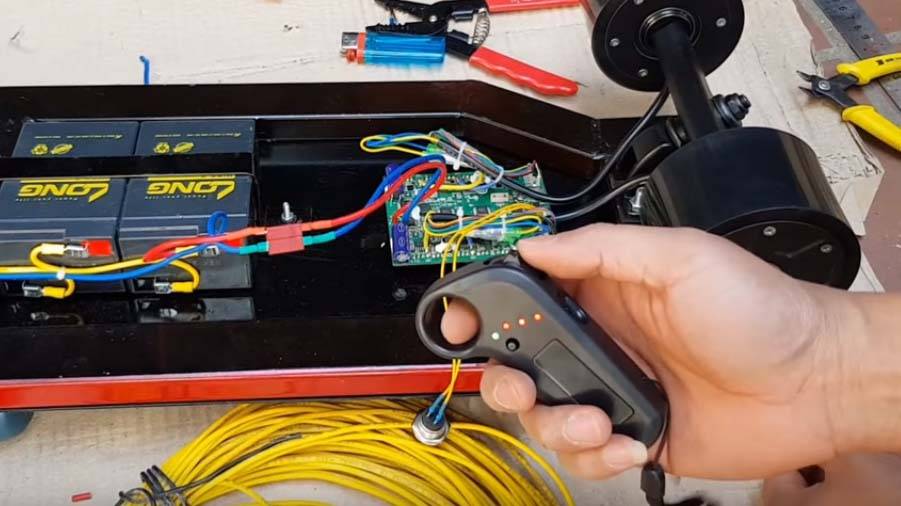

Теперь подключаем аккумуляторы, и тестируем работу устройства.

Тест лонгборда. Все работает отлично.

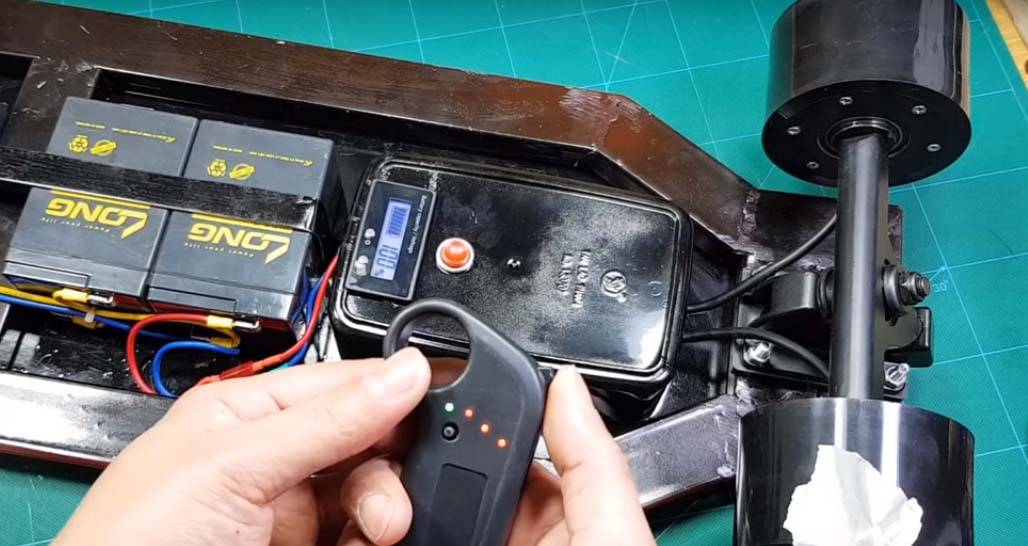

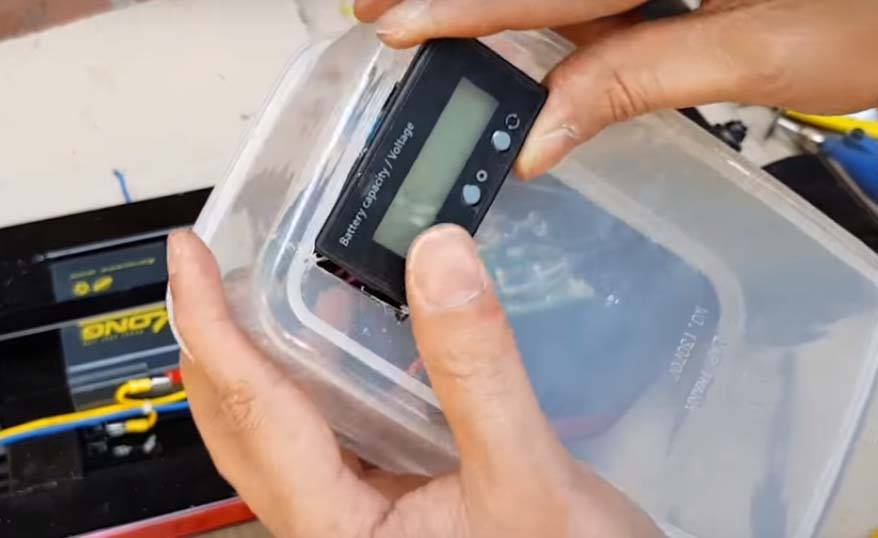

Установка и подключение индикатора напряжения.

Чтобы знать состояние аккумуляторов, необходимо подключить индикатор напряжения. Монтировать его будем в пластиковый судок, который так же будет защищать плату управления.

Вырезаем под размер индикатора отверстие, и монтируем туда индикатор.

Монтаж индикатора напряжения

Туда же и установим кнопку включения контроллера

Так как судок имеет большую высоту, размечаем его, таким образом, чтобы у нас остались ушка для крепления, а лишнее убираем.

После покраски получаем такую крышку.

Индикатор подключается к выводам аккумулятора напрямую, после чего можно окончательно собирать лонгборд.

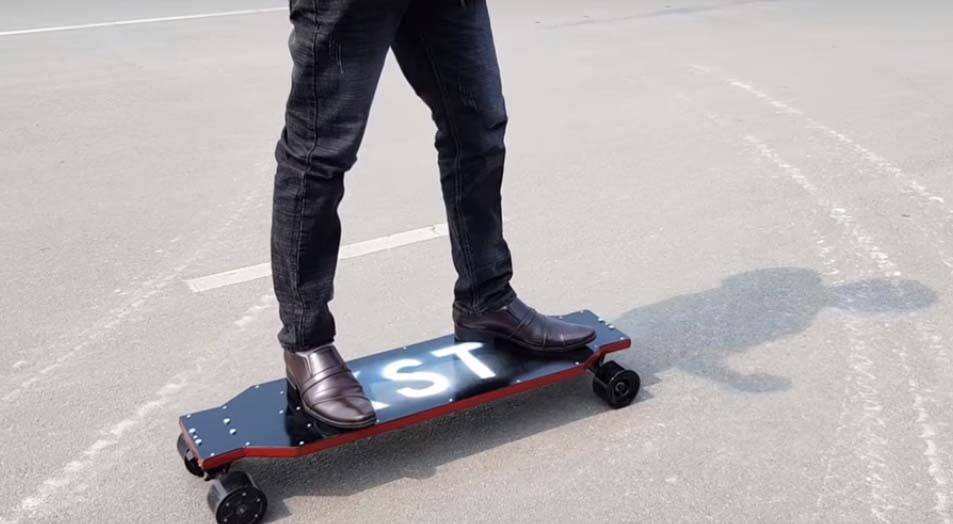

Окончательная проверка работы лонгборда

На этом сборка самодельного электрического лонгборда окончена.

проверка в полевых условиях.

Сборка двигателя электроскейта

Силовая установка для электроскейтборда собирается из следующих компонентов:

• электрический мотор;
• регулятор скоростного режима;
• контроллер;
• плата для управления скоростью.

Первые две детали стыкуются между собой посредством пайки. Провода изолируют специально предназначенной для этого лентой. Лучше выбрать чёрную, она менее заметна. На изображении ниже, представлен тонкий белый проводок — он в последствии будет присоединён к плате.

Очень важно ещё до начала сборки определиться с будущим расположением рабочих элементов на борде, так вы избежите путаницы во время сборки

Электролонгборд своими руками. Маунтинборд

Итак, очередной, практически ежегодный пост про электродоски. В этом году речь пойдет о маунтинборде. Сразу хочу заметить – этот маунтин делался для катания по асфальту или по тому, что у нас называют этим словом. Грязь месить на нем никто не будет.

Основа:

В основе данного борда — Trampa 685 BLACK. Отличная доска. Если будете брать ее для города – выбирайте бушинги (Dampa) помягче.

• Шкив 66 зубцов на колесо так же от Trampa.
• Цена: около 44-46к руб (в зависимости от курса) за доску целиком и шкивы на 66 зубцов.
• Кронштейны:

Кронштейны были найдены на одном из заграничных форумах. Меня подкупил их компактный вид. На траки сели отлично.

Цена: 120€

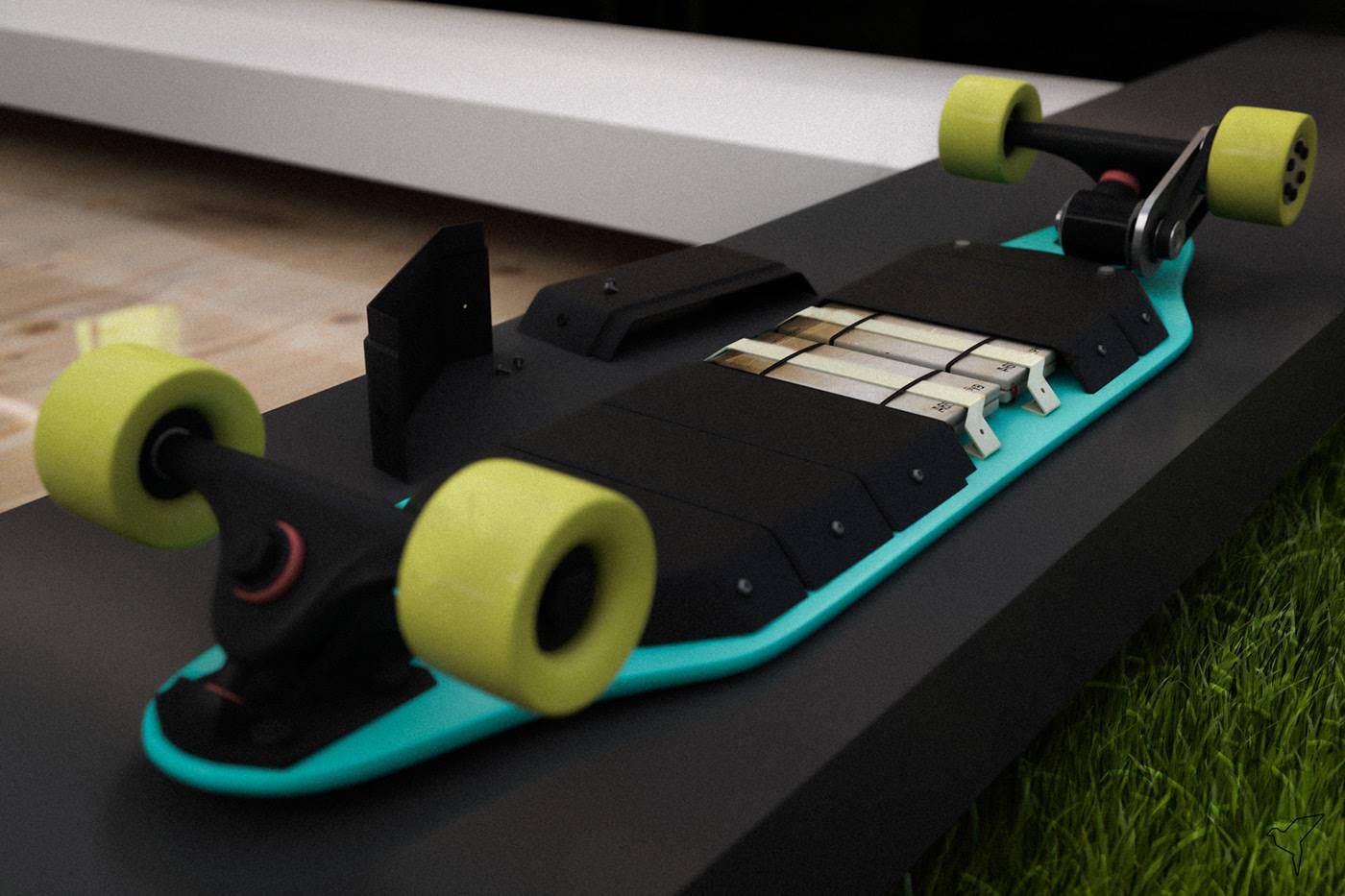

Корпус:

Плод труда, слез пота и крови на протяжении трех недель.

Если вкратце – мажем, шлифуем, мажем, шлифуем,… повторять до достижения приемлемого результата. В промежутках наносим разделительные составы. Я использовал полиэфирные смолы, на молд — стекломат 300 и 450, а на сам корпус – стеклоткань Т-11

В результате получаем корпус на 6 сегментов, который отлично гнется вместе с доской.

Цена: 6-7к руб на материалы (брал много и с запасом). Плюс много руб на инструмент.

Моторы:

Два 6368 150kv 2.3кВт. Наверное главный их — плюс минимальное кол-во отверстий, в которые попадает пыль. Это вселяет в меня некую надежду на бОльшую продолжительность их жизни по сравнению с более дырявыми собратьями.

Цена: 120$ за 2 мотора

Аккумулятор:

Аккум 10S5P из элементов 18650 Samsung 30Q . Точечная сварка, соединение между последовательными ячейками – гибкий кабель в силиконовой изоляции. Расчетный пробег 25-30км.

Цена: около 14.5к руб

ESC (контроллер):

В этом году настало время экспериментов. Ради интереса, да и чтобы совсем не раздувать бюджет, я решил взять дешевый китайский esc для лонгбордов на два мотора и с пультом в комплекте.

Этот esc покупался осознанно, так что сильный нагрев по сути не является явным минусом, т.к. на такие доски его в принципе ставить – так себе затея.

Но я решил, что если он переживет хоть и асфальтовый, но маунтинборд, то на обычных досках этому контроллеру будет житься явно полегче.

1. Цена: 60-70$
2. Сборка:
3. соединяем все не путая + и — , запихиваем в корпус, а сам корпус прикручиваем к доске.

Готово

В итоге — получилась крайне плавная и мягкая доска. Для отечественных дорог – самое то. Никаких гудящих ног от передающийся с колес вибрации. Едешь как на облаке. Максимальная скорость около 40км/ч. Пробег – 25-30км. Шкивы 15:66

Из минусов – большой радиус разворота, и вес (13кг). Ну и цена, наверное, если сравнивать ее с досками на полиуретановых колесах или с китайскими фабричными вариантами.

Если кого-то заинтересовала тема электролонгбордов, то советую почитать мои прошлые посты (благо их не много). Там я старался максимально подробно рассказать о постройке электролонгборда, начиная с выбора комплектующих и заканчивая сборкой. И цена бордов там гораздо меньше
