Технология автоматического переключения скоростей на велосипеде

Как определить количество скоростей у велосипеда

Для того чтобы определить количество скоростей на велосипеде, нужно придерживаться простой инструкции:

1. Вычислите количество передач у основания велосипеда. Скоростные велосипеды предусматривают наличие звёздочек у педалей. Они находятся у педалей транспортного средства, имеют разный размер и располагаются друг за другом. Первым этапом нужно посчитать количество колец-звёздочек. Как правило, у велосипедов от одной до трёх основных звёзд.
2. после подсчёта передних звёздочек, можно перейти к задним. От передних звёздочек идёт цепь, соединяющая их с задними кольцами. Их тоже необходимо посчитать.
3. Полученные цифры нужно перемножить между собой. Полученное число и есть количеств скоростей вашего велосипеда.

То есть, если количество передних звёздочек равно двум, а количество задних пяти, то полученные 10 — это общее количество скоростей.

Зачем нужна многоскоростная трансмиссия на велосипеде?

А зачем вообще нужен такой большой набор звездочек? 30 передач,- не много ли? У легковых машин всего 10-ть и то случаются проблемы. Ответить на этот вопрос можно в двух словах, необходимость в том или ином количестве передач напрямую продиктована стилем самого катания и сферой их спортивного применения. Такой широкий спектр передач позволяет велосипедистам-спортсменам поддерживать удобную скорость педалирования (так называемый каденс – количество оборотов педалей в минуту, которое велосипедист совершает во время езды) независимо от уклона или рельефа местности, то, чего не может дать ни одна односкоростная цепная передача.

Высокая передача, называемая иногда велосипедистами “большой передачей”, самая оптимальна при спуске или езде (передвижению) на высоких скоростях. Самая высокая или самая большая передача на велосипеде подбирается, путем совмещения самой большой по размерам передней звезды с самой компактной по количеству зубьев задней звездочкой. К примеру, она (передача) может выражаться соотношением- “53×11”.

И также наоборот, сочетание наименьшего размера передней шестеренки с наибольшей по размеру задней звездочкой дает доступ к наименьшей из доступных передач, которая поможет вам не напрягаясь крутить педали даже на очень крутых подъемах.

Давайте сразу проясним такую вещь, а именно, что наличие большого количества передач явно не означает, что велосипед у вас от этого будет быстрее. Динамичнее – безусловно да, быстрее – никак нет! Велосипед с 30-ю или более передачами не является показателем самой машины, предназначеной для того, чтобы побивать рекорды скорости на суше и обходить по скорости велосипед у которого одна передача, и это при условии, что у этих байков используются идентичные передаточные коэффициенты.

Большое количество передач может помочь вам подняться и спуститься с горки, но быстрее от них вы не поедете

Речь здесь конкретно идет о самой эффективности и о наличии гораздо большего и широкого диапазона  выбора передач для конкретной ситуации, с которой приходится бороться спортсмену-велосипедисту на трассе или на бездорожье. Точно так же, как и автомобили, велосипеды выигрывают здесь именно в динамике от старта на низкой передаче при разгоне, из положения покоя, или выигрывают при подъеме на крутой холм, при этом многоскоростная трансмиссия позволяет достигнуть максимально возможных скоростей без какого-либо чрезмерного высокого педалирования, поскольку, еще до набора максимальной скорости можно раз за разом переключаться на более высокую передачу.

Продолжая наше сопоставление велосипеда с автомобилем, можно сказать, что использование слишком низкой передачи на высокой скорости обычно приводит к высокому расходу топлива у последнего (автомобиля). То же самое касается и педалирования на велосипеде. Если слишком быстро будете крутить педали, то быстро выдохнетесь. Отсюда только один вывод, – чем больше шестеренок в трансмиссии, тем больше возможности найти нужную передачу под конкретную ситуацию, то есть скорость и каденс для комфортной и эффективной безопасной езды.

В более широком понимании все приводится к тому, что во времена господства 5-ти и 6-ти скоростных кассет диапазон из 12 – 25 зубьев на звездах обычно достигался путем, добавления значительного количества зубьев на каждую последующую заднюю шестеренку, что приводило к резкой смене нагрузок. В таких системах отсутствовала плавность переключения и непрерывность прогрессии. Современные 10-ти и 11-ти скоростные кассеты сегодня решают данную проблему. Поэтому ездить или перемещаться на них на много комфортнее и удобнее. А также, все эти современные системы на много медленнее изнашиваются.

Полезные советы, которые помогут Вам отрегулировать задний переключатель скоростей байка

Подготовительный этап, который предшествует работам по настройке заднего переключателя скоростных режимов велосипеда, заключается в выявлении его неисправности. Посмотрите – не погнулся ли он в процессе езды. Так как ему приходится занимать крайне невыгодное с точки зрения защищенности выпирающее расположение. По этой причине велосипедисты называют его наиболее уязвимой частью байка. Испытав удар, он прогибается к спицам. Но, если его установка была осуществлена на так называемый петух, то ему ничего не грозит. В данном случае деформируется сам петух. Когда же таковая деталь отсутствует, даже не самый сильный удар повредит раму

Старайтесь пользоваться байком крайне осторожно. Оградите задний переключатель от возможных столкновений с чем бы то ни было

Чтобы поверить петух либо задний переключатель скоростного режима на деформацию, необходимо скрупулезно осмотреть заднюю часть рамки последнего. Его направляющие ролики (их всего 2) должны располагаться на одинаковом уровне, друг напротив друга. Вместе с тем, не упускайте из виду цепь, которая протянута между ними. Она не должна иметь перекосов. Ее оптимальное положение — вертикальное.

Ни в коем разе не стремитесь придать искореженному петуху прежний вид посредством сгибания переключателя скоростных режимов в реверсивном направлении. Иначе Вы деформируете его рамку. Прежде, чем начинать рихтовку кронштейна, демонтируйте его с рамы байка. Впрочем, можно воспользоваться инструментом, который обычно крепят на петух – там, где должен располагаться сам переключатель. Он выполняет функция специального рычага. Причем к нему прикреплен указатель, позволяющий выравнивать петух с точностью до миллиметра.

Учтите, что некоторые переключатели, которые изготовлены компанией «Campagnolo», оснащены наклонной рамкой. То есть, так называемый ролик натяжителя установлен в некотором отдалении от спиц, нежели ролик, задающий направление.

Почему некоторые люди выбирают односкоростной велосипед (синглспид)?

Интересно, что в наш современный век, развития всевозможных технологий переключения передач для велосипеда (их примеры приведем ниже), некоторый тип людей предпочитает использовать только односкоростную трансмиссию, так называемые- «синглспиды». У этих байков исключительно всего одна передача, которая подобрана определенным соотношением звездочек – передней и задней. Правильный подбор соотношения зубьев позволяет достатчно резво стартовать и разгоняться до максимальной скорости в 30 – 34 км/ч.

Односкоростные велосипеды в основном популярны среди веломанов, живущих в равнинных местностях и передвигающихся на своих двухколесных железных конях только исключительно по городу, или занимающихся только экстремальными видами велоспорта, на так называемых «трюковых велосипедах».

Плюсов у такого односкоростного байка тоже не мало:

1. Дешевизна. -Действительно, собрать односкоростной велосипед значительно дешевле. Насколько? Все будет зависеть от уровня компонентов. Если взять действительно качественные, т.е. гоночные компоненты самого высокого уровня из линейки Shimano – XTR, то получится примерно следующее (подсчет стоимости компонентов многоскоростного велосипеда):

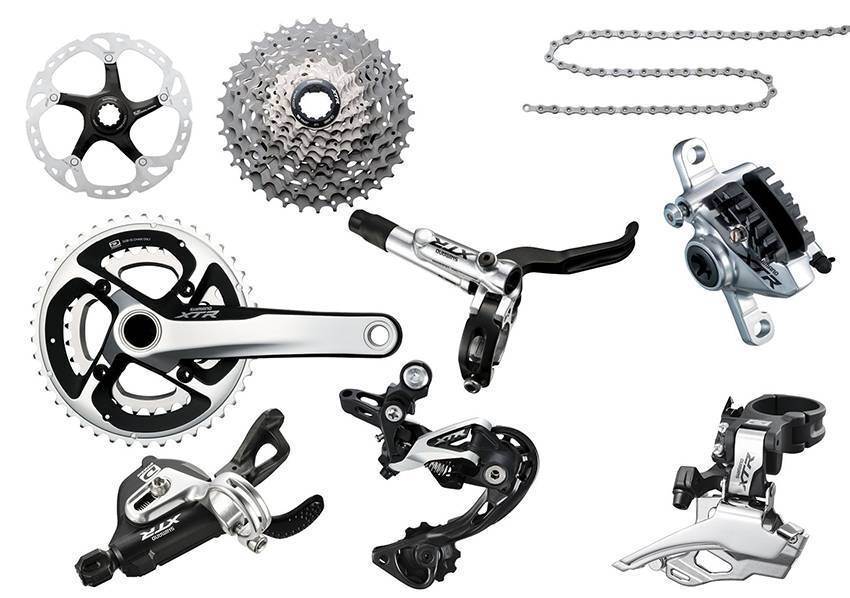

I. Система Shimano XTR на 11-ть скоростей в среднем будет стоить порядка 25 тыс. рублей.

II. Каретка высокого уровня (в нее входят подшипники, корпус с резьбой под посадку в раму) – около 3тыс. 500 рублей.

III. Звезда передняя (Shimano XTR) – 5 тыс. рублей.

IV. Цепь уровня XTR на 11-ть скоростей – 3 тыс. рублей.

V. Задний переключатель XTR от Shimano – 15 тыс. рублей (по скидкам), стоимость без них в велосезон может доходить до 22 тыс. рублей.

VI. А ведь еще нужна так называемая «манетка» – переключатель скоростей (около 6 тыс. 500 рублей), тросики, рубашки и конечно же задняя кассета, которая тоже стоит недешево – 5 тыс. рублей.

Итого, только на одну трансмиссию уйдет порядка 63 тыс. рублей! Да, на сегодняшний момент это расклад цен на действительно качественные компоненты (детали) гоночного уровня. Они будут прочными, легкими, отлично будут работать, ну и так далее. Но за эти же самые деньги можно купить целиком и трюковый велосипед с одной передачей, и на не менее качественных и на более прочных компонентах. Чувствуете разницу?

2. Надежность. -Знаете, чем подкупает многих автомат Калашникова? Нет, не угадали, не своей меткостью стрельбы на дальние дистанции. Он практически считается просто безотказным в любых сложных условиях своей эксплуатации. Тоже самое и с односкоростными велосипедами. Там просто нечему ломаться! Вспомните старые советские велосипеды, которые вы хотя бы раз, но наверняка видели в глубинке. Они служат своим хозяевам десятилетиями… Не зря экстремалы по всему миру для своих трюков всегда почти используют велосипеды «синглспид».

3. Ремонтопригодность. -Починить велосипед с одной передачей несложно. Да и запчасти на него недорогие. Чего не скажешь о «мультиспиде». Если даже взять приблизительно средний ценовой диапазон из приемлемых по надежности компонентов, такой например, как Shimano XT или SRAM X9, то все равно это получается недешево. За один задний переключатель одного из этих производителей вы отдадите примерно 6 тыс. рублей.

4. Гоночные амбиции. -Вы удивитесь, но даже сами гонщики иногда используют односкоростную трансмиссию. Делают они это для снижения веса самого велосипеда (все дополнительное навесное оборудование, каким бы легким оно не было, все же имеет вес) и для исключения риска проблем с переключением передач. В этом случае выбор правильного передаточного числа имеет решающее значение.

5. И наконец-то последнее, трековый велосипед изначально имеет всего только одну передачу. Это не преимущество – это просто факт.

В результате этого, с правильно подобранным соотношением велосипедист получает более ровное и более точное педалирование, без каких-либо затруднений в момент перескакивания цепи на большую или меньшую звездочку. А это значит, что педалирование в определенных режимах езды будет происходить более эффективнее.

Переключение передач и все нюансы

У самого простого байка в наличии есть до трех звездочек на переднем колесе и до десяти на заднем.

Для наглядности можно рассмотреть стандартный привод 3х8:

1. Наибольшая звезда, которая находится спереди, предназначена для езды по ровной поверхности с минимальным сопротивлением ветра. При классической езде, как правило, она работает в паре с несколькими звездочками (от восьмой до четвертой);
2. Вторая по величине звездочка, которая находится спереди, предназначена для поездок по грунтовой или неровной дороге. Идет в сочетании с седьмой по вторую задними звездами. Не исключено сочетание со всеми задними звездами. На такой скорости велосипед маневреннее, хорошо преодолевает сопротивление ветра;
3. Наименьшая звездочка, находящаяся спереди, комбинируется с четвертой по первую задними звездами. Данную передачу используют при езде по пересеченной местности, на сильных спусках и подъемах, на песчаных и заболоченных местностях.

Список основных планетарных втулок

Сводная таблица, представленная ниже, позволит составить общее представление по основным актуальным моделям:

Название производителя	Наименование модели	Год выпуска	Число передач	Вес, кг	Назначение
Rohloff	Speedhub 500/14	1998	14	1,7	Велотуризм, велоспорт
Shimano	Alfine SG-S700	2010	11	1,74	Велоспорт
Shimano	Alfine SG-S500	2006	8	1,6	Город
Shimano	Nexus Inter-8	1995	8	1,55	Город
Shimano	Nexus Inter-7	1995	7	1,46	Город
Shimano	Nexus Inter-3	1999	3	1,22	Город
SRAM	i-Motion 9	2005	9	2	Город, шоссе
SRAM	DualDrive	1997	3	0,97	Город, складная модель
SRAM	i-Motion 3	1997	3	1,39	Город
SRAM	Automatix	2012	2	0,72	Город
Sturmey Archer	XRF-8	2007	8	1,48	Город, шоссе

Планетарная втулка — это популярное оснащение современных велосипедов, удобное для перемещения по городу или сельской местности с хорошими дорогами. Система поддерживает возможность переключения от трёх передач и более, принцип работы устройства позволяет легко и быстро перейти на нужную скорость.

Тот факт, что все элементы системы упакованы в корпусе, делает конфигурацию велосипеда минималистичной и не нагруженной. Этот вид трансмиссии является прочным устройством с долгим сроком службы, он не требует особого технического обслуживания и частого ухода.

Чтобы решить, какую систему передач выбрать, важно понять, что вы хотите от будущего велосипеда. Если ваша цель — участие в велоспорте, покорение горных вершин или скоростные соревнования — лучше остановить свой выбор на велосипедах со звёздочной системой передач

Если же вы планируете ездить по городу, наслаждаться долгими велопрогулками — велосипеды на планетарной втулке станут отличным решением.

Ролики натяжения цепи

На рамке переключателя расположены миниатюрные звездочки – они также нуждаются в периодической очистке от грязи и смазке жидким маслом. Если ролики долго эксплуатируются без надлежащего ухода, то они обязательно начнут заклинивать – цепь по ним будет тереться, подпрыгивать и слетать с задних звездочек.

На рынке недавно появились ролики с карбоновым покрытием снаружи и керамическими подшипниками внутри – производители заявляют, что они будут служить вечно. Специалисты же рекомендуют не тратить свои деньги на эти модные «фишки» — при правильном и регулярном уходе и обычные пластиковые ролики будут служить долго.

Шоссейные переключатели

Shimano также производят шоссейные переключатели SORA и TIAGRA.  Говоря о переключателях, также стоит коснуться шифтеров (манеток находящихся на руле). На детских и бюджетных велосипедах часто устанавливаются шифтеры револьверного типа, переключение которыми осуществляется простым вращением как ручкой газа на мотоцикле. Плюс таких шифтеров в том, что они имеют небольшую стоимость и можно быстро переключиться на несколько передач одним вращением кисти

Минус же в том, что тяжело переключиться на какую-то определённую передачу, и есть вероятность случайно переключить, неосторожно взявшись за руль. Поэтому самыми распространёнными являются триггерные шифтеры. Переключать передачи такими шифтерами очень легко

Два рычага находятся под указательным и большим пальцами у Shimano, и оба под большим пальцем у Sram. Один раз прокатившись на велосипеде с такой системой переключения, вы сразу же запомните, какой рычаг понижает, а какой повышает передачу. Кроме того на шоссейных велосипедах бывают переключатели на раме, а также совмещённые с тормозной ручкой

Переключать передачи такими шифтерами очень легко. Два рычага находятся под указательным и большим пальцами у Shimano, и оба под большим пальцем у Sram. Один раз прокатившись на велосипеде с такой системой переключения, вы сразу же запомните, какой рычаг понижает, а какой повышает передачу. Кроме того на шоссейных велосипедах бывают переключатели на раме, а также совмещённые с тормозной ручкой.

Как устроен переключатель скоростей

Чтобы научиться переключать скорости, надо немного разобраться в устройстве переключателя скоростей. Он состоит из стальных шестерней разного диаметра. Они называются звезды. Звезды собраны в блоки. Блок, расположенный ближе к переднему колесу называется «система», блок, расположенный ближе к заднему колесу называется «кассета». Цепь натянута на звезды.

На руле (слева и справа) находится устройство, для переключения скоростей. Оно называется «манетки». Вы переключаете скорость, т. е. поворачиваете манетку, — цепь смещается на нужную вам звезду.

«Кассета» или задний блок отвечает за часть цепи, расположенной снизу. Ею управляет правая манетка. «Система» или передний блок отвечает за верхнюю часть цепи. Ею управляет левая манетка.

Как выбрать переключатель скоростей на руле — советы

Обычно менять переключатели начинают продвинутые новички, настраивая байк под себя, или же те, у кого велосипед оказался в ремонте. И как показывает практика, все они сталкиваются с определёнными проблемами, — после установки нового оборудования переключатели работают некорректно, либо вообще не настраиваются.

Поскольку переключатели являются пусть главной, но частью целой системы, то они должны ей полностью соответствовать и ценовой критерий при выборе устройства здесь особого значения не имеет.

При выборе заднего дерайлера “велоинженер” должен учитывать следующие факторы:

Ёмкость переключателя. Этот термин обозначает то, с какой разницей в количестве зубьев передних и задних звёзд дерайлер может работать, т.е. какой длины должна быть лапка натяжения цепи у переключателя.

Определяется ёмкость следующим способом. Рассчитывается разница зубьев в передних звёздах и плюсуется к разнице зубьев на задней кассете звёзд.

Например, передняя кассета состоит из 3х звёзд, большая из которых насчитывает 42 зуба, а меньшая 24. Разница составляет 18 зубьев. Плюсуется к разнице задней кассеты, которая высчитывается из 34 и 11зубьев, 23. Итого 41 зуб (18+23).

Исходя из этого параметра будет производиться выбор.

Геометрия плеча дерайлера. Этот параметр невозможно рассмотреть без учёта характеристик, установленных на байк шифтеров.

Производители при конструирование переключателя могут закладывать разную геометрию хода плеча (трапецию) дерайлера. А установленные на бай шифтеры могут не соответствовать этой конструкции — подача троса будет больше или меньше. Перекидывание цепи в этих случаях будет проходить некорректно, т.е. она не будет попадать в плоскость нужной звезды.

Это не означает, что нужно выбирать одного производителя, что сделать порой не просто, а что нужно учитывать этот нюанс. Совмещение дерайлеров и шифтеров от разных производителем возможно, если совпадают показатели подачи троса на монетке с расстоянием “плечевого” хода дерайлера.

Назначение велобайка. При выборе переключателя нужно точно знать под какие цели велосипед будет использоваться. Будет ли это прогулочный или фитнесбайк, шоссейный или туристический, для езды по пересеченной местности или для скоростного спуска, — для каждой специализации велосипеда разработаны конкретные переключатели со своими специфическими характеристиками.

Если для байка, предназначенного для быстрой езды по пересеченной местности, поставить “мягкий” дерайлер для спокойных поездок, то он не только не будет корректно переключать скорости, но и быстро придёт в негодность. Для агрессивной езды по неровностям нужен переключатель, который хорошо держить натяжение цепи, и позволяет в условиях повышенной тряски цепи стабильно переключать передачи.

Эти 3 основополагающих параметра должны в первую очередь рассматриваться при выборе заднего переключателя.

Другие характеристики важны уже с технической точки зрения. Это такие, как: способ крепления переключателя к раме, материал изготовления, в какую сторону происходит отпуск передачи (с малой звезды или с большей) и т.д.

При выборе переднего дерайлара следует учитывать:

способ крепления переключателя: с помощью хомута, на специальную площадку или на каретку байка.

Самый распространённый способ — это с помощью хомута. В этом случае не следует забывать, что трубы велосипеда могут быть разного диаметра.

• Подвод тросика к переключателю. Бывает по нижней и верхней трубе велосипеда.
• Направляющие рамки переключателя также отличаются в зависимости от количества установленных звёзд.
• Не стоит забывать и о таком параметре, как толщина цепи. Хотя этот параметр не столь критичен.

Для чего нужны передачи

Чем больше звездочка сзади, тем ниже будет скорость велосипеда, но тем меньше усилий понадобится для кручения. Низкая передача идеально подходит для подъема в гору, езды по песку, неровному грунту или снегу.  Колесо перемещается медленно, но с огромной силой. Соответственно, если застрять в грязи – это идеальное соотношение.

Высокая передача обеспечивает быстрый набор скорости, но в то же время требует от велосипедиста больших физических усилий. Она хороша для скоростного перемещения по дорогам с ровным покрытием, а также для движения по спуску.

Как правило, в каждой ситуации со временем подбирается наиболее удобное соотношение передач. Велосипедисты со стажем даже не задумываются над этим, переключая скорости автоматически. Новичку нужно устанавливать все опытным путем, ведь скорость велосипеда будет зависеть не только от передач, но и от физического состояния наездника.  Как мы уже говорили ранее – ездить на одной передаче, имея скоростной велосипед очень плохо. Как минимум, быстрее стирается кассета да и велосипед со скоростями тогда не нужен. Но в первую очередь это демонстрирует неумение использовать технику.

Как устроен переключатель скоростей

Чтобы научиться переключать скорости, надо немного разобраться в устройстве переключателя скоростей. Он состоит из стальных шестерней разного диаметра. Они называются звезды. Звезды собраны в блоки. Блок, расположенный ближе к переднему колесу называется «система», блок, расположенный ближе к заднему колесу называется «кассета». Цепь натянута на звезды.

На руле (слева и справа) находится устройство, для переключения скоростей. Оно называется «манетки». Вы переключаете скорость, т. е. поворачиваете манетку, — цепь смещается на нужную вам звезду.

«Кассета» или задний блок отвечает за часть цепи, расположенной снизу. Ею управляет правая манетка. «Система» или передний блок отвечает за верхнюю часть цепи. Ею управляет левая манетка.

Ремонт и обслуживание

Планетарные втулки являются износостойкими механизмами, практически не требующими никакого технического обслуживания. Это делает их более удобными в сравнении с классической трансмиссией, которая требует постоянной чистки, смазки, замены деталей, их настройки и регулировки.

В процессе эксплуатации планетарного редуктора единственное, что придётся делать – это приблизительно каждые 5 тыс. км производить замену масла в ступице, а также контролировать натяжение тросика, с помощью которого осуществляется переключение передач – он имеет свойство растягиваться в течение длительной эксплуатации.

Конструкция и ее особенности

Цепь велосипеда представляет собой достаточно простую металлическую конструкцию, которая предназначена для передачи трансмиссии от ведущей звезды к ведомой. Составляющие элементы:

• Пластина наружная;
• Внутренняя пластина;
• Пин (валик);
• Ролик;
• Втулка.

Главным отличием между разными видами является расстояние между валиками и ширина. У некоторых видов транспорта эта деталь может быть частью системы переключения скоростей. Эта деталь важна и требует особого внимания.

Для качественного функционирования велосипедной цепи требуется регулярное обслуживание, чистка и ремонт. Периодическая смазка и промывка обеспечат хорошую работу техники, а каждые несколько тысяч километров цепь нужно заменять на новую. Существует и определенный показатель степени удлинения (0,5%), то есть поры, когда нужна новая деталь. Без специальных инструментов для измерения можно определить степень изношенности следующим образом: нужно установить элемент на самую большую звезду (ведущую) и оттянуть ее, сдвигая в сторону от зубьев. Если в получившееся пространство вмещается более 4 зубьев, то велосипедную деталь необходимо срочно заменить.

Производители втулок

Существует несколько основных компаний, занимающихся производством устройств с планетарной трансмиссией:

• Rohloff.
• SRAM.
• Shimano.
• Sturmey-Archer.

Лидирующую позицию занимает компания Rohloff. Планетарные втулки, выпускаемые фирмой, считаются наиболее сложными механизмами. Достижение компании состоит в том, что она разработала 14-скоростное устройство.

Следующей по списку идёт производитель SRAM. Продукция компании очень популярна среди велосипедистов. Ассортимент планетарных втулок SRAM представлен различными моделями, среди которых есть 12-скоростные девайсы.

Планетарные втулки Shimano занимают 3-е место в рейтинге производителей. Компания предоставляет покупателю достойный выбор – можно подобрать втулки, которые позволяют переключать от 3 до 11 передач.

Компания Sturmey-Archer известна тем, что производит девайсы с гибридно-кассетным оснащением. Среди продукции можно найти и обычные втулки на 3, 5 и 7 передач.

Комбинированный привод

Американская компания SRAM помимо оборудования внешнего переключения передач (группы 3.0-X.0 для горных велосипедов) и внутреннего (группы Spectro S7, P5, T3 для городских) выпускает и комбинированные приводы. SRAM DualDrive сочетает в себе внутренний и внешний приводы. Суть его состоит в том, что с трехскоростной планетарной втулкой комбинируется 8- или 9-скоростная кассета и обычный задний переключатель передач. Вся система управляется одной рукой при помощи комбинированной манетки: вращающаяся ручка (gripshift) управляет внешним переключением, а дополнительный рычаг внутренним. В 2006 году подобная система появилась и у Shimano – Nexave Intego.

Велосипедная цепь без замка

Основным приспо­соб­ле­нием для смены цепи является велосипедная выжимка цепи. Она представляет из себя простое устройство, предназначенное для разъединения и соединения звеньев цепи путем выжимки/запрессовки пина.

Как снять цепь выжимкой

Все очень просто. Недавно проделал эту операцию буквально за несколько минут простой выжимкой в составе мультитула. Почему-то родная цепь КМС на велосипеде стояла без замка, хотя новая аналогичная KMC X9-73 пришла с замком.

Моя поделка из звеньев

Кстати, перед установкой новой цепи пришлось удалить 4 лишних звена, для чего в любом случае понадобится выжимка. Оставшиеся звенья стоит оставить как запасные или сделать такую штуку.

Соединительный пинЧтобы разъединить цепь, необходимо выпрессовать один выбранный пин с помощью выжимки.Положение цепи в выжимкеВ процессе выпрессовки стоит проверить соосность: не не дает ли регулировочный винт гнуться звену, а острие выжимки давит на пин, а не на звено.Цепь разъединенаНе выдавливайте пин до конца, если хотите собрать звено с ним же, иначе будет сложно устанавливать его обратно!Цепь снята.

Помните, что каждый раз для выпрессовки следует выбирать новый пин, поскольку прочность разъединенного и собранного вновь звена значительно уменьшается!

</ol>

Как установить цепь выжимкой

Ремонтный пин (ось)Устанавливаемая цепь должна подходить по длине и ширине.

Ширина цепи зависит от количества звезд на кассете: чем больше звезд, тем уже цепь. Поэтому будьте внимательны и не покупайте на 7-скоростную кассету 10-скоростную цепь!

Регулировка длины осуществляется путем удаления лишних звеньев из цепи способом, описанным выше. Учтите: если вы собираетесь использовать замок для цепи, удалять нужно на 1 звено больше.

Если в комплекте с цепью шел ремонтный пин, либо вы купили его отдельно – используем его. Иначе запрессовываем имеющийся пин.

Правильное направление цепиДля установки цепи переведите передний и задний переключатели скоростей на самые маленькие звездочки.

Затем проденьте цепь через рамку переключателя

Осторожно, не перепутайте направления: верхний ролик цепь проходит справа, а нижний — слева

Соединяем разомкнутые звенья, устанавливаем пин.Выжимка цепиПроверьте, чтобы это звено цепи свободно изгибалось.

Если оно ходит туго, нужно отрегулировать звено выжимкой. Вставляйте звено во второе посадочное место выжимки (дальнее от регулировочного винта), и совсем немного выдавите пин в обратную сторону. Если второго посадочного места в выжимке нет — просто разомните звено руками.

Цепь соединена.</ol>

Остались вопросы? Смотрите видео замены цепи на велосипеде с помощью выжимки внизу страницы, все ясно и наглядно.

Советы по уходу за системой переключения передач

Велосипедисты всегда очень трепетно относятся к своим байкам. Некоторые с ними даже разговаривают и просят не подвести на очередной гонке. Многие относятся к своим любимчикам как к живым, поэтому нужно за ними часто и хорошо ухаживать. Бывают ситуации, когда передача меняется сама собой или не переключается когда вам это нужно. В большинстве случаев это свидетельствует об изношенности деталей, но часто бывают случаи, когда в механизм попадает трава, грязь и мусор или деталь нужно смазать. При периодичном и правильном техосмотре вашего двухколесного друга, он вам прослужит долго и верно.

Всегда прислушивайтесь к своему велосипеду. Если с ним что-то не так он обязательно даст знать. Звуки не присущие нормальной работе байка это уже знак, что нужно присмотреться к деталям.

Совет!

Всегда проверяйте цепь на загрязнение, достаточное количество смазки и растянутость. Осуществляйте замену каждый сезон.

Профессиональный велосипедист (как было сказано выше) хорошо чувствует свой байк, и на уровне интуиции понимает, когда и как нужно сменить скорость. Все происходит настолько рефлекторно, что когда нужно переключить скорость, то вы об этом не задумываетесь, а просто делаете.

Настройка переднего переключателя

Передний переключатель отрегулировать будет еще проще чем задний

Но важно чтобы он был правильно закреплен на раме велосипеда. Когда цепь стоит на самой большой звезде, от звезды до рамки переключателя должно быть от 1 до 3 мм. И рамка должна быть параллельна звездам

Если все так, то можно начинать настраивать

И рамка должна быть параллельна звездам. Если все так, то можно начинать настраивать.

Выставьте минимальную скорость – сзади самая большая, а спереди маленькая звезда. Ослабьте натяжение тросика и крутите винт с маркировкой L (Low (где он находится видно на картинке) пока между цепью и рамкой переключателя не останется миллиметровый зазор. После этого закрепляем тросик винтом (на картинке обозначен цифрой 4) с хорошим натяжением. Нужно следить, чтобы он лег в специальную канавку возле винта.

Теперь выставляем максимальную скорость, когда спереди цепь на самой большой звезде, и на меньшей кассеты, и крутим винт с маркировкой H (High), чтобы зазор между цепью и внутренней плоскостью рамки составил миллиметр. Если после этого цепь все равно неохотно залезает на большую звезду отверните немного винт H.

Теперь садимся на байк и пробуем насколько успешно прошла настройка переключателей скоростей. Если цепь плохо переключается на пониженную скорость (меньшие звезды) покрутите регулятор натяжения тросика, расположенный на монетке переднего переключателя на руле, чтобы ослабить натяжение тросика. Когда цепь вяло залезает на большие звезды, натяните тросик этим же регулятором.

Проблемы

Если при кручении педалей с усилием цепь проскакивает, это означает, что она растянулась и ее пора менять. Если вы ее давно не меняли, возможно придется поменять еще и звезды с кассетой, т.к. изношенная цепь быстро приводит в негодность звезды.

Если плохо включаются какие-то определенные скорости, проверьте свободно ли ходит тросик в рубашках и нет ли надломов, а также мест с расплетенной обмоткой тросика. Рубашки с надломами и те, в которых трос проходит с трудом подлежат замене, как и поврежденный тросик. Эта же проблема может быть вызвана погнутым петухом.

Если переключатель внезапно вообще перестал работать, то проблема однозначно в тросике: либо он плохо закручен фиксирующим болтом, либо порвался.

И еще важный момент. При переключении скоростей следите за тем чтобы не было перекоса цепи, из-за расположения ее одновременно на противоположных звездах шатуна и кассеты, а так же на средней звезде и крайних звездах кассеты. Неправильное расположение цепи показано схематически на картинке. Из-за этого происходит быстрый износ как цепи так и звезд.

В целом настройка переключателей скоростей велосипеда выполняется быстро (30-40 минут) и без особых усилий.

9883

Разное

На распутье двух технологий: методы замены изношенной цепи на велосипеде со скоростями

Основная цель процедуры – расцепить старую цепочку и соединить воедино новую. Прежде чем что-либо делать, убедитесь каким образом сцеплена цепка сейчас. Она либо представляет собой единое целое, либо имеет в своей конструкции разъемное звено (замочек)

Это важно, поскольку тип скрепления определяет список необходимого инструмента и, собственно, методику обслуживания

Замок/не замок

Итак, задача №1 в деле, как поменять изношенную цепь на велосипеде – выяснить, нет ли замочка. На грязной цепочке это определить трудно, поэтому почистите ее. Очищать не обязательно в полном соответствии с регламентной .

Вполне достаточно смахнуть основной слой грязи с боковых пластин и покрутить педали в обратную сторону. Форма разъемного звена заметно отличается от других, и сразу бросается в глаза. Более подробно его конструкцию можно изучить по фото.

Техники расцепления

• Если в составе цепочки есть замочек, достаточно раскрыть его.
• Если цепка представляет собой единое целое, необходимо выпрессовывать одну из осей (пинов).
