Натяжение пружин

Пружины, которые входят в систему ободных механических тормозов, тоже отвечают за расстояние между колесом и колодкой. Но, в отличие от гайки с тросом, они позволяют регулировать дистанцию вплоть до миллиметра. То есть более точно. Натяжение пружины можно изменить с помощью одного болта, который то и дело закручивается и откручивается. Данный болт находится с обеих сторон тормоза. Поэтому, когда возникает ситуация, что одна сторона прикасается к ободу, а вторая отделяется, стоит только подвернуть болтик – и все станет на свои места. При закручивании данного элемента пружина становится «тверже». Следовательно, расстояние увеличится. Если открутить болт, пружина ослабится. От этого расстояние уменьшится. Так, регулируя каждый элемент, можно добиться идеальной точности.

Как настроить узел своими руками

Не нужно мучатся со старыми деталями и постоянно их ремонтировать, особенно когда они не очень дорогие. Эти действия не избавят вас от проблем.

Настройка отводки передних переключателей:

1. Поставить суппорт так, чтобы цепь была на большой звездочке;
2. Переставить ее на маленькую;
3. Тросы следует подтянуть;
4. При помощи специальных болтов отрегулировать раму.

За счет установки крайнего положения и грамотной натяжки винтиков, цепь равномерно натягивается, в то время когда скорости меняются. Это касается обеих сторон.

В случае, когда цепь тяжело переходит со скорости на скорость нужно ослабить или затянуть винтик регулировки, который обозначается английской буквой L. Задний переключатель регулируется, так же как и передний, отличается только количеством звезд.

1. Цепь должна находиться на самой маленькой звездочке (высшая передача);
2. Трос машинки сначала нужно ослабить, а потом хорошенько затянуть;
3. Самая маленькая звезда должна находиться на одной линии с направляющим роликом (регулировка происходит с помощью винтика Н);
4. Точно так же нужно отрегулировать крайнюю точку с низшей передачи, то есть это самая большая звездочка, которая тоже должна находиться на одной линии с направляющим роликом (регулируется при помощи винтика L);
5. Когда будете переключать скорости, сразу поймете, где необходимо настроить натяжение. Регулировочный болт поможет перебросить цепь на нужную звездочку.

Плохая работа машинок обусловлена сильным загрязнением, поэтому перед тем как преступить к настройкам, следует, сначала очистить их.

Порядок регулировки ободных тормозов велосипеда

Регулировка ободных механизмов, как правило, включает в себя несколько последовательных действий

При этом важно соблюдать указанную хронологию. Для начала оттяните вместе направляющую троса из металла и притяните рычаг тормоза к ободу

Далее, следуйте подсказкам.

1. Необходимо найти такое расположение, в котором колодка будет оптимально расположена по отношению к ободу. Обе грани (внутренняя и внешняя) должны располагаться радиально по отношению к ободу колеса. Делать это необходимо в предложенном порядке: ослабляем болт, которым скрепляется колодка с рычагом с помощью подходящего ключа; колодка максимально должна быть прижата к ободу; подбираем наилучшее размещение колодки. Немного подтягиваем её к рычагу.
2. Настраиваем размещение рабочей плоскости колодки. Задача этой манипуляции — достичь такого расположения, чтоб передняя часть детали доставала до задней. Для выполнения этой задачи подложите под заднюю часть колодки любой жёсткий предмет, толщина которого около 1 мм, и прижмите деталь к ободу. Затем крепко затяните гайку, которая её фиксирует. Те же действия осуществите со вторым рычагом.
3. Центрируем расположение рычагов за счёт регулировки усилия пружин. Цель этой манипуляции — добиться одновременного прилегания колодок к ободу. Чтобы это сделать, вначале устанавливаем угольник тросика в держатель трубки на рычаге. Нужно зафиксировать подходящим болтом на рычаге. Зажмите ручку тормоза, дождитесь, пока колодка не прикоснётся к ободу. Отрегулировать рычаг с колодкой, усиливая пружину нужным болтом. Или ослабив пружину второго рычага.
4. Определяем подходящее натяжение троса — регулируем стандартное расстояние между колодками и ободом колеса. Задача этой заключающей манипуляции — непосредственная отладка точности работы тормозного механизма. Осуществляется в предложенном порядке. Заворачиваем до предела регулировочный барабан. Поворачиваем болт крепления троса к рычагу тормоза, при этом его натягиваем и снова закручиваем фиксирующий винт. Таким образом, подбираем наиболее подходящее расстояние от колодок до обода. Заворачиваем или отворачиваем барабан для незначительного уменьшения либо увеличения точности торможения. То, насколько правильная форма обода, напрямую влияет на такую настройку тормозного механизма байка. Если присутствует даже едва выраженная восьмёрка — подбираем наилучшее положение, благодаря которому колодки не будут тереть об обод. Если вы ездите по просёлочной местности, ямам, при этом ездите быстро — необходимо достаточно часто проверять эту настройку.

Отладка тормозного механизма

С помощью пружин рычаги вернутся в исходное положение. Натяжение пружин настраивается специальными болтами, которые располагаются у основания рычагов. Закручиваем болты до середины и начинаем регулировать, нажимая и отпуская ручку тормоза. Как вариант — можно проводить настройку на расцепленной тормозной системе, для чего нужно сводить и разводить рычаги, меняя величину натяжения пружин.

Ободная тормозная система — отличный выбор, учитывая условия, в которых используется велосипед, частоту эксплуатации и бюджет. Основное правило — своевременно обслуживать и настраивать ободные тормоза велосипеда.

Регулировка ободных тормозов

Узнать, как настроить ободные тормоза на велосипеде, вы можете, внимательно изучив инструкцию по их устройству. Кроме того, информация по данной теме в изобилии встречается на сайтах, посвящённых велоспорту. Обычно процесс регулировки ободных тормозов не доставляет абсолютно никаких проблем даже начинающему велобайкеру. Дело в том, что основной операцией по обслуживанию тормозов подобной системы является замена тормозных колодок, поэтому все тонкости здесь будут заключаться в правильности работы с удерживающими их механизмами.

Настройка ободных тормозов велосипеда

Стоит отметить, что в основном большинство современных велосипедов используют такой тип креплений тормозных колодок, как V-Brake. Он характеризуется наличием в их конструкции рычагов раздельного типа, выполненных в виде буквы V. Их соединяет тросик, удерживаемый рубашкой. Именно об обслуживании тормозной системы данного типа мы и расскажем.

Для того, чтобы провести техническое обслуживание ободного тормоза, необходимо:

1. Разомкнуть тормоз, и с применением усилия извлечь рубашку троса из крепления.
2. Выкрутить винт крепления его к раме.
3. Снять механизм тормоза.
4. Для работы с колодками выкрутить винт фиксации колодок.

При этом следите за тем, чтобы не забыть верную последовательность установки шайб. Дело в том, что они монтируются парами – вогнутая и выпуклая. От того, насколько правильно они установлены, зависит правильность регулировки всей тормозной системы.

Готовые тормозные картриджи должны точно подходить к тормозам велосипеда

Так как самой распространённой операцией является замена колодки тормоза, рассмотрим её. Для этого необходимо будет выполнить все операции, перечисленные выше, и поддеть старую колодку, чтобы удалить её. На освободившееся место устанавливается новая. При выполнении данной работы необходимо быть аккуратным, так как придётся тормозную колодку подгонять по месту.

Внимание! В том случае, когда вы будете устанавливать уже готовые тормозные картриджи, вам придётся внимательно смотреть за тем, чтобы такие картриджи точно подходили именно к этим тормозам. Кроме замены тормозной колодки, выполняют регулировку их на месте, а также контролируют уровень натяжения тросика

Для этого подкручивают до нужного состояния винт, расположенный на тормозном рычаге. В результате такого вращения по часовой стрелке тормозные колодки отдаляются друг от друга

Кроме замены тормозной колодки, выполняют регулировку их на месте, а также контролируют уровень натяжения тросика. Для этого подкручивают до нужного состояния винт, расположенный на тормозном рычаге. В результате такого вращения по часовой стрелке тормозные колодки отдаляются друг от друга.

Кроме того, регулируют и наклон тормозной колодки, ослабив крепёжный винт. Если вы недавно приобрели велосипед, и для вас сложно выполнить самостоятельно описанные процедуры, то для того, чтобы узнать, как настроить тормоза на велосипеде, вам стоит посмотреть видео на данную тему.

Если на велосипед устанавливаются новые колодки, то главное одеть в правильной последовательности прокладки и шайбы

Как настроить ободные тормоза

Вибрейки не теряют популярности. Простота обслуживания, дешевые расходники и неприхотливость при эксплуатации – отличный вариант для тех, кто использует велосипед в первую очередь для перемещения, без экстрима и сверхнагрузок.

Принцип работы элементарен – тормозная ручка при нажатии тянет трос (G), который сдвигает рычаги тормоза (I), прижимая закрепленные на них колодки (J) к ободу колеса. При отпущенной ручке рычаги возвращаются в исходное положение, установленными на них пружинами. В статье разберем, как настраивать и регулировать ободные тормоза:

1. Проверяем состояние тормозов

В первую очередь «расстегиваем» тормоз, как показано на фото.

Проверяем, как ходит тросик (G) в рубашке (A), нажимая и отпуская тормозную ручку и подтягивая тросик обратно пальцем – движение должно быть свободным, без задержек.

Если тросик вытягивается тяжело, возможно, он, рубашка или его направляющая (C) повреждены, либо внутри рубашки или направляющей скопилась грязь.

Их необходимо снять и почистить, либо заменить.

Проверяем состояние колодок (J). На них должны быть видны канавки для стока грязи (колодка не должна быть гладкой). Изношенные колодки без канавок необходимо заменить. Проверьте укомплектованность колодок шайбами и правильность их установки.

При установке новых колодок соблюдайте очередность шайб.

При установке обратите внимание, чтобы выступающий пин на рычаге попал в отверстие на раме, и чтобы на левом и правом рычаге отверстие было одно и то же

2. Регулируем положение колодок

«Застегиваем» тормоз, сжав рычаги и уложив направляющую тросика (С) в упор (D). Шестигранником ослабляем болт, фиксирующий колодку (K). Прижимаем рычаг с колодкой к ободу и выставляем колодку так, чтобы она:

• прилегала к ободу всей поверхностью
• не касалась покрышки
• располагалась параллельно ободу

В этом положении колодку необходимо зафиксировать, закрутив болт. При затяжке болта колодка может сдвигаться, и её нужно поправлять. Проще будет, если вы найдете ассистента, который зажмет и подержит ручку тормоза, пока вы затягиваете болт.

Если ваши тормоза «визжат», попробуйте сделать следующее.

Перед затяжкой болта подложите под заднюю (по направлению движения) часть колодки сложенный вдвое лист бумаги, затем затяните болт. Так колодки будут плавнее прижиматься к ободу при торможении (сначала передней частью, затем задней) и не будут «скрипеть».

Аналогичные операции проделываем со второй колодкой.

3. Выставляем рычаги симметрично

Чтобы левая и правая колодка изнашивались равномерно, они должны находиться на одинаковом от обода расстоянии. Регулируется натяжением пружин на рычагах тормоза. Чтобы выровнять усилие, возвращающее левый и правый рычаги тормоза в исходное положение, воспользуемся регулировочными болтами, находящимися в основании рычагов.

Закручивая болт по часовой стрелке мы натягиваем пружину, выкручивая – ослабляем. Нажимая и отпуская тормоз, проверяем равномерность удаления колодок от обода. Подкручивайте болты с левой и правой сторон, пока колодки не будут отходить на одинаковое расстояние при отпущенной ручке тормоза.

4. Настраиваем положение тормозной ручки и натяжение тросика

Чтобы приблизить ручку тормоза к рулю (например, чтобы не приходилось сильно тянуться за ней пальцами), закручиваем болт на тормозной ручке.

При этом учитывайте, что слишком близко ручку к рулю подводить не стоит. Она не должна касаться грипсы при полном зажатии.

Когда положение ручки тормоза выставлено, остается настроить натяжение тросика. Задача – подвести колодки максимально близко к ободу, оставив между колодкой и ободом расстояние в 2-3 миллиметра.

Для этого можно подтянуть тросик двумя способами:

Для грубой настройки, если тросик совсем слабо натянут, и колодки далеко от обода: ослабляем болт, фиксирующий тросик в рычаге тормоза, подтягиваем тросик, закручиваем болт. Ослабляя болт, придерживайте рычаг и тросик, чтобы тросик не «убежал», и не пришлось его заново заправлять в посадочное место.

для тонкой подстройки используем регулировочный винт на месте выхода рубашки с тросиком из ручки тормоза. Чтобы винт крутился свободно, ослабляем стопорную гайку, выкрутив её против часовой стрелки. Закручивая винт по часовой стрелке, мы ослабляем натяжение тросика (колодки отходят от обода), выкручивая против часовой – усиливаем натяжение (колодки ближе к ободу). Когда колодки будут в нужном положении, закручиваем стопорную гайку.

Вот и всё! Проверяем, как всё работает. При необходимости еще раз подрегулируйте пружины рычагов (пункт 3).

Как установить и настроить V-brake самостоятельно

Установка тормоза с нуля:

1. Закрепить рычаги на раме велосипеда.
2. Вдеть в тормозную ручку приводной тросик.
3. Установить ручку на руль, вставить трос в пазы на раме (если есть).
4. Соединить трос с рычагами и поставить пружину.

После установки обязательно потребуется регулировка тормозов.

Точность работы механизма во многом зависит от его настройки

Так, даже дорогостоящая система будет работать неважно без правильной регулировки, и наоборот, V-brake среднего класса по эффективности может превзойти дисковый тормоз. Что нужно сделать по настройке тормозов?

Отрегулировать натяжение троса. После настроек тормоз должен мгновенно срабатывать на сжатие ручки и отскакивать при ее ослаблении. Если колодки не отходят от ободьев, это говорит о недостаточном натяжении. На перетянутом тросе ручка будет тяжело нажиматься, а оплетка может лопнуть.

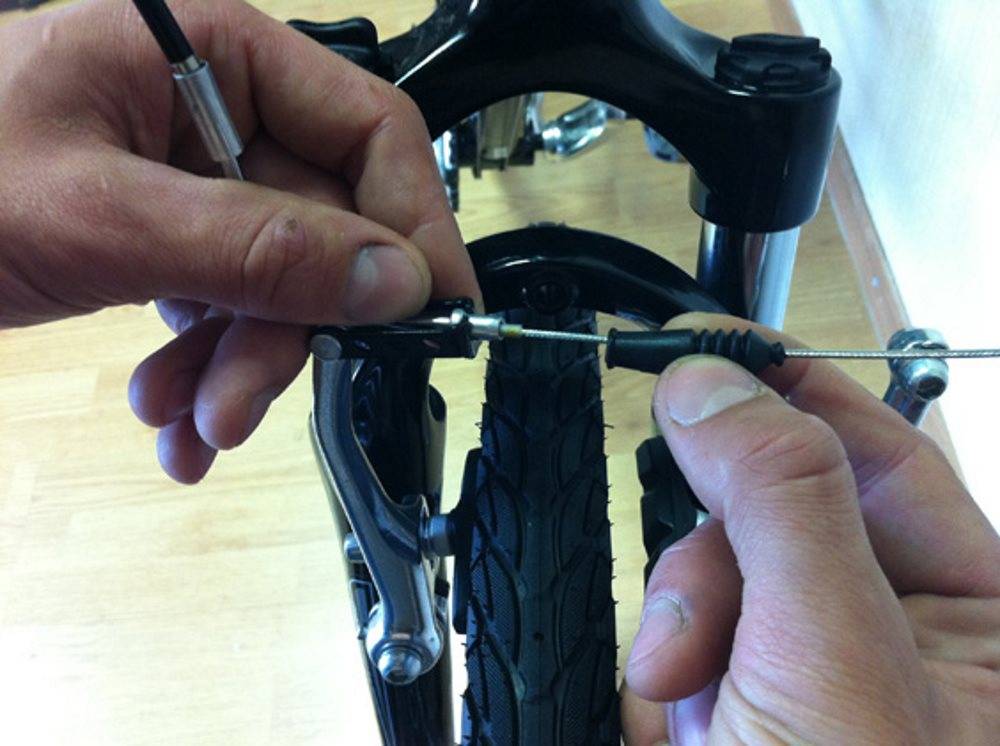

Натяжение регулируется с помощью болта со стороны рычагов. Настройка выглядит так:

1. Сбросить пружины.
2. Ослабить болт фиксации троса.
3. Подобрать натяжение так, чтобы в полностью зажатом положении расстояние от ручки до руля соответствовало толщине пальца.

Если на оплетке троса были замечены повреждения, рекомендуется сразу поставить новый комплект.

Регулировка зазоров. Оптимальное расстояние – 2 – 3 мм от края колодки до обода. Определение износа тормозных колодок: использовать нельзя, когда полностью стерты отводные канавки (вся поверхность ровная).

Как поставить новые колодки? Расположение относительно обода влияет на величину площади контакта колодок с ним, силу торможения и срок службы материала. Для тормозных колодок с мягкой резиновой поверхностью их нужно установить так, чтобы передний край располагался ближе к ободу. Тормозные колодки из жесткого материала ставятся строго параллельно поверхности вращения колеса.

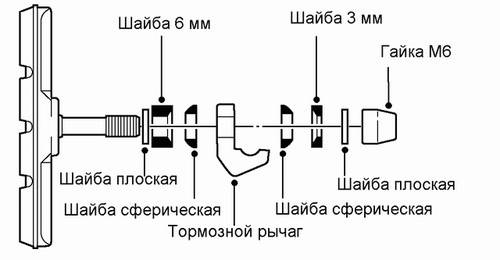

Схема крепления тормозной колодки

Если на велосипеде установлены картриджные колодки, потребуется поменять лишь накладки. Их положение задается шплинтом, перед снятием старой поверхности он извлекается из корпуса. Аналогично в обратном порядке вставляется новая накладка и фиксируется шплинтом.

Регулировка положения и смещение колодочных корпусов производятся за счет болта и шайб. Для точной фиксации потребуется сжать тормоз и выставить положение колодок строго на поверхности обода.

Последним этапом будет проверка работы системы на практике, то есть в реальных условиях езды. Как правило, настроить V-brake получается сразу. Однако если торможение запаздывает или ручка не полностью возвращается в исходное положение, необходимо отрегулировать тормоза повторно.

Этапы регулировки

Транспортное средство необходимо разместить в вертикальном положении, для этого предусмотрены специальные опоры-стойки. Также необходимо подготовить инструмент, он должен быть постоянно под рукой. В состав инструментов преимущественно входят:

• Ключи-шестигранники.
• Специальный велосипедный ключ, либо набор гаечных ключей.
• Набор отверток, в том числе отверток с плоским шлицем.
• Если тормозная колодка без твердого основания, то потребуется прокладка-клин.
• Ветошь для протирки от грязи.

Первый этап

Регулируется положение тормозных ручек на руле велосипеда

рис 2.

Прежде всего необходимо отрегулировать положение ручки на руле велосипеда. Это может на первый взгляд показаться странным, но от положения ручки будет зависеть последующая регулировка всей тормозной системы в целом. Винт крепления ручки необходимо отпустить на несколько оборотов, затем установите ручку в удобное положение. Ручка тормозов должна нажиматься вторыми фалангами пальцев. Прежде всего необходимо отрегулировать основное положения рычагов. Используется винт регулировки.

Этап второй

Непосредственно регулировка тормозных колодок

рис 3.

Колодки должны качественно прилегать к ободу колеса, это самое важное условие, которое необходимо обеспечить. Прежде всего нужно обеспечить требуемый зазор колодок, находящихся в нерабочем положении. Наиболее оптимальное расстояние от колодки до обода должно быть в пределах одного мм

Если же у вас колодки мягкие, то необходимо использовать клин-прокладку. Последовательность регулировки:

Наиболее оптимальное расстояние от колодки до обода должно быть в пределах одного мм. Если же у вас колодки мягкие, то необходимо использовать клин-прокладку. Последовательность регулировки:

• прежде всего отпускаем гайку, при помощи которой крепится колодка. Она должна стать подвижной;
• если колодка жесткая, то ориентируем ее параллельно ободу;
• колодки не должны касаться резины колеса;
• зажимаем гайку крепления, используя фиксирующие шайбы.

рис 4.

Установка рычагов тормоза

Рычаги установлены с двух сторон обода. Для их правильной работы, необходимо сделать центровку. Касание с ободом должно происходить одновременно. На каждом рычаге имеется винт натяжения. В том случае, когда колодка прикоснулась к ободу быстрее противоположной, необходимо увеличить или уменьшить натяжение пружины. Регулировка будет закончена в том случае, если касание колодок слева и справа будет одновременным.

рис 5.

Регулируем жесткость тормозной системы

Заключительный этап состоит в том, чтобы тормозная система срабатывала надежно и комфортно. Еще в начале были установлены ручки в удобное положение. Теперь необходимо отрегулировать длину тросиков и их натяжение. Нажмите просто на тормозной рычаг, тормоза должны срабатывать при минимальном нажатии. При помощи гайки натяжения регулируйте величину хода рычага. Старайтесь установить его не слишком большим, специалисты не рекомендуют это делать.

После проведения всех этапов регулировки необходимо проверить функционирование тормозной системы. Прямо на стенде проверьте работу тормозов. При нажатии на рычаги колесо должно остановиться практически мгновенно. Затем сделайте своего рода тест-драйв. Тормозная система должна срабатывать практически мгновенно после нажатия на рычаг. Качественная регулировка тормозов обеспечит вам нужную безопасность и уверенность.

Характеристики тормозной системы

Для качественного описания работы ободных тормозов используются следующие термины:

• сила воздействия;
• эффективность;
• износостойкость;
• модуляция;
• требования к обслуживанию;
• сравнительные особенности.

Сила воздействия, или торможения, – параметр, который показывает, насколько тормоз может зажать обод так, чтобы велосипед нельзя было сдвинуть с места. Максимальное усилие потребуется только для полной остановки и фиксации на месте. В дороге для регулировки скорости усилие используется не полностью. Диапазон воздействий на обод колеса с помощью нажатий ручки называется модуляцией, или точностью, тормозов.

Активный велосипедист использует свой транспорт не только в сухую и безоблачную погоду. Дождь, грязь, песок – с этим придется столкнуться каждому, кто выкатывает свой байк на дальние поездки. Эффективность тормозов позволяет описать их поведение в самых разнообразных условиях.

Износостойкость – показатель долговечности с учетом предписаний по эксплуатации велосипеда в целом. Своевременный уход позволяет увеличить срок службы тормозной системы. В требованиях по обслуживанию указано, как правильно устанавливать и регулировать механизм, как часто это нужно делать и руководство по замене комплектующих.

Что такое ободный тормоз V-brake

Конструкция такого тормоза чрезвычайно проста и необыкновенно эффективна в действии. Если описывать подетально, то это 2 рычага с резиновыми колодками, крепящиеся на перьях вилки и заднего треугольника, плюс ручка на руле, да трос, передающий усилие на рычаги. Когда велосипедист тормозит, ручкой на руле он задействует трос, и рычаги сходятся. А чтобы рычаги разошлись, в «игру» вступает возвратная пружина.

У данного механизма есть неоспоримые достоинства, которые еще долго «не перебить» дисковым тормозам:

• небольшой вес конструкции;
• простота регулировки;
• почти абсолютная несклонность к поломкам;
• ремонтопригодность, если неисправность все-таки случилась;
• высокая тормозная мощность;
• невысокая цена.

Впрочем, у вибрейков есть и минусы. И достаточно ощутимые:

1. Зависимость от погодных условий. V-brake нестабильны при плохой погоде. Снижают тормозную мощность вибрейков летящие грязь и влага во время дождя или мокрого снега, обледенение в мороз.
2. Влияние налипшей/засохшей грязи на качество торможения. Если уж что-то налипло на обод (скажем, земля после поездки по влажному грунту), за эффективность торможения уже никто не поручится.
3. Неровность обода, как снижающий тормозные способности фактор. У дисков такой проблемы нет, а вот вибрейки, к сожалению, сильно зависят от ровности колесного обода. «Восьмерки» (даже самые незначительные, едва заметные) препятствуют торможению — велосипедисту приходится постоянно разводить рычаги, а это существенно увеличивает свободный ход ручки. В результате тормоз действует «как получится» — срабатывает не сразу, с задержкой.

Таким образом, можно сделать вполне определенный вывод: ободные тормоза V-brake — это высокий уровень останавливающего усилия. Вибрейки, согласно законам физики, вращение велосипедного колеса останавливают гораздо большим рычагом, нежели у тормоза дискового. А вот чувствительность самого торможения, а также контролирование этого процесса получше будет все же у дисковой гидравлики.

Разновидности ободных тормозов

Ободные тормоза разделяются на несколько типов:

• клещевые;
• кантилеверы;
• V-brake (векторные механические);
• с гидравлическим приводом.

Схематичное изображение ободных тормозов

Клещевые тормоза – ранее популярные модификации, сейчас на рынке встречаются редко. Являются классической моделью ободного тормоза с закреплением к вилке или перьям рамы велосипеда. Особенности конструкции и принцип работы:

1. Состоят из ручки, приводного троса, двух подвижных дуг и тормозных колодок.
2. Ручка закрепляется на руле велосипеда, от нее протягивается трос и закрепляется на зажимной стороне дуг. Сам корпус крепится строго над колесом, к нижним креплениям дуг прикручиваются колодки.
3. Через трос усилие напрямую передается на зажимную часть дуг, благодаря чему они сжимаются, и колодки соприкасаются с ободом.
4. За разжатие отвечает встроенная между рычагами упругая металлическая вставка или пружина.

Рычаги имеют единую ось вращения и движутся навстречу друг другу как клешни пассатижей. Отсюда и название – клещевые. Преимущества – легкость монтажа, простая настройка. Минусы – слабое тормозное усилие, низкая модуляция, высокая истираемость колодок, требуют частой отладки. Устанавливаются на шоссейно-гоночных байках и дополнительно как передний ободной тормоз на дорожных моделях.

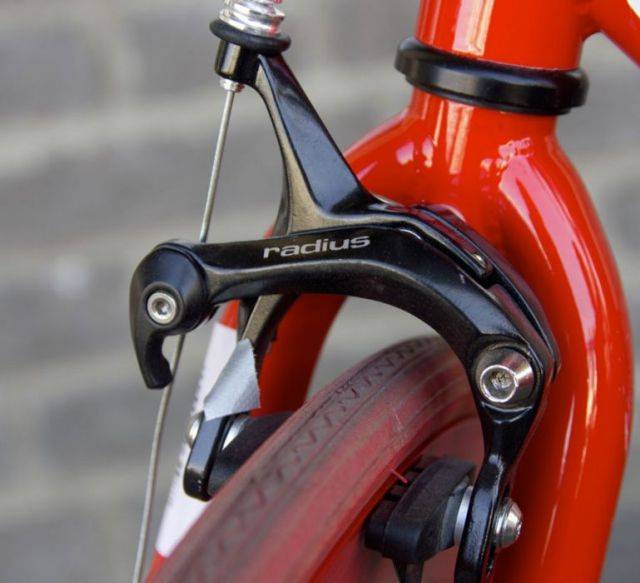

Клещ на переднем колесе шоссейника

Ко второму типу исчезающих тормозов относятся кантилеверы. Принцип их работы заключается в раздвижке рычагов под действием натянутого поводка. Принцип работы кантилеверного тормоза:

1. Через главный трос усилие передается на перемычку.
2. Трос тянет перемычку наверх, закрепленный на ней поводок вытягивается.
3. Поводок соединяет оба рычага, которые жестко закреплены на раме.
4. За счет сближения рычагов колодки приближаются к ободу.

Кантилеверы устойчивы к грязи, не задевают покрышку и легко устанавливаются. К существенным недостаткам относятся:

• снижение тормозной силы по мере вытягивания поводка;
• требуется создать высокое усилие для полной остановки велосипеда;
• сложность регулировки.

В оправдание последнего стоит отметить, что регулировать положение колодок можно в широких пределах.

Кантилевер с верхней тягой также можно ставить на переднее колесо как дополнительный

V-brake – распространенный тип ободных тормозов на скоростных велосипедах. По сравнению с кантилеверами, обладает более высокой точностью и долговечностью колодок. Также их легко снять и отремонтировать самостоятельно.

По конструкции векторы частично схожи с кантилеверами: с помощью болтов рычаги переднего тормоза крепятся на вилке, заднего – на верхних перьях. Между собой ножки связаны стягивающим тросом. Приводной трос подведен к одной стороне, но благодаря прямой форме «стяжки» усилия одинаково передаются на оба рычага.

V-brake популярны на МТБ

Гидравлические велосипедные ободные тормоза – более совершенная модель механического аналога. Система привода состоит из управляющего цилиндра, гидролинии и силовых цилиндров. Усилия от ручки передаются на главный цилиндр, который через масло воздействует на силовые цилиндры. Те, в свою очередь, сдвигают колодки навстречу друг другу.

Достоинства – высокая сила сжатия и эффективность, отличная модуляция. Недостатки – ухудшение работы при засоре гидролинии, сложный ремонт. Используется подобный тип тормозов для фрирайда и триала.

У тормозов ободного типа малый ход колодок, за счет чего они меньше изнашиваются при эксплуатации. К существенному недостатку такого подхода относится невозможность использоваться на колесах даже с незначительными искривлениями обода. Чувствительные тормоза будут задевать колесо на ходу, что вызовет снижение скорости и повышенный износ колодок.

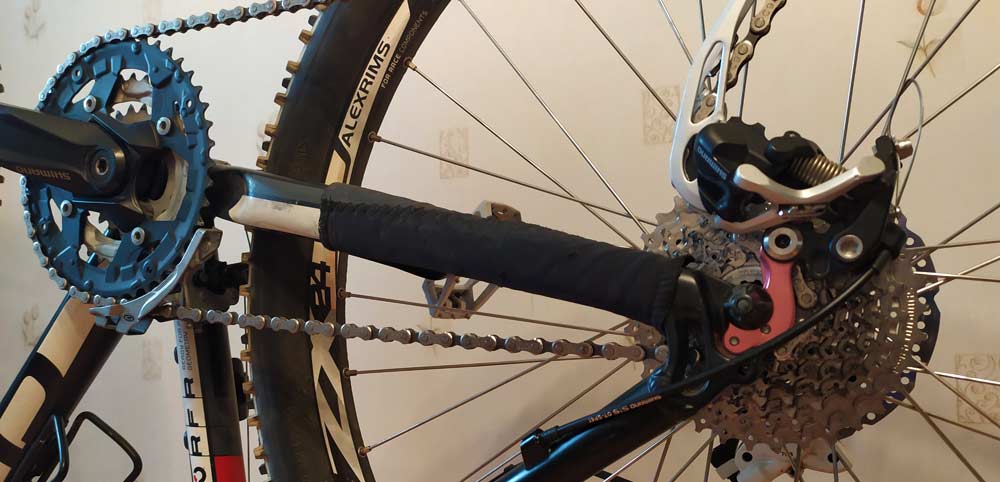

Настройка заднего переключателя

Доступных нам настроек переключателя не так много:

• Винт натяжения тросика (позволяет отрегулировать положение лапки переключателя точно напротив звезды кассеты)
• Винт L (англ. Low – низкий; с помощью него ограничивается сдвиг лапки на нижних передачах, чтобы цепь не могла соскочить с большой звездой кассеты в спицы колеса)
• Винт H (англ. High – высокий; он ограничивает сдвиг лапки на высоких передачах, чтобы цепь не могла соскочить с маленькой звезды кассеты)
• Концевой регулировочный винт (позволяет регулировать расстояние между кассетой и направляющим цепь роликом переключателя скоростей)

Итак, приступим к настройке:

1. Устанавливаем сзади самую высокую передачу (маленькая звезда кассеты) – одной рукой крутим педаль велосипеда так, чтобы вращалось колесо, второй переключаем скорости на манетке.

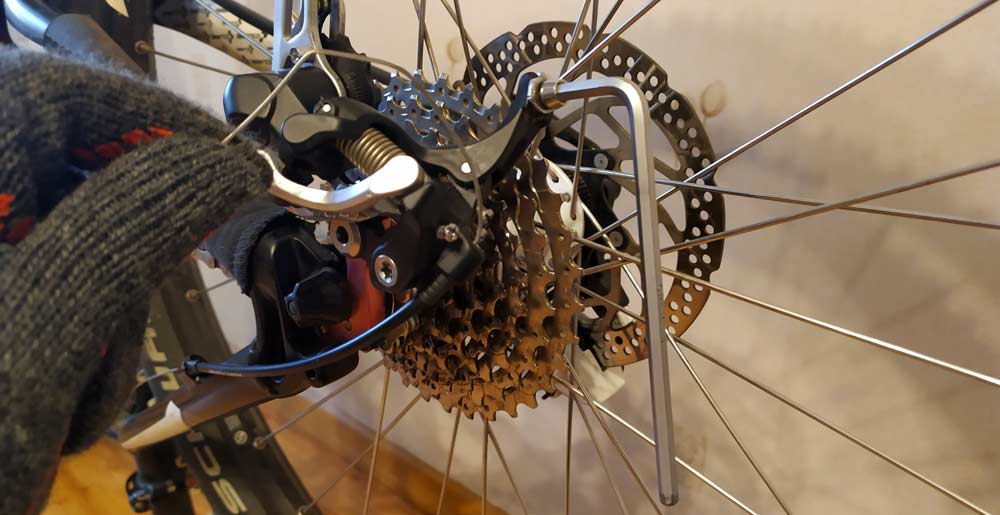

1. Ослабляем болт фиксатора шестигранником и высвобождаем тросик.

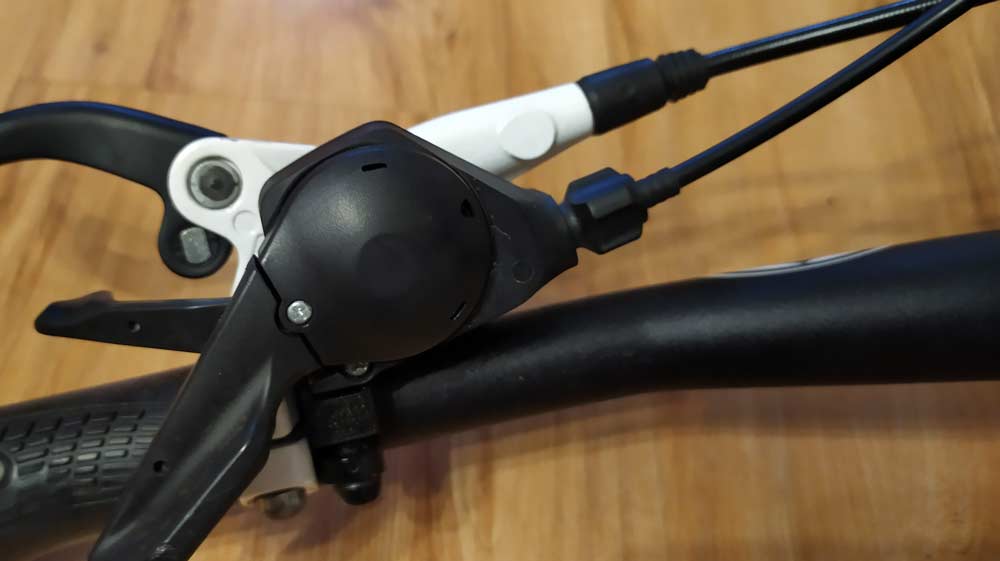

1. Закручиваем до упора винт натяжения тросика на манетке (и на переключателе тоже, если таковой имеется).

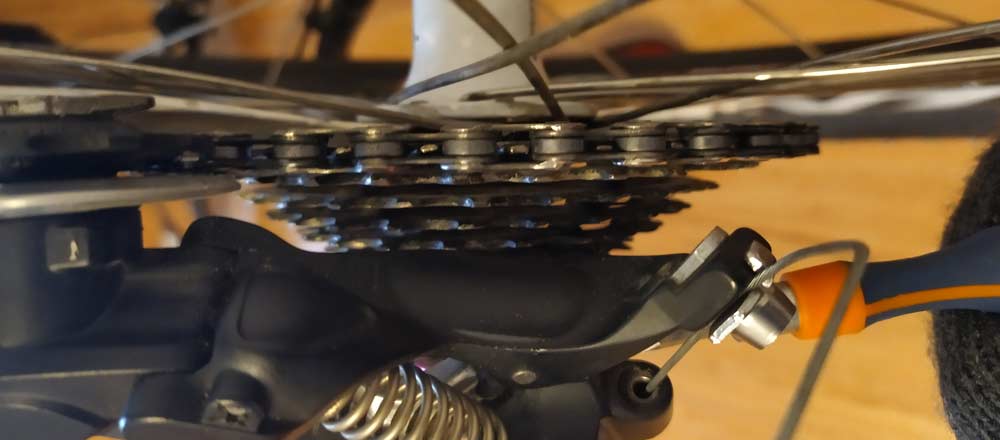

1. С помощью винта H (если не подписан, найдите его опытным путём) регулируем положение ролика так, чтобы он находился точно напротив самой маленькой звезды кассеты. И после этого смещаем ролик чуть-чуть дальше от колеса (выкручиваем винт H на четверть оборота).

1. Натягиваем (сильно тянуть не нужно) тросик рукой и зажимаем с помощью фиксатора.

1. Одной рукой крутим педаль так, чтобы заднее колесо вращалось, второй переключаемся на манетке на 1 передачу ниже. Если цепь не перескочила на следующую звезду, то постепенно выкручиваем винт натяжения тросика на манетке, пока это не произойдёт. После этого, пробуем переключать скорости вверх и вниз и в случае необходимости немного корректируем положения винта натяжения троса.

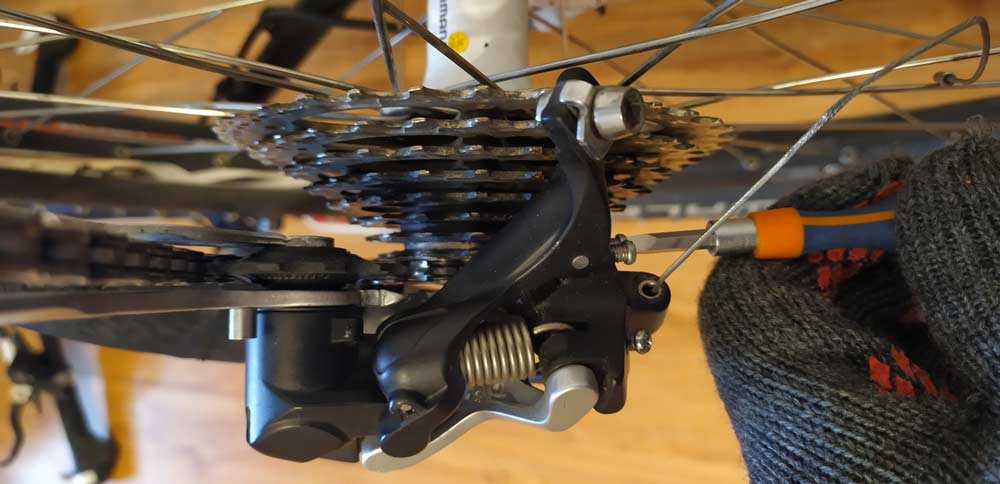

1. Переключаемся на самую низкую передачу сзади (большая звезда кассеты) и крутя винт L, находим такое положение, когда лапка только начинает сдвигаться. После чего немного ослабляем (выкручиваем на четверть оборота) винт L.

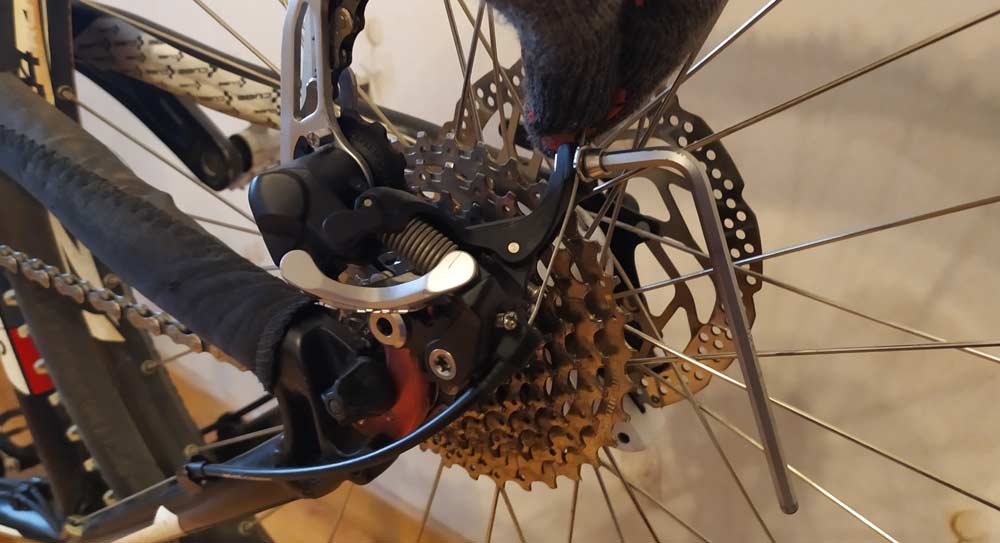

1. Настраиваем расстояние от звезды кассеты до ролика с помощью концевого регулировочного винта. Чем меньше это расстояние, тем быстрее будут переключаться скорости, но в то же время цепь не должна задевать зубья звёзд. Обычно ближайшая звезда к траектории смещения ролика – самая большая и нужно чтобы от неё до ролика было примерно 5-6 мм (если маленькая – то 10-11 мм).

На этом настройка заднего переключателя велосипеда закончена. Переходим к переднему (если он имеется).

Для чего ставят суппорт на велосипед и как его настраивают

В наше время популярность набирают скоростные байки. Это не простой механизм, который можно сравнить даже с автомобилем. По сравнению с предшественниками у него очень хорошо развита трансмиссия. Данная функция дает возможность целесообразно использовать возможности вашего железного коня, как на прямой дороге, так и на крутых спусках и неровностях.

Но за комфорт и удобства нужно платить, у таких велосипедов часто ломаются детали, а это подразумевает частое техобслуживание. В трансмиссии зачастую ломаются кассетные звездочки, цепь, суппорт и натяжители. Рассмотрим подробнее.

Суппорт – это подвижная деталь, которая установлена на переключателе скоростей или на дисковых тормозах. Перемена натяжения троса влияет на перемещение суппортов, это определяет правильную позицию цепи и тормозов.
