Установка мотор-колеса на велосипед своими руками

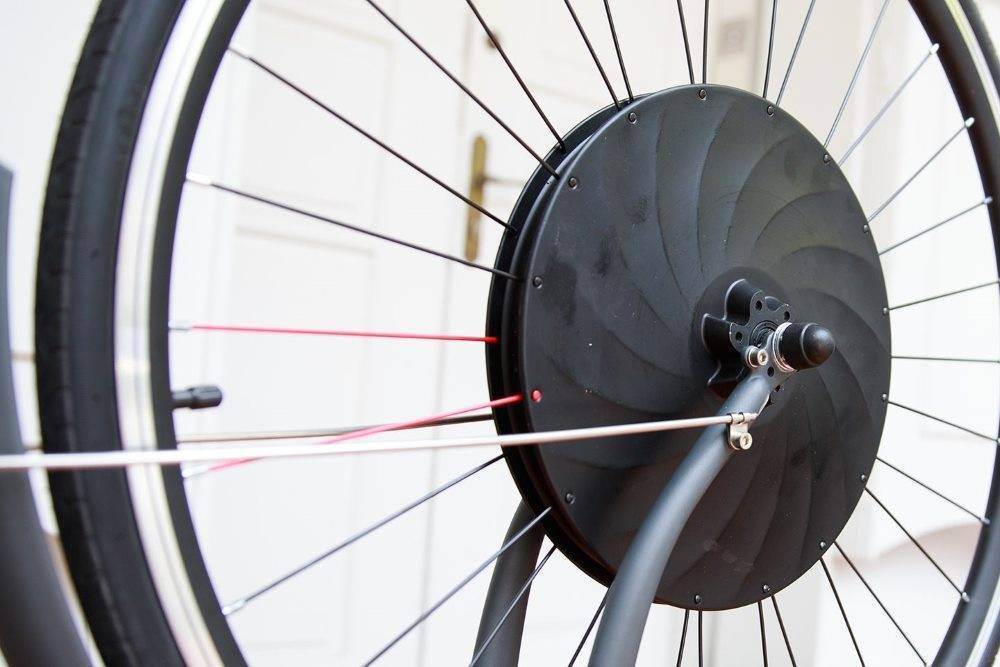

Что такое мотор-колесо

Электроколесо – это деталь для велосипеда, которая позволяет приводить его в движение не за счет вращения педалей, а с помощью электродвигателя. Вся конструкция состоит из нескольких элементов:

• непосредственно колесо, внутри оси в данном случае устанавливается двигатель;
• аккумулятор для питания мотора;
• ручка газа, которая позволяет регулировать скорость;
• мини-компьютер (управляет работой двигателя);
• соединительные элементы.

Как и у любого другого устройства, у электрического колеса есть свои достоинства и недостатки. Зная их, можно сделать выводы о целесообразности проведения апгрейда своего двухколесного транспорта.

• выше скорость движения;
• велосипедист практически не устает, так как его задача — контролировать движение, но крутить педали не требуется;
• аккумулятор легко зарядить от любой розетки 220 Вт;
• если батарея сядет, то можно продолжить езду просто крутя педали, то есть велосипед не становится бесполезным;
• установка электроколеса для езды не требует получения прав для водителя.

• вес велосипеда вырастает, что усиливает нагрузку, если велосипедист все же сам крутит педали;
• в своем большинстве аккумуляторы не рассчитаны на длительные расстояния, запас хода составляет около 60 км, то есть для передвижения по городу это хороший вариант, но при дальних поездках нет;
• длительная зарядка батареи (в среднем 6 часов);
• аккумулятор садится быстрее, если на улице холодно, то есть зимой его использование может быть вообще не актуальным;
• высокая цена устройства.

Скорость и манера движения тоже влияют на время работы. Если скорость набирается плавно, то батарея садится не быстро, если велосипедист часто комбинирует быстрое и медленно движение, то она разрядится быстро (такая манера езды характерна для передвижения по городу).

Мотор-колесо – лучшее решение для электровелосипеда

Чтобы превратить свой велосипед в электротранспорт, можно купить веломотор и аккумулятор. Электродвигатель даст возможность получить возможность иметь непринужденное вращение педалей и переключение скоростных режимов. Обычно в комплекте электродвигателя есть необходимые для его подключения компоненты. Аккумулятор подбирается, исходя из ваших потребностей и мощности электромотора. Еще более простое и одновременно эффективное решение – использовать в качестве электродвигателя мотор-колесо.

Важно определиться с выбором мотор-колеса – переднее, заднее или два сразу. Для мощного мотора лучше выбрать заднюю ось, если же вы покупаете привод для переднего колеса, то для заднего он обеспечивается периодическим вращением педалей, и такой электровелосипед будет хорош для езды по трудным трассам

При установке двух мотор-колес вы получите полноценную полноприводную модель, великолепно чувствующую себя и на больших расстояниях, и на мокрой дороге. Если вы купили редукторное мотор-колесо, то при подъеме в гору и вращении педалей вы не будет чувствовать серьезной нагрузки. В любом случае, выбирая мотор-колесо, предварительно изучите его технические характеристики.

Вариант 1: как быстро собрать мопед с бензиновым двигателем

Перед тем, как приступить к созданию нового мопеда из велосипеда, необходимы:

• велосипед;
• бензиновый мотор и бензобак;
• аккумулятор;
• шкивы или шестерни;
• передаточный ремень или цепь;
• трос привода;
• крепежные хомуты.

Рекомендуемая мощность – 2 л. с., а объем двигателя не должен превышать 50 куб. см. Более слабый движок не позволит сдвинуть велосипед с места, придется некоторое время покрутить педали. Двигатель достаточной мощности можно взять со старого мопеда. Другие варианты – с бензопилы или газонокосилки.

Рабочий агрегат мотора, бензобак и аккумулятор надежно закрепляются на раме с помощью крепежных хомутов. Удобное расположение:

• на верхней трубе – аккумулятор;
• стык нижней передней и подседельной труб – двигатель;
• рядом с мотором – бензиновый бачок.

На следующем этапе нужно сделать шкивы – специальные передаточные узлы, через которые усилие двигателя будет передаваться на заднее колесо. Исходным материалом шкивов могут послужить небольшие колесики с внешними барьерами, размером с компакт-диск. Обязательные условия – прочность материала и надежное закрепление.

Установка шкивов своими руками на велосипед:

1. Переднее передаточное колесо крепится к валу мотора.
2. На втулку заднего колеса велосипеда крепится второй шкив.
3. На шкивы одевается ремень. Сила натяжения примерно такая же, как у цепи. Ремень должен прочно держаться на колесах, от этого зависит, как точно двигатель будет передавать усилие на колесо.

Если вместо ременной передачи используется цепная, то вместо шкивов на мотор и колесо ставятся шестерни.

Итак, трансмиссия готова, теперь переходим к подключению двигателя:

1. Рабочий корпус мотора соединяется с аккумулятором.
2. Собрать механизм «зажигания»: на руле закрепляется обычная тормозная ручка, далее через тросик она соединяется с корпусом движка.
3. Натяжение выставить так, чтобы через ручку мотор свободно заводился.

Как самостоятельно установить мотор на велосипед

Монтаж двигателя зависит от его разновидности.

ДВС

Бензиновый мотор следует крепить на велобайк следующим образом:

монтаж начинается с установки звездочки

Немаловажной деталью является необходимость оснащения звездочки резиновыми прокладками между и за спицами. Звезда крепится на втулку с внешней стороны колеса, полумесяц при этом оказывается с внутренней

Величина зазора должна составлять не менее полутора миллиметров с обеих сторон. При необходимости это значение необходимо подкорректировать, а затем крепко затянуть болты. Звездочка монтируется таким образом, чтобы все неровности зубцов были направлены в сторону спиц. Это препятствует ослаблению цепи и обеспечивает оптимальное расстояние от рамы до заднего колеса;
место для установки двигателя выбирается в зависимости от конструкции рамы байка. В современных моделях рекомендуется монтировать мотор на нижней части рамы, на расстоянии 15 – 20 см от звездочки. Для крепления используются специальные хомуты;

установка дросселя предусмотрена на правой стороне руля. Для этого на расстоянии 12,5 см от конца рукоятки руля высверливается 5-миллиметровое отверстие для установки пластикового крепления. Затем устанавливается выключатель, который подключается к синему и черному проводам двигателя. При нажатии на выключатель мотор должен заглохнуть;
монтаж сцепления производится на левой рукоятке руля;
монтаж топливного бака следует производить после установки клапана топливного фильтра. Бензобак крепится на верхнюю раму транспортного средства;
далее в непосредственной близости от двигателя на велосипед крепится катушка зажигания, которая затем соединяется с мотором при помощи проводов одинакового цвета. Провод белого цвета предназначен для подключения дополнительного электрооборудования, например, фары;
приводная цепь надевается на звездочки мотора и заднего колеса, а затем натягивается. Потом устанавливается защита;
на завершающем этапе производится монтаж карбюратора. Для того, чтобы это сделать самостоятельно, необходимо снять крышку, при этом иголка должна находиться в центральной части суппорта, поверх укладывается плоская шайба, все прорези аккуратно совмещаются. Тросик фиксируется в зажимном патроне и продевается через пружину и крышку.

Бензиновый мотор предназначен для работы на бензиново-масляной смеси, которую можно сделать путем смешивания бензина и масла в пропорции 20:1.

Мотор-колесо

Установка на велосипед мотор–колеса даже у несведущего человека займет не более часа. Чтобы сделать это самостоятельно потребуется:

• снять старое колесо;
• установить и закрепить мотор – колесо, при этом звезда должна находиться справа, а провода слева;
• подключить контроллер. Чтобы защитить его от попадания влаги, для его установки следует выбрать верхнюю часть рамы;
• закрепить на раме или подседельной трубе батарею;
• разместить на руле велобайка ручки газа и тормоза;
• подключить проводку в соответствии со схемой;
• установить цепь;
• проверить прочность установки и надежность фиксации всех компонентов.

Замена переднего или заднего колеса на электрическое

Электроколесо может быть установлено вместо заднего или переднего элемента аналогичного назначения, здесь все зависит от Вас, владельца транспортного средства. Как правило, заднее колесо на электрический аналог меняют поклонники экстремальной езды.

В данном случае даже в условиях сложного дорожного покрытия будет гарантировано надежное сцепление колеса с поверхностью. Такому велосипеду не страшны выбоины и скользкие участки дороги, однако для сохранения управляемости необходимо учитывать развеловку. Тяжелое прямоприводное колесо дополняется аккумулятором, который монтируется на багажник.

Монтаж мотора впереди более прост в реализации, при этом АКБ так же как и в предыдущем варианте устанавливается на багажник. Тем, кто останавливает на более мощном безредукторном моторе, придется побеспокоиться об увеличении прочности вилки, в том числе и путем усиления ее пера. Как в первом, так и во втором случае, при желании электровелосипед легко трансформируется в обычный.

Крутящий момент

При переключении передачи всегда теряется крутящий момент. Поэтому желательно всегда начинать восхождение в гору на соответствующей передаче или делать при подъеме как можно меньше переключений.

Даже мотор с редуктором подвержен влиянию переключения передач. После смены передачи велогонщиком любой двигатель должен будет поменять обороты. В этом случае будет лучше, если велосипедист даст дополнительный толчок через педали после переключения передачи. Переднее моторколесо также теряет крутящий момент вместе с гонщиком при смене скорости, поскольку они объединены в одну и ту же систему передач.

Что вам понадобится?

Все необходимые комплектующие часто продаются в готовых наборах, но вы можете подобрать их и самостоятельно. Конечно, установка готового комплекта произойдёт гораздо проще и быстрее. Учитывайте, что после установки всех элементов ваш велик станет тяжелее на 8–10 кг, поэтому отдавайте предпочтение деталям с меньшим весом.

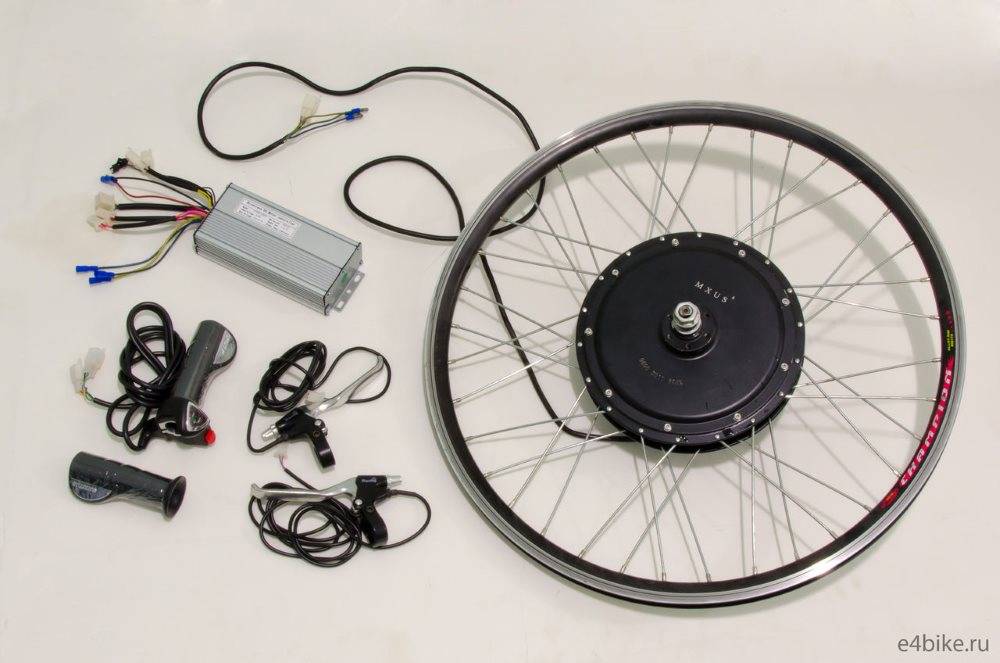

Готовый набор комплектующих

Его диаметр должен составлять от 20 до 28 дюймов. Вы можете использовать старое колесо, но оно должно быть в хорошем состоянии, без функциональных недостатков или поломок. И также оно должно быть хорошо отрегулировано для нормальной работы.

Сам мотор, который будет вращать колёса вместо вас.

Батарея, которая обеспечит необходимую мощность для перемещения вашего велосипеда.

Требуется для того, чтобы вы не улетели с трассы и могли контролировать свой скоростной режим.

Плата, регулирующая работу вашего мотор-колеса.

В них вы поместите аккумуляторную батарею и контроллер для их защиты от воздействий окружающей среды.

Как сделать велосипедный мотор из подручных средств

Популярность использования электродвигателей растет с каждым днем. В настоящее время их можно приобрести в готовом виде или по отдельным деталям с целью самостоятельного произведения процесса сборки.

Для того, чтобы своими силами собрать электродвигатель, необходимо заранее подготовить составляющие элементы:

• контроллер;
• батареи;
• зарядное устройство к батареям;
• двигатель.

Функцию устройства с функциями электроники выполняет контролер, с помощью которого и происходит управление электродвигателем. Контролер отвечает за подачу тока от аккумулятора к двигателю.

В усовершенствованном двигателе предусмотрен индикатор, который выполняет функции:

• предоставляет информацию о степени заряда батареи;
• извещает о величине скорости велосипеда;
• информирует об уровне силы нажатия на педаль транспортного средства.

На рассматриваемый индикатор подает сигналы элемент контролера.

Также электродвигатель обладает удобным свойством, связанным с возможностью зарядки батареи при следующих условиях:

• в случае полной остановки велосипеда;
• при движении его с постоянной скоростью;
• при совершении плавного торможения.

Для электродвигателей применяются различные батареи:

• никель-металлогидридные;
• литий-ионные.

При самостоятельном изготовлении электромотора аккумулятор может брать прикреплен несколькими способами:

• в специально отведенном контейнере;
• непосредственно на раме;
• в отсеках рамы.

Подбор двигателя

Чаще всего за основу для изготовления мотовелосипеда своими руками берут старую бензопилу. А точнее, ее двигатель. Но и здесь существуют некоторые ограничения. Не стоит брать двигатели от небольших и легких пил. Они обладают слишком маленькой мощностью. Подойдет для велосипеда мотор, мощность которого — выше 2 л. с. (или 1,5 кВт). И чем выше это значение, тем будет лучше. Но и при указанном значении велосипед будет способен разгоняться до 30-35 км/час.

При выборе двигателя также стоит обратить внимание на объем. В соответствии с Венской конвенцией значение это не должно превышать 50 «кубиков»

Только в этом случае не нужны будут права и регистрация транспортного средства. Мотовелосипед попадет при этом в категорию «велосипеды с подвесным двигателем».

Еще одно преимущество подобного двигателя – отсутствие запаха бензина. Мотор практически «не пахнет», что позволяет хранить велосипед дома. Но есть и недостаток. Заключается он в характерном звуке работающей бензопилы. Звук работающего мотора будет сопутствовать на протяжении всей поездки.

Мотовелосипед своими руками

Отечественный рынок предлагает покупателям мотовелосипед с двигателем типа Д. Однако такие устройства обладают некоторыми недостатками, самым существенным из которых является наличие только одной передачи, из-за чего возможности устройства значительно снижаются. Тем не менее, их стоимость не является слишком высокой, поэтому, как говорится, получите то, за что платите.

Самодельный мотовелосипед

Но можно сделать самодельные агрегаты своими руками. Для этого нужны все необходимые материалы. Еще недавно мотовелосипеды были заветной мечтой любого мальчишки. Да уж, в детстве подобные самоделки вызывали массу восхищения. Отличием от обычного велосипеда было то, что такое устройство снабжалось бензиновым двигателем. А ток в цепи можно было создать при помощи обычного триммера для волос. Хотя использование триммера не является обязательным, поскольку заменить его можно любым другим подходящим устройством.

Создать мотовелосипед можно и своими руками, но чтобы это сделать, может понадобиться видео с подобной тематикой. Если же права на необходимое видео защищены, то можно воспользоваться любой подходящей инструкцией.

Инструкция

Итак, для того чтобы сделать такое устройство, нужны:

• велосипед;
• мотор;
• кронштейн;
• самодельная звездочка;
• выхлопная труба;
• топливный бак;
• тормоз для заднего колеса.

Двигатель на велосипед

Сделать мотовелосипед можно, следуя данной инструкции:

1. Взять обычный велосипед, на который имеются права собственности. С этой целью не обязательно использовать новое устройство, поскольку идеально подойдет даже и старенький агрегат.
2. Чтобы без проблем прикрепить сварную раму, необходимо использовать подготовленный заранее кронштейн.
3. На заднее колесо надо установить звездочку, сделать которую можно и самостоятельно.
4. Купить выхлопную трубу можно в любом месте. Прикрепляется она при помощи сварки.
5. Вместо топливного бака вполне можно взять баллон от сифона для газировки.
6. На заднее или переднее колесо можно установить дополнительный тормоз, поскольку устройство становится более быстрым, а обычный тормоз может вовремя не сработать.
7. Остается только соединить все детали друг с другом. Для этого может понадобиться специалист, если у самого нет опыта работы с током.

Кроме того украсить полученный мотовелосипед можно при помощи различных поделок из бросовых материалов.

И хотя права на вождение такого вида транспорта не нужны, не забывайте соблюдать права пешеходов и других участников дорожного движения.

Спуск с горки

После каждого подъёма следует спуск с горки – это просто как круговорот веществ в природе. На спуске, при регенеративном торможении, электродвигателем можно зарядить аккумулятор и расширить дальность поездки на электровелосипеде. Электрический двигатель конструкции В.В. Шкондина может при генерации вернуть максимальную часть той энергии, которая была потрачена на подъём в гору.

Генерация энергии замедляет велосипед, так что установка двигателя Шкондина будет хорошей идеей, если вы хотите ограничить максимальную скорость велосипеда на спуске, естественно, без использования тормозов.

Кроме регенеративного сопротивления, каждый электродвигатель имеет внутреннее трение, так что любой привод на электрическом байке в какой-то степени снижает максимальную скорость при накате в сравнении с обычным велосипедом.

Приводной механизм

Прежде чем приступать к переделке обычного велосипеда в электровелосипед, оцените со стороны технический потенциал вашего железного коня. Велосипед должен иметь достаточно мощную раму, поскольку он, как минимум, должен выдерживать вес седока и вес оборудования, которое на него будет установлено. Если с этим все в порядке, можно приступать к переделке велосипеда и установке на него двигателя от стиралки, приводного механизма, системы управления и источников питания.

Начнем с разработки и установки деталей приводного механизма. Отметим сразу, что для того, чтобы сделать самодельный электровелосипед из двигателя старой стиральной машины, нам понадобится полноценная слесарная мастерская. Ну, или хотя-бы токарный, сверлильный станки, сварочный аппарат, а также внушительный набор материалов и инструментов, включая довольно просторное помещение, где можно проводить эксперименты.

Приводной механизм будет состоять из следующих элементов:

• модифицированной велосипедной втулки;
• большого шкива;
• приводного ремня от стиральной машины;
• малого шкива двигателя
• вала двигателя.

Самым трудным здесь, пожалуй, является изготовление большого шкива. Подходящую по размерам штатную деталь найти практически невозможно, так что придется делать.

1. Из стального листа (2 мм), вырезаем идеальный круг.

1. Во втулке заднего велосипедного колеса, между спицами, сверлим маленькие отверстия, Аналогично располагающиеся отверстия сверлим в стальном круге.
2. По краям стального круга высверливаем большие отверстия, элементарно для того, чтобы уменьшить вес детали. Ибо как уже отмечалось выше, все оборудование вместе с седоком будет весить много, и нужно максимально разгрузить раму велосипеда, выгадав хотя бы несколько килограмм.
3. Далее ответственный момент, необходимо к ребру диска приварить стальную полосу 20х4 мм. Приваривать нужно постепенно сгибая полоску металла ровно по ребру. Это не самое простое дело, ведь сварное соединение должно получиться идеально ровным.
4. После этого заряжаем деталь в токарный станок и обрабатываем ее повторно, убирая все неровности и шероховатости.
5. Вот наша деталь и превратилась в полноценный шкив. Теперь нам осталось главную деталь приводного механизма окрасить и прикрутить к заднему велосипедному колесу.

Благодаря простоте конструкции самого байка, выделяют всего несколько типов электромоторов:

• Мотор-колесо – один из самых востребованных и самых простых в установке вариантов. Популярность данной конструкции обуславливается высокой эффективностью, относительной незаметностью устройства, наличием минимума дополнительной проводки.
• Цепной электродвигатель – установка производится по центру рамы, подключение – к цепи. Его плюсы заключаются в малом весе, доступной цене, удобстве обслуживании и простоте подключения аккумулятора. Из минусов можно отметить необходимость в приобретения цепи и трудозатратную установку.
• Фрикционный привод – передача энергии на колесо осуществляется посредствам прижимного вала по принципу динамо-машины. Такие модели предназначены для установки на детских и любительских моделях. Среди преимуществ – низкая стоимость и простота установки, из недостатков – низкая эффективность, вынужденный износ покрышки при долгой эксплуатации, сильный шум.

Как установить электродвигатель самостоятельно?

Если Вы хотите сэкономить на монтаже электродвигателя или просто не желаете доверять свой велосипед неизвестному мастеру, Вы можете установить мотор своими руками. Сегодня многими производителями предлагаются готовые комплекты для установки привода на байк, как правило, уже включающих мотор-колесо. Этот вариант не требует особой подготовки и технического бэкграунда.

Кроме простых комплектов, в продаже представлены более серьезные, профессиональные наборы, которые комплектуются роликами, цепями, дополнительными батареями и другими компонентами. Также на рынок поставляются дорогие, и из=за это не пользующиеся особым спросом, готовые комплекты с фрикционным приводом, которые устанавливаются за несколько часов.

Как проходит процесс установки?

Из всех типов электродвигателей, самым трудоемким в установке является цепной вариант. При условии, что в комплект входит лишь электрические элементы, монтаж этого привода требует серьезной подготовки. Алгоритм действий таков:

• Монтирование кронштейна для мотора;
• Установка двигателя;
• Инсталляция одного или нескольких роликов (зависит от конфигурации) и звезды;
• Измерение длины цепи и подгон ее размера;
• Сборка всей конструкции;
• Проверка работоспособности электродвигателя (в холостую и при педалировании).

Комплект мотор-колес более прост в установке:

• Демонтаж колеса велосипеда (оригинального);
• Монтаж мотор-колеса в комплекте;
• Установка и закрепление кронштейна для аккумулятора;
• Создание проводки для АКБ и пульта управления (при условии, что таковой имеется)

Всё, можно ехать! В то время как установка простого мотор-колеса занимает не более часа (даже при условии отсутствия технического бэкграунда), на монтаж цепного электромотора может уйти несколько дней. Говоря о фрикционных приводах, их конструкция зачастую съемная, поэтому с их установкой справится даже человек, далекий от механики.

Основные производители

Поскольку конструкция электрических моторов не отличается высокой сложностью, на рынке представлено множество производителей, которые в числе прочего специализируются на выпуске данной продукции. Большинство из них находятся в Поднебесной. Среди компаний-производителей, заслуживающих доверия, выделяют:

• Bafang;
• Cyclone (Тайвань);
• Bosch (Германия);
• Golden motor (Китай);
• MXUS (Китай).

Подведем итоги

Электромотор для велобайка – прекрасный механизм для совершенствования характеристик велосипеда. Даже недорогой комплект гарантировано обеспечит сокращение усилий спортсмена при преодолении препятствий, а дорогие, производительные двигатели помогут быстро набирать и поддерживать скорость. Если Вы интересуетесь механикой и не хотите тратить большую сумму на громоздкий электровелосипед, Вы можете самостоятельно установить двигатель на ваш байк или заказать у нас сборку электровелосипеда под заказ.

Испытание самодельного байка с мотором от триммера

Основная работа сделана – можно приступить к испытаниям. Если двигатель новый или до этого момента с ним не было проблем – запуск должен произойти успешно. Чтобы продлить срок эксплуатации данного агрегата, следует руководствоваться следующими рекомендациями:

1. Своевременная замена расходных элементов (тот же воздушный фильтр следует менять регулярно – в противном случае некоторые механизмы и узлы начнут работать с повышенной нагрузкой).
2. Использование качественного топлива и моторного масла в правильном соотношении.
3. Регулярная смазка редуктора.
4. Предотвращение чрезмерного нагрева двигателя.

Двигатель

Размышляя о том, как сделать электровелосипед самостоятельно все приходят к одному — необходим надежный двигатель. Чтобы он смог качественно работать необходимо обеспечить соответствие напряжения и силы тока.

Если у модели будет мощность равная 400 Вт, тогда с учетом надежного редуктора можно развить скорость около 30 км/час. А, если установить емкий аккумулятор, тогда пробег может достигнуть 30 километров.

Важно: Не забывайте о балансе между емкостью аккумулятора и его силой напряжения, емкостью и напряжением агрегата. Для движка с мощностью в 500 Вт придется установить аккумулятор на 12 V с 40 амперами/час

Другими словами опирайтесь на закон Ома и тогда схема электровелосипеда прослужит дольше.

Обратите внимание!

• Зачем нужны интерьерные куклы

• Как выбрать туфли, не выходящие из моды?

• Что необходимо для похода в горы летом

Электромотор для велосипеда: основные виды

Различают несколько типов моторов, предназначенных для установки на велосипед:

1. Мотор – колесо.

Относится к категории самых распространенных. Применяется при переоборудовании обыкновенного велосипеда дорожного типа. Монтирование двигателя происходит на оси переднего или заднего колеса, а в некоторых случаях на обоих колесах. Внешний вид переоборудованного велосипеда практически не меняется.

Мотор колеса бывают разно мощности, в основном от 150 до 2000 Вт. Они могут быть исполнены в трех вариантах, для каждого из которых требуется свой аккумулятор:

После осуществления монтирования системы мотор — колеса на велосипед, он становится способным разгонять свою скорость движения до семидесяти километров в час. При этом, без зарядки аккумулятора он может пройти пятьдесят километров. При движении в направлении возвышенности, показатели данных критериев снижаются.

2. Подвесной двигатель.

Такой тип двигателя может быть установлен на любой тип велосипеда.

Оборудование прикрепляется к каретке или нижней трубе велосипеда, при этом становится самостоятельным его узлом. На мотор вместе с цепной передачей обязательна установка специального кожуха. Питание двигателя происходит от аккумуляторной батареи, которая крепится к несущей платформе.

Расход мощности и скорость велосипеда регулируется контролером электронного типа, управляемый ручкой, расположенной на руле. После окончания процесса монтажа, вес велосипеда значительно увеличивается. Скорость его теперь может достигать величины сто двадцать километров в час.

3. Двигатель на фрикционной передаче.

В основе такого двигателя лежит специальный механизм фрикционного типа, который работает по принципу передачи крутящего момента электродвигателя к покрышке колеса велосипеда. Основным преимуществом установки такого двигателя является возможность его монтирования без предварительной разборки велосипеда. Недостатками являются:

• уменьшение срока службы колеса;
• небольшая величина КПД;
• необходимость постоянного контроля давление в колесах;
• сложности использования на мокрой дороге.

С прямым приводом

Двигатель с прямым приводом состоит из двух частей:

• ротор (неподвижная часть, это ось, закреплённая к раме);
• статор (подвижная часть, вращающаяся вокруг статора с постоянными магнитами, к ней прикреплены обод и спицы колеса).

Устройство безредукторного мотора отличается простотой и надёжностью, так как в нём отсутствуют трущиеся части, за исключением подшипников.

Колесо-мотор крупным планом

Преимуществами двигателя прямого хода являются:

• высокая мощность (до 5000 Вт, зависимо от мощности варьирует и цена);
• выше КПД. Отсутствие редуктора обуславливает больший КПД двигателя;
• скорость передвижения может достигать 90 км/ч;
• возможность торможения двигателем. Эта способность очень может пригодиться в случае отказа тормозов;
• надёжность и простота;
• низкий уровень шума.

Среди недостатков:

• большой вес и размер мотора;
• сопротивление при передвижении с выключенным мотором;
• цена. В сравнении с редукторным двигателем мотор-колесо такого типа будет стоить значительно дороже.

Колесо для велосипеда с электродвигателем

Выбор мотор-колеса для велосипеда зависит главным образом от того, хотите ли вы оставить свой байк всё-таки велосипедом или решили переконструировать его в мопед.

Какое бы ни было выбрано мотор-колесо, установить его можно на велосипед любой модели, внешний вид электродвигателя впишется даже в самый изысканный дизайн.

Кроме вопроса цены и качества, выбирать мотор-колесо следует с учётом такого фактора, как местность, на которой чаще всего эксплуатируется ваш велосипед. Так как по холмистым дорогам лучше всего кататься на велосипеде с мотором редукторного типа, а разогнаться по ровным дорогам до скорости мопеда удастся только с помощью электродвигателя с прямым приводом

И также немаловажно определиться, насколько важен конкретно для вас вес агрегата, ведь электродвигатели питаются от аккумулятора, которой имеет свойство садиться, что может доставить некоторое неудобство

Как правильно выбрать оборудование?

Мотор-колесо выбирают в зависимости от желаемой скорости перемещения и мощности.

Обязательно поинтересуйтесь:

• возможной скоростью езды (обычно она не превышает 45км/час);
• максимальной дальностью поездки на одной зарядке аккумулятора (показатель зависит от типа аккумулятора и чаще всего не превышает 40 км);
• мощностью аккумулятора (чаще всего 180-1000 Вт);

Большинство моторов-колесо укомплектованы ручкой газа, которая позволяет легко регулировать скорость езды.

Редукторное мотор-колесо для велосипеда рекомендуется установить в тех случаях, если планируется использование в качестве помощи при вращении педалей, а скорость перемещения на электродвигателе не должна превышать 25 км/ч.

Для перемещения со скоростью 30-32 км/ч устанавливают мотор колеса средней (250-350 Вт) мощности.

Для передвижения по пересеченной или горной местности на грузовых велосипедах или велорикшах со скоростью 32-35 км/ч лучше использовать мотор колеса редукторные большей (500 Вт) мощности.

Перечислим несколько важных особенностей такой конструкции.

Мотор-колеса редукторные не затрудняют прокручивание педалей.

Электродвигатель при отключении аккумулятора встроенной муфтой обратного хода может отсоединяться от оси колеса и вместе с ней не вращается.

Мощные ( 500-1500 Вт) прямо приводные мотор колеса позволяют перемещаться в режиме электроскутера со скоростью 30-50 км/ч и могут работать в режиме рекуперации.

На грузовой электровеломобиль лучше установить мощный электродвигатель (250 Вт до 2,2 кВт) постоянного тока. Это недорогое оборудование более надежно для перевозки грузов, чем мотор колесо.
