Порядок или этапы сборки электровелосипеда
Почему выгоднее собрать самому, а не купить готовый?
Во-первых – покупать готовый электровелосипед будет дороже, а на ту сумму, которую вы потратите на самостоятельную сборку электровелосипеда можно конечно купить готовый, но по характеристикам он будет значительно уступать, и вы поедете на нем медленнее чем хотелось бы, на расстояние короче, чем вам надо и компоненты будут зачастую не высокого качества.
Что нужно уметь что бы самому собрать электровелосипед?
Если вы умеете снимать колесо с велосипеда считайте, что половина умения у вас есть, но также надо уметь немного паять, и понимать, что и для чего вы это делаете, особенно внимательно надо отнестись к самостоятельной сборке аккумуляторной батареи и если у вас нет начальных навыков, то лучше купить готовый АКБ для электровелосипеда, а с остальным вы уже легче лёгкого справитесь.
Какие инструменты понадобятся при сборке?
Самые обычные рожковые ключи, можно небольшой разводной ключ, так же потребуется ключ для спиц – стоит он совсем недорого.
Паяльник – желательно помощнее это если будете сами собирать АКБ он понадобится для лужения и припайки силовых проводов, а сам аккумулятор будем сваривать на никелевой ленте при помощи недорогой сварки так же с Китая и также потребуется автомобильный аккумулятор.
Какие характеристики будут у электровелосипеда при таких затратах?
Ожидаемая скорость 25-30 км*ч, дальность хода на ручке газа ~30км, с помощью pas assistant ~60 км, аккумулятор 10S4P на 10,4 А*ч, мощность мотора 350 ватт.
Какие комплектующие и какой велосипед планируется использовать при сборке?
Велосипед HOT WOLF на 26 дюймовых колёсах на стальной раме, но достаточно лёгкий велосипед 15,5 кг – зато не надо будет ставить усилители дропаутов с этим мотором, мотор MXUS XF08C, контроллер KT 22A, дисплей панель управления KT LCD3, аккумуляторы 18650 на 2600 mah в количестве 40 штук + термоусадка + сумка под него в треугольник рамы, BMS 36 вольт 30 А, PAS ассистент, курок газа, + расходники, зарядное устройство 36 вольт 2 ампера, ручка тормозная с датчиком.
Электровелосипед своими руками за 36 000 рублей включая сам велосипед!
Что нужно заказать для реализации:
- Велосипед Hot Wolf
- Мотор MXUS XF08C
- Контроллер 36v22A + KT LCD-3 дисплей + PAS assistant
- Аккумуляторы 18650 – 2600mah коробка 40 штук
- BMS плата защиты 36v30A
- Зарядное устройство 36\42v – 2A
- Курок газа влагостойкий качественный
- Датчики на тормоза универсальные
- Сумка под аккумулятор в треугольник рамы
- Дополнительные компоненты
список с ссылками и ценами
Конструкция велосипеда
Изобретать велосипед считается глупой задачей, но стоит сместить угол зрения, чтобы посмотреть на вопрос с другой стороны. Этот вид транспорта и сегодня сохраняет свою актуальность. Можно изменить его конструкцию, использовать дополнительные приспособления. Они сделают ежедневное передвижение более приятным и комфортным. Посмотрите видео, чтобы захотеть сделать себе подобное.
Хороший велосипед по современным меркам стоит дорого. Стоимость составляет примерно 1100 долларов. Так что приобретение стартового набора для сборки, например, за 3400 грн., будет неплохим началом. Можно выбрать более простой вариант – разобрать и усовершенствовать дешевую модель, как это показано в видео. Или же приобрести готовый набор для сборки, известный как Sandwichbikes.
Мы рассматриваем конструкцию на примере горного велосипеда, не делая акценты на конструкционных различиях – он показан на рисунке 1. Это другая тема для разговора, которой обязательно коснемся. Разобранный велосипед наглядно демонстрирует из каких деталей состоит транспортное средство. Основной несущей конструкцией является рама. Она может быть разной по конструкции и выполнена из разных материалов.
Обычно она выполняется из стальной или алюминиевой трубы, но это может быть композитный материал, пластик или даже дерево. Стоит напомнить, что сразу велосипеды изготавливались из дерева, затем из металла. Уже в наше время их можно сделать из деталей, напечатанных с помощью 3D-принтера. Но начинать нужно с традиционной конструкции, осваивая одновременно 3D-моделирование, воплощая свои идеи в рисунках и чертежах.

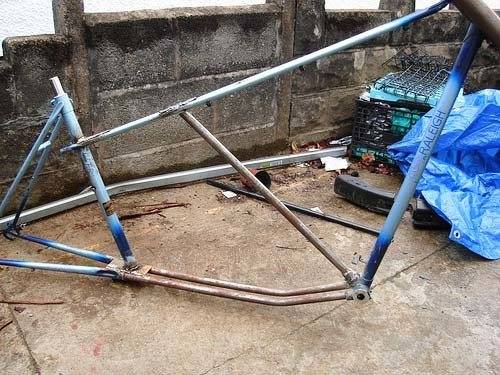

Изготовление рамы

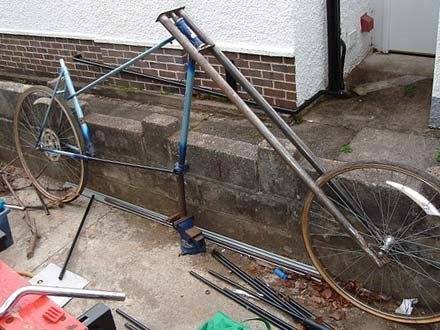

Шаг 7: Первый этап
Чтобы резать раму, ее нужно перевернуть и закрепить.
После некоторых действий, каретка к переду велосипеда стала ближе. Теперь раму нужно удлинить.
Отставляем двойную верхнюю трубу, которая на чоппере будет смотреться неплохо.
Лучше до начала сборки сделать макет будущей рамы, чтобы правильно разместить колеса и определить нужную высоту рамы. Для этого достаточно, подперев каретку, раму удлинить с помощью тонких труб.
Ну, а, если такое случится –исправить ситуацию поможет сварка.
Если конструкция устраивает, можно переходить к следующему шагу, на котором удлиняется рама с помощью стальных труб, размещаемых в промежутке между кареткой и двумя, идущими от подседельной трубы вниз, трубами.
Здесь и потребуется макет, по которому замеряют длину двух труб. Поскольку угол нижней трубы изменялся, необходимо было сделать изгиб рядом с кареткой. Использовался для этого трубогиб.
Вновь воспользуемся картоном в качестве шаблона для изготовления еще одной пластины из листовой стали, которая приварена будет к верху горизонтальных труб под подседельной трубой.
Так прочность соединения новых двух труб и задних будет увеличена. После этого к пластине приваривается подседельная труба.
Осталась болтающейся верхняя труба.
Еще одна пластина, изготовленная из стали, и сделанное шлифмашинкой гнездо в подседельной трубе, в которое ее нужно вставить и приварить, увеличив таким образом, прочность соединения и уменьшив нагрузку на сварной шов.
Шаг 8: этап второй по изготовления рамы
Осталось конструкцию рамы усилить. Сделать это можно при помощи еще одной стальной трубы, приварив ее между кареткой и верхней трубой. Этим возможно изменить расположение трубы подседельной, направленной пока к задней части рамы.
Вновь, используя шаблон, изготовляем пластину, привариваем ее к нашей трубе: вначале слегка, а после подбора угла, уже окончательно. Труба не должна касаться оси каретки. Заходить в каретку глубоко она не должна.
Так выглядит готовая рама, изготовленная своими своими для чоппера.
Шаг 9: Как для чоппера изготовить седло?
Подойдет конструкция из досок. Для того, чтобы его сделать мягким, используем пеноматериал, а для эстетики возьмем кожу.
Между собой две доски скрепляют с помощью болтов. В нижней нужно просверлить два отверстия, через которые сиденье будет крепиться к пластине. С помощью болтов с гайками его необходимо надежно зафиксировать.
Строительный степлер поможет закрепить обивочный материал скобами.
Также степлером крепят к сиденью кожу.
Стойки или стенды
Стенды или стойки – интересное, нестандартное решение. Сервисный стенд позволяет скрыть велосипед в труднодоступном месте.
Вариант подойдет людям, самостоятельно заботящимся о ремонте собственных двух колес. Приспособление позволяет комфортно ремонтировать поломки. Подставка идеально подходит для сервисных работ:
На стойке можно свободно крутить педали, поэтому нетрудно отрегулировать задний, передний переключатель, установить тормоз.
Крюки стойки должны быть покрыты резиновыми протекторами, это избавит от риска поцарапать раму.
Подставка может иметь регулируемую высоту, угол наклона. Регулируемая высота до 145 см и 360-градусный диапазон установки рамы делают ее незаменимым инструментом для ремонта, регулировки.
Самодельный мопед из бензопилы своими руками
Мопед из бензопилы — сделанный умельцем своими руками: фото и описание.
В прошлой статье мы уже рассматривали пошаговое изготовление мопеда из бензопилы «Дружба», на этот раз ознакомимся ещё с одной самоделкой — это мини мопед из бензопилы «Stihl-MS180». Итак, для постройки самоделки понадобились материалы:
- Бензопила.
- Труба с квадратным сечением.
- Колёса от мотоблока.
- Руль, вилка, цепь и звезда от велосипеда.
Процесс сборки мини байка представлен на фото. Примерка всех деталей.
Изготовление рамы из профильной трубы.
Доработка ведущей звезды.
Видео испытаний самодельного мопеда.
Мини байк после покраски.
В результате получился вот такой простой и компактный мини мопед, осталось установить топливный бак, защитный кожух на цепь и сделать тормоза. Мопед спокойно везёт взрослого весом 90 кг и разгоняется до скорости — 30 км/ч.
Этапы изготовления
На сборку велосипеда в четыре руки потребуется примерно 6-10 часов. Понадобится стенд, чтобы удобнее было собирать конструкцию. Подставку можно заменить подручными вещами – например, эту роль может выполнить стремянка с прикрепленными черенками от лопат.
Создание велосипеда в домашних условиях своими руками полностью с нуля – задача очень сложная
Важно выбрать материал труб, позаботиться о сварочном аппарате и наборе других инструментов. Далее нужно подобрать правильное соотношение каретки, рулевой, симметрии, рассчитать углы
Если и делать велосипед с нуля, то лучшим вариантом будет чоппер – велосипед для неспешной езды на небольшие расстояния. Если нужна туристическая или спортивная модель, следует подобрать все необходимые компоненты и осуществить сборку.
Первый шаг – выбор или создание рамы. К основной конструкции примеряют колеса, крепят вилку и руль. К дальнейшим шагам относится расположение сидения, надежное закрепление колес. Непосредственно перед эксплуатацией необходимо смазать вилку.
Сборка рамы
Самый простой путь – подобрать уже готовую деталь. Но следует помнить, что форма и материал элемента повлияют на дальнейшее конструирование. Среди вариантов: рама стальная, титановая, алюминиевая, из углепластика. Например, основной материал для горного двухколесного транспорта – сплав алюминия. Вместо популярных ранее сплавов 6061 или 7005 стали использоваться улучшенные варианты с примесями (магнезита или скандия).
Самодельная рама для велосипеда может быть создана из профилей, труб или пластин. Сначала нужно проработать эскиз, отобразив все основные узлы (желательно в 3D редакторе). Главная задача – увидеть реальные размеры деталей, оценить геометрию конструкции и исключить ошибки. Например, слишком высокое расположение верхней трубы может вызвать проблемы при эксплуатации.
Изготовление рамы является более сложной задачей. Как объединить элементы рамы, подскажет чертеж велосипеда. При сборке конструкции придерживаются примерно такой последовательности:
- заготавливают семь труб (две короткие и четыре средние);
- нижнюю основную приваривают к кареточному стакану. Она должна крепиться к нижнему краю рулевой трубы;
- трубу подседельного типа сваривают с нижней, подобрав необходимый угол наклона;
- подседельную и переднюю соединяют с основной верхней;
- нижние перья приваривают к стакану каретки;
- скрепляют верхний конец подседельного профиля с краем нижних перьев.
Запрессовка вилки и изготовление дроппаутов
Вилка подбирается с учетом будущей эксплуатации транспорта. Для гористой местности подойдет мягкая деталь, которая предполагает наличие амортизаторов. Если требуется создать шоссейную модель или велосипед для городских прогулок, вилки не используются из-за чрезмерного веса.
для мягкой конструкции нужно продумать такие моменты:
- ход;
- способ крепления тормозных колодок;
- поддерживаемый диаметр колеса.
Запрессовка вилки делается в горизонтальном положении:
- монтаж подшипников;
- закрепляются конусы;
- накидывается шайба на шток амортизатора;
- тщательно затягиваются контргайки;
- размещается руль в основании вилки.
Важный момент, который позволит повысить надежность будущего велосипеда, — это крепление сделанных своими руками деталей. Дефектов быть не должно, даже незначительных. Иначе безопасность конструкции снизится, вследствие чего увеличится риск травм.
Затем требуется приварить дроппауты под задние колеса. Используя пластину из металла, вырезают несколько деталей. С помощью лобзика создают углубления (под диаметр оси колеса и фиксирующих гаек). Элемент соединяют с рамой (приваривают). Посадочные углубления нужно расположить на одном и тот же уровне, иначе колесо не сядет на дроппауты.
Монтаж остальных элементов
Узлы трансмиссии подбираются готовые, ведь самостоятельно сделать переключатель скоростей или цепь сложно, не говоря уже о том, чтобы соорудить компоненты на уровне известных брендов. Поэтому для самодельного велосипеда подбирают трансмиссию классическую или же с планетарным механизмом.
Дальнейшие шаги:
Установка каретки и отладка шатунов и педалей.
Руль закрепляется болтом.
Перед эксплуатацией транспорта вилку необходимо смазать.
Подседельный штырь устанавливается в трубу по вертикали и закрепляется с помощью хомута с гайкой. Каретка помещается в стакан. Когда цепь смонтирована, ставят колеса.
Сидение крепят с помощью технологии сварки
Но если требуется расширить функциональность, можно создать съемную конструкцию.
Важное условие – надежное закрепление колес. Фиксация обеспечивается с помощью гаек и контргаек.
Трансмиссия
Базовым элементом велосипеда является – трансмиссия. С ее помощью усилие с помощью цепной передачи с педалей передается на заднее и переднее колесо. Это достигается с помощью при участии шатунов, к ним крепятся педали, и каретки.
К шатуну также крепятся передние звезды, с помощью которых передается мощность на ведущее колесо. Передние и задние звезды, в свою очередь, соединены цепью. Трансмиссия позволяет управлять скоростью, а некоторые приспособления позволяют переключать передачи. То есть этот узел работает аналогично запчастям автомобиля. Причем любой классический велосипед является, в терминах автомобилистов, заднеприводным транспортным средством.
Основная задача разработчика состоит в том, чтобы при минимальных усилиях при кручении педалей передать максимальную мощность на колеса. Если это не реализуемо полностью на практике, то практикуется электропривод. Но цели можно достичь с помощью конструкционных особенностей.
Дизайнерский велосипед на фото выполнен бамбуковых стеблей. Это может быть и дерево. Но конструкционно и по сложности трансмиссии он достаточно прост в реализации. Можно выполнить и классическую конструкцию, рассчитанную на выполнение из металла
Обратите внимание, что несущий элемент по своему внешнему виду зависит от материала, из которого изготовлен. Некоторые дизайнеры предпочитают работать с фанерой при изготовлении рамы
Причем особенности этого материала влияют на конструкцию и крепления.
Советы тем, кто решил собрать велосипед с нуля
Если вы решили заняться таким интересным и творческим делом, как самостоятельная комплектация байка мечты, подборка советов опытных людей точно не будет лишней:
Приучите себя к постоянному мониторингу велобарахолок, распродаж, форумов велосипедистов, чтобы быть всегда в курсе различных интересных предложений и возможных скидок. На форумах можно пообщаться с бывалыми велосборщиками и получить ценнейший опыт. Покупая ту или иную запчасть с рук, обязательно знакомьтесь с продавцом лично. Покупать детали стоит у обычных пользователей, с небольшим весом – у девушек, худощавых парней. А вот у профессиональных гонщиков-тяжеловесов лучше ничего не приобретать – детали от их велосипедов точно окажутся более изношенными. Повезёт, если вы наткнётесь на велосипедного фаната, который бесконечно «прокачивает» и апгрейдит свой велосипед – обычно у таких продавцов детали почти не успевают износиться, так как владельцу постоянно требуется что-то новое, и он торопится сбыть старое оборудование побыстрее. Не бойтесь покупать некоторые детали с рук, даже если их эксплуатация была долгой и интенсивной. Существуют запчасти, которые практически не изнашиваются – манетки, передние переключатели. Подседельный штырь – это простая металлическая труба, соединяющая раму и седло. Прослужив долгое время на одном велосипеде, она легко прослужит и на вашем. Не забывайте, что экономить на раме нельзя – она обеспечивает надёжность и прочность всего собранного велосипеда. Рама – это та деталь, на которую точно не стоит жалеть средств. Детали и компоненты необходимо подбирать так, чтобы они смотрелись гармонично, в едином стиле. Цвет, размер, дизайн, форма – всё это должно грамотно сочетаться
Назначение будущего агрегата тоже важно учесть – не нужно устанавливать на горный велосипед детали, которые должны быть на шоссейной модели. Как бы сильно ни увлекал процесс – умейте вовремя отвлекаться и переключаться на что-то другое
Погружение с головой – это хорошо, но не стоит забывать о «побочных эффектах» такой работы – вы можете быстро «перегореть», ощутить апатию, потерять интерес и так и не закончить начатое дело;
Отдельный, немаловажный совет: приготовьтесь к тому, что ваше окружение – близкое и не очень – будет вас критиковать. Некоторые люди обязательно скажут, что вы делаете всё неправильно, что собирать велосипед самостоятельно – глупая затея, ведь в магазинах всё уже сделано за вас, лучше и качественнее. Пропускайте такие слова мимо ушей. Главное – ваши ощущения от процесса.
При попытке человека дать вам тот или иной совет, обязательно уточняйте, имеет ли советчик опыт в этом деле. Прислушивайтесь только к тем людям, которые сами хоть раз участвовали в этом, советы же «диванных критиков» не несут никакой ценности.
Процесс сборки собственного велосипеда – это увлекательное, хоть и трудоёмкое занятие. Если вы хотите получить неповторимый, идеально подходящий под вас велосипед, при этом вам интересно разбираться в деталях и запчастях – вы точно получите немалое удовольствие от процесса
Важно наметить чёткий план действий, изучить информацию, определиться с назначением велосипеда – и можно начинать творить!
Четырёхколёсный двухместный веломобиль
Четырёхколёсные веломобили встречаются реже трёхколёсных
По сути, это два велосипеда, объединённые одной рамой. Рама изготавливается из стальных труб. Её размеры зависят от роста водителя. Помимо рамы, серьёзные изменения вносятся в рулевое управление. Две передние вилки соединяются с помощью тяги. Из особенностей стоит отметить двойной педальный узел. У каждого седока он свой. Изменена здесь только длина цепи. Тормоза на задних колёсах остаются оригинальные.
Чтобы собрать такой аппарат, нам пригодится:
- два одинаковых велосипеда;
- стальные трубы диаметром 2,5 см;
- ДСП, поролон и обивка для сиденья;
- сварочный аппарат, болгарка, набор инструментов.
Чтобы заранее всё просчитать, нарисуйте чертёж
Изготовление такого веломобиля займёт немало времени. Сложности связаны в основном с изготовлением рамы. Будет шанс проявить себя в качестве инженера и сварщика. Зато какое удовольствие от полученного результата! Только представьте поездку с любимой на таком монстре. А какой шанс провести время с детьми? Их можно привлечь и к постройке, пусть оторвутся от своих смартфонов. Приятное времяпрепровождение обеспечено в любом случае.
Преимущества:
- удобство;
- необычность консрукции;
- возможность побыть вдвоём.
Недостатки:
- громоздкость (на балконе хранить не получится);
- сложнось конструкции.
Варианты сборки
Чтобы полностью из ничего создать двухколёсный снаряд, нужно обладать массой профессиональных навыков, которые есть далеко не у каждого любителя велосипедного спорта.
Другой вариант сборки — смешивание различных деталей, купленных в магазине или изъятых у других моделей. Этот вариант требует намного меньше профессиональных навыков, а значит, будет интересен большему количеству читателей. На нём мы и остановимся.

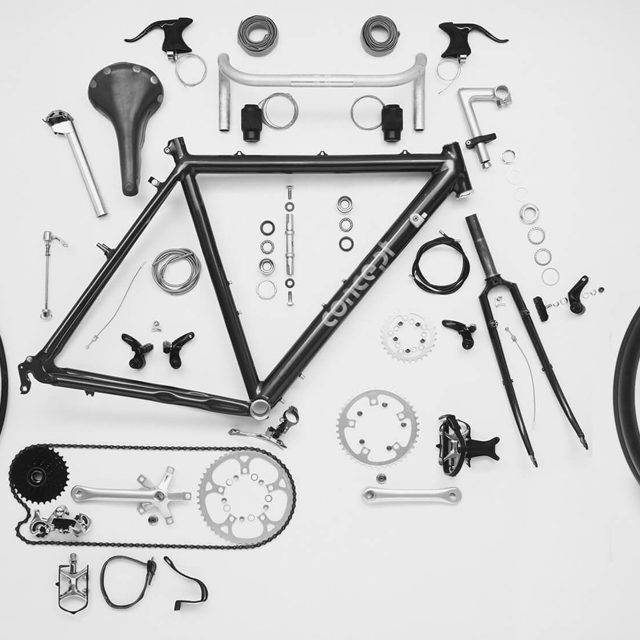

Велосипед-конструктор
Нужно отметить, что для сборки полноценного велосипеда совсем необязательно бродить по разного рода развалам в поисках нужных деталей. Производители велоснарядов благосклонны к желанию потребителя самостоятельно собирать велотранспорт. Некоторые выпускают так называемые велосипеды в коробке. Это своеобразный конструктор, состоящий из всех необходимых деталей и креплений. Всё, что вам остаётся — собрать готовый продукт и с гордостью на нём кататься.
2. Вставьте колёса
Когда распаковка окончена, вставьте колеса. Вставьте ось в колесо, сначала положите тонкий слой смазки по всей длине стержня оси (они могут быть уже смазаны с завода). Проверьте вращение колеса (на боковой стороне шины стрелкой промаркировано направление вращения). Рычажок оси эксцентрика должен быть с левой стороны велосипеда, когда вы сидите на нем.
При установке переднего колеса просто вставляйте ось в пазы вилки, оставляя рычаг эксцентрика с левой стороны. Убедитесь, что колесо установлено ровно посередине между вилками. Вам может понадобиться ослабить кулачок для расширения тормозных суппортов, чтобы освободить место для движения колеса. На недорогих байках кулачка может не быть, но тогда ослабить шину можно выпустив из нее воздух.
Нередко колеса доставляются слегка погнутыми при неправильной транспортировке. Поэтому следует проверить, что с ними все в порядке. Чтобы это сделать, приподнимите велосипед и прокрутите колесо. Следите, как оно крутится относительно рамы – погнутое колесо видно сразу. Если нужно подправить колесо, вы можете обратиться в ближайший вело-магазин.
Также вам нужно накачать колесо! Лучше всего для этого подойдет дорожный насос с манометром. Чаще всего на шинах указано давление, до которого необходимо их подкачивать.

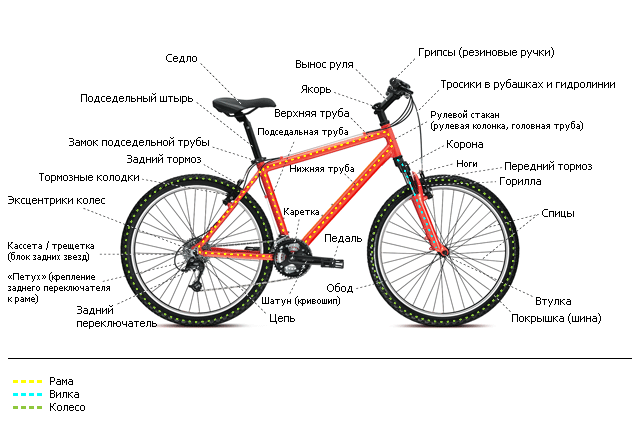

Элементы конструкции

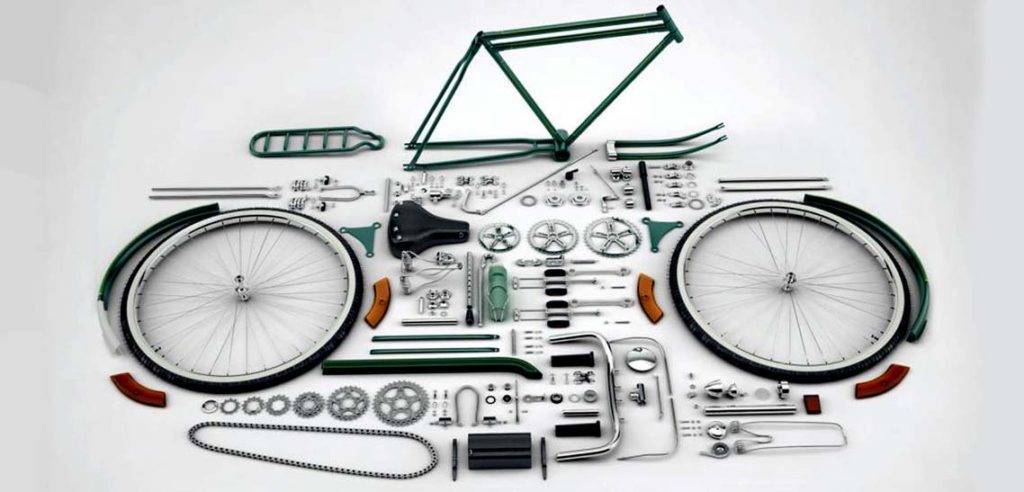

Конструкция велосипеда – это нескольких основных узлов, объединенных между собой. Главный несущий элемент – рама. Среди других составляющих: передняя вилка, узлы трансмиссии, тормозные колодки, колеса, сидение и педали. Прежде чем приступать к выбору или созданию элементов, необходимо сделать чертеж.
Основные компоненты конструкции
Особенности элемента
Рама
Основа всей конструкции. Если есть старая ненужная рама, она подойдет для работы. Главное, хорошее состояние и отсутствие ржавчины. Деталь может быть изготовлена своими руками – из стальной или алюминиевой трубы. Изделие также можно сделать из композитного материала, пластика, древесины
Передняя вилка
При создании учитывается ход вилки, необходимый диаметр колеса и метод фиксации тормозов
Узлы трансмиссии
Специалисты советуют поискать готовый элемент, а не создавать цепь своими руками. Причина в том, что сложно добиться хорошего качества. Лучше выбрать классическую трансмиссию
Тормоза
Существует два варианта: ободные и дисковые тормозные колодки. Если в планах нет экстремальных прогулок, подойдет первый вариант. Этот компонент недорогой и значительно облегчит конструкцию. Но его особенность – чувствительность к влаге и грязи
Если важно обеспечить повышенную безопасность, лучше сделать дисковые тормоза
Седло
Велосипедное седло предпочтительнее выбрать готовое. Если по душе спортивный стиль езды, понадобится жесткое и упругое сидение, конструкция которого учитывает анатомические особенности человека
Если в приоритете непродолжительные поездки, можно установить широкое и мягкое седло. Выбор огромен – важно, чтобы крепление совмещалось с креплением на подседельном штыре. Еще один серьезный момент – материал. Используются разные сплавы металлов, а также пластик
Педали
Цена зависит от веса (чем легче, тем дороже), сплавов и материалов, наличия промышленных подшипников. Важно, чтобы обеспечивалось надежное сцепление, но при этом конструкция должна быть травмобезопасной. Классический вариант хорош для повседневных прогулок. Такие педали не удерживают ноги, снижая вероятность травмы. Существуют модернизированные приспособления, прочно фиксирующие ноги – ступни не будут соскальзывать. Есть педали для акробатической езды (платформы). Если в планах сделать горный велосипед своими руками, потребуются контактные педали
Руль
Три основных требования, которые предъявляются к рулю: надежность, прочность, эргономичность. Для изготовления используют сталь, карбон или титан
На нем размещают управляющие компоненты
Выбор резины
Нужно обратить внимание на протектор, состав покрышки, защищенность от проколов. Есть резина с особой лентой, которая прокладывается между камерой и покрышкой – это позволит накатывать тысячи км без потребности в починке камер
Если использовать дополнительные приспособления для велосипеда, сделанные своими руками, можно получить уникальную конструкцию. Есть примеры того, как умельцы объединяют подходящие куски металла, детали от автомобиля, надежную тормозную систему (останавливается даже при разрыве ведущих цепей). Такой необычный велосипед создал житель Баку, сварщик по профессии. Транспорт выгодно отличается скоростью и грузоподъемностью.
Плюсы и минусы собранного велосипеда
Казалось бы – зачем тратить силы и время на создание вещи, которую можно приобрести в готовом виде и сразу начать пользоваться? Этот факт – неоспоримое преимущество покупного байка.
Но у самостоятельной сборки велосипеда есть свои плюсы:
Экономия. Если подойти к поиску деталей с умом, собранный вручную велосипед может выйти дешевле, чем покупной железный конь. Контроль качества
При сборке велосипеда будущий владелец тщательно подбирает каждую деталь, а также уделяет пристальное внимание сборке и подгонке запчастей. Эксклюзив
При ручной сборке велосипеда можно создать уникальную модель, отражающую внутренний мир владельца и соответствующую всем его требованиям. Знакомство с новыми людьми. Сборка велосипеда – это не только покупка и конструирование запчастей, но ещё и общение на специализированных форумах, обмен опытом, посещение барахолок и мастерских. Увлекательный процесс. Настоящий велолюбитель точно будет наслаждаться каждым шагом в процессе создания собственного велосипеда.
Единственный минус сборки велосипеда вручную – это большое количество времени, которое придётся потратить на весь процесс.
Поиск запчастей, их подгонка, комплектация, настройка – всё это требует времени и концентрации внимания.
Порядок изготовления руля
Шаг 10: Руль для самодельного чоппера
Есть три способа его установки:
- установить старый. Но он может не подойти по конфигурации (бараньи рога, к примеру);
- сделать своими руками, если остались стальные трубы. Согнуть его можно трубогибом или разрезать и сварить нужной формы;
- подобрать, подходящий по форме.
Но, вначале нужно сделать или подобрать донорский замок. Если такой нашелся, крепление сделать не сложно.
На фотографии это показано.
Наконец, на изготовленную ранее верхнюю пластину, нужно установить зажимы крепления.
Приварить их к пластине.
Также приварить зажим и вставить в крепление руль. Крепление руля получилось регулируемым.
Кронштейны для подвешивания на раму

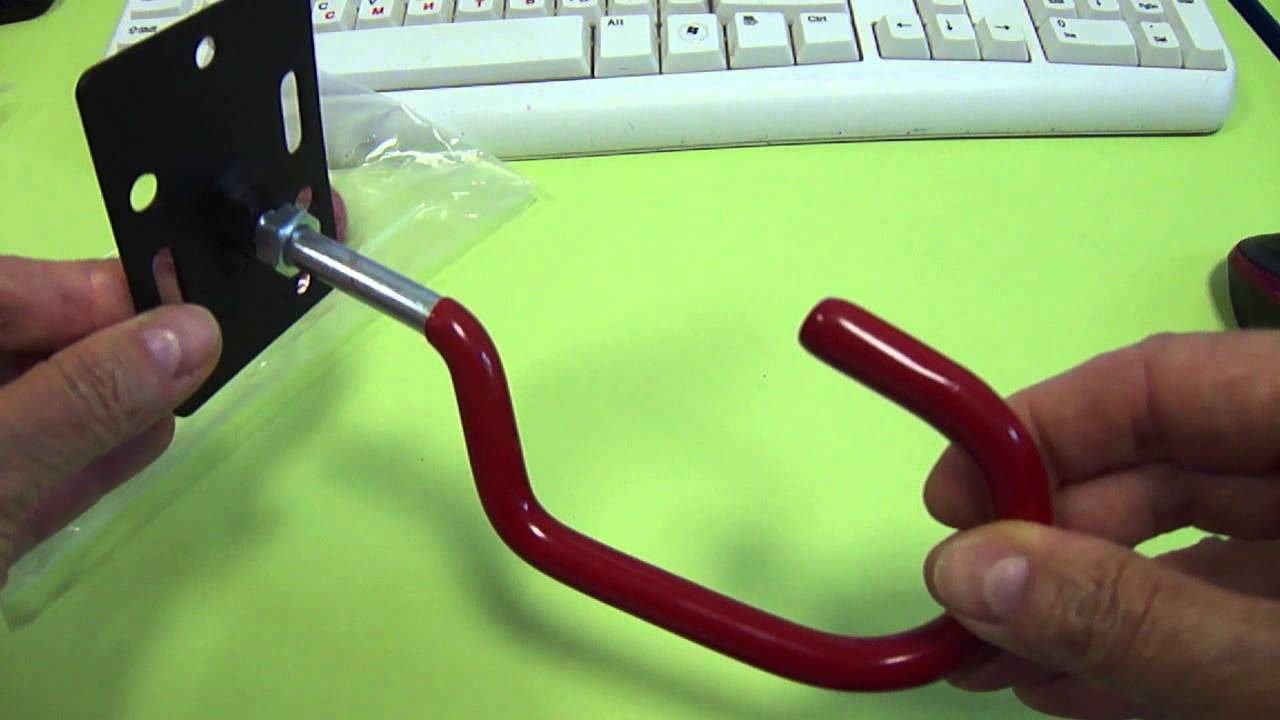

Простой, дешевый способ – 2 крючка соответствующей длины, прочности. Установить крючки нужно на расстоянии от стены, чтобы педали не царапали обои, краску. Перед завинчиванием крюков нужно убедиться, что выбранная стена имеет соответствующую грузоподъемность.Вешалки с рамой.
Преимущество вешалок – возможность складывания их после снятия велосипеда, экономия пространства.
Важны плечо или длина, которое нужно адаптировать к велосипеду. Часто вешалки имеют регулируемое расстояние, что делает их более универсальными.
Складные вешалки экономят пространство
Их качество важно, шарниры должны быть прочными, чтобы не ломались при интенсивном использовании
Вилка
Выбор вилки – это ответственный шаг, ведь от этого зависит комфорт и управляемость. На рынке есть большое количество вариантов вилок, предназначенных специально для эндуро
Обращая внимание на тот самый бюджет, выбрать любую вилку не получится. Давайте рассмотрим несколько вариантов
Marzocchi 55 2008
Итальянская компания производит одни из самых лучших амортизационных вилок в мире. Модель Marzocchi 55 2008 имеет оптимальный уровень хода (можно настроить в диапазоне 120-160 мм). Вилка может подкачиваться воздухом, а картридж АТА быстро настраивает ход вилки. Для настройки работы также используется крутилка отскока и компрессии. Диаметр ног – 35 мм. Стоимость – 10 000 рублей.
Suntour Durolux TAD 20 QLC
Вилка под 20 ось. Предназначена не только для использования в режиме «Эндуро», но и для фрирайда средней сложности. Данная модель дает возможность регулировать диапазон хода (140-180 мм). Присутствует подкачка воздухом в левой ноге. Правая нога имеет регулировку отскока и демпфер. Этого вполне хватит для качественного катания в стиле эндуро. Стоимость Suntour Durolux TAD 20 QLC – 8 тысяч рублей.
Suntour Durolux TAD 20 QLC
Что выбрать? Выбирая исходя из стоимости, Suntour Durolux TAD 20 QLC выигрывает у итальянского конкурента — Marzocchi 55 2008 (8 тысяч против 10 тысяч)
Но обратите внимание на то, что Marzocchi 55 2008 предлагает больший диапазон настроек, что играет большую роль при катании технически сложного эндуро. Соответственно, лучше переплатить деньги и получить качественный результат, чем взять простенькую вилку из-за небольшой цены. Наш выбор — Marzocchi 55 2008
Бюджет – 28 тысяч рублей
Наш выбор — Marzocchi 55 2008. Бюджет – 28 тысяч рублей.
Трансмиссия
Базовым элементом велосипеда является – трансмиссия. С ее помощью усилие с помощью цепной передачи с педалей передается на заднее и переднее колесо. Это достигается с помощью при участии шатунов, к ним крепятся педали, и каретки.
К шатуну также крепятся передние звезды, с помощью которых передается мощность на ведущее колесо. Передние и задние звезды, в свою очередь, соединены цепью. Трансмиссия позволяет управлять скоростью, а некоторые приспособления позволяют переключать передачи. То есть этот узел работает аналогично запчастям автомобиля. Причем любой классический велосипед является, в терминах автомобилистов, заднеприводным транспортным средством.
Основная задача разработчика состоит в том, чтобы при минимальных усилиях при кручении педалей передать максимальную мощность на колеса. Если это не реализуемо полностью на практике, то практикуется электропривод. Но цели можно достичь с помощью конструкционных особенностей.
Дизайнерский велосипед на фото выполнен бамбуковых стеблей. Это может быть и дерево. Но конструкционно и по сложности трансмиссии он достаточно прост в реализации. Можно выполнить и классическую конструкцию, рассчитанную на выполнение из металла
Обратите внимание, что несущий элемент по своему внешнему виду зависит от материала, из которого изготовлен. Некоторые дизайнеры предпочитают работать с фанерой при изготовлении рамы
Причем особенности этого материала влияют на конструкцию и крепления.
