Правильное снятие каретки велосипеда

Снимаем каретку с велосипеда

Далее рассмотрим процесс снятия кареток на примере каретки открытого типа Shimano.

Снимая каретку, нужно быть внимательным, поскольку она может быть с насыпными подшипниками, которые при снятии могут разлететься в разные стороны.

Для снятия шатунов с оси каретки необходим такой инструмент, как выжимка шатуна. Этот инструмент выполняет две функции: его правая сторона предназначена непосредственно для выжимки шатуна из оси каретки, а посредством левой стороны снимается фиксирующий болт шатунов.

Для начала нужно при помощи педального ключа отвинтить затягивающие болты шатунов, находящиеся на конце вала каретки. Пластиковые заглушки (если они имеются) можно легко снять с болтов с помощью обычной плоской отвертки.

После того, как сняты фиксирующие болты, приступаем к шатунам. Берем выжимку шатунов и вкручиваем съемник резьбовой частью в шатун до упора

Очень важно не переусердствовать с напором, чтобы не сорвать резьбу. Сняв успешно шатуны с оси каретки, не забываем протирать посадочные места. Затем при помощи специального съемника снимаем саму каретку

В нашем случае мы используем съемник каретки Shimano. Для каждой отдельной модели каретки предусмотрен подходящий съемник. Так, для кареток Hollowtech II, Howitzer, GXP применяется съемник для интегрированных чашек кареток, а для кареток Shimano, SRAM и Truvativ можно использовать так называемый съемник для кареток стандарта ISIS. Стоит отметить, что в комплектацию съемников зачастую входят рукоятки, что освобождает от необходимости дополнительно применять разводной ключ

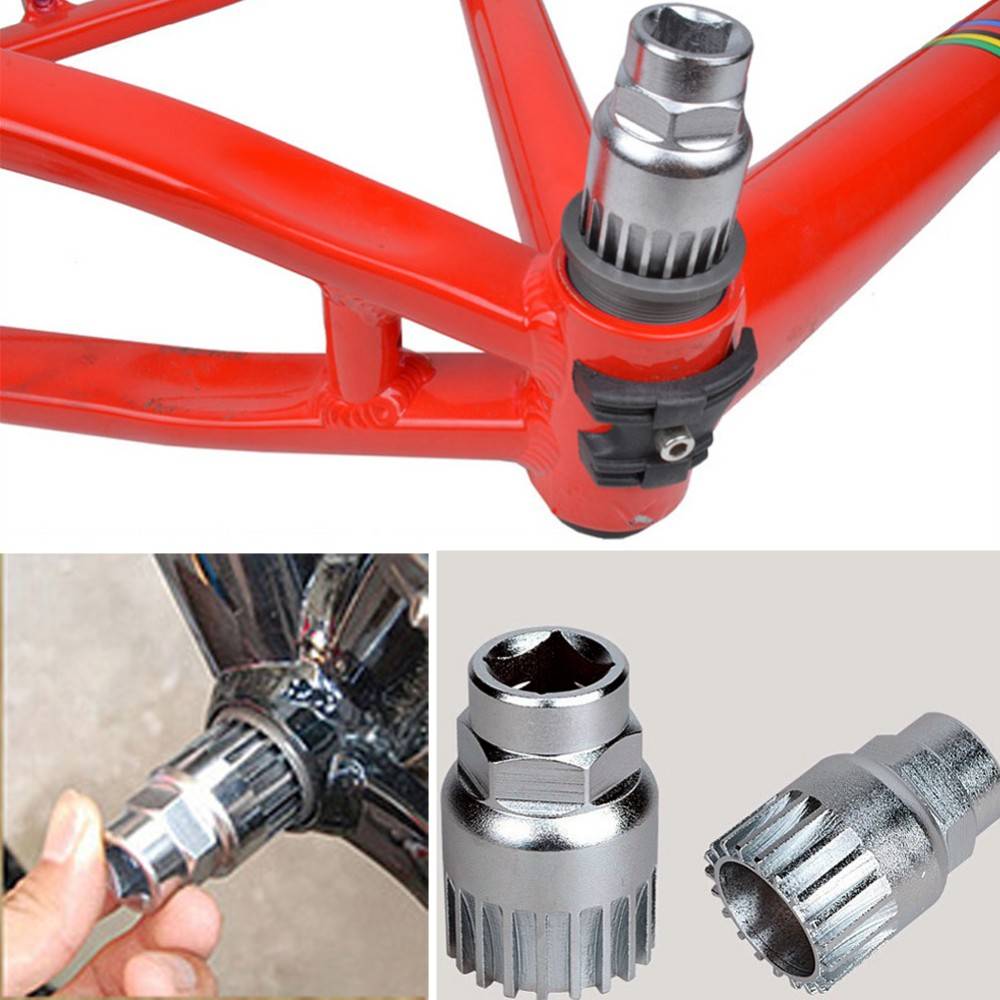

Затем при помощи специального съемника снимаем саму каретку. В нашем случае мы используем съемник каретки Shimano. Для каждой отдельной модели каретки предусмотрен подходящий съемник. Так, для кареток Hollowtech II, Howitzer, GXP применяется съемник для интегрированных чашек кареток, а для кареток Shimano, SRAM и Truvativ можно использовать так называемый съемник для кареток стандарта ISIS. Стоит отметить, что в комплектацию съемников зачастую входят рукоятки, что освобождает от необходимости дополнительно применять разводной ключ.

Важно знать, что снятие каретки производится только с той стороны, где нет звезд на шатуне, то есть, с левой. Итак, вставляем съемник в шлицы каретки с левой стороны и крутим его при помощи рукоятки или же разводного ключа против часовой стрелки. В процессе нужно следить, чтобы не было никаких перекосов съемника

Иначе он или сама чаша могут быть повреждены

В процессе нужно следить, чтобы не было никаких перекосов съемника. Иначе он или сама чаша могут быть повреждены

Итак, вставляем съемник в шлицы каретки с левой стороны и крутим его при помощи рукоятки или же разводного ключа против часовой стрелки. В процессе нужно следить, чтобы не было никаких перекосов съемника. Иначе он или сама чаша могут быть повреждены.

После того, как чаша каретки открутится, нужно произвести те же действия и с правой стороны. Только в этом случае крутить рукоятку нужно по часовой стрелке! В результате таких нехитрых действий каретка будет снята и готова к обслуживанию или замене.

Хотите увидеть, как снимать шатуны и каретку? Смотрите видео-обзор:

Каретка велосипеда: где находится, функции, как снять :

Велосипедисты, которые редко выезжают кататься, наверно, даже не слышали о том, что такое каретка велосипеда. Даже если слышали, то и не знают, где она находится и что из себя представляет. Но для тех, кто часто использует велосипед в своих целях или занимается велоспортом, этот узел имеет большое значение. Что такое каретка велосипеда, какие у нее функции и как ее починить сейчас и узнаем.

Что из себя представляет?

Что же такое кареточный узел? Данный механизм является чуть ли не главным во всем велосипеде. Без него он никуда не поедет. Где же он находится? Расположен он в стакане (это такое специальное место), а именно там, где находятся шатуны. Основная задача – это закрепление тех самых шатунов между собой и соединение их с рамой. Без нее велосипедист просто не сможет крутить педали, а значит, двигаться вперед.

Устройство каретки велосипеда

Из чего состоит данный узел и каким он бывает? Модели велосипедов бывают разными, поэтому и каретки тоже отличаются друг от друга. Стандарт – это шестьдесят восемь миллиметров, но бывают еще и сто десять, сто тринадцать и так далее.

Также каретки велосипеда делятся на два типа: разборные и картриджные (неразборные). У каждого типа есть свои плюсы и минусы. Начнем с картиджных. Данный тип не поддается ремонту – это главная его особенность. Если механизм заржавеет или сломается, то его можно уже будет только выкинуть. Но есть у них и большой плюс. Они очень долговечны. Такая каретка велосипеда будет служить до тех пор, пока ее подшипники не сотрутся. Механизм герметично закрыт, поэтому посторонние предметы в виде пыли, песка, воды и тому подобного туда не попадают, тем самым он защищен от быстрого износа. Такие каретки очень хорошо себя ведут даже после длительной эксплуатации в тяжелых условиях, поэтому производители их любят часто устанавливать на горные байки.

Разборные каретки – это немного другое устройство. В сущности, это всего лишь ось, на которой установлены подшипники. В этом случае хозяину нужно хоть иногда проверять этот узел и при надобности смазывать и менять испорченные подшипники. Такой уход позволит намного продлить срок эксплуатации механизма.

Как определить неисправность каретки?

Никакой механизм не вечен, особенно если за ним не следить. Именно поэтому рано или поздно кареточный механизм придет в неисправность. Как же определить неисправность? Вообще, это не трудно. Нужно всего лишь быть внимательным. Первый признак – тяжелая езда. Если вдруг крутить педали стало трудно, то, возможно, это неисправность каретки. Налипшая грязь не дает механизму функционировать в нормальном режиме, поэтому ехать становится тяжело. Также характерны скрипы и стуки. Из-за прыжков и сильных физических нагрузок ось может перекосить, или разобьются подшипники. В этом случае будет наблюдаться люфт.

Если при езде стоя педали начинают заедать или сильно скрипеть, то это верный признак нарушения работы. Тут уже нужен ремонт каретки велосипеда. Или просто замена узла на новый.

Как снять каретку с велосипеда?

Итак, для ремонта механизма его для начала нужно снять, извлечь из стакана. Перед тем как начать работы, необходимо почистить место вокруг каретки. Нужно удалить всю налипшую грязь и пыль. Все это делается для того, чтобы потом не занести весь мусор внутрь.

Как снять каретку с велосипеда? Для начала нужно снять заглушки, которые закрывают доступ к гайке крепления шатуна. Чтобы быстро добраться до интересующего механизма, нужны специальные ключи: шатунная выжимка и съемщик каретки.

Сначала нужно вставить один конец шатунной выжимки и открутить гайку. Затем вставляем ее другим концом и силой ввинчиваем. Таким образом, шатун сходит с оси и его можно снять. То же самое нужно проделать с другой стороны. Лучше всего начинать работы со стороны, где нет звездочек.

Следующий шаг – снятие каретки. Вот тут уже пригодится специальный съемщик. Вставляем его, а с другой стороны надеваем гаечный ключ. Приложив немного усилий, можно достать до устройства. Аналогичные действия проводим с другой стороны. Теперь каретка готова к извлечению. Если устройство находится в более-менее приличном состоянии, то дело обойдется только смазкой подшипников. Для этого лучше всего использовать густые смазки. Собирается каретка велосипеда в обратном порядке.

Как снять каретку с велосипеда без съёмников

Начиная обслуживание кареточного механизма, сначала нужно выяснить, какие особенности есть у съёмника. Съёмник каретки подбирается с учётом строения кареточного механизма и его вида.

Чаще всего для корректной работы необходимо, чтобы производитель инструмента совпадал с производителем кареточного механизма.

Существуют также и универсальные съёмники, но случается, что они не подходят к отдельным кареткам.

Как же осуществить техническое обслуживание каретки, если под рукой нет съёмника или он не подходит к вашему кареточному механизму?

Существует способ, но прибегать к нему рекомендуется лишь в крайнем случае.

Для осуществления метода потребуются следующие инструменты:

• большой разводной ключ;
• зубило (отвёртка);
• молоток.

Действия:

1. Крепко обхватить кареточную чашку бо́льшим разводным ключом. Раскручивать её необходимо в сторону вращения педалей. Может произойти такое, что ключ не сможет удержать и открутить чашку.
2. Если чашка открутилась, нужно взять зубило, упереть его в шлицы кареточного механизма и сильно ударять молотком, до тех пор, пока каретка не сдвинется.

После проделанных манипуляций в дальнейшем пользоваться съёмником не получится. При следующих технических обслуживаниях каретку придётся высверливать или вовсе не снимать.

Новичку разобраться в ремонте каретки велосипеда может быть сложно.

Но если иметь сильное желание и по-хорошему изучить информацию, то можно научиться производить техническое обслуживание каретки и делать это самостоятельно – это позволит сэкономить на сервисном обслуживании, а также научит лучше понимать свой велосипед.

Ремонт без инструментов – это возможно

У обычных пользователей вряд ли где-то завалялся съемник шатунов, особенно для Octalink, хоть и стоит он копейки. Но рано или поздно наступит момент, когда либо система, либо каретка придут в негодность и потребуют срочной замены. При наличии необходимых инструментов, замена этих запчастей осуществляется за 10-15 минут.

Самый простой способ снять шатуны с велосипеда без съемника, как было упомянуто выше, – с помощью молотка. Актуален он как для Octalink, так и для обычного квадрата. Последующие действия выглядят таким образом:

1. Снимите заглушки с шатунов, если они присутствуют.
2. Ключом на 13 мм, выкрутите кареточные болты. Во многих каретках на сегодняшний день установлены болты под шестигранник 6 мм.
3. Если вы не хотите визуально повредить велосипедные шатуны, оберните их несколькими слоями плотной ткани, картона, скотча или возьмите сосновый брусок в несколько сантиметров толщиной. В идеале, для такой необычной задачи подойдет киянка.
4. Переверните велосипед, уперев на руль и седло.
5. Начинайте простукивать по шатуну с умеренной силой с внутренней стороны, как можно ближе к оси. Можно время от времени ударять по шатуну с внешней стороны, чтобы хоть как-то его расшевелить.
6. В случае если конструкция спрессована очень плотно, можно попробовать точечно ударять с помощью стамески или бородка, приставленного к головке шатуна.

Обратите внимание: используя этот метод, вы можете повредить раму, кареточный узел или сам шатун. К тому же любой удар по звездам, скорее всего, деформирует их и сделает непригодными для использования

Стоит сказать, что снять прикипевшие шатуны бывает проблематично, даже имея съемник. Скорее всего, таким способом вы не сможете снять прикипевший велосипедный шатун, как бы не старались. Но не стоит отчаиваться, для таких случаев придумали другие способы.

Разновидности

Каретка представляет собой узловую точку на велосипеде, которая является связующим звеном между рамой и шатунами. Деталь оснащается подшипниками, благодаря которым шатуны могут осуществлять движение.

Из-за своего близкого к земле расположения эта деталь подвержена активному воздействию факторов внешней среды – на неё попадает вода, грязь, песок и другой различный мелкий мусор.

Эти загрязнения могут препятствовать свободному вращению, что негативно повлияет на качество поездки. Именно поэтому запчасть требует периодического технического обслуживания.

Из чего состоит кареточный механизм на велосипеде:

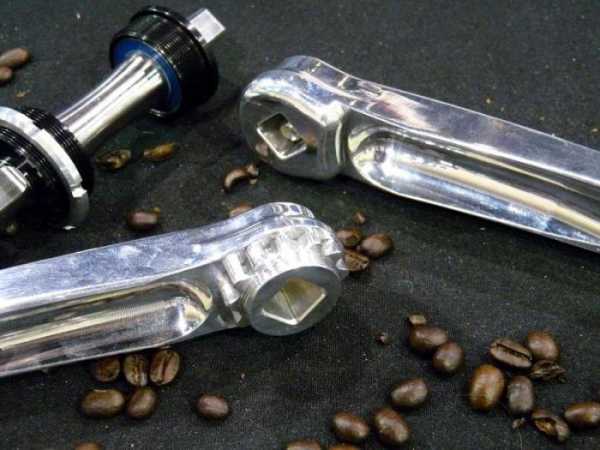

• Вал – подвижная часть, которая вращается внутри узла.
• Подшипники – расположены внутри основания каретки, осуществляют вращение шатунов.
• Стакан рамы – место расположения всей конструкции.
• Крепления, которые фиксируют шатуны.

Кареточные механизмы делятся на несколько разновидностей:

Открытый тип – представляет из себя вал, вращающийся на подшипниках, которые установлены в чашках. Механизм этой разновидности полностью открыт для попадания различного мусора, поэтому он требует постоянного осмотра всех своих составляющих. В этом состоит основной недостаток данного типа. Преимуществом же является простое обслуживание – с разборкой и очисткой компонентов может справиться новичок без опыта.

• Закрытый тип – деталь предстаёт в виде картриджа или капсулы, оснащённой подшипниками. Она вмонтирована внутрь рамы. Главным преимуществом этого типа выступает затруднённость попадания грязи во внутренние части детали. Минус конструкции – в случае поломки осуществить ремонт детали невозможно, её необходимо полностью заменять.
• Интегрированный тип – представляет из себя сплошной элемент, где шатун и звёзды соединены с кареточным валом, расположенным в чаше. Эта разновидность также не пригодна для ремонта, но отличается большей надёжностью.

Обслуживание и ремонт каретки

Своевременное обслуживание позволяет существенно продлить эксплуатационный срок узла.

Ключевыми особенностями отметим следующее:

1. Состояние каретки во многом зависит от того, сколько грязи попадает внутрь конструкции. Даже незначительная примесь может стать причиной повышенного износа.
2. Длительная эксплуатация велосипеда становится причиной, по которой изнашивается подшипник. Даже незначительный дефект может стать причиной снижения эксплуатационных характеристик каретки. Восстановить подшипник практически невозможно, его только заменяют на новый.
3. В некоторых случаях кареточный узел может прослужить в течение 3-5 лет. Если неправильно провести монтаж и не добавить требуемое количество смазки конструкция не прослужит в течение длительного периода. Поэтому дорогостоящие велосипеды рекомендуют отдавать в обслуживание специалистам.
4. Обслуживание предусматривает проверку узла на дефекты. В большинстве случаев проверяется состояние подшипника.
5. Следующий шаг предусматривает проверки состояния каретки, а также чашечки с фиксатором. Даже незначительный дефект может стать причиной быстрого износа конструкции.
6. Очистить поверхность можно при помощи растворителя. Больше всего трудностей возникает с очисткой подшипника.
7. Пространство внутри каретки очищается при помощи мягкой тряпки. Мелкая грязь удаляется при помощи смазывающего спрея.

Смазка и сборка каретки

Смазка механизма позволяет существенно продлить эксплуатационный срок.

Провести подобную процедуру можно следующим образом:

• Отверткой обрабатывается стенка стакана.
• Применяемое средство наносится ровным слоем. В продаже встречается просто огромное количество смазывающих веществ, в большинстве случаев применяется солидол или моторное масло.
• Следующий шаг заключается в нанесении смазки на подшипник. Этот узел не может прослужить в течение длительного периода без смазки, так как вращение становится причиной нагрева и повышенного износа.
• Далее тщательно смазывается вал каретки. Он является несущим элементом, на который оказывается высокая нагрузка на момент эксплуатации.

После того как все элементы были тщательно промазаны, нужно приступить к сборке.

Рекомендации по проведению работы следующие:

1. Подшипник вставляется обратной стороной.
2. Чашечка смазывается изнутри.
3. Закручивание проводится до полного устранения люфта. Вращение вала при этом должно быть с натягом.
4. Далее проводится сбор шатунов. На данном этапе нужно быть аккуратным, так как в противном случае надежность крепления снижается.
5. Проводится вставка заглушек.

Сборку провести можно самостоятельно, при этом следует быть осторожным, так как даже незначительная ошибка приводит к снижению прочности.

При знании конструкции каретки есть возможность провести разборку и повторную сборку детали самостоятельно. Подобный качественный узел может прослужить в течение длительного периода после обслуживания своими руками.

Как снять и заменить каретку н велосипеде своими руками

Виды неисправностей

О том, что каретка неисправна станет понятно по вращению педалей. Визуально неисправность узла определить сложно, но если каретка повреждена, то она сама даст знать об этом. Прежде всего, вы не сможете развить нужную скорость на байке. На быстроту движения оказывает влияние налипшая грязь, неисправные подшипники, а также отсутствие смазки. Кроме того, будет слышен характерный скрип и скрежет снизу. Изношенные подшипники и перекос оси приводят к тому, что узел станет люфтить.

Окончательно определить есть ли необходимость разборки каретки можно, применив способ езды стоя: сначала следует разогнаться, привстать с седла и повращать педали. Если эти действия будут сопровождаться скрипом и затрудненным ходом педалей, то понятно, что требуется ремонт каретки.

Как правильно снять каретку

Для того, чтобы заменить каретку на велосипеде нет необходимости обращаться за помощью в сервисный центр. Можно сделать все необходимое самостоятельно.

Перед началом ремонта кареточного механизма необходимо снять узел с рамы байка, то есть вынуть его из стакана. Для этого нужно иметь под рукой комплект инструментов:

— гаечный либо разводной ключ,

— небольшой молоток,

— гладкую отвертку,

— выжимку для шатунов,

— прибор (съемник каретки), с помощью которого можно снять каретку.

На начальном этапе нужно очистить все поверхности вокруг каретки. Удалить грязь и слой пыли с велосипедной рамы, а также кареточного стакана и шатунов каретки. По возможности, перед началом ремонтных работ, лучше помыть байк полностью.

Снять заглушки (крышки из пластика) с шатунов. Сделать это не сложно (при помощи отвертки), как, собственно, и вернуть все на место. Потом, открутите гайки, с помощью которых шатуны крепятся к каретке — для этого выжимку помещаем на гайку, а потом, с помощью ключа, откручиваем ее. От вида резьбы каретки зависит направление затяжки и ослабления гаек. Бывает, что правая резьба присутствует на левой стороне и наоборот, а есть варианты, когда на обеих сторонах присутствует правая резьба.

Далее — необходимо снять шатуны. Снова понадобится выжимка, которую нужно вставить другим концом и ввинтить в шатун. В процессе закручивания болт смещается с оси. Сначала нужно снять шатун с той стороны, где отсутствуют трансмиссионные звезды.

Следующие на очереди кареточные подшипники, которые легко снимаются с помощью отвертки.

Конечным этапом считается удаление из стакана вала каретки, представляющего из себя вращающийся элемент, от исправности которого зависит подвижность шатунов байка.

Состояние каретки зависит от степени загрязнения и уровня износа подшипников. Бывают случаи, когда подшипники просто разрушаются, тогда необходимо их заменить. Чаще всего, замена подшипников требуется, если каретка использовалась свыше 4-5 лет.

Все детали необходимо исследовать на наличие дефектов. Прежде всего это касается подшипников, а после и каретки с чашечками и фиксаторами. Если присутствуют явные повреждения, то лучше заменить такую деталь на новую. Другие элементы следует обработать растворителем. Самыми сложными для очищения считаются подшипники, так как грязь трудно удалить между шариками.

Поверхность стакана изнутри можно очистить тряпкой. Небольшая засоренность легко поддается обработке спреем (к примеру, WD-40), а после понадобится лишь протереть насухо мягкой тряпкой.

Смазка и сборка

Используя отвертку, равномерно наносим смазку на стенки стакана, потом на подшипник, который нужно вставить со стороны звезд. Плоская рамка располагается таким образом, что видна снаружи. Потом нужно наложить смазку на вал каретки и расположить его так, чтобы длинная часть его находилась со стороны трансмиссии. То есть, все действия совершает в обратном порядке, нежели при разборке.

Все детали (подшипник, чашечки) смазываем и только потом надеваем на место. Плотно закручиваем, чтобы исключить наличие осевого люфта. При этом, вращение вала немного затруднено. После того, как крепящие кольца будут поставлены, чашечка несколько сместится, а ось станет вращаться свободно.

Таким образом, обслуживание каретки произведено, и она может дальше эксплуатироваться.

Самостоятельно сделать ремонт байка «Стелс» можно таким же образом, как и любой другой модели. Механизмы идентичны, легко снимаются и обслуживаются. В качестве смазки лучше использовать специальные составы, предотвращающие механизмы от коррозии.

Устанавливаем разборную велосипедную каретку

Этот тип каретки имеет стандартное устройство, хорошо знакомое всем владельцам отечественных велобайков, вот почему установить и настроить её довольно просто.

1. Перед началом установки только что купленную каретку и остальные детали тщательно промываем в керосине (бензин лучше не использовать: он вреден для пластмассы, могут пострадать сальники в чашках). Проверяем, нет ли мелкого сора и царапин в узле рамы, к которому будет крепиться каретка. Если что-то попадёт оттуда в подшипники, велосипед пойдёт «со скрипом».
2. Внимательно изучаем концы кареточной оси (главное – не перепутать их!). На оси или кожухах (они есть не везде) должна быть специальная отметка. У чаш есть особая резьба, благодаря которой перепутать их невозможно.
3. На ось нужно поместить кожух из пластмассы. В чаши мы вкладываем подшипники таким образом, чтобы шарики находились с внутренней стороны чашек. Подшипники и резьбу на чашках густо покрываем смазкой.
4. Начинаем собирать справа. Крепим ось в ту чашку, которая находится с правой стороны и до упора вкручиваем её в рамное крепление, используя шлицевой ключ. На чашке левая резьба.
5. Таким же образом вкручиваем левую чашку с противоположной стороны.

После того, как установка каретки закончена, переходим к регулировке.

Регулируем подшипники

Причиной посторонних шумов, люфта и неприятного дребезжания в каретке заднего колеса часто становятся разболтанные подшипники. Это может привести к их повреждению, вызвать деформацию чашек или нарушить чёткость переключения передач. В случае возникновения любых подозрительных симптомов, необходимо подумать, как подтянуть каретку на велосипеде. При этом регулировку лучше не откладывать. При наличии навыков подтянуть каретку удастся даже во время поездки, минуя этап разборки.

1. Начиная работу, снимаем с задней каретки левый шатун и специальным ключом откручиваем стопорную гайку. Затем с помощью шлицевого ключа слегка ослабляем левую чашку.
2. Закручиваем левую чашку практически до упора. Стоит завернуть её слабо или слишком туго, как ось начнёт люфтить или заедать. Во избежание последнего чуть-чуть (примерно на ¼ оборота) ослабляем чашку длинным ключом.
3. После этого сверху привинчиваем стопорную гайку и затягиваем её до упора тем же ключом, который использовали для откручивания.
4. Проверяем, как работает ось каретки. Для этого крутим её рукой, затем – покачиваем туда-сюда по сторонам. Даже небольшой лифт или едва ощутимое заедание – веская причина повторить регулировку сначала.

Если найти баланс между люфтом и заеданиями не удаётся даже после нескольких попыток, придётся заменить либо всю каретку, либо изношенные или недостаточно качественные подшипники.

July 24th, 2015

Самодельная каретка на собранном мной велосипеде состояла из оськи и двух вбитых наглухо в раму 203х подшипника. Вот были времена:) Теперь же каретка стала намного сложнее. Давайте попробуем разобраться с этой мудрённой штукой.

Каретка (англ. bottom bracket) — это узел велосипеда, обеспечивающий соединение системы с рамой и ее свободное вращение с помощью подшипников (как правило, картриджных). Каретка ввинчивается или запрессовывается в кареточный стакан рамы.

Отдельно можно выделить эксцентриковые каретки — они могут смещаться в кареточном стакане рамы с целью натяжения цепи на синглспиде или на велосипеде с планетарной втулкой . Требуют специальной рамы.

Интегрированные каретки

Являются частью интегрированной системы. Представляют собой две чашки с запрессованными в них подшипниками, ввинчивающиеся в кареточный стакан рамы. Подшипники при этом, как правило, находятся вне кареточного стакана, а ось запрессована в один из шатунов и имеет большую толщину, чем достигается высокая жесткость узла. Чашки соединяются между собой пластиковой или алюминиевой проставкой, обеспечивающей преднатяг подшипников и защиту от грязи.

Шоссейные и горные каретки, как правило, несовместимы между собой даже у одного производителя.

Стандарты интегрированных кареток:

• Совместимые с Shimano:
  • Shimano Hollowtech II
  • RaceFace X-Type
  • Token
  • Chris King
  • FSA Mega Exo
• Совместимые с SRAM, Truvativ, Bontrager:
  • GXP (GigaX Pipe)
  • Hope (через фирменный адаптер)
  • Chris King (через фирменный адаптер)
• Campagnolo Ultra-Torque.

Неинтегрированные каретки

Включают в себя ось, на которую напрессовываются шатуны, и набор подшипников, находящихся внутри кареточного стакана рамы. Делятся на две категории:

• Картриджные — ось и подшипники представляют собой единый неразборный узел.
• Разборные — могут быть разобраны для чистки, смазки и замены изношенных частей (применялись в старых велосипедах).

Стандарты неинтегрированных кареток:

• С клиновой посадкой шатунов (у советских велосипедов).
• Под квадрат (square taper) — стандарт несколько «плавает» у различных производителей.

• C шлицевой посадкой шатунов:
  • Shimano Octalink v.1
  • Shimano Octalink v.2
  • Truvativ Powerspline
  • Truvativ Howitzer
  • Truvativ HammerSchmidt

Octalink – стандарт Shimano

Все эти стандарты, как правило, несовместимы друг с другом.

Как определиться с неисправностью

О сбоях в механизме велосипедной каретки вы сможете узнать лишь тогда, когда будете вращать педали. Зрительно убедиться в проблеме достаточно сложно

Придется прислушаться и обратить внимание на звуки, которые производит нижняя часть рамы. Однако, если все не совсем плохо, вы ничего не услышите

В случае сильного износа подшипника каретки, вы не ошибетесь, услышав характерные звуки.

Со сломанным механизмом каретки вы не сможете быстро передвигаться. В этом вам будет мешать грязь и пыль, которые забились во все детали, а также нехватка смазочных материалов.

При всем этом слышится неприятный, раздражающий скрип и стук внизу вашего велосипеда. Еще вы можете обнаружить люфт, который происходит из-за разбитых, изношенных подшипников или от перекоса оси.

Чтобы до конца, и в полном объеме убедиться, что вам требуется разбор каретки, попробуйте еще один способ. Есть такое понятие в велосипедном спорте, как стоячая езда.

Вы должны сделать небольшой разгон, при этом привстаньте и одновременно с этими действиями прокрутите педали велосипеда. Если при этом шумы и неприятные звуки усилились, значит, каретка заклинена, и необходимо ее разбирать для ремонта.

Снимаем каретку по всем правилам

Чтобы устранить обнаруженную неисправность, по логике, нужно отсоединить от велосипедной рамы сломанный узел. Конкретнее, необходимо достать его из детали, называемой стакан. Давайте посмотрим, как это сделать самостоятельно, без помощи специалистов.

Сначала необходимо определиться с тем, какие инструменты нам понадобятся, и, соответственно, запастись таковыми.

Набор инструментов, необходимый для процесса снятия устройства с велосипедной рамы:

• используйте шатунную выжимку;
• несколько гаечных ключей. Очень удобно будет воспользоваться разводным ключом, если вы не знаете размеров гаек;
• отвертка в плоском исполнении;
• молоток небольшого размера;
• чтобы извлечь каретку из стакана, нужен специальный съемник.

Перед разборкой механизма очистите все вокруг рабочего пространства. При помощи мокрой тряпки удалите все загрязнения на раме, на шатунах, и на кареточном стакане. Удобнее в ремонте будет, если вы вымоете весь велосипед полностью.

В первую очередь шатуны освобождаются от заглушек. Заглушки являются пластиковыми крышками. Их достаточно просто поддеть при помощи отвертки, и снять. Совершенно легко и просто их можно поставить назад.

Шатуны крепятся к каретке крепежными гайками. Их требуется открутить. Вот на данном этапе применение выжимки пригодится кстати. Выжимка одевается сверху гайки, и отвинчивается ключом.

Обратите внимание, какой тип резьбы. От него зависит направление, в котором вы ослабеваете или затягиваете гайку

Есть разные варианты. Правая резьба может быть по левую сторону (идет уменьшение силы затягивания против часовой стрелки). Левая резьба по правую сторону, увеличиваете силу затяжки против часовой стрелки. Бывает с обеих сторон единственно резьба направо. Вы все сами увидите.

Далее снимаем шатуны. В каждый из них вставляем выжимку обратным концом, и закручиваем внутрь. Для того, чтобы болт сошел с оси, необходимо его сильно закрутить в середину шатуна. Потихонечку он начнет двигаться, и вы сможете его снять. Желательно снимать там, где отсутствуют трансмиссионные звезды.

Здесь есть такие специальные чашечки, удерживаемые кольцами. На них опирается велосипедная каретка. Приставьте отвертку слева. Легко постукивая молотком по ней, вы добьетесь того, что маленькое кольцо повернется налево и соскочит. Также поворачивая налево, с помощью удара, вы достанете чашечку.

В конце концов, мы нашли изношенные подшипники каретки велосипеда. Используя эту же самую отвертку, поддевая подшипники, вы достанете их.

Применяя съемное устройство, достаньте из стакана кареточный вал. Эта деталь, которая вращается, исполняет главную функцию движения велосипедных шатунов.
