Урал Геркулес — заводской трицикл Урал
Ирбитский мотоциклетный завод выпустил в своем модельном ряду трехколесную модификацию для перевозки грузов до 500 кг. Модель носит название «Геркулес» и отлично передвигается как по городским дорогам, так и по бездорожью. У трицикла также снимаются борта и это позволяет ему не ограничиваться в размерах перевозимого груза. Геркулес – это грузовичок, на который не нужны права категории «С».
Урал Геркулес
Технические характеристики трицикла Геркулес:
- Размеры: 335х150х115 см
- Клиренс: 185 мм
- Масса: 500 кг
- Объем топливного бака: 19 л
- Максимальная скорость: 70 км/ч
- Объем двигателя: 750 куб.см3
- Мощность: 45 л.с.
- Тип двигателя: оппозитный 4-тактный с двумя цилиндрами
- Генератор: 500 Вт
- Электрика: 12 В
- КПП: 4-ступенчатая, с задним ходом
- Шины: 6,45 и 13 дюймов
Грузовой велосипед своими руками
Тот, кто умеет работать с инструментами и комуне чуждо техническое творчество, без особого труда изготовит самодельный грузовой велосипед. Чертежи такого транспортного средства легко найти в интернете, а за основу можно взять недорогой китайский байк. Также понадобятся металлические трубы круглого или квадратного сечения (предпочтительно стальные), болгарка и сварочный аппарат.
Двухколёсный грузовик
Наиболее простой способ увеличить грузоподъёмность велосипеда – установить на него большие багажные корзины спереди и сзади, однако такое усовершенствование не оптимально, так как перевозимый вес остаётся небольшим. Довольно лёгкой в изготовлении альтернативой может стать создание карго-байка типа Long John, конструкция которого хорошо зарекомендовала себя в течение белее чем столетней эксплуатации.
Заготовка для карго-байка
Для того чтобы сделать подобный велосипед, понадобится донор, у которого срезается нижняя труба переднего треугольника, а также рулевой стакан. Вместо них ввариваются длинная вертикальная рулевая и каркас с багажной площадкой. К багажнику приваривается переднее колесо, которое соединяется с рулём специальными тягами.
Новая рама байка типа Long John
Ещё один вариант, не требующий особых усилий, – увеличение колёсной базы велосипеда для создания лонг-байка. В этом случае придётся срезать перья заднего треугольника рамы и вварить вместо них удлинённые, что позволит установить багажник значительно большего размера. Можно также установить готовый фирменный комплект, закрепив его в дропаутах, тогда ничего резать не нужно.
Самодельный лонг-байк
Грузовые трайки
Двухколёсные грузовые велосипеды довольно просто изготовить в домашней мастерской, чего нельзя сказать об управлении таким устройством, особенно в условиях напряжённого городского движения. В странах Азии и Северной Европы для этих целей чаще применяются трициклы.
Для того чтобы самостоятельно сделать трёхколёсный грузовой велосипед дельтовидной конфигурации, придётся избавиться от заднего треугольника рамы, а вместо него приварить каркас с колёсами и багажником или пассажирскими сиденьями. Получится всем известная велорикша.
Самодельный грузовой дельта-трайк
Крутящий момент в таком трицикле передаётся на одно или сразу два колеса. Во втором случае потребуется мост с дифференциалом, который утяжеляет конструкцию, но делает её более управляемой и устойчивой. Можно также использовать фабрично изготовленный набор, который крепится к перьям и подседельной трубе, что опять же позволит избежать резки и последующей сварки металла.
Задний мост UK6S
Дельтовидные трициклы отлично подходят для неспешных поездок на даче, но в городских условиях управлять таким устройством будет тяжело, так как на поворотах он теряет устойчивость. Кроме того, вы не видите, что происходит с грузом за вашей спиной или чем занимаются дети, которые сидят сзади. Поэтому удобнее использовать европейский трайк обратной дельтовидной конструкции, известный также как christiania bike, который получил своё название от одного из районов Копенгагена.
Различные виды европейских трициклов
Для преобразования в такой трицикл подойдёт практически любой велосипед. У донора срезается передний треугольник, а к подседельной трубе с перьями приваривается труба с рулевым стаканом в конце. К рулевой колонке прикрепляется грузовая платформа с колёсами, а П-образная труба на ней служит для управления получившимся транспортным средством.
Общая схема трицикла для уличной торговли
Вариантов переделки обычного байка в грузовой существует великое множество, всё зависит только от вашей фантазии и смекалки. На популярном сервисе Youtube даже можно найти ролик, демонстрирующий, как двенадцатилетний парнишка собирает свой первый карго-трайк. Если уж ему это удалось, то у вас тоже всё непременно получится.
Правильный выбор трехколесного велосипеда для взрослых
Осуществить правильный выбор трехколесного велосипеда совсем не сложно, ведь современные велосипеды данного типа отличаются от двухколесных моделей только рамой, остальные компоненты являются схожими. Поэтому в случае необходимости, проблем с ремонтом данного транспорта не возникает.
При выборе подходящей модели трехколесного велобайка следует обратить внимание на следующие факторы:
- назначение: необходимо строго определиться с вашими потребностями. Если вам нужен легкий прогулочный вариант во время передвижения по ровной дороге, тогда в таком случае вам подойдет велосипед простейшей конструкции, а, соответственно, и низкой стоимости. Если же вы будете осуществлять перевозку багажа и передвигаться по местности, предусматривающей множество подъёмов и спусков, тогда не обойтись без трансмиссии с системой переключения передач, что, само собой, ведет к удорожанию велосипеда;
- индивидуальный или семейный вариант: если на велосипеде будете ездить только вы, тогда следует подбирать конкретную модель под ваши габариты. Это может быть вариант с небольшими колесами и низкой рамой или модель с более высокой компоновкой. Если же, кроме вас, велосипедом будет пользоваться еще кто — то, следует подобрать компромиссный вариант для удовлетворения потребностей всех членов семьи;
- бюджет на покупку велосипеда: стоимость велосипедов данного типа варьируется от 400 до 5000 долларов США, поэтому вам стоит задуматься о том, каким бюджетом для приобретения этой покупки вы располагаете, что поможет существенно сократить список возможных моделей.
Как справиться со сборкой велосипеда своими руками
Велосипед с дифференциалом
Зачем нужен дифференциал
Специалисты настаивают на том, чтобы трёхколёсный велобайк включал обустроенный дифференциал для велосипеда своими руками. Это позволит решить сразу несколько задач:
- Трицикл становится максимально управляемым и удобным.
- На поворотах его не заносит в стороны.
- Формируется область для багажника или велосумки, куда можно уложить вещи или ручную кладь весом до 3–4 кг.
Некоторые считают, что дифференциал велосипеда своими руками усложняет конструкцию, поэтому мост обходят стороной. Другие народные умельцы отмечают, что такой трицикл даже проще собрать, чем без дифференциала.
Пошаговая инструкция
Как сделать трёхколёсный велосипед в домашних условиях быстро и легко, рассказывают специалисты:
Хотите, чтобы самоделка могла передвигаться с высокой скоростью, тогда будьте готовы соорудить самодельный дифференциал для велосипеда, состоящий из 2 ступиц дискового типа, тормозных дисков, суппортов и тормозного рычага, который размещают на руле.
Грузовой велосипед своими руками
Тот, кто умеет работать с инструментами и комуне чуждо техническое творчество, без особого труда изготовит самодельный грузовой велосипед. Чертежи такого транспортного средства легко найти в интернете, а за основу можно взять недорогой китайский байк. Также понадобятся металлические трубы круглого или квадратного сечения (предпочтительно стальные), болгарка и сварочный аппарат.
Двухколёсный грузовик
Наиболее простой способ увеличить грузоподъёмность велосипеда – установить на него большие багажные корзины спереди и сзади, однако такое усовершенствование не оптимально, так как перевозимый вес остаётся небольшим. Довольно лёгкой в изготовлении альтернативой может стать создание карго-байка типа Long John, конструкция которого хорошо зарекомендовала себя в течение белее чем столетней эксплуатации.
Для того чтобы сделать подобный велосипед, понадобится донор, у которого срезается нижняя труба переднего треугольника, а также рулевой стакан. Вместо них ввариваются длинная вертикальная рулевая и каркас с багажной площадкой. К багажнику приваривается переднее колесо, которое соединяется с рулём специальными тягами.
Ещё один вариант, не требующий особых усилий, – увеличение колёсной базы велосипеда для создания лонг-байка. В этом случае придётся срезать перья заднего треугольника рамы и вварить вместо них удлинённые, что позволит установить багажник значительно большего размера. Можно также установить готовый фирменный комплект, закрепив его в дропаутах, тогда ничего резать не нужно.
Грузовые трайки
Двухколёсные грузовые велосипеды довольно просто изготовить в домашней мастерской, чего нельзя сказать об управлении таким устройством, особенно в условиях напряжённого городского движения. В странах Азии и Северной Европы для этих целей чаще применяются трициклы.
Для того чтобы самостоятельно сделать трёхколёсный грузовой велосипед дельтовидной конфигурации, придётся избавиться от заднего треугольника рамы, а вместо него приварить каркас с колёсами и багажником или пассажирскими сиденьями. Получится всем известная велорикша.
Крутящий момент в таком трицикле передаётся на одно или сразу два колеса. Во втором случае потребуется мост с дифференциалом, который утяжеляет конструкцию, но делает её более управляемой и устойчивой. Можно также использовать фабрично изготовленный набор, который крепится к перьям и подседельной трубе, что опять же позволит избежать резки и последующей сварки металла.
Дельтовидные трициклы отлично подходят для неспешных поездок на даче, но в городских условиях управлять таким устройством будет тяжело, так как на поворотах он теряет устойчивость. Кроме того, вы не видите, что происходит с грузом за вашей спиной или чем занимаются дети, которые сидят сзади. Поэтому удобнее использовать европейский трайк обратной дельтовидной конструкции, известный также как christiania bike, который получил своё название от одного из районов Копенгагена.
Для преобразования в такой трицикл подойдёт практически любой велосипед. У донора срезается передний треугольник, а к подседельной трубе с перьями приваривается труба с рулевым стаканом в конце. К рулевой колонке прикрепляется грузовая платформа с колёсами, а П-образная труба на ней служит для управления получившимся транспортным средством.
Вариантов переделки обычного байка в грузовой существует великое множество, всё зависит только от вашей фантазии и смекалки. На популярном сервисе Youtube даже можно найти ролик, демонстрирующий, как двенадцатилетний парнишка собирает свой первый карго-трайк. Если уж ему это удалось, то у вас тоже всё непременно получится.
Трехколесные электровелосипеды
Взрослый трехколесный электровелосипед EZ Rider
Большой популярностью трехколесные электрические велосипеды пользуются в странах Европейского Союза. Основные покупатели данных моделей велосипедов — пожилые люди, которые ищут хорошее средство передвижения и транспортировки простейших багажей, для поездки на местные рынки, близлежайшие дачные участки и магазины.
Для данного потребителя такие модели велотранспорта имеют существенно больше преимуществ, чем недостатков. Основными недостатками такого транспорта являются повышенные габариты и небольшая дальность передвижения на одном заряде аккумуляторных батарей. Преимущества — это простота управления, возможность перевозки до 100 килограммов груза, легкая посадка и отсутствие необходимости поддерживать равновесие, минимальная нагрузка на руки, возможность передвижения стандартным способом, вращая педали, так и при помощи электродвигателя.
Трехколесный электровелосипед имеет электрический мотор мощностью 350-750 Вт, который питается от напряжения 30-48 вольт. Средняя скорость движения подобного транспортного средства — 20 километров в час. Данный показатель напрямую зависит от мощности двигателя и загруженности самого велосипеда, также немаловажный фактор — качество дорог, по которым осуществляется движение.
У множества современных моделей электрических велосипедов переключение скорости осуществляется при помощи ручки газа, тогда как все основные функции выполняют стандартные инструменты управления движением.
Как правило, велосипеды такого класса оснащены двумя багажными корзинами: малогабаритной велосипедной корзиной на руль (такая форма используется с целью уменьшения помех при управлении) и задней, размеры которой зависят от функционального назначения транспортного средства.
Шаг 12: Установка люльки.
И последнее, что следует добавить — люльку для перевозки ребёнка и вещей.
Подберите размер люльки в соответствии с вашими потребностями. Меня выбранный размер люльки вполне устраивает, так как мне нужно перевозить двоих детей и багаж. Иногда в люльке могут находится четыре ребёнка со своими вещами. Если вам не требуется так много места, то можете сделайте её меньше. Потому что даже при небольшом встречном ветре большая люлька будет создавать ощутимое аэродинамическое сопротивление. Можете сначала изготовить макет из картона. И только после того, как он вас полностью устроит, переходить к дереву.
Также потребуется установить отражатели и другие необходимые аксессуары безопасности.
Как сделать самодельный грузовой трайк
Три года тому назад я купил прицеп для велосипеда, на котором я вывозил сына на прогулку. В принципе прицеп меня устраивал за исключением:
- Прицеп довольно низкий. И хотя на нём установлен небольшой флаг, который делает его более заметным, водители в потоке автомобилей могут его не увидеть.
- Так как ребёнок находится на расстоянии одного метра от меня, то не видно чем он занят. Приходится постоянно поворачивать голову, что во время езды не очень хорошо.
Во время поездки в Европу я увидел на улицах большое количество грузовых велосипедов, которые использовались для перевозки детей. Я поначалу думал купить грузовой велосипед. Но цена оказалась слишком большой и я решил сам собрать трёхколёсный велосипед. Так как это был мой первый самостоятельно собранный велосипед, то в ходе сборки трайка возникало множество ситуаций, которые приходилось решать методом проб и ошибок. Но в итоге у меня получилось своими руками сделать грузовой трайк. После поиска в интернете модели трайка, на которую можно было ориентироваться, я остановился трёхколёсном велосипеде Christiania. Итак, попробуем самостоятельно сделать грузовой трёхколёсный велосипед!
Этапы изготовления
Изготовление велорикши своими руками из велосипеда начинаются с поиска чертежей. Выбор зависит от конечной поставленной цели:
- Сколько людей собираетесь возить?
- Какая максимальная грузоподъёмность?
- Какой велосипед собираетесь переделывать?
Выбрать чертежи сможете после того, как ответите на эти вопросы.
Сборка рамы
Необходимо снять с рамы всё лишнее, срезать ушки крепления заднего колеса, тормозной системы, крепления багажника и т.п. Это всё больше не понадобится.
Желательно выставить раму на стапель, чтобы собрать геометрически правильную раму без перекосов по уровню. Для задней части, согласно выбранному чертежу, следует нарезать заготовленные трубы.
Сварочные работы лучше начинать с задней части рамы велосипеда, постепенно добавляя новые элементы. Нужно правильно выбрать ток сварки.
Следует проверять качество сварных швов. От них зависит безопасность передвижения. Никто не хочет, чтобы велорикша сложилась пополам при наезде на кочку.
Запрессовка вилки и изготовление дропаутов
Изготавливая грузовой велосипед своими руками, необходимо правильно запрессовать вилку. Для этого велосипед нужно уложить в горизонтальное положение. Затем установить подшипники, к ним подвести конусы, закрыв их шайбой.
Дропауты можно изготовить самостоятельно. Это ушки для крепления задних колёс. Намного проще, если велорикша изготавливается из двух одинаковых велосипедов. Для крепления колёс можно использовать стальные пластины толщиной 4 мм.
Лобзиком в пластине прорежьте углубления, диаметр которых будет достаточен для крепления оси колёс.
Нюансы установки тормозной системы
Для задних колёс нужно выбрать две идентичные тормозные системы, чтобы усилия были равными. Если используете дисковые или ободные тормоза, то длина тросиков должна быть равной. Иначе одно колесо начнёт останавливаться раньше второго. Это не безопасно.
Монтаж остальных элементов
Завершая собирать трёхколёсный велосипед взрослый своими руками, нужно остановить оставшиеся элементы. Что касается цепей, при использовании дополнительного редуктора.
Рекомендуется использовать цепи одинаковой длины. Если это не получается, то можно убрать или добавить несколько звеньев.
Для этого цепи должны быть одинаковыми, с равным шагом звена.
После установки всех колес следует проверить уровнем плоскости задних вилок. Оси колёс должны находиться на одном уровне без перекосов.
Изготавливаем дровокол
Кроме всего прочего, из мотоблока можно сделать дровокол. Для этого понадобится выточить на специальном станке конус, а также резьбу. После этого уже готовый конус необходимо насадить на вал, имеющий подходящие подшипники. Затем на конце вала нужно установить фланец, а также звездочку. Ее можно взять из колеса мотоцикла.
Зафиксировать конус на валу можно при помощи болта. После этого между мотором и самим валом надо установить распорку из труб, а также пары гаек. Это поможет натягивать цепь. Для того чтобы сделать опоры для вала, можно взять опоры от «Жигулей». Мотор нужно взять от мотоблока. При помощи такой переделанной конструкции можно с легкостью справиться с раскалыванием дров.
Как сделать велосипед с дифференциалом?
В целом, нужно сказать, что 3-х колесный велосипед для взрослых с дифференциалом более отзывчивый, управляемый и маневренный, а также устойчивый на поворотах и неровной дороге. За счет установки моста появляется место для багажника или велосумки, в которых можно перевозить грузы весом в несколько килограммов.
Как ни странно, собрать трехколесный велосипед для взрослых своими руками с дифференциалом даже проще, чем без него.
Прежде всего, нужно разобрать заднюю часть, снять колесо, цепь и отсоединить тормоза. Собранный фабричный мост фиксируется на раме хомутами.
Ось моста заводится в места крепления заднего колеса. После установки моста необходимо добиться угла в 90˚ относительно рамы. Велосипед ставят на гладкую поверхность, на руль вешают «уровень» — грузик на нитке. Нить должна натянуться строго параллельно раме, не отклоняясь. После такой проверки, крепления моста снова затягивают хомутами.
Также необходимо установить новую цепь. Конструкция удлинилась, и цепь должна стать длиннее – поэтому добавляем дополнительные звенья.
Финальный этап сборки – настройка задних передач. Сделать трехколесный велосипед своими руками непростая и затратная задача.
И в конце приведем общие советы по выбору велосипеда:
Выбирайте качественную и надежную модель, ведь от этого зависит ваша безопасность!
Он должен быть устойчивым и удобным.
Обязательно на нем должны стоять звонок и тормоза
Не лишним будет установить светоотражающие элементы.
Обратите внимание на размеры – проходит ли он в лифт и на лестничную площадку, насколько удобно его перевозить в машине. Есть ли возможность компактно сложить его без лишних трудозатрат.
Наконец, неважно, соберете вы взрослый трехколесный велосипед своими руками, или купите в магазине, главное – надежность и безопасность выбранной модели. Встречал ли кто-то грузовой трёхколёсный велосипед? Это необыкновенно функциональный и удобный вид транспорта, который подойдёт для самых разнообразных случаев
Например, он незаменим для дачников, станет верным помощником для людей, живущих в деревне, ещё на нём можно перевозить детей. Более того, такой велосипед очень полезен для здоровья: он укрепляет мышцы, повышает выносливость, оказывает полезные нагрузки на сердце
Встречал ли кто-то грузовой трёхколёсный велосипед? Это необыкновенно функциональный и удобный вид транспорта, который подойдёт для самых разнообразных случаев. Например, он незаменим для дачников, станет верным помощником для людей, живущих в деревне, ещё на нём можно перевозить детей. Более того, такой велосипед очень полезен для здоровья: он укрепляет мышцы, повышает выносливость, оказывает полезные нагрузки на сердце.
Взрослый трехколесный велосипед для перевозки груза
А главное! Такой вид транспорта проедет по любому бездорожью и доберётся до самой далёкой дачи. Что же, водители внедорожников — завидуйте.
Есть ещё некоторые приятные моменты: прямые руки и фантазия способны превратить эту, казалось бы, обыденную вещь в настоящее произведение искусства.
Как сделать трехколесный велосипед для взрослых своими руками?
Для того чтобы самостоятельно сделать трехколесный велосипед, необходимо определиться с типом устройства, а также для чего изделие будет использоваться.
- Если это грузовой велосипед, необходимо отдавать предпочтение моделям с большим багажником спереди.
- Для любителей езды на велосипеде подойдет классический велосипед с двумя колесами сзади и с пассажирским сидением сзади.
Подготовка
Перед началом монтажа трехколесного устройства необходимо сделать все чертежи и расчеты.
Особое внимание уделяются на следующие элементы:
- устойчивость, необходимо правильно рассчитать расположение задних колес;
- высота руля и сидения рассчитывается индивидуально для каждого человека зависимо от роста;
- приобрести задний мост с дифференциалом, который будет не только отвечать за комфорт во время перемещения, но и по советам специалистов является необходимым для безлопастной езды;
- просчитать рулевые особенности, устройство не должно заваливаться набок при поворотах.
После того как все чертежи созданы и план действий прописан, необходимо подготовить инструменты и материалы которые могут пригодиться в процессе работы.
Необходимые инструменты и материалы
Перед началом работы необходимо подготовить следующие материалы:
- велосипедные цепи 2 штуки;
- тормозной трос;
- трос для регулирования скоростей;
- хомута из нержавеющей стали;
- старый велосипед;
- велосипедные колёса;
- крылья задние;
- тормозная система;
- корзина для груза;
- краска.
Инструменты, которые могут пригодиться для работы:
- набор инструментов (ключи, шестигранники и прочее);
- болгарка;
- прибор для сварки;
- молоток;
- дрель.
В случае если человек желает сделать велосипед с большим багажным отделением, необходимо дополнительно подготовить фанеру и дополнительные инструменты.
Пошаговая инструкция
Для изготовления трехколесного транспорта для взрослых необходимо осуществить следующие действия:
- старый велосипед установить на подпорку рулем вниз;
- снять колеса;
- проверить и устранить возможные повреждения и ржавчину;
- используя болгарку, необходимо убрать заднюю часть велосипеда;
- используя металлические хомуты, необходимо прикрепить дифференциал;
- закрепить мост помощью хомутов. Если смотреть на раму мост должен располагаться под углом 90 градусов, наличие каких-либо отклонений может привести к дискомфорту во время перемещения и короткому сроку службы устройства;
- с помощью сварочного аппарата закрепить составляющие компоненты;
- на заднем мосте смонтировать крылья, которые могут быть использованы из старого велосипеда;
- между крыльями приварить корзину, размер которой зависимо от размера велосипеда;
- установить два колеса на задней оси и проверить их параллельность;
- установить переднее колесо и при необходимости крыло;
- установить велосипед на ровную поверхность и, используя уровень, проверить правильное расположение руля и заднего моста к раме;
- места, стянутые хомутами, необходимо затянуть;
- используя две велосипедных цепи, необходимо соединить и сделать одну длинную;
- установить цепь, удалив методом стачивания лишние звенья;
- установить тормоза, наиболее оптимальным решением является выбор дисковых тормозов. Рычаг тормоза устанавливается на руле;
- установить механизм переключения скоростей, рычаг переключений монтируется на руле;
- проверить качество смонтированных деталей, при необходимости дополнительно обработать места стыка сварочным аппаратом;
- покрыть устройство краской.
При необходимости можно велосипед оснастить дополнительным клаксоном или звонком. Также при использовании старого велосипеда рекомендовано сменить сидение или приобрести специальный чехол, для комфортной езды по плохой дороге.
Многие пользователи предпочитают наличие небольшой корзины спереди для хранения сумки, это позволяет освободить руки во время езды.
Как сделать фаркоп для прицепа в домашних условиях
В независимости от того, какую конструкцию Вы планируете собрать, неизбежно возникает вопрос выбора сцепного устройства прицепа. Оно должно обеспечивать подвижность в двух плоскостях и достаточную надежность, оставаясь простым в реализации. Пару вариантов сцепок мы уже рассмотрели, оценим возможные другие.
Вероятно, самое простое устройство представляет из себя шар, на который сверху надета труба. Тележка быстро отсоединяется от велосипеда, и ее удобно перекатывать вручную за изогнутый конец трубы. При этом существует опасность неконтролируемого разъединения сцепки во время движения.
Такое сцепное устройство напоминает фаркоп грузового автомобиля. Крюк с замком можно взять от негодного синтетического китайского троса (который легко рвется при попытке буксирования легкового автомобиля.) Такая сцепка быстро разъединяется, однако при движении издает стуки и скрипы.
Для изготовления более серьезного устройства потребуется сварка и пластиковые втулки. Основа конструкции – два сваренных крест-накрест патрубка и две вилки, то есть самодельный кардан.

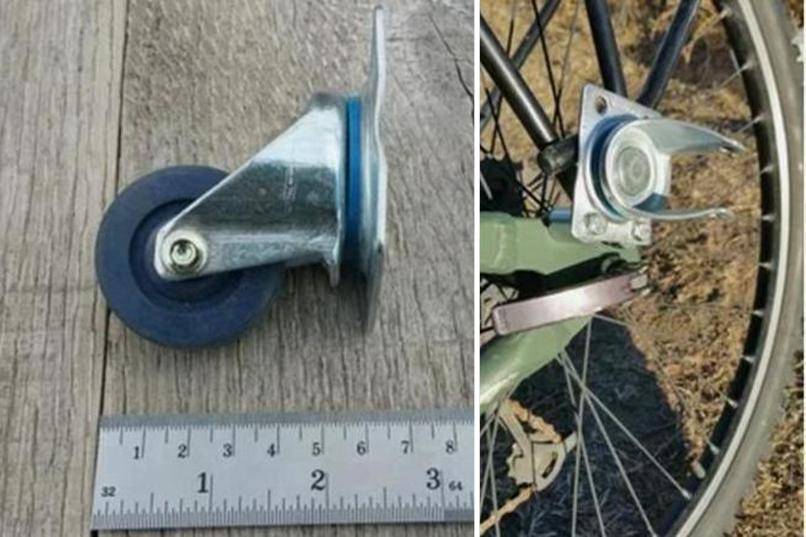

Оригинальная идея – изготовить велосипедный фаркоп из двух мебельных опор высотой 60 мм. Ролики из них удаляются, и один элемент крепится болтами с гайками к задней вилке велосипеда.

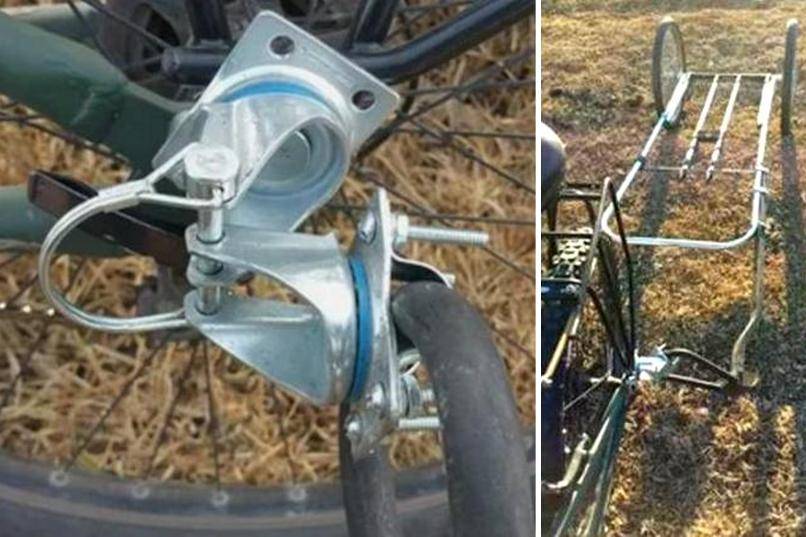

Второй элемент крепится к тяге прицепа хомутами и винтами с гайками. Между собой основания опор соединяются через отверстия для осей роликов с помощью штифта с быстросъемным шплинтом. Опоры вращаются вокруг своих осей и обеспечивают подвижность соединения в двух плоскостях.
Более того, в данном примере предусмотрена страховка на случай разъединения фаркопа во время движения. Она выполнена из велосипедного тросика с карабином, который цепляется за раму велосипеда.
Этот велосипедный прицеп изготовлен на базе магазинной тележки с колесами от инвалидной коляски. Особый интерес представляет сцепка, изготовленная из шарнира тяги стабилизатора легкового автомобиля. Шарнир приварен к овальной пластине с отверстием, которая надевается на ось колеса. Сверху к шарниру крепится еще одна пластина, которая приварена к патрубку. На него надевается труба коляски, и соединение фиксируется штифтом со шплинтом. Получается очень надежно, но необходима сварка. Таким образом можно подобрать наиболее подходящее сцепное устройство для Вашего прицепа.
