Почему может слетать цепь на велосипеде — обзор причин и их устранение

25.12.2017

Ежегодно армия велосипедистов пополняется тысячами новых членов. Начинающие владельцы часто не знают от чего слетает цепь на велосипеде и что делать в таких ситуациях. Рассмотрим главные причины неполадки.

Слабое натяжение цепи у велосипедов без передач

Задняя вилка обычного, без переключения скоростей, велосипеда под действием нагрузок и вибрации меняет положение относительно оси задней втулки. Провисания цепной передачи увеличивается. Незначительный толчок освобождает цепь из сцепления с зубьями звёздочки. Происходит соскакивание цепи. Для устранения проблемы вам нужно последовательно выполнить действия:

Перевернуть велосипед.
Ослабить натяжные болты.
Осадить колесо на необходимую глубину.
Сильно закрутить болты на новом месте.

Езда на велосипеде принесёт вам удовольствие и цепь не будет больше слетать, если установите колесо надлежащим образом. Правильное положение подразумевает:

опускание цепи около 5 мм — состояние «в струнку» затрудняет кручение педалей;
ось втулки заднего колеса должна быть перпендикулярна плоскости рамы. В противном случае возрастает риск деформации обода;

Для улучшения сцепление гаек следует применять гроверные шайбы.

Если в крайнем положении звёздочки критичное провисание не устранено, вам необходимо расклепать звенья для уменьшения длинны цепи.

Недостаточное натяжение цепи у байков с переключением скоростей

Часто причина того, почему слетает цепь на скоростном велосипеде кроется в неисполнении компенсирующей пружиной функций по предотвращению провисания. Происходит при ослаблении пружины или растяжении цепи. Если проверка показала чрезмерное удлинение цепи, вам нужно убрать лишние звенья. Ослабленная пружина ремонту не подлежит, придётся менять задний блок переключателя скоростей.

Случается, что цепь сходит у велосипеда с неправильно отрегулируемым передним или задним переключателями скоростей.

Регулируются болтиками с индексами «H» или «L».

Цепь не слетает с кассеты заднего колеса, если звездочки на переключателе находятся в одной плоскости с самой большой или самой маленькой звездами кассеты. Болтик «H» меняет соосность с наименьшей, а болтик «L» с наибольшей по диаметру звездами.
Для переднего колеса болтиками «H» или «L» выставляется зазор между зубьями звезд и стенками рамки переднего переключателя равный одному миллиметру. Регулятор с буквой «L» устанавливает зазор между самой большой звездой и внутренней стенкой рамки, а с буквой «H» — между самой маленькой звездой и внешней стороной ограничителя.

Действие с блоком переключения скоростей вам необходимо проводить с установкой на манетке скоростного режима, соответствующего выбранной звезде.

Повреждение отдельных деталей байка

Иногда слетает цепь на велосипеде при деформации зубьев, полученных при ударе или падение. В таких случаях самостоятельно вернуть зубья в прежнее положение очень трудно. В зависимости от крепления звезд на кассете, меняется отдельная повреждённая звезда или блок целиком.

Нарушение геометрии рамы велосипеда или колеса (восьмёрка) может привести к дисбалансу и соскальзыванию цепи со звезды.

Причина поломки состоит в изменении направления осей каретки и втулки. Вследствие этого звенья цепи недостаточно плотно прилегают к зубьям звезды и легко соскакивают. Дополнительным негативным проявлением деформирования отдельных частей велосипеда служит ускоренный износ подвижных деталей.

Незначительную «восьмёрку» можно исправить в домашних условиях путём ослабления или подтягивания спиц. Поездка с деформированным колесом возможна, но вам следует помнить, что камень или рытвина увеличивает «восьмёрку» и шанс того, что цепь на велосипеде соскочит. Лучше всего обратиться в ремонтную мастерскую, где вам объяснят почему слетает цепь на велосипеде и решат проблему с поломкой.

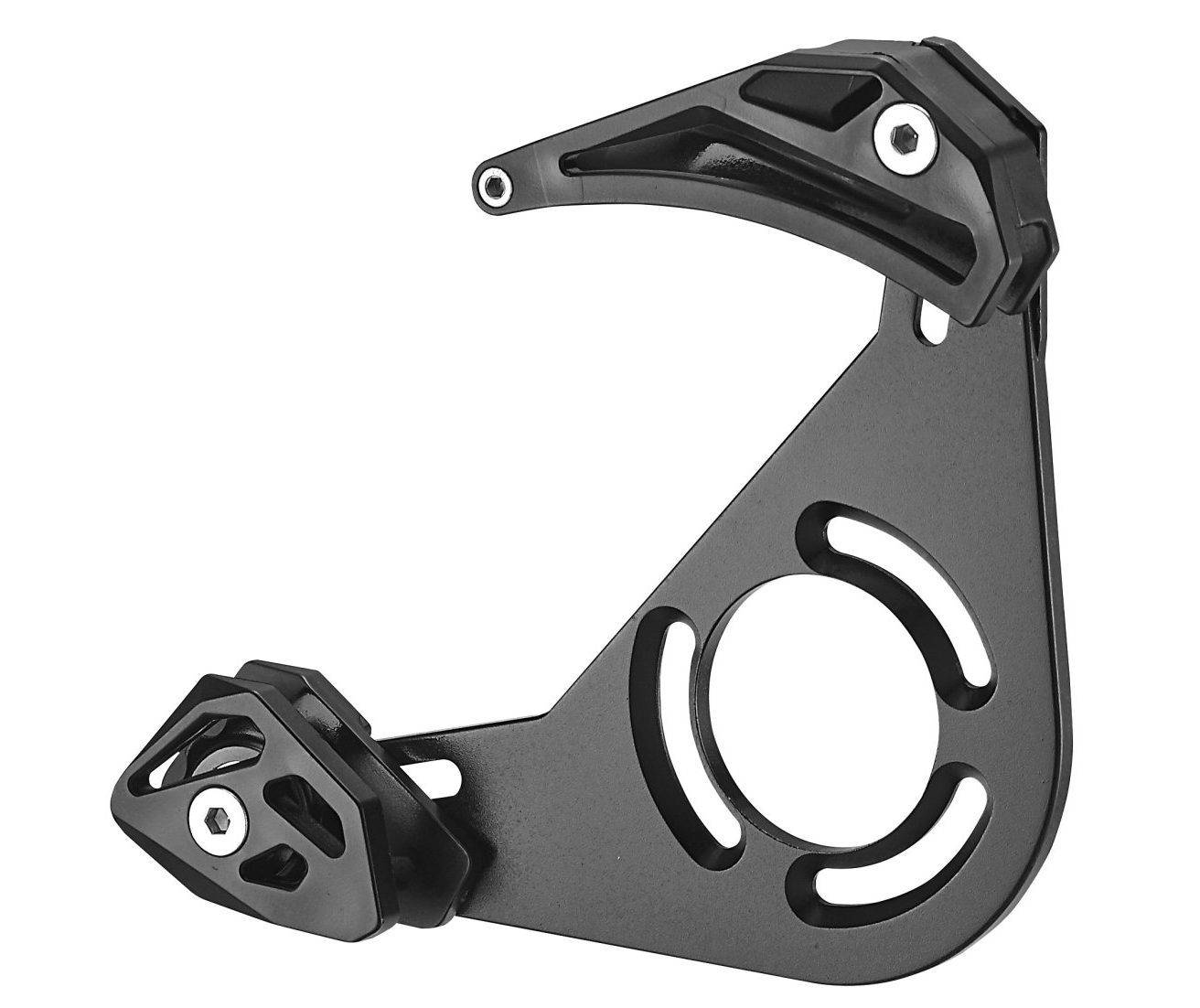

Установка успокоителя на байк

Инструкция для сборки:

снимают шатуны и звездочки (иногда и каретку); перемещают большую звездочку на место средней, а на ее место устанавливают рокринг — элемент успокоителя;
к крайним выступам каретки прикручивают «банан»;
затягивают крепление;
проверяют, правильно ли установлены: ход одной из подвесок (6-ти дюймовой) обращен на 12 часов, другой — на 11:30. Подвеска в сложенном состоянии может касаться канавки;
капнуть несколько капель фиксатора в элементы крепежа;
смонтировать шатуны, установить цепь, настроить ролики прижимные, учитывая, что точно по центру должны находиться канавки;
выдвинуть к звездочке «блин» таки образом, чтобы строго пропорциональным было расстояние между подобными элементами, а цепь деталей не касалась;
закрепить болты.

Видео: Как натянуть цепь на велосипеде

Почему «растягивается» цепь и чем это грозит

В процессе эксплуатация из-за постоянного трения под нагрузкой пины велосипедной цепи постепенно стачиваются и соответственно при натяжении цепь «растягивается», т.е. увеличивается расстояние между роликами. Но форма звёзд рассчитана на «правильную» длину цепи, а когда растяжение становится слишком большим, звено не может поместиться во впадину между зубьями. Тогда цепь начинает стачивать зубья и постепенно на самых часто используемых звёздах они становятся всё более острой формы:

Как быстро происходит растяжение цепи, зависит от твёрдости стали, условий эксплуатации и, что самое интересное – на каких звёздах вы ездите. Дело в том, что, как мы уже говорили, растяжение цепи происходит из-за стачивания пинов. Если мы разберём старую цепь, то увидим на каждом пине следы износа в месте, где о него трутся пластины внутреннего звена:

Причём обратите внимание, что проточки на пинах расположены только с одной стороны – там, где они подвергаются нагрузке при натяжении цепи (видно на пинах оставшихся торчать во внешней пластине). Износ происходит из-за того, что когда вы крутите педали, в верхней (нагруженной при педалировании) части цепи звенья под нагрузкой смещаются друг относительно друга на некоторый угол

Чем меньше звезда, тем больше этот угол и соответственно по большей поверхности пина «скребёт» внутреннее звено.

На первый взгляд может показаться, что эта разница в углах не такая уж и значительная, но это не так. За 1000 км пробега каждый пин подвергается примерно 150000 таких микроскребков под нагрузкой. Чтобы понять насколько существенно это влияет на износ цепи, можно привести такой пример. Когда на шоссейном велосипеде в основном ездят на малой звезде системы (39 зубьев) и звезде кассеты 14 зубьев, то ресурса цепи хватает примерно на 3-4 тысячи километров пробега. А при таком же передаточном числе (2,79) на большой звезде системы (53 зуба) и звезде кассеты 19 зубьев – ресурс цепи 10-18 тысяч километров!

Но не только это влияет на ресурс цепи. Имеют значение и условия, в которых ей приходится работать. Одно дело, когда вы ездите не спеша по сухому асфальту и совсем другое, когда это большие прикладываемые усилия, дождливая погода, грязь, песок, пыль и т.д. Грязь, попадающая внутрь, смешивается со смазкой, водой, ржавчиной и образует своего рода абразивную пасту, из-за чего пины стачиваются быстрее. Если за цепью следить, своевременно правильно чистить и смазывать, то прослужит она дольше.

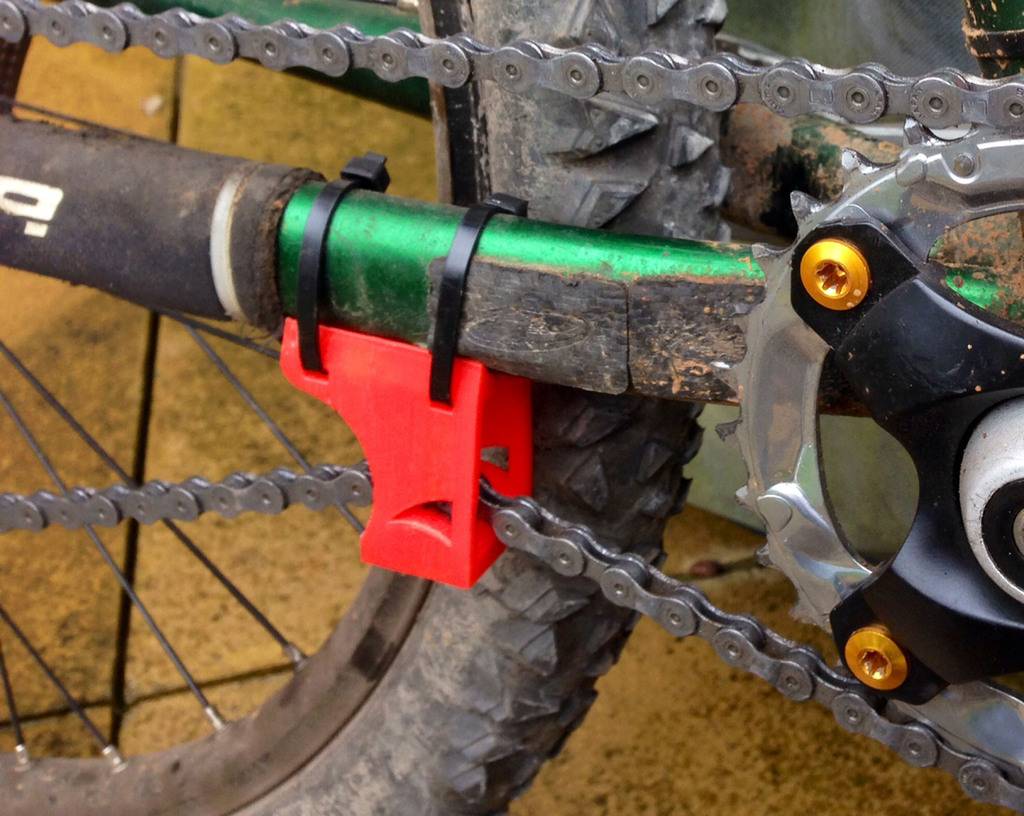

Самостоятельное изготовление

Кроме покупки, многие рассматривают изготовление успокоителя для велосипедной цепи самостоятельно. Действительно, в этом нет ничего сложного. Для рокрингов и креплений есть наглядные схемы, ну а для креплений на перо – варианты, сделанные своими руками, даже надёжнее продаваемых в магазинах.

Что обычно изготавливают:

частичный рокринг с BB креплением, полный рокринг без успокоителя — работа по металлу;
полное ISCG крепление с рамками — можно сделать самостоятельно без металлобоработки;
отдельные ролики на частичном креплении для передней или задней звезды;
защитные рамки для цепи — условно, не являются успокоителями, но эффективно выполняют свою функцию.

Проскакивает цепь на велосипеде при нагрузке: почему и что делать, видео ремонта

В процессе скоростной езды, занятий гонками по пересеченной местности и даже на расслабленных велопрогулках движущиеся части велосипеда испытывают высокую механическую нагрузку.

Они активно трутся друг об друга, что со временем сказывается на состоянии металла даже при регулярной чистке и смазке байка. Износ деталей трансмиссии приводит к тому, что проскакивает цепь на велосипеде при нагрузке.

Проблема случается, когда нагрузка на трансмиссию велосипеда максимальна — при движении в гору или при переключении передачи. Происходит это по нескольким причинам:

неисправность переключателя скоростей или неправильное его использование;
износ звезд на кассете или у педалей;
растяжение цепи;
комплексный износ системы переключения передач.

Рассмотрим подробно проблему проскакивания цепи на велосипеде.

Если цепь проскакивает на велосипеде со скоростями, в первую очередь нужно убедиться в правильности регулировки переключателя передач. Байк переворачивается и ставится на седло, затем следует раскрутить педали руками и попереключать скорости.

Совет! Требуется обратить внимание на то, как цепь перескакивает между звездами, не попадает ли она в промежутки между ними. Ежели неполадка встречается на синглспиде, проблему следует искать в износе деталей.Чаще всего изнашивается сразу вся трансмиссия — в случаях, если ее элементы не заменялись по отдельности

Ежели неполадка встречается на синглспиде, проблему следует искать в износе деталей.Чаще всего изнашивается сразу вся трансмиссия — в случаях, если ее элементы не заменялись по отдельности

Ежели неполадка встречается на синглспиде, проблему следует искать в износе деталей.Чаще всего изнашивается сразу вся трансмиссия — в случаях, если ее элементы не заменялись по отдельности.

Определить, почему проскакивает цепь на велосипеде при нагрузке, можно, оценив состояние цепи. Степень износа основывается на увеличении ее длины.

Изначально она варьируется в зависимости от типа байка и количества звеньев, но порядок действий при определении износа одинаков, так как длина одного звена всегда равняется 12,7 мм, или 1/2 дюйма. Можно измерить линейкой отдельный участок— достаточно 20 звеньев.

В хорошем состоянии длина его должна составлять 20*12,7=254 мм. Если она на 3–4 мм больше, значит, степень износа достаточна серьезна, чтобы требовалась замена.

Растягивание звеньев приводит к ускорению износа маленьких звезд, из-за чего скорости начинают хуже переключаться, особенно при переходе от больших звезд к мелким.

А со временем кассета и вовсе может выйти из строя, из-за чего ее придется снять и заменить.

Думая, почему проскакивает цепь на скоростном велосипеде, многие не учитывают свою технику переключения передач — неправильное использование переключателя тоже может быть причиной быстрого износа трансмиссии. Нужно знать несколько правил:

Нумерация звезд у педалей идет от меньшей к большей, в кассете — наоборот.
Нужно включать меньшую передачу спереди и большую сзади и наоборот, то есть сочетать звезды, разные по размеру, чтобы не допускать перекоса.
На каждую переднюю звезду приходится несколько задних.

Важно! Правильная эксплуатация велосипеда — залог медленного износа трансмиссии истирания звезд

Устранение неисправности

Итак, что делать, если проскакивает цепь на велосипеде при нагрузке? Самый простой вариант — полностью заменить трансмиссию. Однако делать это не обязательно, можно определить наиболее изношенную часть системы и починить только ее.

Менять звезды приходится только в крайних случаях. Однако это — временное решение. Следует заняться устранением причины неисправности — заменить, укоротить цепь или отрегулировать переключатель.

В зависимости от степени износа детали применяются следующие способы ремонта:

полная замена — в этом случае проскоки могут по началу случаться даже чаще, но со временем детали притрутся, и неполадка устранится (при этом нужно не забывать смазывать узел, чтобы он не работал на износ);
укорочение — несколько звеньев снимается при помощи выжимки;
использование успокоителя — устройства, которое увеличивает натяжение цепи при помощи роликов, не давая ей соскакивать со звездочек.

Важно! Если сильного износа нет, но все равно цепь на велосипеде проскальзывает, нужно выставить натяжитель в правильное положение и отрегулировать натяжение тросиков

Видео

Самым сложным в устранении неисправности будет работа с цепью — если на ней нет специального замка, проблемой может быть даже снятие ее с велосипеда. В видео подробно объяснено, как разъединить и удалить лишние звенья.

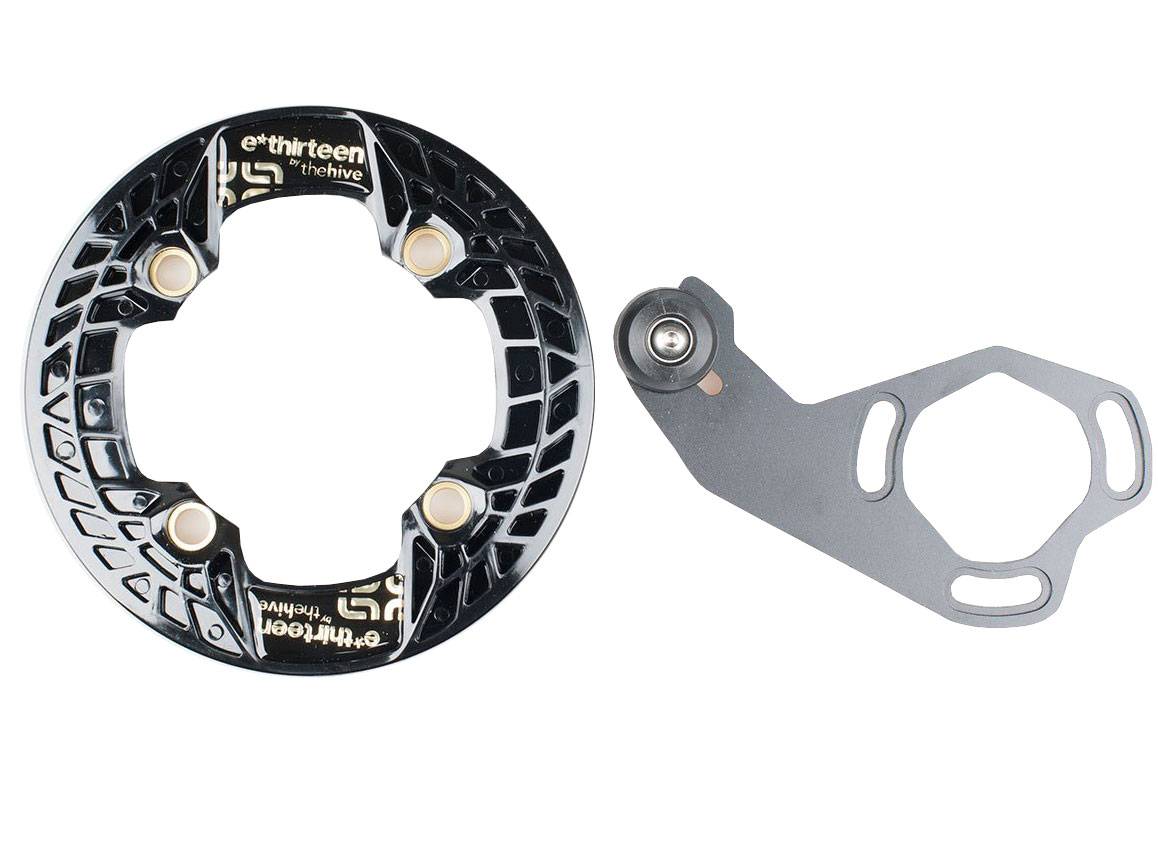

Как подобрать?

Успокоитель и рокринг подбирается с учётом размера вашей ведущей звезды, особенностей рамы и ваших собственных предпочтений. Обычно производители делают успокоители до 36T и до 40T ведущей звезды, резонно замечая, что вам не нужен лишний вес успокоителя под 40 звезду, если вы ездите на 34.

С появлением narrow-wide звёзд цепь стала слетать гораздо реже, но если вы усердно крутите на колбасе, то такое всё же случается. Если вы просто хотите обезопасить себя от слетающей цепи, то можно взять только верхнюю направляющую. Если на раме есть E-type или D-type крепление для переднего успокоителя, можно подобрать направляющую под него. А может вам нужна верхняя направляющая и защита звезды? Такое тоже есть!

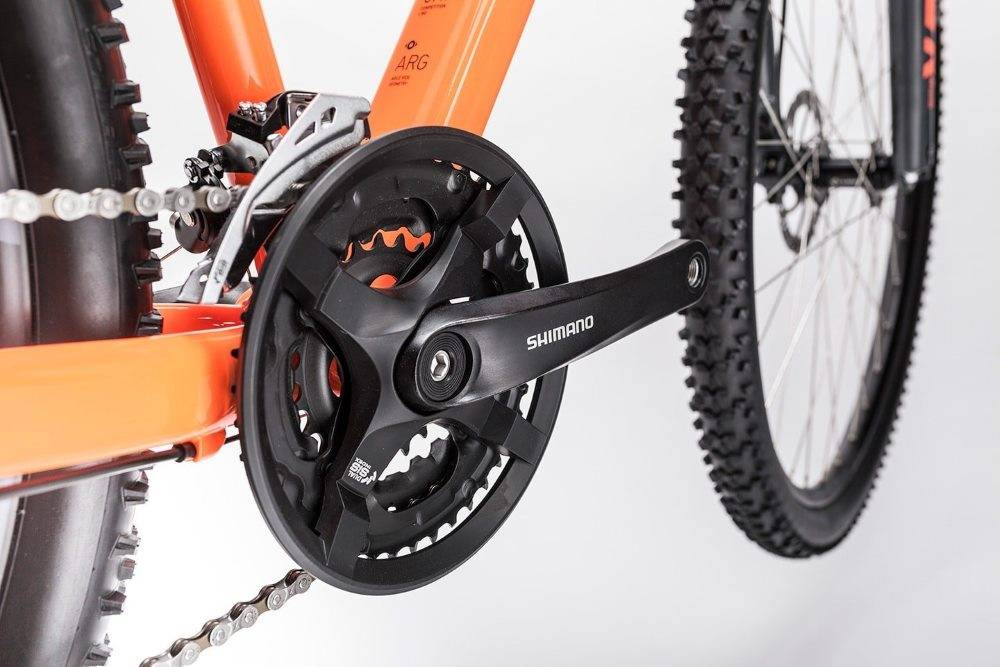

Как натянуть цепь на велосипеде со скоростями

На велосипедах со скоростями для переключения передач используется принцип перекидывания цепи на звезды с разным количеством зубцов. При этом у цепи нет фиксированного положения, а за натяжение отвечает пружина заднего переключения скоростей. Но даже в этом случае следить за натяжением цепи стоит.

Если цепь будет слишком длинной, заднему переключателю будет сложнее компенсировать провисание во время поездок по неровной дороге, и цепь начнет стучать по перу.

Самый простой способ решить проблему — купить и установить защиту пера, хотя от ускоренного износа трансмиссии это не спасет. Но и спешить перетягивать цепь не стоит, так как излишнее натяжение приведет к плохой четкости переключения передач и ускоренному износу звезд.

Как определить необходимость натяжения цепи

Каждый владелец скоростного велосипеда должен знать, когда следует откорректировать натяжение цепи.

Для этого используют два способа:

Выставляют такое положение скоростей, при которой цепь располагается на самой большой передней и самой большой задней звезде. Далее цепь удерживают внизу под передней звездой и натягивают в сторону переднего колеса до момента, пока задний переключатель не достигнет упора. Если в результате на цепи осталось не больше двух лишних звеньев, значит, с цепью все в порядке и подтягивать ее не нужно.
Второй способ еще проще. Цепь выставляют так, чтобы она располагалась на самой большой передней и самой маленькой задней звезде. В таком положении направляющий ролик и ролик натяжителя задней передачи должны быть соосны и располагаться перпендикулярно земле.

На двухподвесах пользуются другим способом определения оптимальной длины цепи. Необходимо надавливать на маятник, пока передние звезды на будут располагаться на максимальном расстоянии от трещотки. Это расстояние считается оптимальным, и по нему замеряют необходимую длину цепи.

Подтягивание цепи пошагово

В велосипедах со скоростями нельзя натянуть цепь путем смещения заднего колеса, как это обычно делают в односкорстных велосипедах или моделях с планетарной втулкой (рисунок 3).

Рисунок 3. Для натяжения цепи используется специальный инструмент — выжимка

Для таких устройств единственным возможным вариантом является удаление лишних звеньев цепи. Данный принцип общий для всех типов велосипедов с переключением скоростей.

Удалить лишние звенья цепи поможет пошаговая инструкция:

В первую очередь пользователю необходимо приобрести специальный инструмент — выжимку. С ее помощью можно быстро и легко разъединить или снять цепь, удалить лишние звенья и собрать цепь обратно. В инструменте есть два паза. Один используется для выжимки пина, а второй — для его впрессовки.
Далее необходимо подсчитать количество звеньев, которые необходимо удалить. Звенья разъединяют и снимают цепь

Для этого ее вставляют в выжимку, пожимают фиксатором и медленно крутят вороток по часовой стрелке.
Крайне важно делать все четко и не спеша, одновременно следят за тем, чтобы стержень выжимки точно попадал в пин цепи. Усилие вращения должно быть умеренным, чтобы пин выдавливался не полностью

Сначала инструмент будет идти туго, потом немного легче, а в конце — снова туго.
На последнем этапе действуют крайне аккуратно. Цепь разъединяют и снимают. Пин должен остаться на внешней пластине. Далее отмеряют количество звеньев в сторону цепи, где отсутствует пин.
Лишние звенья удаляют способом, описанным выше, и соединяют цепь. Для этого с помощью выжимки вдавливают пин обратно.

В конце работы внимательно осматривают место нового соединения. Пин должен равномерно выходить с двух сторон, а звенья и место соединения — легко двигаться.

Популярные производители и модели устройств: описание и стоимость

Натяжители и успокоители цепи есть в портфолио всех крупных производителей — Shimano, SRAM, Campagnolo, Reverse Components, MRP.

Натяжители и успокоители цепи популярных производителей.

Цены колеблются от нескольких сотен рублей до десятков тысяч и зависят от назначения, надежности, веса. Например, дешевыми являются ролики на переключателях без подшипников (Shimano Tourney), в отличие от дорогих, которые способны воспринимать ударные и вибрационные нагрузки (Shimano Deore, Sram X5). Самые дорогие — электронные переключатели скоростей, которыми физически легче пользоваться. В них сигнал передается не по тросикам, а через систему датчиков.

Shimano

Компания-лидер в производстве товаров спортивного назначения. В результате конкурентной борьбы бывший лидер европейского рынка, компания Campagnolo, полностью отказалась от производства оборудования для горных велосипедов.

Ассортимент Shimano включает линейки комплектующих для шоссейных велосипедов, МТБ, экстремальных дисциплин. Детали этой марки присутствуют и в топовых версиях велосипедов, которые можно видеть на международных первенствах, и на велосипедах для любителей торговых марок «Стелс», ХВЗ («Харьковский велосипедный завод»).

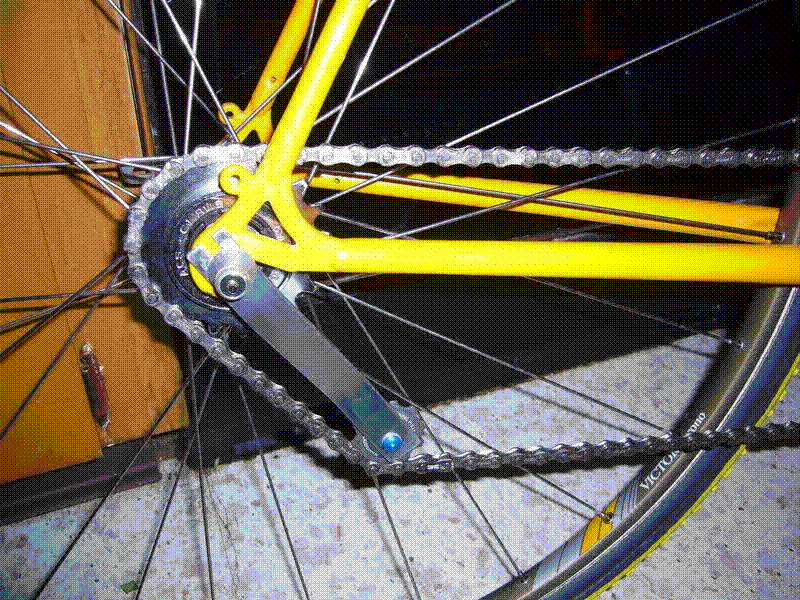

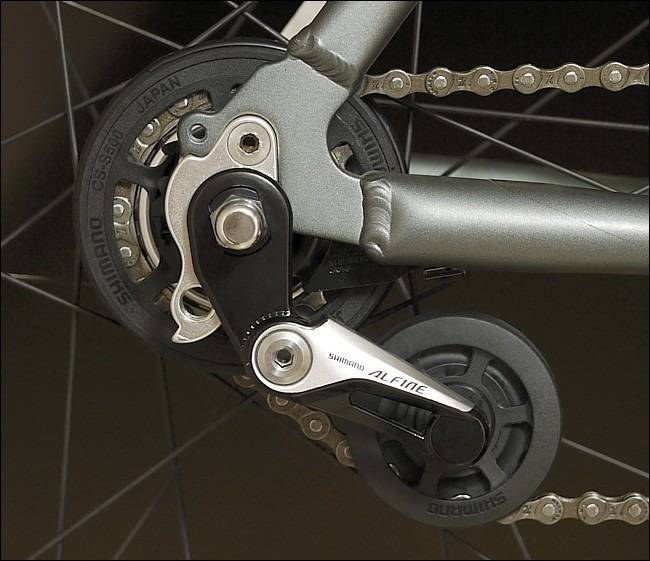

Натяжитель цепи

Нормальное натяжение зависит от состояния и работы всего трансмиссионного устройства. При необходимости его можно регулировать вручную, но удобнее с помощью специального приспособления. Натяжитель цепи самостоятельно контролирует жесткость цепи, избавляя владельцев байков от лишней работы.

Разновидности

Устройство устанавливается на велосипедах с открытой трансмиссий вместе с задним блоком переключения скоростей. При необходимости может крепиться на другие типы двухколесных машин. В основном это требуется для экстремальной езды. Чаще применяют следующие варианты:

ISCG – крепят болтами с шагом 47,77 мм к раме в трех местах;
ISCG 05 – наиболее популярный вариант, поскольку монтаж не требует особенных усилий, удаление креплений друг от друга – 55,92 мм;
BB – устанавливают на каретку, прижимающую натяжитель к раме.

Приспособление состоит из одного либо пары роликов, рычага, пружины. Принцип работы – планомерная оттяжка механизма в нужном направлении. Достигается четкое фиксирование положения цепи, устраняется возможность ее слетания с ведущей звезды в результате сильного удлинения.

Натяжитель устанавливают параллельно системе задних звезд: поверх без перекосов. Иначе согнется держатель переключения. Если это случилось, для выравнивания нужно потянуть приспособление вместе с переключателем.

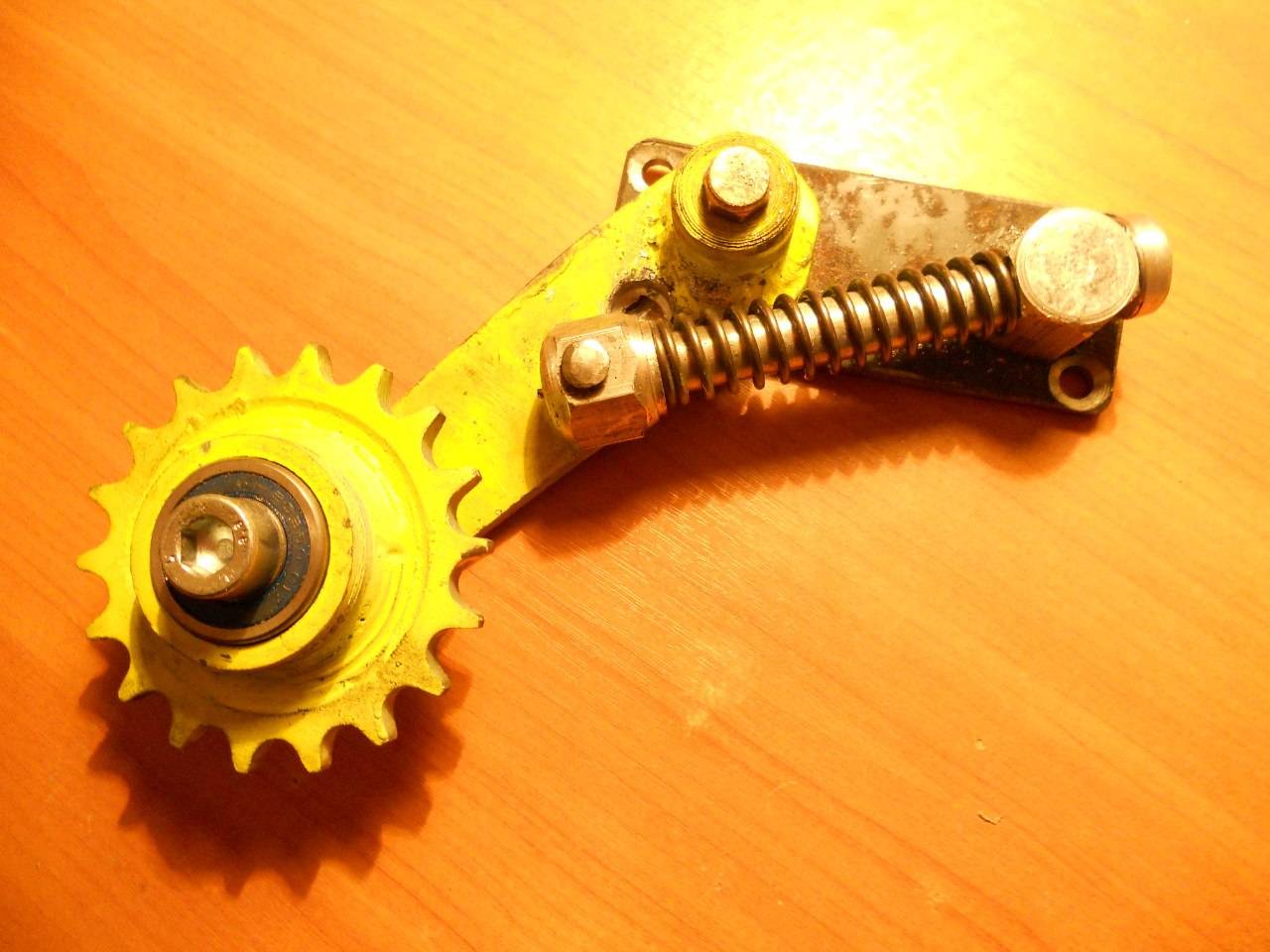

Как сделать своими руками

Если в велосипеде нет натяжителя, его можно приобрести или сконструировать своими руками. Есть несколько способов, самый простой из которых – из велосипедной спицы. Ее нужно согнуть в спираль, а затем поместить в трансмиссию таким образом, чтобы оттягивалась цепь. Более сложный способ – из алюминиевой пластины толщиной 8–11 мм. В ходе работы также потребуются:

ножовка;
дрель с набором сверл;
напильник;
тиски;
молоток;
наждачная бумага разной зернистости;
метчик, держатели.

Последовательность работы состоит из следующих манипуляций:

обрисовать на заготовке (петухе) старую деталь, просверлить центральную часть;
используя ножовку и напильник, довести заготовку до требуемой формы и размеров;
выполнить перепад высот в месте крепления детали к раме (от 4 (в самом тонком месте) до 8 мм);
окончательно высверлить отверстие до требуемого диметра;
нарезать резьбу строго под углом 90° к осям.

Заключительный этап – ошкуривание и полировка детали. Желательно не оставлять заусеницы и неровные края. После этого можно приступать к монтажу.

Как установить

Перед установкой натяжителя нужно снять цепь с задних звезд, а после его монтажа – сбросить и с передней. Далее – надеть ее в такой последовательности:

задняя большая звездочка;
ролик натяжителя;
ролик наружный;
самая большая звезда спереди.

Чтобы цепь окончательно заняла правильное положение, необходимо несколько раз активно прокрутить колесо. Далее следует регулировка натяжителя под свои требования. Обычно изменяют угол его положения относительно рамы. Самым подходящим считается – непосредственно у критического угла, где образуется самое сильное натяжение.
