Изготовление фонаря для велосипеда своими руками

Как сделать самодельные поворотники на велосипед

В этой инструкции я расскажу, как своими руками в домашних условиях сделать мигающие поворотники на велосипед. Мигающие фонарики съёмные. Они были собраны из компонентов старых неработающих фонариков, которые нашлись у меня дома. Так что это скорее не пошаговая инструкция по сборке поворотников для велосипеда, а руководство к действию, так как ваши старые фонарики могут значительно отличаться от тех, что были у меня.

Компоненты, необходимые для сборки поворотников для велосипеда своими руками:

1. Три велосипедные мигалкиВам понадобятся три независимо управляемых фонарика: один справа, один слева и один в центре. Центральный фонарик очень важен. Расстояние между левым и правым фонариками намного меньше, чем на автомобиле, и отличить одно направление поворота от другого без помощи центрального фонарика не так то и просто.
2. Два тумблера
3. USB кабель длиной 1,83 метра
4. Несколько старых проводов, хомутов и других мелочей

1Зачем нужна подсветка?

Помимо того, что подсветка выполняет роль дополнительного аксессуара велосипеда, она еще и полезная деталь, так что если вы решите сделать подсветку на свой велосипед, «вы убьете два зайца сразу».

Итак, функции подсветки на рассматриваемом виде транспорта:

• Красиво
• Удобно
• обеспечивают дополнительную безопасность
• создают удобные условия поездки на велосипеде

Если вы участвуете в различных байк-слетах, тогда оригинальна подсветка на вашем велосипеде станет вашей отличительной запоминающейся особенностью.

Если рассматривать функциональность рассматриваемой детали подробнее, то можно сказать, что:

• Нужно отметить, что яркую подсветку видно не только другим велосипедистам, но и другим участникам дорожного движения, а значит, вас будет вино издалека любому водителю любого транспорта.
• Воруют тюнингованые велосипеды реже, чем обычные, потому как разыскать индивидуальный и неповторимый велосипед намного проще, так что стоит и этот факт учитывать, если будете думать над тем, делать подсветку или нет.
• Если вы решите продать своего «красавца» с современной подсветкой, то вы сможете сделать это дороже, чем купили.

Типы велосипедных подсветок

Существует довольно большое количество различных источников света. Среди велосипедистов большой популярностью пользуется комбинация ленты и фонарей.

Это связано с тем, что другие источники света просто не подходят для установки не велосипеде:

1. Галогеновые источники света имеют большой размер, а для их питания требуется тяжелая батарея.
2. Неоновые варианты исполнения не выдерживают механическое воздействие. Даже незначительный удар может стать причиной появления серьезного дефекта.
3. Ксеноновые источники энергии слишком яркие, поэтому на момент движения могут возникнуть серьезные проблемы у других спортсменов.

При выборе уделяется внимание тому, где именно будет расположен источник света. В последнее время украшают колеса, так как за счет их вращения создается необычный и весьма привлекательный эффект. Для колес применяется диодная лента, которая характеризуется небольшим весом и другими привлекательными качествами

Другие способы украшения двухколесного транспортного средства применяются крайне редко, так как в продаже встречается просто огромное количество готовых комплектов

Для колес применяется диодная лента, которая характеризуется небольшим весом и другими привлекательными качествами. Другие способы украшения двухколесного транспортного средства применяются крайне редко, так как в продаже встречается просто огромное количество готовых комплектов.

Подсветка своими руками

Более сложной в изготовлении является подсветка на велосипед, выполненная из светодиодной ленты, наглядно она продемонстрирована на видео. Давайте подробно рассмотрим тему, как изготавливается подсветка на велосипед из светодиодной ленты своими руками.

Подсветка двойная светодиодом

Гибкие светодиодные ленты изготавливается из основы – диэлектрика толщиной порядка 0,2 мм, на ней располагаются дорожки, проводящие электрический ток и выполнен монтаж нагрузочных сопротивлений и светодиодов в корпусе формата SMD. Они могут быть разноцветного свечения – это достигается установкой разных светодиодов на одном кристалле. Лента может быть разрезана на модули, по нанесенным на нее специальным маркерам. Длина такого модуля может составлять от 2 до 10 см, питание составляет обычно 12 вольт, ширина может варьироваться от 8 до 40 мм.

Остальные цвета гаммы получают путем смешивания этих цветов. Таким образом, можно выбрать для своего двухколесного друга понравившуюся вам ленточку из множества вариантов практически в любой цветовой гамме.

4 цвета светодиодных ламп

Из вышеописанного видно преимущества использования ленты вместо светодиодов:

• большой выбор цвета свечения, а путем смешивания цветов, возможно, получить практически всю цветовую гамму;
• нет необходимости монтажа и пайки отдельных светодиодов;
• эстетичный вид;
• долговечность работы подсветки до 50 000 часов.

Для изготовления подсветки своими руками даже дома Вам потребуется:

• выбрать и купить необходимую LED ленту в нужном количестве;
• приобрести пару батареек на напряжение 9В;
• хомуты для крепления батареек к втулке колеса;
• выключатель питания;
• паяльник номинальной мощностью 40 Вт;
• клей для монтажа к ободу колес.

Подготовка к работе — материалы

Для начала работы нужно снять колеса с велосипеда. Хорошо промыть и обезжирить обода колес. Затем необходимо измерить длину участка между спицами и нарезать куски нужного нам размера по определенным меткам. Монтаж ленты начинается от ниппеля, то есть он будет точкой отчета. Затем поочередно монтируем полоски на обод с помощью клея и спаиваем стыки. К концу припаивается вводной питающий провод. С помощью хомутов нужно закрепить батарейки на втулке колеса и протянуть вводной провод, не забыв установить выключатель питания. Рекомендуем промазать стыки герметиком для защиты от влаги и грязи.

Оригинальная подсветка на колесах

После высыхания клея проверяем работоспособность конструкции. Если все заработало, значит, монтаж выполнен качественно.

Если при включении питания свечение не возникает, проверяем правильность монтажа. Можно с помощью вольтметра прозвонить наличие напряжения на местах спайки. После проверки и убедившись в том, что подсветка работает, устанавливаем все на свои места и в темное время суток наслаждаемся полученным результатом.

В заключение можно подытожить следующим образом. Подсветка без особых проблем может быть сделана любым желающим, имеющим начальные навыки работы с паяльником. Вопросы по выбору можно задать техническим консультантам в магазине, где планируете приобрести данный товар. Продается гибкая лента практически в любом магазине, торгующем радиоэлектронными компонентами или автомобильной электроникой.

Подсветка на нипеле — след

Так прочитав статью и потратив на создание подсветки три — четыре часа свободного времени, даже в домашних условиях можно очень сильно изменить дизайн и создать свой яркий стиль. Мы гарантируем, что вы станете точно заметным и интересным широкому кругу людей. Так что дерзайте, подбирайте цветовую гамму и вариант ее размещения.

Подсветка колёс велосипеда с помощью светодиодной ленты – отличный способ выделить своего двухколесного друга на фоне темноты и удивить прохожих оригинальным видом. В отличие от разрекламированных светящихся колпачков на ниппель, в данном случае не нужно развивать огромную скорость для создания равномерно светящегося круга. К тому же световой эффект получается намного выразительней. Так как сделать подсветку для велосипеда, чтобы вызвать восторг у окружающих и зависть друзей?

Изготовление поворотников для велосипеда

В этой статье можно узнать о том, как своими руками можно собрать простейшие поворотники для велосипеда. Это будет особенно полезно для тех, кто постоянно ездит на велосипеде по городу

Ведь показывать руками направление поворота не всегда может быть удобно, да порой и небезопасно, так как рулить приходится одной рукой, да и внимание снижается

Автор собрал свою самоделку из трех фонариков, которые нашел у себя дома. Чтобы не придумывать отдельную схему для мигания фонарей, лучше всего приобрести уже готовые самые дешевые «мигалки» для велосипеда. Если обойтись самым бюджетным вариантом, то можно собрать простую схему на мигающем светодиоде.

Наверняка здесь многих заинтересовал вопрос — почему используется три фонаря. Дело в том, что на велосипеде фонари расположены на небольшом расстоянии друг от друга, если сравнивать с авто. В связи с этим нужно как-то ориентироваться, где же находится центр. Вот в качестве центра, который горит непрерывно, автор и решил применить использовать еще один фонарь.

Материалы и инструменты для самоделки: — три велосипедных мигалки;— два тумблера для включения поворота;— USB-кабель (у автора длиной 1.83 метра);— хомуты, провода и другие мелочи.

Процесс создания самоделки:

Шаг первый. Как выбрать нужные фонариНеобходимо будет купить самые обычные и дешевые велосипедные мигалки. Чем проще будет конструкция, тем лучше. Отлично подойдут две мигалки с тремя светодиодами и одной кнопкой для выключения. В качестве центрального фонаря можно выбрать любой на свой вкус.

Далее можно подключать фонари, как известно в USB-кабель имеет четыре провода, при этом на каждый фонарь будет идти по два провода. Места подключения нужно замотать изолентой, а лучше всего применять термоусадку. В заключении провод нужно надежно прикрепить к основе конструкции, то есть к фанере или доске, смотря, что использовалось. Можно использовать степлер, для максимальной надежности сверху не лишним будет капнуть горячим клеем.

Шаг четвертый. Завершающий этап сборкиДалее нужно установить переключатели поворотников. Их должно быть двое, по одному с каждой стороны. Выключатели должны быть удобными, чтобы поворот можно было включить быстро и без больших усилий. Также они должны быть водонепроницаемыми, так как при попадании воды поворотники могут самопроизвольно включиться. Само собой правый поворотник подключается к правому выключателю, а левый к левому.

Для подключения автор опять же использует USB-кабель с разъемом типа «мама», ну или наоборот. Впоследствии, чтобы объединить всю систему воедино, нужно соединить USB-кабели. Впрочем, для этих целей подойдет и обычный четырехжильный провод. После этого систему можно тестировать.

Если все работает верно, теперь осталось проложить провод по раме. Длина и способ прокладки могут быть разными, все зависит от модели велосипеда. Автору хватило кабеля длиной 1.83 м

Важно понимать, что провод в районе руля не должен быть сильно натянут, иначе его оборвет при повороте. Провод также можно закрепить на раме с помощью пластиковых хомутов

Не следует стягивать хомуты поверх тормозных тросиков, иначе их можно натянуть.Переключатели автор закрепил, используя хомуты и изоленту. Переключатели были позаимствованы из старой игрушечной клавиатуры.

Для тех же, кто решил и далее использовать классические сигналы велосипедиста, будет полезна картинка ниже.

Шаг 2: Механическая схема

Корпус переднего фонаря изготавливается из пластиковой трубки с колпачком с одной стороны диаметром 25 мм. Мощный светодиод (распаянный на печатной плате) приклеивается с помощью теплопроводного клея к длинному болту, который прикручивается двумя гайками к пластиковому колпачку. Болт будет удерживать светодиод в центре фонаря и будет служить своеобразным теплоотводом. Мощные светодиоды должны монтироваться на радиаторы охлаждения, иначе они быстро выйдут из строя.

Для формирования необходимого для качественного освещения луча, нужно предусмотреть специальную оптику. Для этой цели используем коллиматор с углом 30 градусов. Его широкая часть должна соответствовать внутреннему диаметру трубки. Коллиматор устанавливаем на светодиодную печатную плату и приклеиваем термоклеем изнутри к трубке-корпусу.

Диоды и конденсаторы можно спаять способом навесного монтажа или на печатной плате, согласно схеме.

Преимущества самодельного фонарика

Покупая нужные детали отдельно, можно вложиться в очень скромный бюджет. При конструировании вы получите новые знания и удовольствие от процесса. В момент изготовления есть возможность настроить яркость и поместить нужное количество светодиодов.

В магазине сантехники продаются замечательные зажимы, с помощью которых крепят трубы к стене, они имеют форму скобы, в нее легко что-то засунуть и немного сложнее вытянуть. Кронштейн для водопровода крепится на руль, где он впоследствии и останется, а к задней стенке фары, прикрепляем небольшой кусок трубы нужного диаметра. Такое крепления для велосипеда обойдется очень дешево, но от этого оно не менее эффективное.

Есть множество способов заменить дорогой магазинный фонарь, на простой самодельный, для этого потребуется немного времени, денег и базовых технических знаний

Что вам понадобится?

Проще всего сконструировать фонарик с помощью этих элементов. Сейчас в продаже имеется огромный выбор светодиодов на любой вкус. Вы можете выбрать цвет и мощность в зависимости от своих нужд. Цвет луча может быть и синим, и красным, но лучше всего освещает ночную дорогую обычный белый светодиод. Если вы хотите получить действительно яркую фару на велосипед, советуем рассматривать элементы мощностью не менее 10 ватт. В этом случае водители встречного транспорта испытают великий шок, обнаружив обычный велосипед там, где они ожидали увидеть по меньшей мере мотоцикл. Для фонаря средней мощности достаточно будет светодиода на 5 ватт.

Он потребуется, чтобы вы могли включать и выключать свой фонарик.

Как сделать фару, используя светодиод? Для этого потребуется линза. Она необходима для направления светового потока. Учитывайте, что линза будет находиться на некотором расстоянии от светодиода. Можно взять кусок толстого акрилового стекла — тогда линза получится прочной и лёгкой, а можно разобрать старое увеличительное стекло и использовать его в деле.

Подготовка крепления фонаря

Радиатор.

Потребуется для отведения тепла от светодиода. Можно использовать радиатор от процессора.

Как правильно сделать подходящий фонарь на велосипед своими руками, чтобы его свечения было достаточно для освещения ночной дороги? Вам нужно будет взять такие элементы питания, мощности которых будет достаточно, чтобы запитать выбранный вами светодиод.

Корпус достаточного размера и подходящей формы, чтобы разместить и зафиксировать в нём все необходимые детали.

• Термоклей или суперклей и герметик.
• Инструменты для работы.

Самостоятельное изготовление светодиодной трубки

Более трудоемкий, но дешевый способ – собрать подсветку самостоятельно. Для этого потребуется:

• медицинская прозрачная трубка (для катетера);
• изолированный медный одножильный провод Ø 0.75 мм;
• светодиоды однотонного или цветного света, но с одинаковыми параметрами по току и напряжению;
• несколько сопротивлений, количество и номиналы рассчитываются по указанному далее способу;
• элемент питания на 9 В с разъемом.

Расходные материалы и инструменты обычные: ножницы, паяльник, олово, канифоль, прозрачный клей-герметик и скотч.

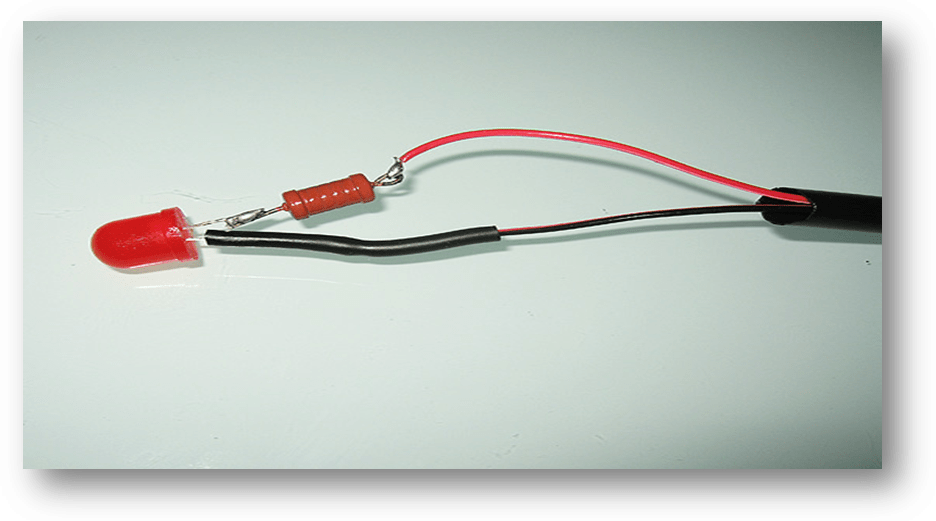

Расчет параметров элементов схемы

Если у вас есть необходимое количество светодиодов, но вы не знаете их технические параметры, воспользуйтесь данными таблицы, приведенной ниже.

Но для надежности расчетов лучше купить диоды с точно известными параметрами. Чтобы не вдаваться в математические формулы и методики, вычислим параметры сопротивлений, используя онлайн-калькулятор (http://cxem.net/calc/ledcalc.php). Кроме значения необходимых резисторов он предоставляет схему подключения.

Светодиодная подсветка колес велосипеда из расчета по 8 светодиодов на каждом колесе. Рабочее напряжение диодов Uн – 2,1 В и ток Iн – 20 мА, с питанием от батарейки 9 В. Заносим эти данные в расчетную таблицу калькулятора, нажимаем сегмент «рассчитать», получаем схему и значение всех параметров:

Рассчитанная калькулятором схема

1. сопротивление резисторов: R1..R2: 30 Ом (0.05 Вт);
2. рассеиваемая мощность на резисторах: R1..R2: 12 мВт;
3. рассеиваемая мощность на светодиодах: 336 мВт;
4. полный ток, потребляемый всей схемой: 40 мА;
5. полная мощность, потребляемая всей схемой: 360 мВт.

Очень практично, количество диодов можно определять самостоятельно, подставлять в калькулятор и рассчитывать параметры всей схемы.

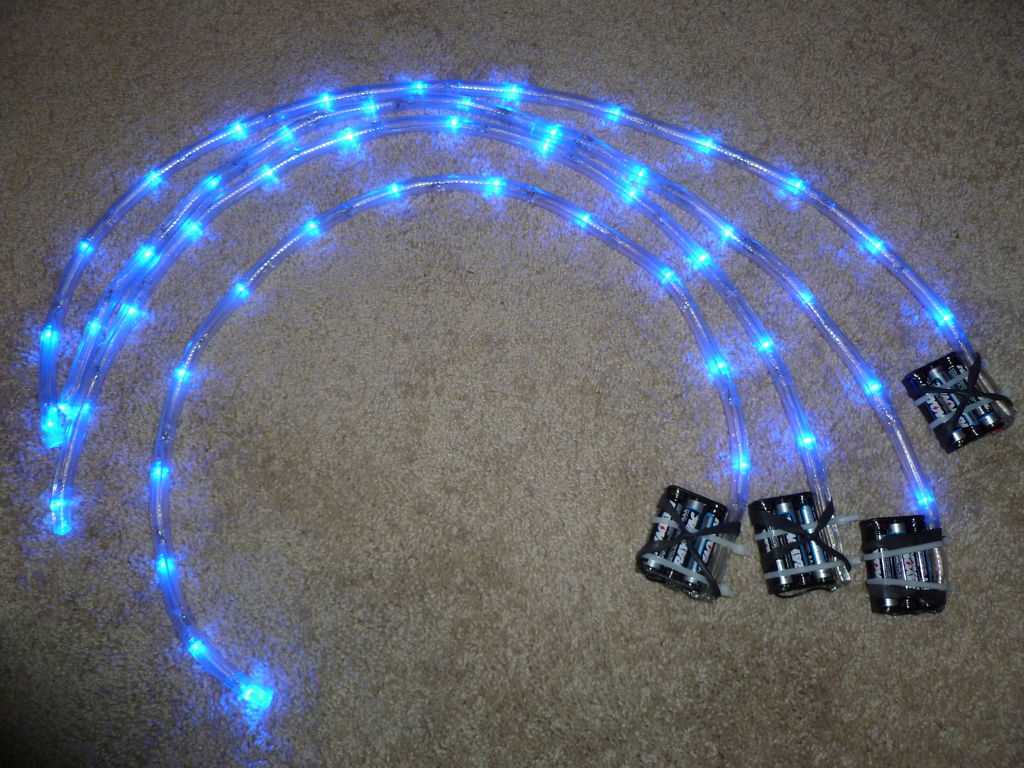

Изготовление трубки

• Отмеряем трубку по радиусу колеса.
• Собираем схему, полученную с помощью калькулятора; участок, на котором равномерно распределены диоды, не должен превышать длины трубки. Для подключения к батарейке оставьте конец не более 50 см, лишнее потом срежете. Практично использовать термоусадочную трубку для изоляции пайки на контактах.

• Собранную схему разложите вдоль стола, согните ножки так, чтобы они плотно примыкали к жгуту проводов, а головки были повернуты в направлении источника питания. Это упростит процедуру продевания провода в трубку.
• Проденьте в трубку упругую стальную проволоку, закрепите конец провода со светодиодами и втащите его внутрь. Отсоедините проволоку и запечатайте этот конец прозрачным герметиком.
• Подключите провода к батарее, соблюдая полярности, если все работает нормально, залейте герметиком второй конец с выводами проводов.

Такую светодиодную трубку можно закрепить на колеса велосипеда, продевая между спицами, на раму прозрачным скотчем. Экономичный вариант светодиодной трубки намного дешевле, чем светодиодная лента, он будет надежно работать, обеспечивая вашу безопасность и привлекать прохожих красивой иллюминацией.

Велосипедисты часто стремятся приукрасить свой транспорт, особенно эффектно это поможет сделать подсветка. Подобный тюнинг не считается непременным условием активного отдыха на рассматриваемом виде транспорта, но сделать его оригинальным точно сможет. Что же это такое и зачем нужна подсветка для велосипеда разберем детально в данной статье.

Способы подсветки велосипеда и необходимые материалы

Для самых богатых и ленивых все элементы подсветки продаются в магазинах. Можно купить готовый комплект, закрепить на раму и колеса ленту, на ниппель – светящиеся колпачки, подключить к источнику питания и кататься. Но цены всех этих атрибутов явно завышены, тем более, когда отдельно взятые элементы стоят копейки и собрать их в общую рабочую схему для подсветки очень просто. Есть несколько способов, как установить светодиодную ленту или другие осветительные элементы:

• использовать самоклеящуюся светодиодную ленту;
• собрать гирлянду из отдельных светодиодов;
• поставить для подсветки пластиковые неоновые трубки.

Последний способ применять не рекомендуется, неоновые трубки стоят недешево, непрактичны в условиях тряски и механических воздействий. Велика вероятность их разбить в процессе езды, к тому же они потребляют большое количество энергии.

Самый простой метод подсветить колеса или раму велосипеда – воспользоваться самоклеящейся светодиодной лентой.

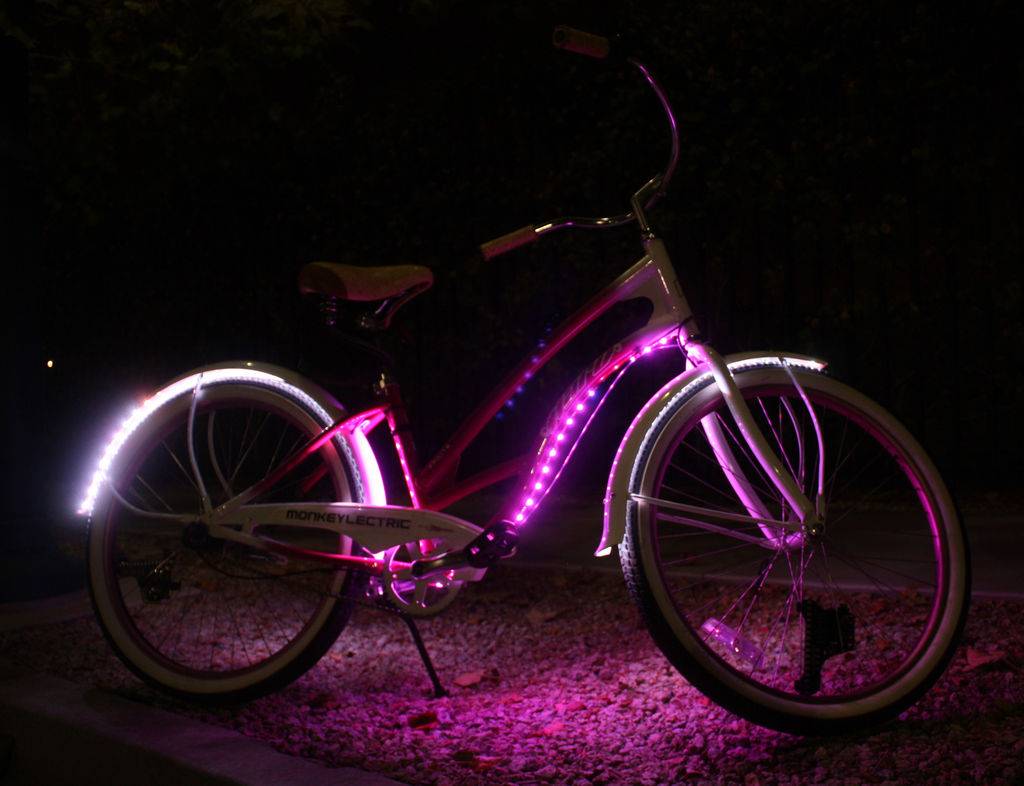

Подсветка рамы и крыльев светодиодной лентой

Она легко приклеивается на поверхность рамы или обод колеса. Перед тем как наклеивать, нужно проделать ряд необходимых действий:

Тщательно протрите поверхность и обезжирьте ватой со спиртом.
Снимите с обратной стороны ленты защитную пленку, не более 10 см, по мере приклеивания снимайте дальше

Эта предосторожность необходима, чтобы лента не перепуталась и не склеилась, не прилипала к рукам и разным частям велосипеда.
Источник питания (батарейка 9 В) можно расположить под рамой в сумке для инструментов, соединив его проводами через переключатель с лентой.. Помните, что лента режется в строго указанных местах, обозначенных рисунком (поперечная линия с ножницами)

Подключаются провода к источнику питания и между отдельными отрезками при соблюдении полярности «+» красный, «-» синий или черный

Помните, что лента режется в строго указанных местах, обозначенных рисунком (поперечная линия с ножницами). Подключаются провода к источнику питания и между отдельными отрезками при соблюдении полярности «+» красный, «-» синий или черный.

Светодиодная лента с разъемом под батарейку 9 В

Провода припаиваются к соответствующим обозначениям на ленте «+» и «-».

Подсветка колес велосипеда, выполняемая своими руками, осуществляется аналогично, на обод таким же способом клеится лента. Но источник питания потребуется для каждого колеса отдельный. Батарейки надо крепить к осевой втулке, чтобы они вращались вместе с колесом, можно скотчем или хомутом.

Если вы хотите сделать долговечную подсветку на велосипед своими руками, используйте влагостойкую ленту марки IP65. Недостатком этого способа считается малая мощность батареи на 9 В, ее хватает на несколько часов. Можно использовать для подсветки рамы малогабаритные 12-вольтные аккумуляторы, но это дорогое удовольствие при ярком освещении.

Это интересно: Обзор светодиодных ламп Томича: рассказываем по порядку

↑ Практическая реализация

Так как схема очень простая, то дорожки я сразу рисовал маркером на фольгированном стеклотекстолите, и затем травил в хлорном железе. Размеры плат выбирал под корпуса фонарей. В заднем фонаре две платы — плата самого стабилизатора, и плата, на которой установлены три 8-миллиметровые светодиоды.

Радиатор из меди более эффективно отводит тепло, чем алюминиевый, поэтому его размеры будут меньшими при той же теплоотдаче. В ходе испытаний я проверял его нагрев — греется не сильно.

Закрепляем плату внутри фонаря:

Чтобы от тряски она не болталась, я обложил её вокруг вот таким пенистым материалом, который используется в упаковках:

Один из проводов, идущих на диодный мост, припаиваем к соответствующему контакту на фонаре, либо через клеммник — к генератору. Второй провод соединяем с корпусом велосипеда — это «масса»

Внимание! Ни светодиоды, ни радиатор, ни любой другой элемент схемы с «массой» соединять нельзя!

Нужно исключить случайное замыкание на корпус, которое может возникнуть при тряске во время езды. Ещё один момент:Соблюдаем полярность подключения светодиодов! При последовательном соединении«-« предыдущего светодиода соединяется с«+» последующего. При монтаже можно использовать цветные провода, а если они одного цвета (например, как у меня — МГТФ), то заранее как-то маркируем их.

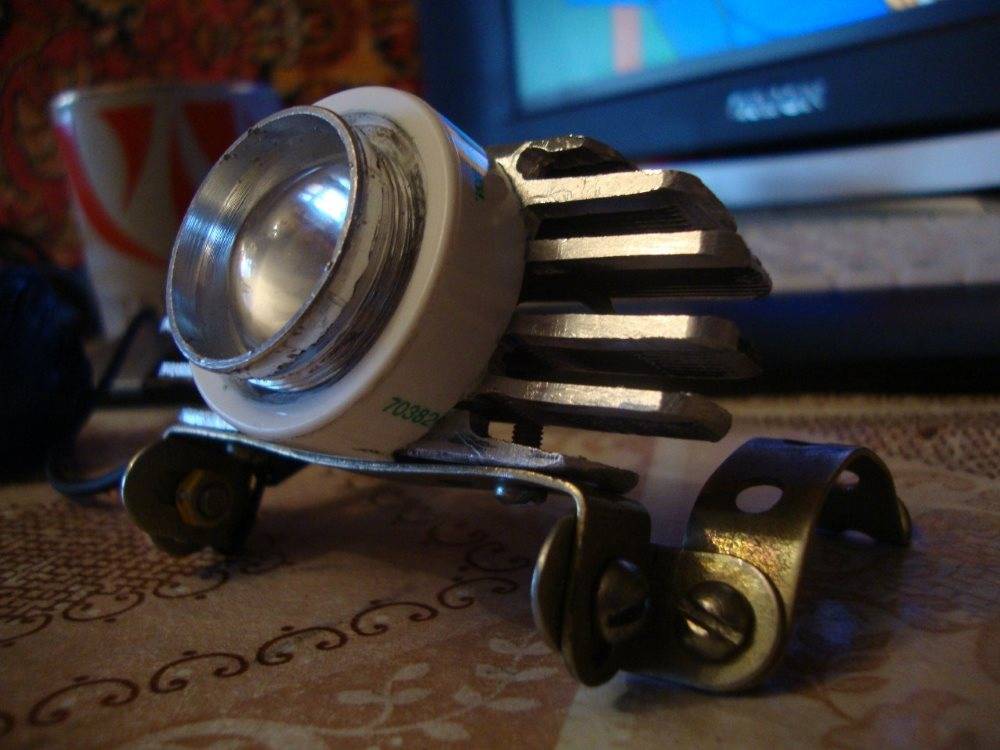

Для крепления одноваттных светодиодов в переднем фонаре я придумал такую конструкцию:

В большем отверстии (центральном) с двух сторон стоят шайбы М12, в меньшем — М10. В шайбах просверлены по два отверстия под винты М3, которыми стягиваются шайбы вместе со светодиодами. Шайбы также служат небольшим дополнительным радиатором для светодиодов. Сверлим ещё одно отверстие — для подвода проводов. Со стороны светодиодов не забываем под головки винтов подложить изолирующие шайбы, чтобы исключить к. з. (смотрите фото в начале статьи). С обратной стороны под гайки ставим шайбы и гроверы, чтобы предотвратить самооткручивание.

Изготовление фонаря для велосипеда своими руками

На картинке ниже видно самодельный отражатель. Конечно можно купить и спец рассеиватель, но он у нас стоит от 120 рублей. Решил сделать его сам, так как моя цель побольше сэкономить. Пульт управления фарой и задним маячком — находится на руле, а сзади сиденья прикрутил подсумок для аккумуляторов.

Внутри аккумуляторы в коробочке, которую можно снять, если пристегнул байк на улице. Отсек для аккумов кладётся внутрь подседельного подсумка и который можно унести с собой, чтоб не украли.

На коробочке находятся 2 тумблера. Задний «моргатель» сделал из имеющегося катафота. Вставил внутрь 2 красных светодиода:

Питается переделанная фара от 6-ти аккумуляторов АА CAMELION NI-MH 1000mAh 1,2v. В качестве токоограничителя — мощный резистор 3 Ома 10 ватт. Если поставить обычные МЛТ-2 то они будут перегреваться. Схема самодельной светодиодной фары:

Питание указанное в схеме — не критично. Можно брать и немного выше, но не ниже, иначе будет тускло светить светодиоды. Резисторы подбираются в зависимости от источника питания. Вот что получил при испытаниях велофары:

первые 0,5 часа поездки всё ОК; вторые 0,5 часа спад яркости на 9%; после 1,5 часа езды спад на 15%- не ощутим; после 2 часов поездки спад яркости на 20%; прошло 2,5 часа-30%; после 3 с лишним часов катания спад яркости фары 60% — это уже много и ездить с таким тусклым светом не стоит.

В итоге, мы имеем примерно 2 часа 40 минут хорошего света при обычных пальчиковых батарейках. Короче говоря, самодельная LED фара вышла на славу! Технические характеристики всей конструкции:

Питание: 6*АА 1,2V Свет (передний): Светодиод luxeon star 3W 5v 180LM. Свет (задний): 2 красных мигающих светодиода на 3v. Видимый угол света: 85 градусов. Дальность света: 20 метров (кошку видно чётко с 10 метров, а яму с 8 метров, человека с 15 метров). Встречных пешеходов чуток слепит, но это не страшно:) Ваш велосипед не будет не замечен, так как задний маячок видно с 50 метров. Аккумуляторов хватает более чем на 2 часа.

Фара эксплуатируется с июня 2012 года и радует своим светом в ночное время! За время катания с новой фарой никого не сбил и ни разу не попал в яму. С вами был Alex1.

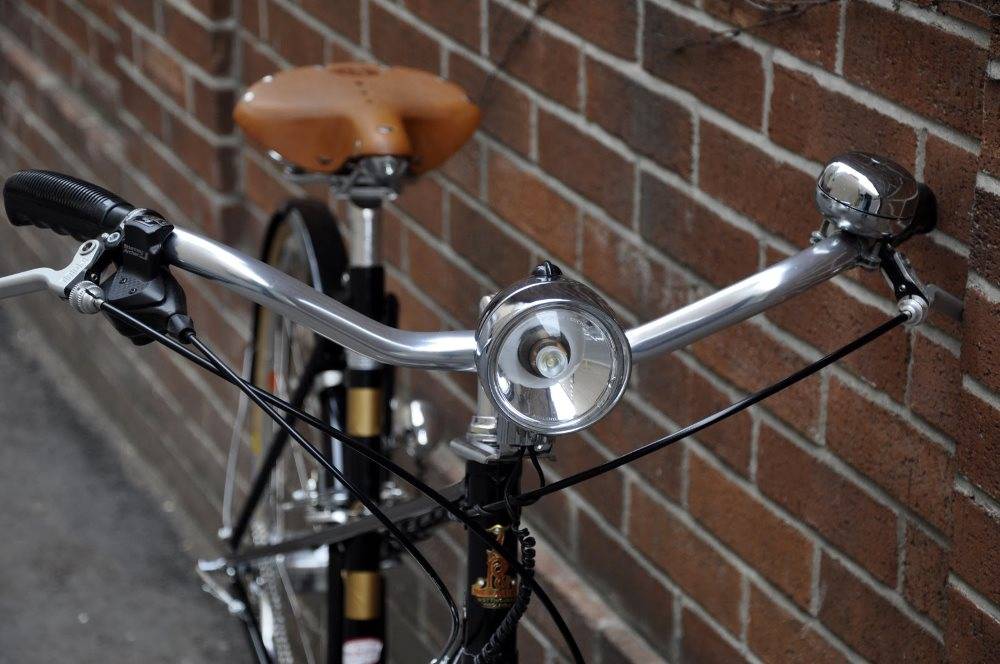

Как сделать фару на велосипед – светодиодный велофонарь своими руками

К сожалению, в последнее время, динамо-машины для велосипедов оказываются незаслуженно забытыми. Углубляться в причины этого мы не станем, а лучше сделаем фару на велосипед своими руками, работающую от динамо-генератора.

Преимущества велосипедных светодиодный фонарей, работающих от динамо-машины:

• мощный луч;
• постоянное наличие питания (батарейки могут сесть в неподходящий момент);
• неограниченное время работы;
• отсутствие необходимости замены батарей или зарядки аккумуляторов.

Конструкция подобного типа фонарика для велосипеда описана на данном ресурсе (рекомендуется ознакомиться): ссылка

Крепление к велосипеду

Как сделать фонарик для велосипеда, мы разобрались, теперь необходимо прикрепить его к вашему транспортному средству. Проще всего сделать это при помощи обычного пластикового хомута. Просверлите корпус вашего устройства с двух сторон ближе к задней стенке, лучше всего – там, где есть расстояние между радиатором и задней стенкой. Проденьте в получившееся отверстие пластиковый хомут и затяните его в удобном месте на руле вашего велосипеда.

Готово! Вы сделали фонарик для велосипеда своими руками. Подошло время хорошенько протестировать его в условиях . Не забудьте взять с собой обычный ручной фонарь на случай, если что-то пойдёт не так и ваш новый велосипедный фонарик потребует доработки. Удачи на дорогах!

Привет всем любителям велотюнинга! Хочу в сегодняшней статье, поделится с вами своей маленькой работой, которая вам, возможно, будет интересна. Я знаю, в интернете есть множество способов изготовления нечто подобного, но я хочу вот добавить и свою разработку.

В общем, сейчас я вам расскажу, как сделать заднюю фару на велосипед за пару часов без особого труда. Да, именно столько времени у меня ушло на всю эту работу. Ну что ж, не будем тянуть кота за хвост, приступим к работе!

Итак, в первую очередь определимся с тем, что вам понадобится для изготовления самодельной фары на свой велосипед. Все из этого перечня можно заказать в интернете либо купить в обычном магазине электротоваров. Я же заказывал в интернете, т.к. некоторые элементы не смог найти у себя в городе. Вот собственно список того, что вам понадобится:

• Светодиодная лента в силиконе – 15 см.
• Батарейный отсек со встроенным выключателем.
• Элемент питания «крона» 9В.
• Крепление от катафота.
• 2 маленьких винтика, найбы, гайки.
• Тонкий провод для пайки – 10 см.
• Силиконовый герметик.

Так, с основными компонентами разобрались, теперь вам нужно подготовить инструмент для работы. Вот перечень всего необходимого:

• Паяльник мощностью от 25 Вт.
• Флюс + припой.
• Канцелярский нож.
• Ножницы.
• Кусачки.
• Отвертка (плоская или фигурная в зависимости от винтиков).
• Карандаш или маркер.
• Дрель и сверло на 4 мм.

Теперь после того, как вы все это собрали до кучи, можно приступать к изготовлению светодиодной фары на велосипед. Всю работу, для лучшей наглядности, я разбил на несколько шагов.

Пошаговая инструкция по установке

Мы будем описывать работу на примере колеса, по размерам которого рассчитывали длину светодиодной ленты – 26 дюймов и 36 спиц.

• Светодиодную ленту нарежьте в обозначенных местах на 35 кусочков по 2,5 см. Канцелярским ножом зачистите контакты с двух сторон каждого отрезка от остатков силикона. Залудите контакты при помощи паяльника.
• Тщательно очистите обод колеса от грязи. Начинайте наклеивать кусочки ленты от первой спицы после ниппеля. При этом следите за полярностью, чтобы не приклеить отрезок не той стороной. Наклеивайте строго по центру между спицами, чтобы при последующей пайке все участки были одинаковыми.
• После того, как вы всё наклеили, спаяйте кусочки проводами. Возьмите витую пару и удалите с неё изоляцию. Выберите 2 любых провода так, чтобы они по цвету не очень бросались в глаза. Один провод нужно будет пустить на «+», другой на «-».
• Нарежьте кусачками по 34 шт каждого провода так, чтобы эти кусочки длиной были не меньше расстояния между отрезками ленты. Зачистите и залудите паяльником. Паять провода начинайте от ниппеля по часовой стрелке. Сначала припаяйте все плюсы, потом – все минусы.
• Покройте места спайки силиконовым герметиком, чтобы защитить от влаги. Делайте это аккуратно, небольшими количествами средства. Один контакт, к которому будет осуществляться подача питания, замазывать не надо. Дайте герметику высохнуть.
• Батарейный отсек закрепите тремя стяжками на спицах сразу возле втулки. Припаяйте к его проводам штекер «мама», а штекер «папа» — к проводам, уходящим на светодиодную ленту. Следите за полярностью проводов.

Так выглядит тюнинг колёс светодиодной лентой

Для такого тюнинга вам понадобятся усидчивость, время и умение работать с паяльником. Но поверьте, оно того стоит! Вы станете центром внимания на любой велопрогулке.

Особенности самодельных изделий

Фары на велосипедах применяются в темное время суток для освещения дороги. Профессиональные велосипедисты не обходятся без этого изделия. Но если его выбирать в специализированных магазинах, то придется потратить крупную сумму средств. Поэтому часто делается фара на велосипед своими руками. Для этого не нужно обладать специфическими навыками или инструментами, а также получается конструкция, идеально соответствующая потребностям и желаниям пользователя.

Для создания изделия можно пользоваться разными материалами, но первоначально следует разобраться в разновидностях фар. Они отличаются не только внешним видом, но и конструкцией, лампами, местом и методом крепления, а также другими характеристиками.

Адресные светодиоды — проект от А до Я

(Гифка не повтор, а уже новая прошивка с учетом Ваших советов!)

Итак, нам понадобятся:

1) Светодиодная лента — на адресных светодиодах WS2812B

2) Контроллер — лучше Arduino Nano

3) Блок питания — 9А DC-DC с 12В на 5В

4) Врезка на провод

Лента имеет маркировку WS2812B (144 шт. на метр, это самая яркая) при белом свечении, метр ленты потребляет где-то 40 Вт. У ленты только три контакта: плюс, минус и сигнал. Выбрал герметичный вариант ленты — светодиоды залиты силиконом.

Ленту невозможно согнуть поперек из-за этого и сложности, но разрезать её можно на каждом светодиоде. Первым делом мерим сколько нужно ленты и как её делить, чтобы повторить изогнутый контур багажника.

Перепробовал много вариантов перемычек: изолированные, оголенные, прямые отрезки. Лучшим вариантом оказались оголенные и изогнутые. Другие варианты отрывали пайку и повреждали дорожки, пока ёрзал ею по столу. Удобней паять сложив ленту пополам, ну и всё это дело залить горячими соплями клеевым пистолетом для прочности и, надеюсь, герметичности.

Из-за отсутствия на тот момент Arduino Nano пришлось взять Arduino Pro Mini (отличается более компактными размерами, но отсутствием mini USB разъема, о чем я потом сильно пожалел).

Так как контроллер воспринимает логические сигналы до 5В, а он будет подключён к проводке автомобиля в которой напряжение от 12В до 15В, то необходимо собрать «делитель напряжения»

который делит напряжение =) и на выходе даст не более 5 вольт.

Как оказалось позднее, сигнал «стоп» это ярко загорающиеся габариты, т.е. на линии габаритов 6В, а когда нажат «стоп» то 12В. Так как напряжение на этой линии есть всегда, то это канал подключаем к аналоговому входу Ардуино, что бы отличать уровни напряжения в следовательно габариты от «стопа».

Лучшие статьи : Багажник для велосипедов на фаркоп

Ардуино и лента питаются от хорошего блока питания на 5В. Все входы и выходы подключал через разъемы EPS (удобные да ещё и с замочком). Всё это безобразие спрятал в напечатанную на 3D принтере коробочку. Место соединения проводов и разъема залил горячим клеем для прочности, а на другом конце провода припаял разъем, который врезается в провод авто, не повреждая его.

А теперь самое интересное заморочное: так как дело было зимой, машину решили разбирать на подземной парковке в относительном тепле и свете.

После нескольких часов потраченных на поиски электросхем автомобиля, а потом и их неудачной расшифровки, было принято решение искать нужные провода методом тыка в багажнике, возле блока предохранителей.

Первый вариант был прозванивать провода прокалывая изоляцию тонкой иглой, но она оказались достаточно тверда и непреступна. Быстрей и удобней получилось снять фару и подключится через разъем. Нашли контакт — узнали цвет провода, нашли его у блока предохранителей, обжали вокруг провода разъем.

Осталось только протянуть провод от платы до начало ленты приклеенной к нижней части крышки багажника. Провод брал 3-х жильный 0,75 сечением, т.к. потери напряжения на тонком проводе будут ощутимы, да и ток не маленький — до 9А. Чтобы удобней было его протягивать через резиновые уплотнения багажника, мы смазали провод машинным маслом, которое достали щупом из двигателя)))

Перед наклейкой ленты поверхность крышки багажника обезжирили спиртом. Сперва приложил и закрепил ленту на изоленту =), а затем аккуратно снимая пленку с ленты, посегментно приклеивал её сильно прижимая. Ах да, еще аккуратно прогревал металл горелкой до состояния теплого чая т.к. было около нуля на улице.

Подключаем, показываем дорогим Пикабушникам, слушаем замечания — исправляем прошивку и ГОТОВО!

Необходимость подсветки

Может возникнуть вопрос, зачем вообще нужна подсветка на велосипеде? Причин ее монтажа можно провести много, среди них:

• Улучшение освещенности велосипедиста для автомобилиста, что особенно актуально, если перемещение на таком транспорте происходит в ночное время и по оживленным дорогам.
• С ней можно выделиться из общей «серой» массы.
• Такую оригинальную идею легко реализовать, причем это абсолютно безопасно для велосипедиста.
• Возможность украсить свой велик, что вызывает еще большее желание его использовать. С оригинальным светом велопрогулка будет ярче, в буквальном смысле слова.
