Замена подшипника заднего колеса велосипеда

Замена на вилке

Определить, что пора менять подшипники передней вилки велосипеда можно по следующим признакам:

• наличие люфта;
• появление несвойственных звуков из рулевой колонки во время движения;
• функциональность руля ухудшена.

Узел, где расположен подшипник, находится в стакане. Для его замены нужно предпринять следующие действия:

• перевернуть байк;
• демонтировать переднее колесо;
• вернуть велосипед в исходное положение;
• извлечь руль и вынос руля при помощи ключа или шестигранника для гайки, расположенной внутри;
• открутить контргайку, для чего потребуется разводной ключ;
• достать шайбу, а после извлечь чашку;
• из корпуса вытащить подшипник аккуратно, по причине отсутствия сепаратора шарики могут рассыпаться;
• после осмотра составляющих механизма заменить поврежденные детали, в том числе повреждённые шарики подшипника;
• очистить от пыли и грязи все компоненты;
• смазать.

Основные виды подшипников

Основные различия деталей – по типу строения: качения и скольжения.

В действие подшипники скольжения приводит процесс вращения двух элементов относительно друг друга по касательной. Изготавливают детали из материалов, имеющих невысокий коэффициент трения, таких как стальные сплавы, бронза и другие. Две детали подшипника напрямую контактируют друг с другом, поэтому такой механизм больше подвержен истиранию, в отличие от подшипников качения.

Особенность подшипников качения – наличие шариков (тел качения), которые размещены между двух колец. Применяются в таких подвижных конструкциях велосипеда, как каретка, втулки,

В тех узлах, в которых стойкость к нагрузкам на давление и стирание – важное требование. Различают два основных вида: насыпные (сепараторные) и промышленные

Сепараторный – это открытый механизм. Представляет сепаратор, в котором шарики распределены по желобку и зафиксированы конусной гайкой. Механизм размещается напрямую в деталь, например, в кареточный стан. Преимущества этого типа: простой съём и установка, что позволяет осуществить регулировку механизма даже в полевых условиях; составляющие механизма возможно заменять по отдельности. Однако сепараторный подшипник требует частой настройки и чистки механизма от засорений.

Промышленный отличается закрытым механизмом, который полностью помещается в подвижный узел. Система обеспечивает защиту от внешних воздействий в виде грязи, влаги, что существенно продлевает срок службы механизма. Внутрь промышленного подшипника с закрытым корпусом засорения не попадают, смазка сохраняется постоянно. В регулировке этот механизм не нуждается. В случае необходимости (износ, поломка) – меняется весь подшипник, что проблематично сделать в полевых условиях. И также отличает промышленные механизмы более высокая цена.

Стоит отметить ещё один вид подшипников, которые изготавливаются из керамики либо металлокерамики. Они обладают повышенной стойкостью к износу и коррозии, перепадам температуры. Эти детали можно встретить в механизмах велосипедов высокого класса.

Наиболее частые проблемы и пути их устранения

Люфт

Если контргайки втулки недостаточно сильно затянуты, то во время вращения колеса возникают биения задней оси о подшипники. В результате на дорожках конусов появляются каверны, а шарики деформируются. Если люфт не устранить вовремя, то на конусах и внутренней поверхности втулки образуются сколы. В особо запущенных случаях шарики могут даже выскочить с дорожек и начать вращаться внутри втулки, стачивая ось и разрушая ступицу, тогда придётся заменить весь узел и переспицевать колесо.

Чтобы избежать люфта, необходимо правильно настроить конусы. Для этого нужно постепенно затягивать конусную гайку, стараясь найти такое состояние, в котором колесо свободно вращается без возникновения биений. Когда правильная позиция найдена, следует зафиксировать конус контргайкой. При законтривании конуса ось часто начинает вращаться, и верное положение теряется, поэтому можно зажать правый конец оси в тиски.

Перетяжка конуса

Эта ситуация обратна предыдущей: конусные гайки затянуты слишком сильно, что вызывает во втулке чрезмерное трение, и колесо теряет накат. В таком случае также требуется регулировка конусов, и все действия аналогичны вышеописанным.

Поломка или искривление оси

Ещё одной часто возникающей проблемой является искривление оси или нарушение её целостности, вызванные некачественными материалами, применяемыми при их изготовлении, либо конструктивными особенностями самой втулки. Такие поломки свойственны в основном втулкам с трещоткой, так как у них опорные подшипники находятся слишком далеко от точки крепления оси в дропаутах перьев рамы. В результате возникает слишком большой рычаг, и при увеличении нагрузки ось приходит в негодность.

Сломанная задняя ось велосипеда

К сожалению, если ось сломалась или погнулась, то придётся поставить новую, так как они не поддаются восстановлению. Хорошая новость заключается в том, что оси стоят недорого, и их легко заменить. Следует учесть, что производители используют различную резьбу, а конусы могут отличаться по размеру и полноте. Поэтому во время похода в магазин лучше захватить их с собой, чтобы не ошибиться при покупке замены и выбрать то изделие, которое подходит именно к вашей втулке.

Хруст или шум внутри втулки

Шумы, скрип и хруст сигнализируют о том, что вашей втулке пора пройти техобслуживание. И сделать это следует как можно скорее, иначе всё может закончиться очень плачевно. Для начала следует разобрать втулку, поменять смазку и проверить детали на наличие дефектов. Испорченные компоненты нужно заменить. Если после всего этого проблема осталась, то стоит проконсультироваться у специалиста. Возможно, что она возникла из-за низкого качества самой втулки, и придётся ставить новую.

Задняя втулка велосипеда является очень важным и часто недооценённым элементом велосипеда, а её ось подвергается увеличенным нагрузкам. Песок, грязь, микроскопические обломки и пыль обладают абразивными свойствами, разрушающими металл. Поломки механической части заднего колеса требуют дорогостоящего ремонта или даже замены всего узла, поэтому своевременное и правильное техническое обслуживание втулки существенно продлит жизнь вашего байка и поможет избежать ненужных трат.

Пошаговая инструкция по ремонту

К основным моментам обслуживания задней втулки велосипеда относят:

• регулярная подтяжка корпуса;
• замена подшипниковых шариков;
• смазывание деталей внутри корпуса;
• регулировка тормозных колодок.

Это нужно делать по мере необходимости, чтобы продлить ресурс устройства и избежать поломок. Новичкам необходимо предварительно ознакомиться с детальной инструкцией. Ее легко найти на тематических сайтах.

Выбор инструментов и запасных деталей

Для разборки задней втулки велосипеда и обслуживания понадобятся инструменты:

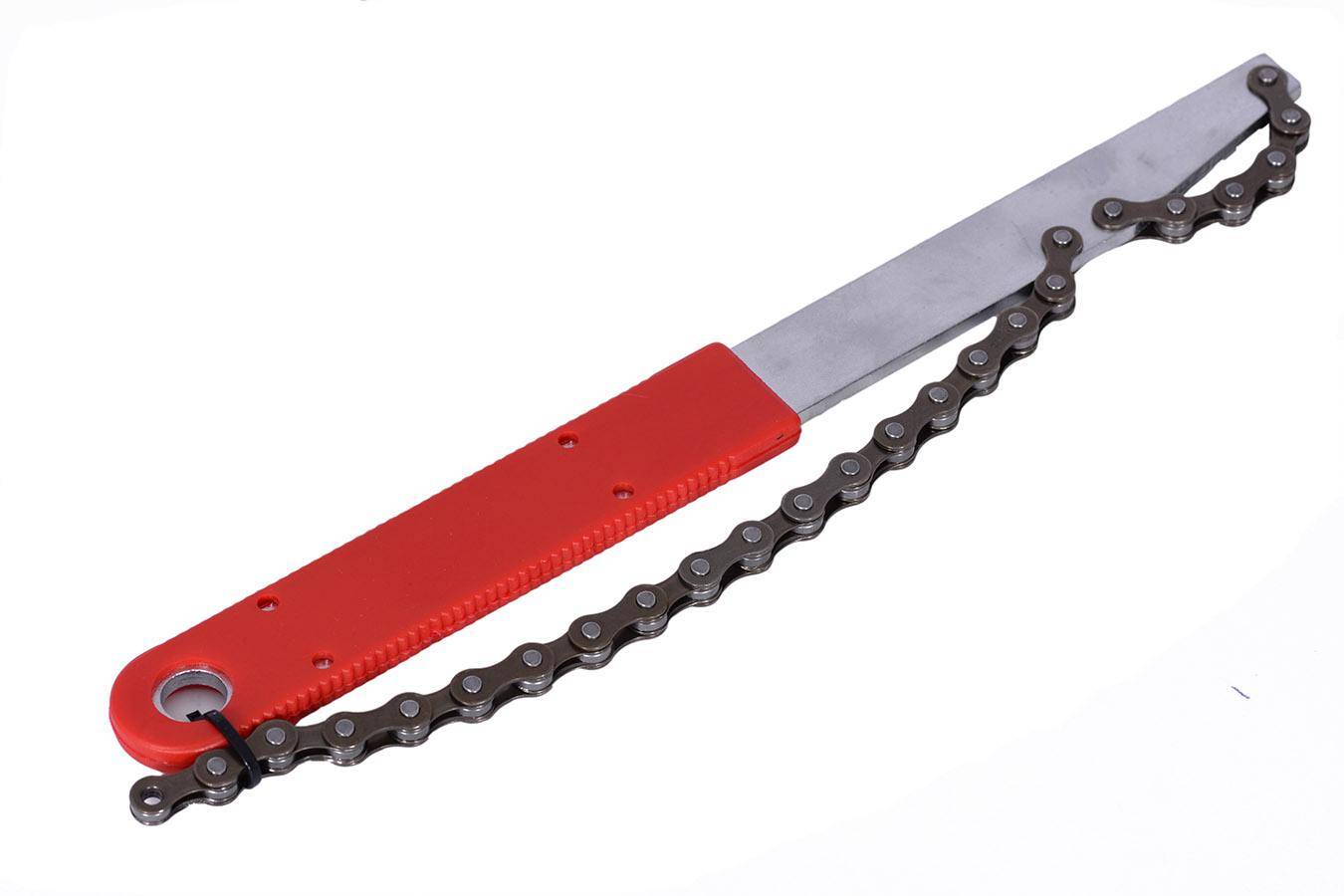

• хлыст;

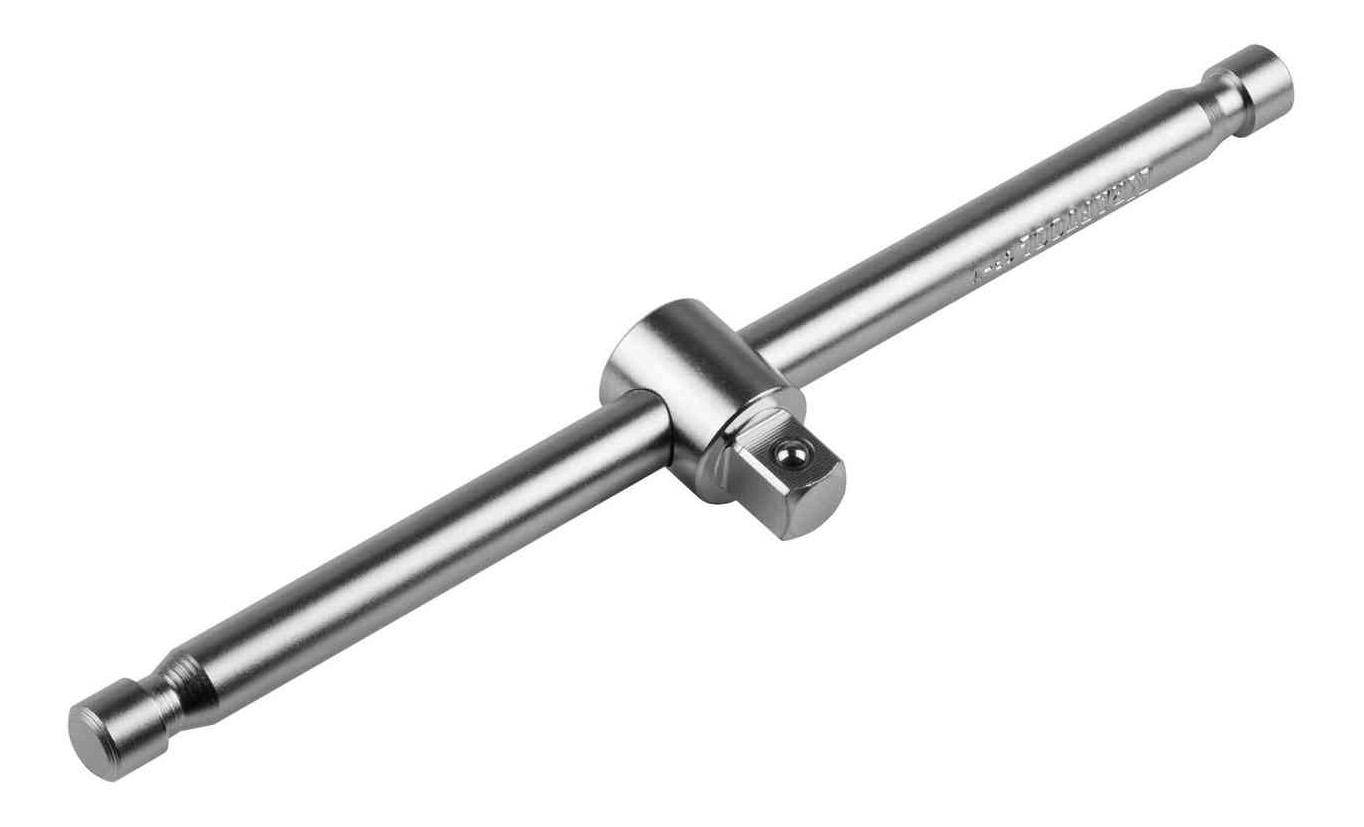

• вороток с переходником;

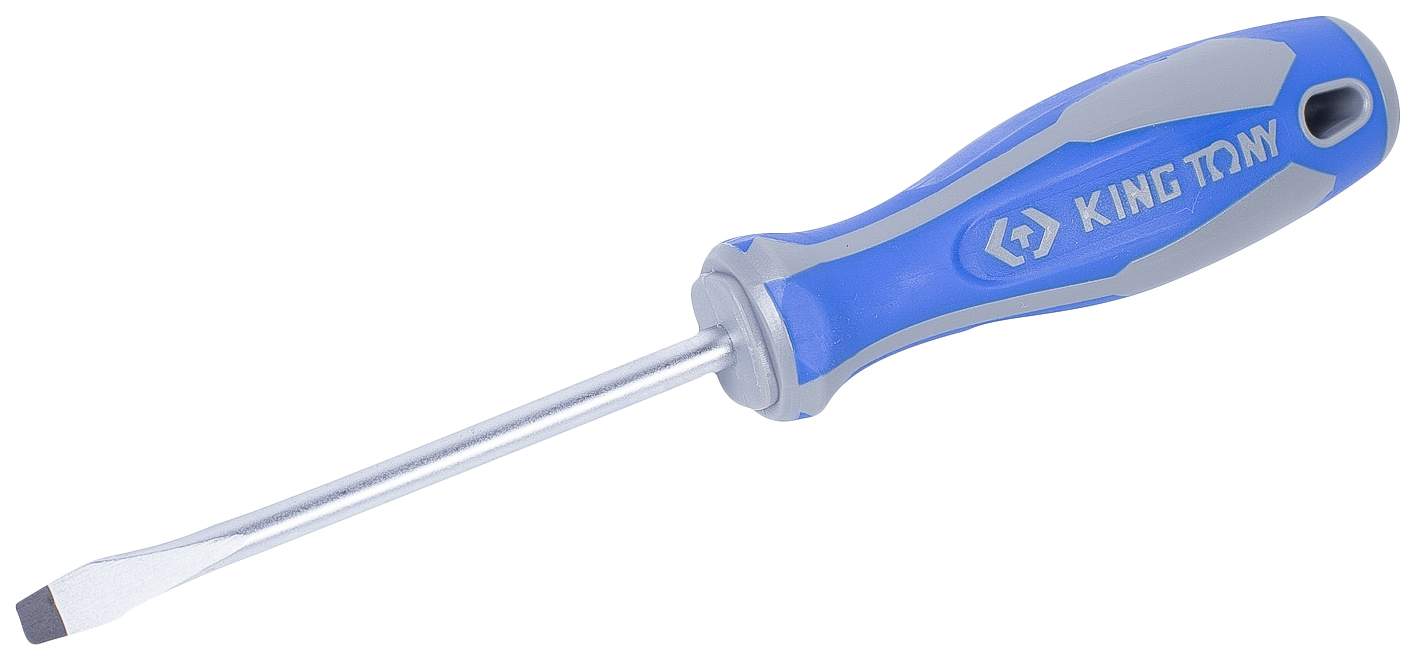

• плоская отвертка;

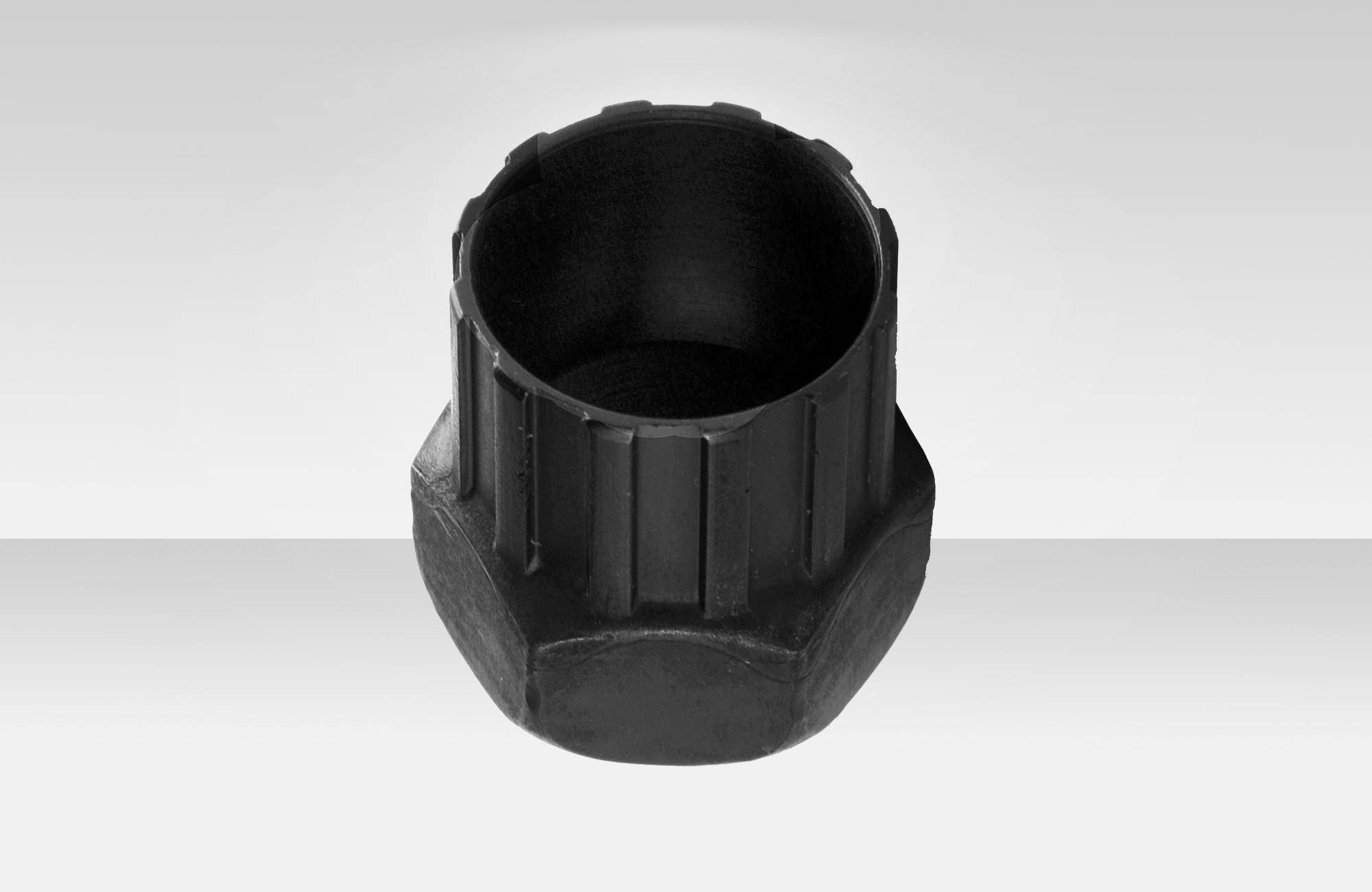

• оправка для откручивания стопорной гайки;

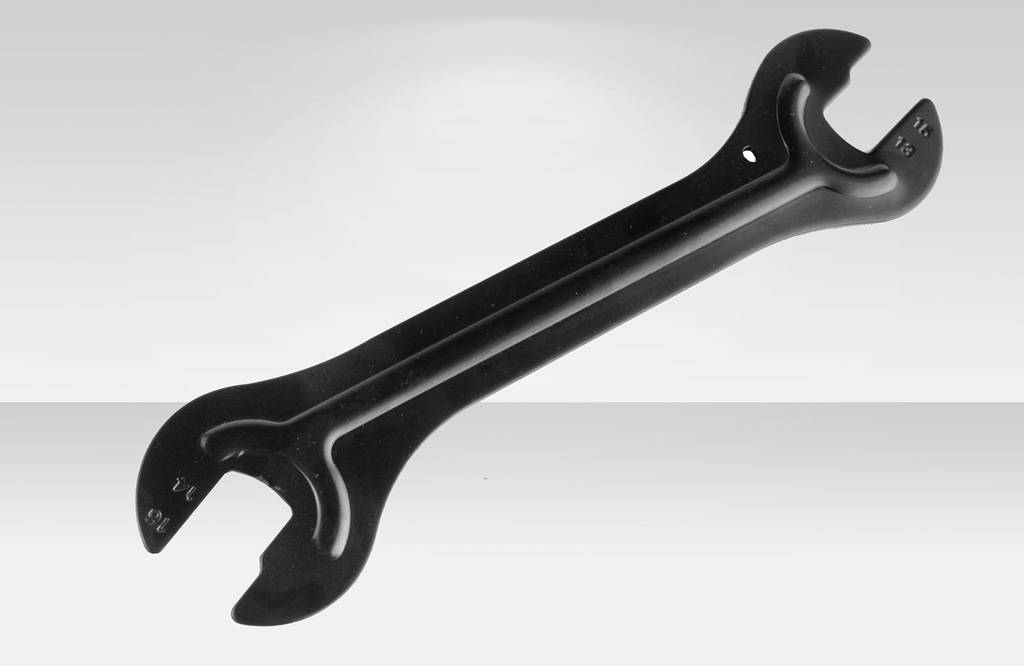

• конусный ключ;
• накидной ключ на 17 мм;
• медицинский пинцет;

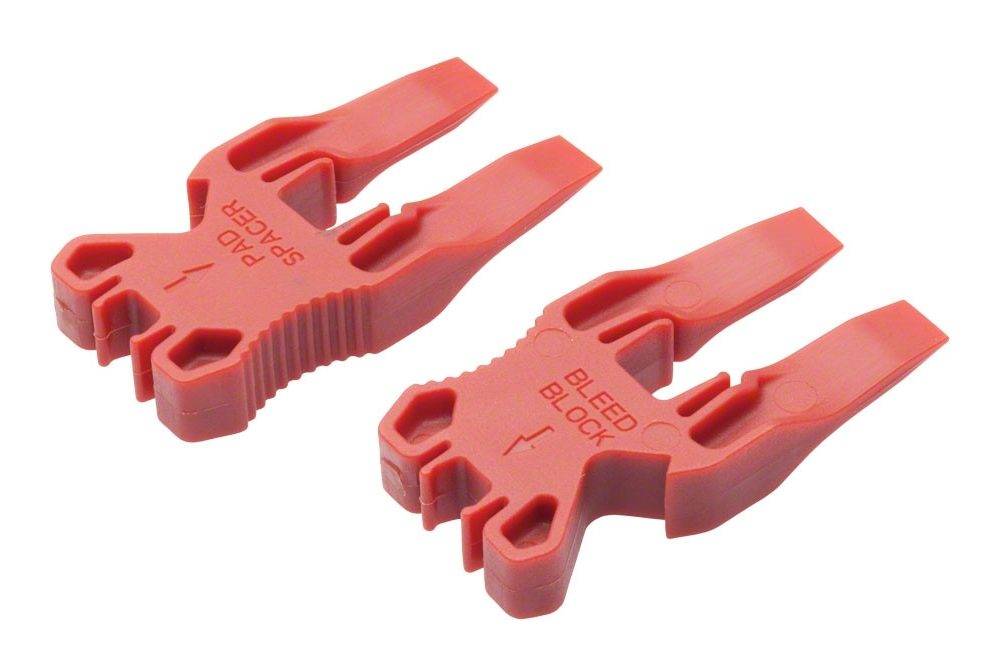

• заглушка для калипера.

Также понадобится смазка, ветошь, очищающие средства. Что касается деталей на замену, они должны быть полностью идентичны оригинальным

При большом разнообразии втулок и их компонентов важно не ошибиться. Поэтому заранее необходимо уточнить модель, размеры и прочие параметры

Например, детали втулки скоростного велосипеда не подойдут для «односкоростника» и наоборот.

ХлыстВороток с переходникомПлоская отверткаОправка для откручивания стопорной гайкиНакидной ключ на 17 ммКонусный ключЗаглушка для калипера

Разборка

Демонтаж производят на снятом колесе. Разобрать втулку заднего колеса велосипеда можно в такой последовательности:

1. Снять колесо. Демонтировать эксцентрик, а если есть, то и ротор дисковых тормозов.
2. Снять кассету со звездочками.
3. Открутить отверткой пыльник, который находится с левой стороны задней втулки. С правой стороны пыльника нет.
4. Зафиксировать контргайку с правой стороны, такую же гайку слева – открутить.
5. Открутив левую контргайку, убрать шайбу, проставочное кольцо, выкрутить конусную гайку.
6. Аккуратно вытащить ось втулки и отложить ее в сторону для дальнейшей очистки.
7. С левой стороны вытащить пыльник-уплотнитель.
8. С помощью пинцета по одному вынуть шарики подшипника слева, а затем и с правой стороны.
9. После демонтажа можно приступать к очищению и смазке деталей.

Очищение и смазка

При разборке втулки заднего колеса велосипеда каждый шарик подшипника нужно протереть тряпочкой, смоченной в керосине или бензине. Осмотреть внимательно каждый. Поврежденные – заменить.

Затем вынуть и осмотреть ось велосипеда. Протереть ее сухой ветошью. В случае сильных загрязнений постараться убрать их с помощью тряпочки, смоченной в бензине, высушить.

Смазывать втулку только специальным средством – цепная смазка не подойдет. Для подшипников использовать буксол. Наносить на сухие чистые детали. Слой не следует делать толстым. Если переборщить, то при движении смазочный материал выступит поверх обработанной поверхности, на него станет налипать грязь, пыль, что приведет к износу.

Ремонт

Распространенная причина, по которой требуется обслуживание задних втулок, это люфт при движении или перетяжка конуса. В этом случае нужно:

• ослабить ключом контргайку;
• проверить конусную гайку, ослабить или, наоборот, затянуть ее так, как нужно;
• затянуть контргайку к прежнему состоянию.

Если причина в поломке той или иной детали, то потребуется замена:

• снять стопорное кольцо;
• вынуть втулку;
• снять детали, которые находятся на стороне, противоположной звездочкам;
• внимательно осмотреть, проверить исправность;
• если какая-то поломана, заменить ее;
• поставить снятые части на место в обратном порядке;
• затянуть контргайку и конусные гайки.

Когда задняя втулка шатается, ее корпус прокручивается, необходимо подтянуть крепежные гайки. При затруднении движения заднего колеса – ослабить. Если же ухудшился накат, появились посторонние звуки во время езды, то, скорее всего, проблема в изношенных подшипниках либо отсутствии смазки.

Еще одна распространенная проблема – загрязненная каретка. В этом случае нужно вынуть кареточный узел, промыть все детали системы керосином или бензином, установить в обратном порядке.

Сборка

После проведения обслуживания, ремонта, важно правильно собрать заднюю втулку велосипеда. Делается это в обратной процессу разборки последовательности

Схема монтажа: правые подшипники – ось колеса – конус – левые подшипники – стопор – шайбы и заклепки – контргайка.

Отрегулировать, привести в порядок заднюю втулку на велосипеде своими силами не представляет особой сложности. Главное, действовать в строгой последовательности, а также аккуратно обращаться с деталями, чтобы их не потерять во время демонтажа. Соблюдение простых рекомендаций поможет справиться с этой задачей даже новичкам.

Снятие кассеты и переборка втулки

Втулка – одна из частей велосипедного колеса, которая требует периодического обслуживания. В среднем, заглядывать в нее нужно раз на 2000 км пробега, по срокам это 2-3 месяца активной езды. Если колесо уже скрипит и наблюдается снижение КПД вращения, иными словами, велик хуже едет, то пора снимать его и осматривать втулку.

Основная проблема со втулкой – это люфт и недостаточная смазка подшипников. Из-за нарушения посадки или повышенного трения детали начинают ускоренно изнашиваться. Если колесо давно не обслуживалось, подшипники могут вообще рассыпаться. Чтобы получить доступ к подшипникам втулки, нужно будет на время избавиться от задних звездочек.

Устройство задних скоростей снимается при помощи съемника и так называемого хлыста. Снять кассету – дело недолгое, однако придется приложить немало сил, чтобы свинтить ее с колеса. Поэтапно это выглядит так:

1. Съемник вставляется в кассетную гайку.
2. Хлыстом держится большая звезда системы, чтобы не проворачивалась.
3. При помощи гаечного ключа съемник вращается, вывинчивая шлицевую гайку.
4. Снимаем малые звезды, которые установлены сверху, аккуратно складываем их в сторону вместе с шайбами, а затем уже извлекаем саму кассету.

Демонтаж задних звезд съемником

Перед тем, как разобрать втулку, следует немного ослабить натяжение спиц. Сделать это можно при помощи круглого ключа с выбитыми лунками под разные диаметры спиц. Ослаблять нужно ненамного, достаточно четверти оборотов. Если втулку потребуется заменить, то спицы нужно раскрутить настолько, чтобы легко вытащить ее из зацеплений.

Полная замена втулки требуется, если и ось, и подшипники пришли в негодность. Однако зачастую при заклинивании втулки ось в нормальном состоянии, достаточно поменять подшипники. Нередко и то, и другое ещё будет служить верой и правдой, если их хорошо смазать. Правильная смазка не даст деталям изнашиваться при динамических нагрузках.

Переборка осевой детали колеса сопряжена с очисткой оси и подшипниковых шариков от грязи. Извлеченные детали на время нужно поместить в растворитель, затем дать высохнуть, смазать и установить на место. Подшипники в перекошенном положении нужно отрегулировать, вернув их в прямое положение. Впрочем, во время люфта детали уже неисправны, поэтому лучшим вариантом будет замена.

Задняя втулка велосипеда – ремонт

Как показывает практика, наиболее распространенной и типичной для задней втулки неисправностью выступает чрезмерная затяжка или ослабление конуса. В последнем случае придется терпеть заметный люфт заднего колеса. Напротив, перетяжка конусного механизма приведет к более тугому, затрудненному ходу двухколесного транспортного средства. Кроме того, может возникнуть хруст в подшипниках.

Что предпринять, когда причиной появления люфта является расстроенная задняя втулка велосипеда? Ремонт в данном случае будет заключаться в подтяжке конусов при помощи специальных гаечных ключей. Подходят для этого рожковые ключи на 15 и 20 мм, с помощью которых сперва отвинчиваются контргайки, а затем зажимаются либо ослабляются конуса до нужного предела.

В идеале эффект люфта при движении велосипеда должен полностью отсутствовать. Если настройка конусных механизмов задней втулки была произведена правильно, колесо станет легко вращаться без дополнительного импульса, лишь под воздействием на катафоты силы притяжения.

Нередко причиной поломки становится сгибание втулки. Чаще всего случается это в случае применения низкокачественных, недорогих деталей. Если подобное произошло, решить проблему позволит только полная замена оси на новую, более надежную.

Чтобы выполнять ремонт или плановое техническое обслуживание втулки заднего колеса было удобнее, рекомендуется заблаговременно демонтировать трещотки. Однако когда вся суть ремонта заключается в обычной подтяжке либо ослаблении конусов, прибегать к подобному действию совсем не обязательно.

В конечном итоге, чтобы избежать лишних проблем в виде длительного простоя байка и растрат на дорогостоящий ремонт, достаточно регулярно проходить ТО. Чаще всего суть обслуживания сводится к переборке механизмов, их очистке, смазке и монтажу в обратной последовательности.

Одной из главных деталей велосипедов является втулка, от качества которой зависит основная характеристика – «накатистость». Их существует огромное количество, но большую сложность вызывает задняя втулка велосипеда, устройство которой достаточно сложное.

{ ArticleToC: enabled=yes }

Различаются их по:

• устройству;
• материалу, используемому для изготовления, следовательно, и прочности;
• весу;
• размеру;
• способу изготовления.

Особенности элемента

Задняя втулка велосипеда – центральная часть заднего колеса, обеспечивающая его вращение. С помощью дропаунтов крепится к раме. У переднего колеса также есть втулка, но несколько иной конструкции. Кроме обеспечения свободного вращения, также отвечает за накат – движение без прилагаемых усилий.

По типу конструкции элементы делят на следующие разновидности:

• свободного хода без тормозного устройства;
• без свободного хода и без тормозного устройства;
• с ножным тормозом и свободным ходом.

Конструкции без тормозного устройства применяют на скоростных велосипедах. Свободный ход препятствует прокручиванию педалей при вращении колеса. Конструкции без свободного хода действуют наоборот. Их применяют в устройстве горного, шоссейного средства передвижения.

Втулки с ножным тормозом используют на «односкоростниках». Это простые дорожные, городские модели. Торможение осуществляется нажатием на педаль в обратном направлении. В результате устройство блокирует колесо. По типу делятся на барабанные и червячные. Те и другие надежны в эксплуатации, долговечны. В области задней втулки могут быть установлены дисковые тормоза.

Несмотря на различия, в целом устройство задней втулки велосипеда идентично. Она состоит из оси, контргайки, шайбы, конуса. По материалу изготовления различают алюминиевые и стальные детали. Первые легче и не боятся коррозии, но подвергаются деформации. Вторые намного прочнее, но тяжелее и могут заржаветь.

Возникновение грохота в корпусе втулки, шатания, люфта колеса при движении, плохой накатной динамики, хруста подшипников свидетельствует о поломках конструкции. Причин несколько:

• неправильная затяжка конусов при использовании подшипников типа «конус-чашка»;
• загрязнение, отсутствие смазочного вещества;
• поломки подшипника или отдельных его частей.

Как разобрать каретку

Первым делом, если ремонт осуществляется не посреди дороги, необходимо как следует вымыть все детали велосипеда, чтобы выполнить обслуживание было удобнее.

Для предотвращения риска получения травмы, требуется надёжно закрепить раму велосипеда.

Перед тем как открутить каретку, необходимо подготовить рабочее пространство: убрать лишние предметы, очистить поверхности и инструменты от пыли и грязи.

Демонтаж каретки поэтапно:

Затягивающие болты освобождают от пластиковых заглушек, слегка поддевая их отвёрткой с плоским наконечником. Они расположены на конечной части вала каретки. Используя ключ, развинчивают эти болты. Гайку, с помощью которой шатун крепится к каретке, откручивают подходящим по размеру гаечным ключом. Если такого нет – подойдёт разводной

Затем шатун отделяют от конструкции с помощью выжимки
Здесь важно действовать осторожно, без применения грубых усилий, которые могут привести к срыву резьбы. С кареточной оси снимают шатун
То место, где он крепился, тщательно протирают чистой ветошью, избавляясь от нанесённой ранее смазки и скопившейся за время использования грязи

Теперь понадобится съёмник каретки, чтобы извлечь всю конструкцию. Снимается деталь с левой стороны. Когда происходит снятие кареточного механизма, очень важно отслеживать, чтобы не было перекашивания съёмника в ходе откручивания чашек, иначе можно повредить и инструмент, и элементы конструкции. Далее из детали нужно извлечь подшипники – их поддевают плоской отвёрткой. Используя съёмник, извлекают кареточный вал.

Дополнительная информация: если велосипед укомплектован алюминиевой рамой, разборка каретки может вызвать сложности. Чтобы открутить чашки, нужно приложить большое усилие.

Одновременно с этим надо следить, чтобы не возникало чрезмерного нажима, иначе ключ может соскочить и нанести травму человеку или ущерб деталям.

В этом случае целесообразнее и безопаснее воспользоваться ключом с длинной рукояткой.

Проверка втулки.

С помощью дискообразной проволочной щётки почистите как следует резьбу на стопорном винте втулки, а также все другие детали с резьбой. Данная процедура не обязательна, но она поможет предотвратить заедание. Проверьте все компоненты, особенно собачки храповика, на наличие сколов и трещин. Собачки можно снять, потянув их назад и приподняв пружинное стопорное кольцо. Будьте предельно осторожны с этим кольцом, так как его очень легко повредить

Хотя стопорное кольцо достаточно упругое, но при осторожном обращении это не должно стать проблемой. Замените все неисправные компоненты, конечно если таковые имеются

Вам может показаться, что одна из трёх собачек отсутствует, но в действительности это не так. Существует только две собачки. Во время сборки проверьте, что вы установили собачку в правильное место и в правильном направлении. В ином случае кассетная втулка не будет вращаться.

Кроме того перед сборкой сердцевины втулки нанесите немного смазки или противозадирной пасты на резьбу стопорного винта. Закрепите сердцевину втулки тем же методом, что и при снятии стопорного винта, применяя усилие затягивание примерно в 3 кгм. При условии использования специального инструмента следует применять усилие примерно в 7 кгм. Ведь вы не хотите, чтобы втулка разболталась во время езды на велосипеде.

Не забудьте, что затягивать необходимо по часовой стрелке.

Собираем втулку

Шаг 4. На очищенную чашку втулки обильно нанесите консистентную смазку. Это не позволит подшипникам «разбегаться» в разные стороны во время установки. Установите подшипники на место.

Шаг 5. Верните один из конусов на втулку и нанесите на него смазку. Если у вас были пыльники между конусом и втулкой, верните их на место. Вставьте ось с конусом во втулку.

Шаг 6. Переверните колесо, придерживая ось с конусом, чтобы в случае чего, подшипники не отправились в свободное плаванье по вашей комнате.

Шаг 7. Повторите действия с Шага 4 (не забудьте про пыльник между конусом и втулкой) и накрутите конус на ось втулки.

Шаг 8. Закрутите конуса так, чтобы не было люфта, а затем закрепите результат контргайками. Перепроверьте, что отсутствует люфт, а ось свободно вращается во втулке

Важно! Расстояние от контргайки до конца оси втулки должно быть одинаково с обоих сторон

Вот и всё, втулка собрана и готова продолжать вас радовать своей тихой работой и отличным накатом. Конечно, затяжка контргаек требует небольшой сноровки, но приловчиться сможет каждый. Это было несложно, правда?

Видео по теме:

Особенности велосипеда с планетарной втулкой

К весьма распространённой вариации трансмиссии велосипеда относят планетарную втулку, оснащённую изнутри шестерёнчатым механизмом, изменяющим отношение передачи. Регулировка взаимного расположения и, непосредственно, зацепления шестерней производится с помощью переключателя скоростей ручкой на руле. Ввиду принципиального отличия от «звёздочной» трансмиссии эта система переключения передач имеет хороший спрос в мире велосипедов.

Приоритеты планетарной втулки

• Цепь имеет прямой ход, а ведущая и, соответственно, ведомая звёзды отличаются весьма продолжительным сроком службы. Внешне трансмиссия идентична передаче обычного синглспида.
• Защита от внешних воздействий на переключение передач обусловлена скрытостью механизма. Срок службы этого механизма значительно превышает допустимую норму эксплуатации кассет и трещоток. В планетарных велосипедах разрешается задействовать все соотношения передачи.
• В постоянном обслуживании устройства нет никакой необходимости. Его повреждение тоже маловероятно.

Обратная сторона медали планетарных втулок

• Отличаясь высоким трением и чувствительностью шестерней, планетарные велосипеды не годятся для гоночных соревнований.
• Ощутимость прибавки к весу. Однако среди планетарных втулок, некоторые трёхскоростные аналоги весят немного – до 1 кг. При езде дополнительная нагрузка на колесо довольно ощутима.
• Маловероятность самостоятельного ремонта. Встретить сервис по ремонту планетарных втулок и то довольно проблематично. Из-за одноразовости планетарки ремонт обойдётся недёшево, целесообразнее установить новый аналог.
• Довольно высокая цена. Хотя стоимость вполне оправдывается, установка нового редуктора нерациональна. Оптимальное решение – покупка готового велосипеда вместе с ней.

Для велосипеда с планетарными втулками свойственно проходить множество километров преимущественно по ровной дороге. Такой велосипед хорошо иметь для жителя населённого пункта с ровной местностью или большого города с развитой дорожной сетью. Эта вариация трансмиссии – идеальное решение для частых поездок по городу, а также при нежелании тратить время на кассеты и цепи.

Втулка

Самостоятельная сборка задней втулки требуется, как правило, в случае если вы сами решили провести техническое обслуживание – замены подшипников, в случае если это промышленные подшипники, замена смазки на насыпных подшипниках, замена звезды, чистка от грязи. В принципе, собрать ее несложно.

Имея перед собой все детали задней втулки велосипеда , убедитесь, что все детали очищены от пыли и грязи, с подшипников удалена старая смазка.

Начинать сборку этого узла нужно с того, что смазать чашки в ступице и конуса. Затем нужно вложить подшипники со стороны без ведомых звезд, если подшипники насыпные, то они должны быть полностью в смазке. Затем накладываем на подшипники конус. После этого вкладываем сторон и со стороны, где находятся звезды, при этом придерживая конус с обратной стороны. Далее аккуратно вставляем ось втулки и закручиваем ее, пока конус оси не встанет на место, оставляем небольшой люфт, после чего одеваем шайбу (кольцо) и затягиваем его контргайкой.

Снятие колес с рамы входит в обязательную процедуру технического обслуживания велосипеда. Рано или поздно колесо даже самого продвинутого байка преподнесет сюрпризы в виде деформаций обода, повреждения спиц, лопнувшей камеры или вообще всей покрышки, а также износа системы звездочек для заднего колеса.

Опытные велосипедисты приветствуют самостоятельный ремонт колес, и не случайно: дешевле, да и навыков поднаберешься. Можно обратиться и в хорошую мастерскую, где проблему решат, возможно, быстрее, но и не безвозмездно. Более того, сервис вряд ли находится под окнами дома, так что велосипед придется тащить волоком, в чем мало приятного. Чтобы этого избежать, лучше немного повозиться самому, тем более ничего сложного в колесах велика нет. Сегодня поговорим о том, как снять заднее колесо с велосипеда, отремонтировать его и правильно собрать.

Обслуживание и замена подшипников каретки

Периодическая очистка, смазка и замена изношенных деталей позволит избежать внезапных проблем с движением на велосипеде. Признаки неисправного состояния каретки:

• «зажимы» в педалях – затрудненное вращение или провороты;
• болтаются шатуны;
• хрусты.

Для снятия шатунов и кареточных чашек понадобятся специальные инструменты – съемники и внутренний шестигранный ключ. Процесс демонтажа выглядит следующим образом: 1. Перевернуть и зафиксировать велосипед.

2. Открутить гайки-фиксаторы полым ключом. Можно воспользоваться и молотком с зубилом, правда, гайки нужно выбивать аккуратно, чтобы не повредить шатуны.

3. При помощи съемника скрутить их с оси. Здесь потребуется значительное усилие.

4. Кареточным съемником вытащить чашки из стакана. Первой выкручивается чашка со стороны, противоположной звездам. Затем извлечь ось.

5. Вынуть подшипники, осмотреть и заменить поврежденные детали.

6. Очистить в керосине, установить на место и смазать. При установке внимательно следим за положением: с одной стороны подшипник ставится шариками наружу, с другой – внутрь.

После замены, очистки и смазки собрать каретку в обратном порядке. После затяжки шатунов проверить их вращение: отсутствие усилия и провороты говорят о том, что нужно подтянуть чашки, и наоборот. В этих случаях придется повторить разборку и регулировку.

Пром подшипники устанавливаются сразу, регулировка не требуется.

Разновидности и устройство втулок велосипеда

В данный момент на рынке велозапчастей встречается несколько разновидностей втулок колес велосипеда: со свободным ходом, без свободного хода (применяется на fix-байках), а также со встроенным ножным тормозом, со встроенной динамо-машиной, и так называемые планетарные втулки. В конструкциях со свободным ходом могут применяться два типа подшипников: типа конус-чашка (в основном от производителя Shimano) и промышленные подшипники. Так как втулки со свободным ходом и со встроенным тормозным механизмом являются наиболее популярными, ниже мы рассмотрим их конструкцию.

Конструкция втулок с подшипниками «конус-чашка» (насыпными)

Этот тип втулок является одним из самых распространенных по сравнению с остальными и зачастую используется на шоссейных, горных, дорожных и других видах железных коней. Он может применяться как на самых бюджетных велосипедах, так и на профессиональных байках. Приверженцем такой конструкции является фирма Shimano, которая занимается производством исключительно втулок с насыпными подшипниками (ну и планетарных втулок). По их словам конус имеет преимущество перед втулкой на промподшипниках, а именно – лучший накат. Так это или нет сказать сложно, но это и не цель данной статьи. Далее рассмотрим конструкцию типичной втулки с конусами.

Как мы видим втулка с подшипниками типа «конус-чашка» состоит из: корпуса, оси, чашек, шариков, пыльников, конусных гаек, шайб, пыльников, контргаек (и барабана, если мы рассматриваем заднюю втулку).

Устройство втулки велосипеда на промподшипниках

Конструкция данного типа втулок очень схожа с предыдущей, за исключением использования промподшипников вместо насыпных шариков. Из-за этого у нее отсутствуют такие компоненты как шарики и конусные гайки, а подшипник представляет собой цельную конструкцию. К плюсам можно отнести простоту сборки и разборки, а также ненадобность настройки затяжки конусов. Данный тип втулок также может использоваться практически на всех разновидностях велосипедов.

Конструкция задней втулки с тормозным механизмом

Данную разновидность втулок устанавливают в основном на односкоростные городские велосипеды. Главной ее особенностью является тормоз, который установлен внутри ее корпуса и приводится в действие движением педалей назад. За счет этого она немного крупнее и тяжелее своих конкурентов. Ниже мы приведем картинку с конструкцией этой втулки.

Планетарные и динамовтулки

Планетарные втулки велосипеда очень похожи на маленькую КПП от автомобиля и имеют сложную конструкцию и плотную компоновку деталей. Внутри данной конструкции множество шестерней, при помощи которых осуществляется переключение скоростей. Сложные в ремонте и обслуживании. Часто могут использоваться на городских складных велосипедах.

Втулки с динамкой внутри корпуса представляют из себя, грубо говоря, маленький генератор от которого можно запитывать различные электроприборы велосипеда. Например, это могут быть осветительные фонари. В основном динамка располагается внутри передней втулки городского или дорожного велосипеда.

Разбираем корпус, очищаем его и смазываем

https://youtube.com/watch?v=NlfDi2U_vOY%3F

Чтобы последующая сборка колеса состоялась, ремонтные работы лучше проводить на заспицованной втулке. Демонтаж безтормозной втулки проводится в несколько этапов:

1. Извлечение съёмником или хлыстом кассеты с осевого элемента.
2. Размыкание стопорного кольца.
3. Извлечение шайб и насыпных подшипников (промподшипников). Ставим акцент на законном их месте, чтобы затем правильно собрать детали.
4. Осмотр подшипниковых повреждений. Изношенные элементы заменяем новыми аналогами, пригодными для дальнейшей очистки растворителем от грязных примесей.
5. Извлечение оси полностью.
6. Очищение корпуса от грязных примесей. Протирка каждой внутренней полости выполняется только мягкой тряпичной салфеткой.
7. Последовательная смазка всех деталей. Последовательность очень важна для обратной установки. Сначала распределяется небольшое количество смазки по стенкам корпуса. Несколько обильнее пропитываются подшипники.
8. Завершаем весь процесс установкой стопора и затяжкой втулки с помощью крепёжных гаек.
