Правильная установка крыльев на велосипед

Установка тыльного брызговика

Заднее крыло на велосипед установить немного сложнее. Полноразмерный болотник на конце может крепиться к раме или иметь быстросъемный хомут для подседельной трубы. Последний более универсален и подходит практически под все велосипеды, а для монтажа не требуется снимать колесо. Также почти все современные болотники имеют регулируемые дуги для большей универсальности. Поэтому полноразмерные крылья для велосипеда 26” могут подойти и на 28” колеса.

Чтобы установить болотник:

Пропустите его между задними перьями вниз, пока он не упрется скобой в перемычку на раме.
Если в ней есть резьба, просто наживите болт, в противном случае вставьте сквозной болт, шайбу и наживите гайку.
Как и в первом случае, прикрутите дуги к раме.
Прикрутите/защелкните хомут на подседельной трубе или прикрутите конец к раме.
Отрегулируйте болотник по высоте относительно рамы и затяните все болты.
Верните колесо на место и перепроверьте тормоза, если потребуется.

Готово, вы установили оба крыла и теперь полностью защищены от грязи.

Типы крыльев

Крылья бывают полноразмерные и складные.

Какие именно использовать зависит от следующих факторов:

Погодные условия;
Особенности маршрутов;
Внешний вид.

На наш взгляд, материал крыльев не так важен и относится этот фактор скорей к внешнему виду, нежели к степени защиты. Безусловно, для некоторых также важны такие факторы, как вес и аэродинамика, но эта категория людей едва ли обратится за информацией к данной статье.

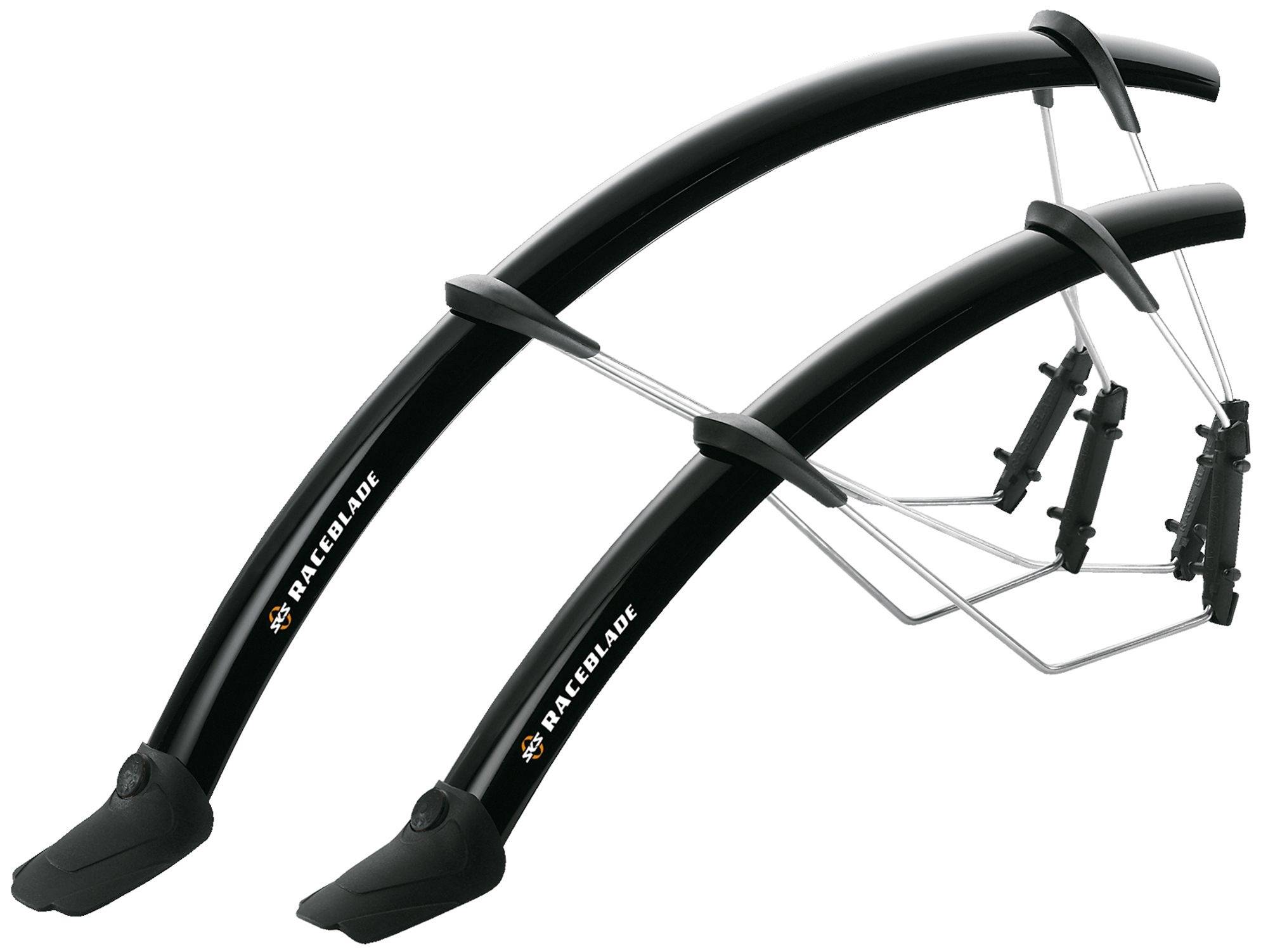

Полноразмерные

Это основательные крылья, которые чаще идут парой: переднее и заднее. Иногда также дополняются накладкой на нижнюю часть рамы для большой защиты.

Несмотря на всю серьезность они могут быть быстросъемными. Скорей всего, для таких крыльев вам даже не потребуется инструмент. Очень хорошо, когда крылья снабжаются дополнительным брызговиком, как, например, эти.

Не стоит считать, что полноразмерные крылья однозначно портят внешний вид велосипеда: некоторые из них наоборот способны его улучшить, а какие-то и вовсе завершить образ.

Складные

Отличный вариант для тех, кому повезло с погодой и тех, кто не хочет навсегда связывать образ своего велосипеда с каким то дополнительными элементами.

Наиболее точным объяснением всей сути подобных крыльев является модель под названием Ass Saver. Подобные крылья действительно готовы спасти вашу пятую точку от брызг и незначительного количества грязи, не нарушив при этом clean look.

Не все модели складных крыльев можно рекомендовать для постоянной езды по пересеченной местности или в условиях обильных осадков сложно.

Однако, в городе подобное крыло может стать основным практически в любое время года и в любую погоду. Крыло Musguard или Plume Mudguard в комплекте с накладкой на раму становится вполне достойным подспорьем полноразмерным вариантам. Крыло от компании Plume было одобрено велосипедным сообществом еще до появления в магазинах: в 2013 году 1446 человек поддержали проект на Kickstarter, что помогло успешно проекту успешно запуститься. Также данное крыло вполне можно назвать невидимкой — оно крепится под седлом и разворачивается лишь в случае необходимости.

Никто не мешает вам комбинировать два типа крыльев — использовать для защиты спереди накладку на раму, а сзади разместить более надежное крыло.

Плюсов у складных крыльев достаточно много:

Вес (крылья изготавливаются из тонкого пластика);
Цена (за редким исключением цена значительно ниже полноразмерных);
Опциональность (захотели — сняли и положили в рюкзак или закрепили на раму);
Простота крепления (фиксируются на раме или под седлом без инструментов);
Эстетичность (можно отнести к пункту выше: как только почувствовали, что внешний вид велосипеда не радует, сняли и убрали);
Универсальность размеров (можно сказать, что one size fits all, а для особых случаев есть широкая версия).

А еще подобные крылья можно изготовить самостоятельно из офисных принадлежностей и даже пластиковой бутылки, выкройки и инструкции легко можно найти в интернете.

А нужны ли вообще крылья или нет? Кроме вас на этот вопрос никто не ответит. Все зависит от множества факторов. Если вы не живете в Финиксе или Юме (самые солнечные города мира), то какое-то минимальное крыло все же рекомендуем иметь для обеспечения достаточного уровня чистоты и сухости. На изображении ниже два велосипеда примерно одного периода — у одного из них нет и намека на крылья, на втором же два вполне традиционных полноразмерных крыла.

Осмелимся предположить, что велосипеды использовались для разных целей, которые и определяли необходимость крыльев, седла с амортизатором или огромного переднего колеса.

Определимся с размером

Крылья для велосипеда подбираются в зависимости от:

размера колеса;
ширины покрышки;
типа рамы.

Большинство крыльев универсальные, т. е. одновременно могут быть установлены на колеса 24/26/27,5/28/29. В природе встречаются и выдвижные крылья, но как показывает практика, такая конструкция не очень удачна. Чем шире колеса, тем шире болотник, а чем шире болотник, тем лучше защищает. Стандартная ширина – около 60 мм. На фэтбайки обычно защиту не ставят.

Крепление крыльев на велосипед также имеет несколько разновидностей. Задние:

На подседельный штырь/трубу.
На специально выделенную перемычку на раме и дуге. Подходит только для рам, поддерживающих такую возможность.
С помощью эксцентрика подседельного зажима.

Типы крепления переднего крыла:

На шток при помощи распорной гайки.
На гориллу или корону вилки и дуги. Только для жестких вилок.
На ноги вилки при помощи ремешков.

Способы крепления

Установка на велосипед крыльев — дело непростое, требующее определенных знаний и умений. Способ крепления зависит от марки велосипеда и его предназначения. Также играет роль тип крыла. Методы фиксации спереди и сзади могут отличаться.

Рекомендуемый тип крыла

Особенности крепления спереди и сзади

Все виды маунтинбайков

Спереди практикуется крепление в одной точке, за исключением конструкции с усами из проволоки. Сзади привинчиваются к трубе под седлом и раме

Любая марка гибридного велосипеда

Присоединяются к вилке (спереди, под болт отражателя) и к перьям (сзади, в четырех местах, при помощи болтов и хомутов)

Все разновидности прогулочного велосипеда

Спереди надо закрепить на нижнюю часть рамы. Сзади — на трубу под седлом. Для фиксации используются болты

Профессиональные спортивные модификации моделей Stels, Cube Touring

В передней части помещаются в шток вилки при помощи распорки. Чтобы поставить крылья задние, их пристегивают ремнем к подседельному стержню

Быстросъемные крылья можно дополнить щитками для защиты от грязи. Полноразмерные изделия не нуждаются в улучшении защитных свойств. Для сохранности вилки можно использовать специальные пыльники из неопрена.

При выборе крыльев надо отдать предпочтение моделям, к которым прилагается подробная инструкция по установке. Желательно дополнительное наличие графической схемы. Китайские изделия в большинстве случаев поступают в продажу без сопроводительных текстов, поэтому с монтажом могут возникнуть сложности.

Кто и почему выступает против установки крыльев

Спортивные велосипеды редко оборудуются крыльями, так как для профи очень важен каждый грамм. К тому же мнению зачастую приходят и механики, обслуживающие байки. Ссылаются они в основном на то, что при дополнительном оборудовании затрачивается больше средств и времени на техническое обслуживание

Подобные решения во власти лишь владельца этого вида транспорта, так как кому-то важно быть защищенным от грязи и брызг, а кому-то все же вес конструкции важнее

Какие бывают виды крыльев

При широком ассортименте аксессуаров и комплектующих, наивно полагать, что видов крыльев мало. Но все же, следует выделить несколько основных групп, позабыв обо всем разнообразии компаний-производителей. Итак, крылья бывают:

Стандартные по размеру – самые «древние», так как их выход совпадает с появлением первых велосипедов. Их еще называют полноразмерными. Считаются надежной защитой, а материал, из которого они изготавливаются, как правило, металл.
Спортивные, получившие свое название из-за особой формы. Они не закрывают все колесо, ограничиваясь лишь верхней частью. Их изготавливают в основном из пластика, гибкого и эластичного материала, выдерживающего необходимые нагрузки. Но при этом, их слабость состоит в креплении (в виде одного крепежного болта). Живут такие брызговики до тех пор, пока не ломается крепление.
Для защиты штока и рулевой колонки существует отдельный вид защиты – щитки-болотники. Их предпочитают любители горных велосипедов.

Естественно, каждый из видов имеет свои подвиды, но это важно лишь для истинных профессионалов. Любителям и новичкам такая информация ни к чему, так как подвидов существует ровно столько, сколько и компаний-производителей (тысячи, если говорить проще)

Определимся с размером

Крылья для велосипеда подбираются в зависимости от:

размера колеса;
ширины покрышки;
типа рамы.

Большинство крыльев универсальные, т. е. одновременно могут быть установлены на колеса 24/26/27,5/28/29. В природе встречаются и выдвижные крылья, но как показывает практика, такая конструкция не очень удачна. Чем шире колеса, тем шире болотник, а чем шире болотник, тем лучше защищает. Стандартная ширина – около 60 мм. На фэтбайки обычно защиту не ставят.

Крепление крыльев на велосипед также имеет несколько разновидностей. Задние:

На подседельный штырь/трубу.
На специально выделенную перемычку на раме и дуге. Подходит только для рам, поддерживающих такую возможность.
С помощью эксцентрика подседельного зажима.

Типы крепления переднего крыла:

На шток при помощи распорной гайки.
На гориллу или корону вилки и дуги. Только для жестких вилок.
На ноги вилки при помощи ремешков.

Второй вариант – алюминиевые крылья

Этот вариант посложнее, но зато они получаются знатные, довольно качественные и привлекательного вида.

Делаем алюминиевые крылья для велосипеда

Материалы, используемые в самодельных крыльях: алюминиевая полоса примерно семь сантиметров шириной. Длину выберите произвольную, зависит от диаметра колеса и ваших предпочтений. Толщина не меньше 3 мм, иначе крыло будет слишком мягким. Стальная проволока диаметром 3 мм и болтики М5 для крепления на велосипед.

Вид сверху

Сначала нужно сделать шаблон из картона, чтобы не переделывать потом уже готовые алюминиевые детали. Я сделал обычную дугообразную форму, но вы можете сделать по своему усмотрению, зависит от вашей фантазии. Сразу желательно разметить отверстия под будущее крепление.По одному отверстию нужно сделать там, где крыло будет крепиться возле каретки и возле подседельного штыря. Для дополнительного крепления проволокой нужно просверлить ещё четыре отверстия. Два отступив сантиметров десять от края, и два посередине между краем и отверстием возле подсидельного штыря.

Используем проволоку

Когда убедились, что шаблон идеально подходит к велосипеду, можно приступать к разметке на алюминии. Чертить на алюминии можно маркером или процарапать обычным гвоздём. Выпиливаем заготовку или вырезаем хорошими ножницами по металлу. После этого сверлим отверстия в отмеченных местах. Для того, чтобы убрать заусенцы, оставшиеся после сверления и обрезки, зачищаем наждачной шкуркой. После обработки приступаем к изгибу крыла. Можно согнуть полосу прямо по колесу, а потом вручную подправить.На конце крыла полоску можно немного отогнуть, получится брызговик. После этого отрезаем два куска стальной проволоки по длине примерно 2,5 радиуса колеса. Продеваем её в крыло как показано на фото.

Крепление крыла

Сначала снаружи крыла, потом изнутри наружу. На этом этапе возможно придётся повозиться, по крайней мере у меня с первого раза не получилось. Но лучше пару раз переделать, но остаться довольным конечным результатом.

Под петли подлаживаем шайбы

Теперь снимаем колесо с велосипеда, иначе крыло не поставить. Прикручиваем болтами два первых отверстия, а концы проволоки загибаем в петли. Крепить будем на проушины, предназначенные под багажник. Не забудьте подложить шайбы, чтобы не поцарапать краску велосипеда. Ставим обратно колесо и проверяем, чтобы нигде ничего не цепляло и не мешало. По этой же технологии можно сделать и переднее крыло.

Установка

Мобильные варианты этой детали установить достаточно легко, а вот процесс крепления стационарных требует особенно пристального внимания. Перед началом работы необходимо отключить ободные тормоза, что позволит прикрепить заднее крыло без проблем. Затем вынимается винт, расположенный под сиденьем и нужно поставить элемент на штырь подседельный. Переднее крыло легко крепится болтом к месту у короны вилки

Важно рассчитать силу, с которой закручиваются болты. Если затянуть чересчур сильно, то крепеж может повредиться и прийти в негодность, в противоположном варианте — оно будет свободно болтаться и мешать езде

Чаще всего не выбирается вариант установки одной детали, эффективнее поставить полностью пару. Таким образом обеспечится лучшая защита от брызг и грязи. Если планируется установить багажник, то необходимо сначала поставить заднее крыло. В случае с уже установленным багажником его нужно снять.

Инструменты, которые понадобятся:

Гайки;
Винты;
Отвертки;
Ключи, подходящие по размеру.

Теперь вопрос о том, как установить крылья на велосипед типа дорожный или шоссейный, решен. Выбрать подходящий вариант несложно, ведь современные производители выпускают достаточный ассортимент подобных приспособлений. Также можно изготовить крылья и самостоятельно, но это достаточно трудоемкий процесс. Правильная установка обеспечит функциональность детали и не сделает ее бесполезной, утяжеляющей велосипед.

Крылья для туристических велосипедов

Полноразмерные крылья велосипеда представляют собой пластиковые или металлические дуги, которые закрывают колесо примерно до середины по горизонтали. Могут крепиться двумя или одной дугой. На рынке можно встретить универсальные модели, которые регулируются по высоте для обеспечения максимальной защиты от грязи.

Такие крылья для велосипеда охватывают как минимум четверть колеса и очень хорошо защищают от грязи. Устанавливаются на туристические и гибридные велосипеды с покрышками не шире 1,95”, но встречаются модели и для горных байков.

Предположим, что ваша рама и вилка позволяют монтаж болотников. В таком случае вам потребуется отвертка и/или ключ 10 мм. Чтобы прикрутить дуги – ключ на 8 или шестигранник на 4. Прикрепить переднее крыло очень просто:

Прислоните переднее крыло скобой к отверстию в короне вилки или на горилле, если вилка с амортизатором.
Вставьте крепежный болт из комплекта, шайбу и наживите гайку. Если в горилле есть резьба, то просто наживите болт.
Как можно заметить, дуги уже практически встали на свои места, и их нужно только затянуть. Все современные вилки имеют резьбу в ушках для дуг. Поэтому просто прикрутите обе дуги.
Отрегулируйте болотник по высоте, чтобы он был как можно ниже и ближе к покрышке, но не задевал ее.
Затяните болты до конца.

Разновидности крыльев

Велосипедные крылья бывают разной формы и размера. Специфика изделия зависит от того, для какой именно модели транспорта оно предназначено. К основным разновидностям относятся:

Пройдите опрос

крылья быстросъемные;
полноразмерные;
шоссейные;
щитки.

Некоторые любители спорта утверждают, что крылья негативно влияют на внешний вид велосипеда. Также распространено мнение, что они плохо влияют на аэродинамические свойства транспорта. Однако в плохую погоду эти приспособления защищают спину ездока от брызг грязи, поэтому являются незаменимыми при езде осенью.

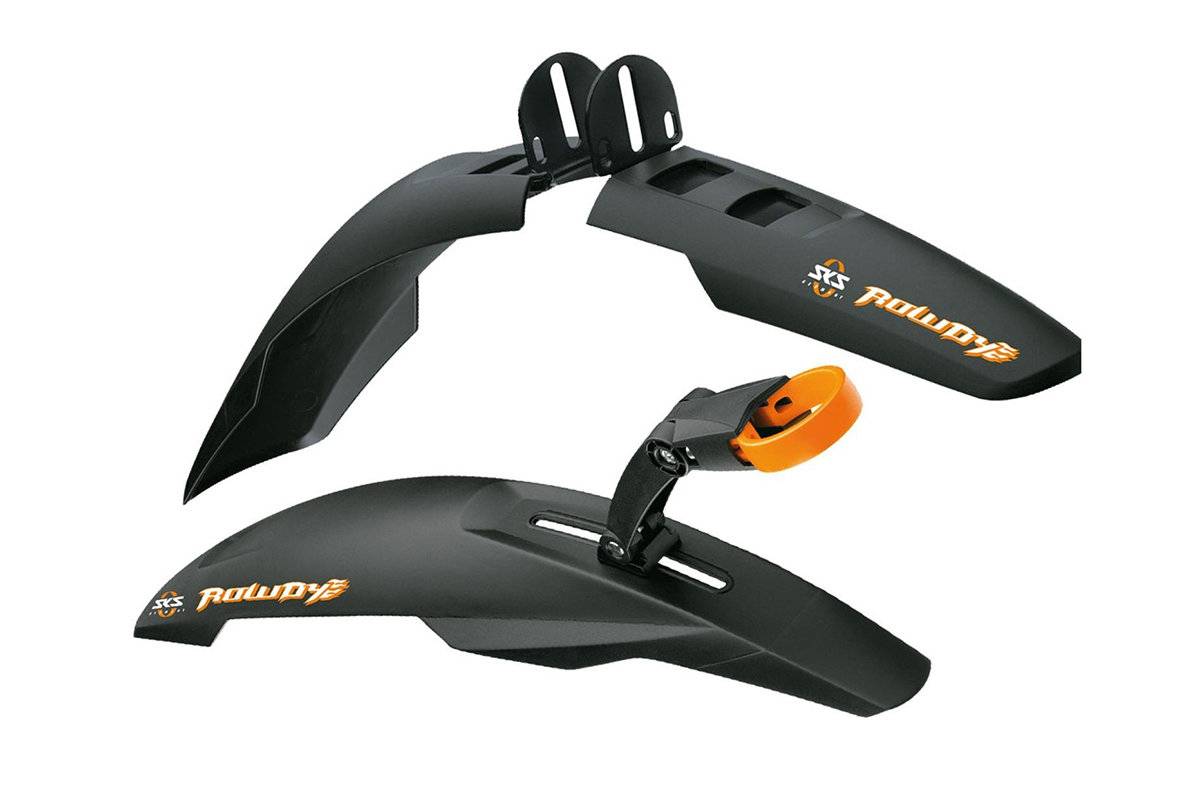

Быстросъемные

Делаются из пластика, фиксируются на раме при помощи специального зажима. Располагаются далеко от колеса, поэтому не являются надежной защитой от воды во время сильного дождя. Из плюсов следует отметить, что такие крылья легко демонтируются; к тому же, их сложно забить грязью.
