Как снять кассету велосипеда
Прежде всего, нужно подготовить необходимый инструмент:
- съемник стопорного кольца кассеты;
- «хлыст» — специальный ключ, к которому прикреплена велосипедная цепь (фрагмент);
- разводной ключ.
Можно, конечно, обойтись и без указанного специфического инструмента. Причем, таких способов 2 и оба «сработают» на 100%:
- Садимся на велосипед и едем в ближайший специализированный магазин велозапчастей и инструмента, приобретаем необходимые ключи и съемники.
- Снимаем кассету с помощью отверток, молотка и различных ключей – поставленная задача будет решена, но вот кассету, да и часть других механизмов велосипеда, придется выбросить.
Обязательно подготовьте зону с ровной поверхностью, которая должна быть в пределах вытянутой руки от велосипеда – именно так можно будет сохранить и не потерять все детали велосипедной кассеты.
Пошаговая инструкция по снятию кассеты:
Колесо велосипеда снимается, устанавливается специальный съемник
Нужно обратить внимание на правильность установки этого инструмента: его шлицы должны полностью войти в пазы стопорного кольца.
В руки берется ключ «хлыст», накладывается на звездочку таким образом, чтобы фрагмент велосипедной цепи на ключе находился на зубьях звездочки. Обращаем внимание на то, что ручка «хлыста» должна находиться справа от кассеты, фрагмент цепи инструмента – вверху.
На съемник кассеты накладывается разводной ключ и проворачивается против часовой стрелки
Одновременно с этим движением необходимо крепко удерживать в зафиксированном положении ключ «хлыст» — таким образом, блокируются движения/прокручивания звездочки.Обратите внимание: в некоторых случаях цепь при таком процессе может соскакивать, что означает сильную изношенность звездочек кассеты или поломку ключа «хлыст». Специалисты рекомендуют накинуть «хлыст» на большую звездочку – можно получить необходимый эффект фиксации.
Стопорное кольцо откручивается полностью, кассета снимается.
Обязательно следите за тем, чтобы снятая кассета, а также звездочки и все крепежные элементы располагались в съемном виде ровно в том порядке, в котором они были в исходном варианте.
После снятия кассеты можно приступать к ее очистке и смазке – эти процедуры входят в число обязательных для регулярного сервисного обслуживания двухколесного транспортного средства.
Немного о стандартах
На велосипедах разных классов логично устанавливать велосипедные шатуны и каретки разных стандартов. На данный момент популярны следующие типы кареточного узла:

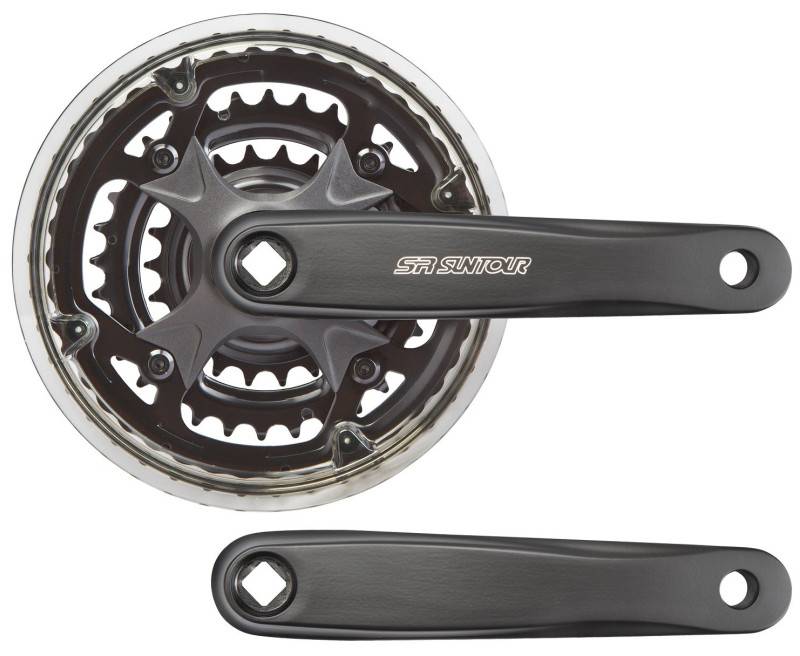

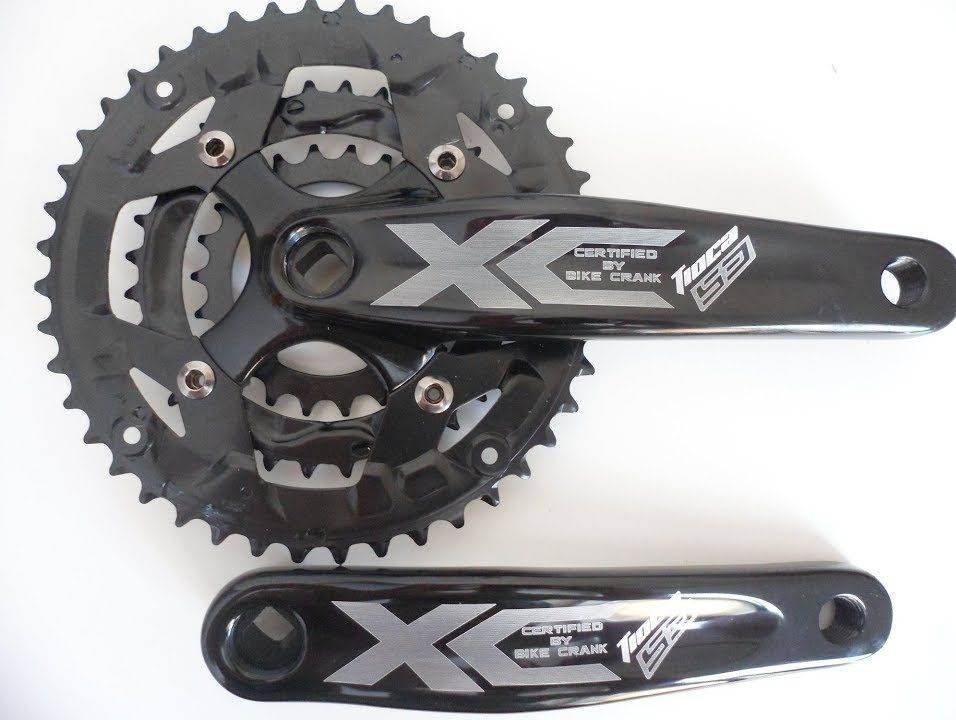

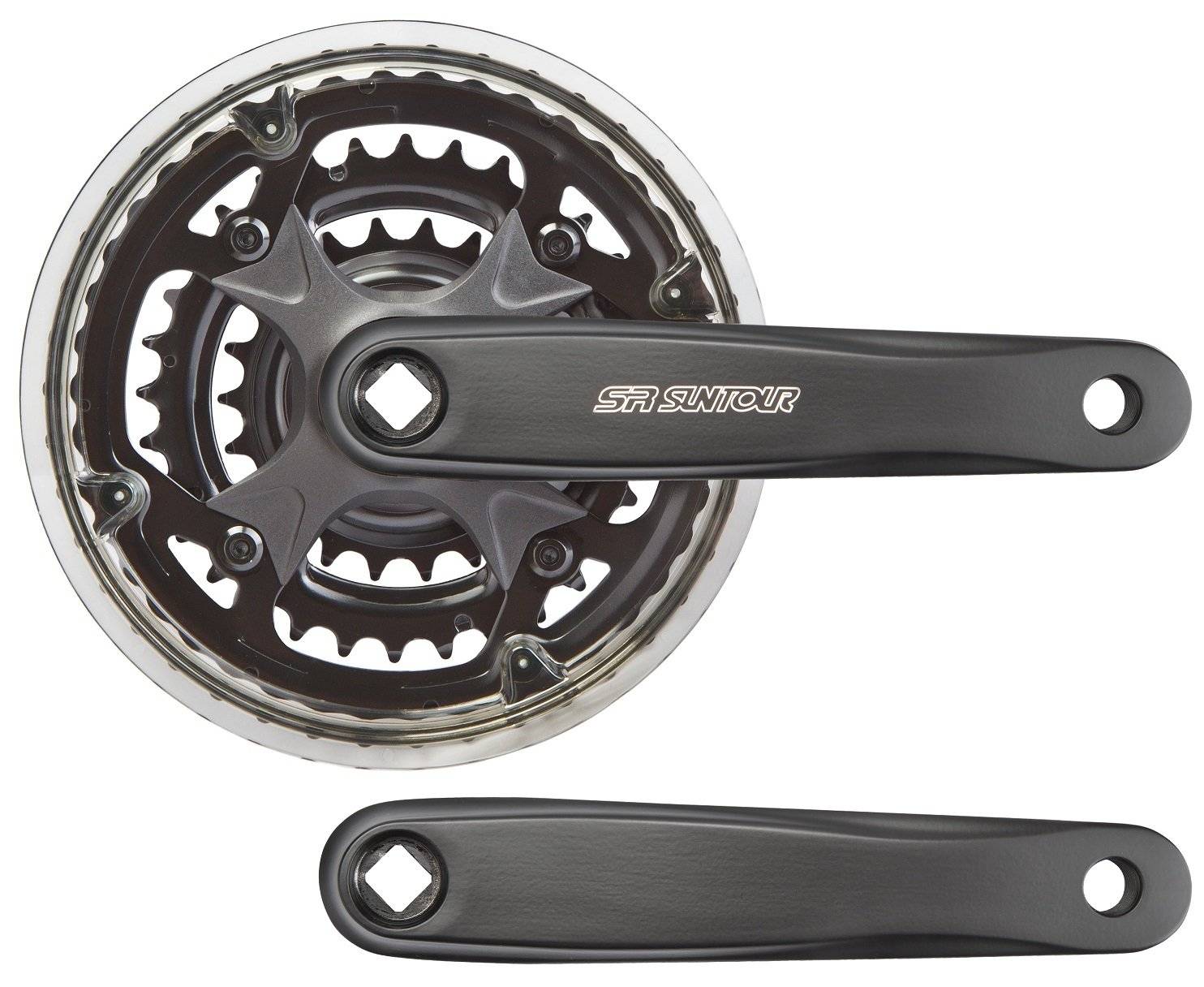

- Стандартное крепление под квадрат – старый вид, устанавливающийся на бюджетные велосипеды.
- Octalink, придуманный Shimano. Имеет несколько подвидов, в том числе и очень схожие по конструкции стандарты других производителей. По сути, является некой разновидностью «квадратных» кареток, но имеет переработанную конструкцию вала и видоизмененные шлицы.
- Hallowtech II считается лучшим вариантом по соотношению жесткость/вес, но стоит дороже остальных. Также придуманный компанией Shimano.
На старых велосипедах распространенным видом крепления были клинья. Проблем с такой системой было довольно много, из-за чего она и осталась в прошлом веке. Сейчас их практически не выпускают, и даже самые бюджетные велосипеды комплектуются каретками с квадратным валом.
Описание технологии снятия
Существует несколько вариантов демонтажа шатунов. Чаще всего пользователи работают со съемником — это проще и быстрее. Если его не оказалось в наличии, стоит ознакомиться с инструкциями по демонтажу без данного инструмента.
Со съемником
Процесс демонтажа шатуна велосипеда своими руками нужно осуществлять в следующем порядке:
Открутить заглушку-пыльник (иногда достаточно вытащить его при помощи отвертки — на нем нет резьбы).
Открутить болт/гайку, которая крепит элемент к каретке, и вытащить шайбу, если она там имеется. Заранее приготовить накидной ключ (как правило, на 14) или шестигранник на 8 (если квадратное соединение), шестигранник на 10 (если шлицевое крепление).
Взять в руки съемник шатунов велосипеда и вывернуть внутренний винт до конца. Если предусмотрена квадратная фиксация, потребуется снять переходник-накладку (если она на ключе), если шлицевое крепление, то эта накладка-переходник понадобится
Это важно, поскольку часто мастера не снимают переходник и упираются в сам шатун, но не в ось. Дергая деталь, они срывают резьбу.
Ввинтить инструмент в шатун
Он закручивается до конца, иначе может сорваться и сломать резьбу.
Закрутить внутренний винт, для этого стоит использовать гаечный ключ. Он заворачивается по часовой стрелке — будем заметно, как шатун постепенно сдвигается с мертвой точки.
После такого снятия съемник скручивается с детали.
Не следует переусердствовать, иначе есть риск сорвать резьбу или испортить ключ для снятия шатунов на велосипедах — это заметно усложнит работы. Рекомендуется залить соединение смазкой и попробовать заново.
Без ключа
Перед тем как снять без съемника шатун на велосипеде, стоит оговориться: использование ключа — самый эффективный метод. Однако инструмента может не быть под рукой, потому мастеру придется проявить умения. Во время езды в крепление может попадать мусор, который из-за нагрузок на деталь прессуется и прилипает. Способы, как снять шатуны с велосипеда без съемника:
Открутить болт/гайку, которая фиксирует элемент, проехать небольшое расстояние. Это поможет проще разобрать деталь, чтобы произвести замену или регулировку. Однако шансов, что элемент отвалится самостоятельно, не много. Его рекомендуется залить кипятком, тогда все лишние скопления отмокнут, что поможет проще снять изделие. Горячая вода полезна и при разборке педалей — главное, не забыть, в какую сторону крутить (на левой педали — левая резьба, на правой — правая). Другой способ повысить шансы — обработать крепление смазкой (WD-40) со всех сторон, затем прокатиться
Важно максимально быстро ездить, чтобы нагрузить велосипедные шатуны.
Взять болгарку и сделать надпил на втулке детали. Потом при помощи прибоя, молотка добить изделие
После этого действия элемент остается только выбросить — на велосипед придется подобрать и установить новую деталь.
Эффективнее всего не придумывать методы, а все же приобрести съемник и поменять элемент с его помощью. Ремонт получится проще и быстрее.
Любителям ездить на велосипедах также стоит узнать про демонтаж моделей с клином. Это самое примитивное крепление из возможных. Многие знакомы с ним с детских лет — оно встречалось на советских и российских байках модели «Десна». Сегодня клин применяется только на велосипедах из дешевого ценового сегмента. Демонтировать такие детали легко — достаточно открутить гайку, выбить элемент (во время удара лучше подставить дощечку, чтобы не повредить его, иначе потребуется замена на новый).
Когда шатун будет устанавливаться на место, то его важно правильно сориентировать и жестко зафиксировать. Если будет люфт, что клин и ось повредятся при езде
Однако чрезмерное усилие не нужно, иначе это также приведет к поломке.
Если спешить некуда
Допустим, вы купили новые шатуны и хотите заменить их, но старые еще могут протянуть несколько дней. В таком случае можно попробовать следующий способ:
- Открутите крепежные болты каретки.
- Набрызгайте в место контакта любую проникающую смазку.
- Отправляйтесь на велопрогулку, не вкручивая болты.
Есть шанс, что от частых вибраций шатуны сами сойдут с вала. Будьте осторожны, если они слетят в момент прыжка, будет крайне неприятно.
Наименьшее количество проблем доставляет стандарт Hollowtech II. Для того чтобы снять шатуны, потребуется лишь шестигранник 5 мм, специальный ключ для этого стандарта, который запросто заменяется шестигранником на 10-11 мм, и немного усилия, если система прикипела к подшипникам. Справиться с этим под силу даже ребенку.
Если спешить некуда
Допустим, вы купили новые шатуны и хотите заменить их, но старые еще могут протянуть несколько дней. В таком случае можно попробовать следующий способ:
- Открутите крепежные болты каретки.
- Набрызгайте в место контакта любую проникающую смазку.
- Отправляйтесь на велопрогулку, не вкручивая болты.
Есть шанс, что от частых вибраций шатуны сами сойдут с вала. Будьте осторожны, если они слетят в момент прыжка, будет крайне неприятно.
Наименьшее количество проблем доставляет стандарт Hollowtech II. Для того чтобы снять шатуны, потребуется лишь шестигранник 5 мм, специальный ключ для этого стандарта, который запросто заменяется шестигранником на 10-11 мм, и немного усилия, если система прикипела к подшипникам. Справиться с этим под силу даже ребенку.
Болт с сорванными гранями
Сейчас мы разберемся, как же как выкрутить болт с сорванными гранями. Как правило, причины этой беды кроются в том, что:
- Детали, которые держал болтик, оказались смещены неестественным образом. Это приводит к его зажиманию и порче.
- Сам болтик при закручивании был сильно затянут.
- Инструмент, которым его затягивали, был не того размера и использовались подручные средства (отвертки или стамески часто подкладывают в ключи большего размера при отсутствии подходящих маленького).
Перед тем, как выкрутить сорванный болтик или гайку, нужно провести некоторую подготовку. Это позволит вам потратить меньше времени и усилий, а порой и сберечь дорогостоящее оборудование.
Последовательность действий
- Покрыть соединение жидкостью, которая поможет откручиванию. Такой жидкостью может случить знаменитая WD-40, тормозная жидкость или керосин. Не торопитесь, дайте жидкости сделать своё дело. Как показывает практика, минут на тридцать, а то и час можно смело оставлять деталь в покое.
- Возьмите любой подручный инструмент и легонько, не сильно, постучите по метизу со всех доступных сторон. Ваша цель, в данном случае, не запустить болтом как шариком для гольфа, а всего лишь слегка расшатать его на месте его крепления. Во время выполнения данного мероприятия есть опасность повредить резьбу, так что соизмеряйте силу и замах.
- Если есть возможность и пространство, попробуйте нагреть болтик. Для этого подойдет газовая горелка. Убедитесь в отсутствии возле рабочего места легковоспламеняющихся жидкостей и предметов. Убедитесь также перед началом прогрева, что в случае непредвиденной ситуации вам есть куда отступать. Не прогревайте деталь открытым огнем в закрытых помещениях. Лучше открыть ворота или переместить болтик на воздух. Опаленные таким способом ржавчина и жир превратятся в пепел, и перестанут препятствовать откручиванию болтика.
Однако часто случается, что заклинивает именно тот винтик, к которому никак не подобраться с горелкой или инструментом для простукивания. В этом сложном случае следует болгаркой или любым подручным инструментом типа зубила сделать на сохранившейся шляпке глубокий пропил. Он и станет той зацепкой, которая позволит вытащить весь болт.
Теперь можно, зацепившись за этот выступ, попробовать открутить неподдающийся шуруп. Упритесь в выемку отверткой, и совершая легкие удары по ее рукоятке молотков в сторону откручивания (не по часовой стрелке), потихоньку проворачивайте болт.
Повредился шлиц на фиксирующем болте или срезались грани гайки
Это довольно существенная проблема, о которой, наверное, стоило сказать с самого начала. Если вы по «счастливой» случайности испортили шлиц на болте, который фиксирует шатун на его месте, вам предстоит множество радостных приключений.
Когда вам нужно снять шатун с каретки велосипеда, то в первую очередь следует открутить фиксирующие болты. Когда шатуны работают, они всегда имеют некоторый микролюфт (особенно шатуны на квадрате). Это микродвижение постоянно закручивает болт фиксации шатуна. Правый шатун закручивает болт, а левый раскручивает. Поэтому, шатун со звездочками намного сложнее открутить. Если при откручивании вы обнаружили, что болт не идёт, то не нужно торопиться.
Шатуны фиксируются или шестигранным болтом, или гайкой, или самым обычным болтом. Больше всего риск сорвать грани у шестигранного болта. Поспешные действия и использование заваленного шестигранника увеличивают этот риск. Поэтому, всегда аккуратно и тщательно фиксируйте любой ключ, прежде чем приложить усилия. Если винт не сдаётся, используйте WD-40 и аналогичные средства. Примените увеличенный рычаг и плавно, без рывков выкручивайте болт миллиметр за миллиметром.
Винт можно немножко разогреть (опять-таки, очень аккуратно) или вколотить туда торкс на большой размер.
Если вам посчастливилось сорвать шлиц, то придётся высверливать болт.
Как высверливать болт?
Это довольно сложная процедура, требующая определенных навыков. Строго по центру болта делается насечка керном. Дальше тонким сверлом на небольшой скорости начинаете рассверливаться отверстие строго в центре. Если сверло уплывает, то всеми силами возвращаете его к центру, помогая керном. Когда готово центральное отверстие его нужно расширять. Постепенно увеличиваем диаметры свёрел. Следите за соосностью. Если взять сверло большего диаметра и сверлить им, то отверстие опять-таки может уплыть. Когда диаметр сверла будет уже сопоставим с диаметром фиксирующего болта, попробуйте вбить в отверстие отвертку и выкрутить болт так. Если этого не получилось сделать, то сверлите опять большим диаметром. Когда до нитки резьбы на посадке останется около 1 мм, нужно просто выковырять остатки болта стамеской или керном. От него останется лишь тонкая фольга. Будьте внимательны, и не сосверлите резьбу.
Иногда выручает обсверлить болт таким образом, чтобы шатун мог слететь с каретки. Тогда остаток болта можно выкрутить тисками или газовым ключом.
Если же ваши шатуны фиксируются гайкой, то пусть это и устаревшая модель, но вам повезло чуточку больше.
Извлечение винта
Немало хлопот доставляют винты с сорванными гранями. Открутить такие винты непросто, но есть несколько способов, позволяющих решить эту задачу. Для того чтобы их легче было отвернуть, нужно сделать те же подготовительные мероприятия, что и для болтов.
В самом просто случае, когда винт выступает над поверхностью, можно попробовать ухватиться за него плоскогубцами, кусачками или другим подобным инструментом и таким способом выкрутить его. Но чаще всего ухватиться не за что. Тогда можно попробовать следующие методы:
- Иногда выручает использование тонкой резины, например, от воздушного шарика. Кусочек такой резины кладут сверху винта и откручивают, прижимая отвёртку через неё. Это позволяет усилить трение и избежать проскальзывания отвёртки.
- Винт с фигурной головкой можно переделать под плоскую отвёртку, пропилив паз ножовкой.
- Для того чтобы решить проблему проскальзывания отвёртки, можно применить клей на основе цианоакрила, такой клей быстро сохнет и качественно скрепляет металлические поверхности. Процедура несложная: винт и отвёртку обезжиривают, на головку винта наносят клей и прижимают к ней отвёртку, соблюдая соосность. Для ускорения схватывания клея его можно посыпать содой. Дождитесь полного затвердения клея и пробуйте откручивать винт.
Для того чтобы в дальнейшем избежать подобных проблем, перед сборкой обновите все резьбовые соединения лерками или метчиками. Замените весь крепёж с повреждениями. Обязательно смазывайте резьбу и крепёж в целом. Лучше всего для этих целей использовать графитовую смазку.
Комментарии (1)
Здесь вы можете заказать копию любого сайта под ключ, недорого и качественно, при этом не тратя свое время на различные программы и фриланс-сервисы.
Клонированию подлежат сайты как на конструкторах, так и на движках: — Tilda (Тильда) — Wix (Викс) — Joomla (Джумла) — WordPress (Вордпресс) — Bitrix (Битрикс) и т.д. телефон 8-996-725-20-75 звоните пишите viber watsapp Копируются не только одностраничные сайты на подобии Landing Page, но и многостраничные. Создается полная копия сайта и настраиваются формы для отправки заявок и сообщений. Кроме того, подключается админка (админ панель), позволяющая редактировать код сайта, изменять текст, загружать изображения и документы.
Здесь вы получите весь комплекс услуг по копированию, разработке и продвижению сайта в Яндексе и Google.
Хотите узнать сколько стоит сделать копию сайта? напишите нам 8-996-725-20-75 звоните пишите viber watsapp
Пошаговая инструкция
Лучше придерживаться алгоритма, дабы не усугубить ситуацию:
- Открутить заглушку с помощью обычной отвертки.
- Открутить болт, который удерживает шатун на каретке.
- Место сопряжения вала с шатуном сбрызнуть WD-40 или обычной тормозной жидкостью. Это облегчит процесс отсоединения деталей.
- Важный момент: убедитесь, что шток съемника меньше диаметра четырехгранника, на который надет шатун. В противном случае ваша операция потерпит поражение – вы просто сорвете резьбу.
- Если все в порядке, ввинчиваем съемник в шатун до максимально возможного предела, следя за тем, чтобы шток съемника был вывинчен.
- Плавно закручиваем болт съемника с помощью гаечного ключа. Закручивая винт по часовой стрелке, можно заметить, как шатун сместился с «насиженного места».
- Откручиваем рабочий инструмент.
Прикладывать слишком много усилий не стоит – резьбу можно повредить одним неверным движением. Если элементы прикипели друг к другу, лучше еще раз замочить их в специальных составах, чтобы облегчить процесс съема.
Демонтаж шатуна без съемника
Если специального инструмента под рукой не оказалось, используем народную мудрость и смекалку, чтобы решить проблему. Алгоритм действий следующий:
- Отвинтить болты, которые стягивают рычаг с кареткой.
- Проехать небольшое расстояние без деталей.
- Постучать по шатуну твердыми тупым предметом (деревянным молотком, например).
По идее, шатун должен легко сниматься после этого. Некоторые советуют нагреть место сопряжения с кареткой горячей водой.
Есть еще парочка способов, позволяющих демонтировать шатун без съемника:
- Вариант первый – с использованием кувалды и тряпки темного цвета. Вероятность успеха – 2%. Применяя данные «аксессуары», легко повредить подшипники каретки. Это, конечно, не смертельно, но неприятно, если к ремонту прибавится еще одна работа.
- Вариант второй – с использованием WD-40. Вероятность успеха – 35%. Тщательно сбрызнуть место крепления и сделать чашечку ароматного кофе. Как только сделан последний глоток, выехать на прогулку с открученными болтами. Во время катания нужно максимально нагружать шатуны. Должно сработать.
- Вариант третий – с использованием болгарки. Вероятность успеха – 100%. Берем инструмент и надпиливаем втулку шатуна. Далее с помощью пробоя и молотка отправляем деталь в мир иной.
- Вариант четвертый – с помощью совета опытного велосипедиста. Вероятность успеха – 100%. Ничего не делаем, а едем в ближайший магазин с запчастями для велосипеда и покупаем съемник.
Надо сказать, что инструмент этот в хозяйстве пригодится, и не один раз. Поэтому приобрести его все-таки стоит, если вы сами предпочитаете заниматься ремонтом своего железного коня.
Как снять шатуны с велосипеда: пошаговая инструкция
Особенности конструкции
На старых моделях для крепления рычагов использовались клиновидные механизмы. Демонтаж кривошипа на которых был практически невозможен без риска повреждения детали. Сегодня на смену им пришли квадратные валы, позволяющие при минимальных усилиях безопасно демонтировать деталь.
Когда может понадобится снятие шатунов
Сам по себе шатун не предполагает никакого ухода или технического обслуживания. Его замена может понадобиться в следствие механического повреждения, например, после падения. Также демонтаж может понадобиться, если мы хотим добраться до каретки велосипеда. Например, для ее регулировки, промывки или смазки.
Возможным «показанием» к снятию шатуна может быть и скрип механизма при попадании в него песка или пыли. Тогда конструкция подлежит разбору и чистке.
!Важно
Механизм снятия шатуна довольно непростой, демонтаж невозможно провести без некоторой подготовки. Необходимо иметь особый инструмент или знать нюансы, о которых мы поговорим далее.
Демонтаж со съемником
Существует специальное приспособление, именуемое съемником. Есть различные виды съемников. Каждая трудная деталь имеет свой вариант съемника. Нам же понадобится съемник для вала каретки байка.
Конструкция съемника для шатунов
Съемник подходит также для снятия педалей велосипеда. Шатун на валу оснащен удерживающим болтом с размером головки 8 мм, который необходимо отвинтить. Это не составляет особого труда
Однако стоит обратить внимание, что шатун имеет конусообразную посадку, он сидит на валу достаточно крепко. При катании в мокрую погоду часто грязь и вода проникают в место соединения шатуна с валом
Со временем грязь настолько слипается с деталями, что становится практически невозможно снять шатун.
Алгоритм демонтажа
Перед началом работы необходимо обработать стык шатуна и вала «вэдэшкой» — универсальным раствором WD-40, продающимся в авто-, вело- и хозяйственных магазинах. Он смажет механизм, эффективно растворит остатки грязи, существенно облегчит сам процесс демонтажа. Можно также использовать вместо WD-40 тормозную БСК жидкость. Эти два варианта можно использовать как для прикипевшего шатуна, так и для любых трудно откручивающихся болтов велосипеда.
Если в велосипеде установлена система «под квадрат», алгоритм здесь следующий:
- Если байк укомплектован пластиковыми заглушками, снимаем их.
- Прочно фиксируем байк, например, на подставке.
- Проверяем соответствие размеров съемника и четырехгранного вала.
- Отвинчиваем болт на креплении.
- Завинчиваем съемник в шатун до его предела. При этом смотрим, чтобы съемник был вывинчен на максимум.
- Плавно и аккуратно, без рывков, закручиваем болт. При манипуляции есть большой риск повреждения резьбы. Необходимо выдавить об шатуна с вала.
Снятие шатунов с велосипеда
Кроме съемника требуется шестигранник на 8 мм. Если шатуны (особенно алюминиевые) долгое время не разбирались, потребуется залить соединение машинным маслом, WD40 или каким-нибудь «жидким ключом», чтобы не сорвать резьбу на шатунах.
Перед вкручиванием съемника шатуна необходимо убедиться, что диаметр «пальца» съемника, который будет давить на квадратную ось с закрепленным шатуном, меньше размера квадратного отвертия. Бывает так, что на палец съемника шатунов надета подвижная головка, диметр которой больше квадратного отверстия оси. Последствия плачевны, если вовремя не остановиться. Съемник упирается в сам шатун и начинает выдавливать не шатун, толкая ось вперед, а сам себя, «зверски» срезая резьбу. Совет был бы избыточным, если бы такие случаи не происходили.
Отвинтив болт, ввинчиваем съемник в шатун до упора. Резьбу в гнезде следует перед этим очистить, а винт съемника не должен выступать внутрь шатуна (иначе съемник вкрутится не так глубоко, как следует). Затем закручиваем болт съемника, выдавливая шатун с вала. Может потребоваться большое усилие – будьте осторожны! Если переусердствовать, будет сорвана резьба внутри шатуна и придется его менять (не говоря о проблемах дальнейшего снятия), поэтому не следует экономить время на «отмачивании» в масле.
Технология демонтажа
Перед началом процесса место сопряжения шатуна и вала взбрызнуть волшебным раствором WD-40. Он растворит остатки грязи и облегчит процесс. Можно с таким же успехом использовать тормозную жидкость БСК, если она завалялась у вас в гараже
Так же можно поступить, если не откручивается болт.
Важно! Убедитесь, что шток съемника меньше диаметра четырехгранника, на который надет шатун. Иначе операция потерпит фиаско – сорвется резьба.
Отвинчиваем болт крепления.
Ввинчиваем съемник в шатун до предела, проследив чтобы шток съемника был максимально вывинчен.
Закручиваем болт съемника плавно и без рывков, иначе есть риск повредить резьбу.
Вот пошаговая фото-инструкция, объясняющая процесс наглядно.
Как снять каретку без съемника?
Хотелось бы мне написать ответ на этот вопрос, что «никак», но на самом деле есть несколько варварских способов, которые не гарантируют результата и могут повредить ваш велосипед. Если вы готовы рискнуть и не хотите покупать специальный ключ, то приступим:
1. Большой разводной ключ. Берем разводной ключ и сильно обхватываем чашку каретки. Крутим в сторону кручения педалей и надеемся, что ключ удержит чашку и вы ее открутите.
2. Зубило (отвертка) и молоток. Упираемся зубилом в шлицы каретки и бьем как следует пока чашка не сдвинется с места.
После проделанной работы вы вряд ли уже сможете воспользоваться съемником и каретку останется только высверливать из рамы или оставить ее там навсегда. Поэтому купите себе съемник или обратитесь в веломастерскую.
(Visited 60 645 times, 4 visits today)
Пошаговое руководство по съёму шатунов с велосипеда
Чтобы снять шатун с личного велосипеда, необходимо соблюдать приведённую последовательность.
- Вытаскивание либо же откручивание заглушки-пыльника. Определённая часть заглушек легко поддевается обычной отвёрткой, а есть такие, которые требуют выкручивания.
- Вывинчивание болта/гайки, притягивающей шатун прямо к каретке, с последующим извлечением шайбы, если таковая имеется. Процедура проводится накидным ключом преимущественно на 14. В качестве альтернативы можно воспользоваться шестигранником на 8 при условии квадратного соединения, а на 10 подойдёт при шлицевом соединении.
- Использование съёмника шатунов для полного выворачивания внутреннего винта.
- Ввинчивание съёмника в шатун. Производится полное закручивание съёмника. Если закрутить не до упора, высока вероятность срыва и повреждения резьбы.
- Закручивание внутреннего винта съёмника. Потребуется гаечный ключ, с помощью которого винт закручивается по часовой стрелке. Будет заметно смещение шатуна с точки.
- Как только удалось снять шатун, производится откручивание съёмника. При возникновении трудностей со съёмом шатуна, нет необходимости чересчур усердствовать, поскольку резьба сорвётся и демонтаж лишь усложнится. В этом случае целесообразно замаслить соединение или забрызгать его аэрозолю WD-40, после чего повторить попытку.
За неимением съёмника шатунов допускается прибегнуть к отвинчиванию болтов, стягивающих шатун с кареткой. Без деталей можно проехать некоторые сотни метров. Столь короткое путешествие способствует лёгкому съёму шатуна. Остаётся лишь постучать по нему деревянным бруском или палкой. Иногда используют другой метод: соединительную часть шатуна с кареткой несколько нагревают. Использовать горелки запрещено, поскольку повредится шатун. Нагревание производится заливанием горячей воды.
Со статьей читают
Как снять и поменять кассету с заднего колеса велосипеда
закрыть
открыть
x
Если возникает надобность в съёме педалей, сначала откручивают именно их, а затем шатун.
Зачем необходимо снимать шатуны
Современные производители предпочитают использовать для изготовления различных конструкций шатунов алюминиевые, титановые, стальные или карбоновые сплавы.
Но даже обладая повышенной прочностью, они подлежат демонтажу в различных ситуациях:
- в результате нечастых поломок;
- если велосипед комплектуется неразборной конструкцией шатун – звезда. Данный вариант является наименее практичным, так как при замене звезды придется также снять и заменить оба кривошипа;
- при демонтаже и ремонте каретки;
- в случае попадания в место соединения шатуна с валом песка. Специалисты рекомендуют полностью очистить велосипед от загрязнений, для чего необходимо полностью снять кривошипы, тщательно их очистить и смазать.
Какой инструмент понадобится
Качественный велобайк подразумевает надежное крепление всех деталей и узлов. Для демонтажа любых компонентов требуется наличие специального инструмента и приложения определенных усилий. Чтобы без повреждений снять оба шатуна с каретки, необходимо воспользоваться универсальным съемником. Накрученная на большой винт головка позволяет без особых усилий произвести демонтаж болта, даже если велосипед периодически эксплуатировался в неблагоприятных погодных условиях, а песок и грязь забились в места непосредственного соединения шатуна и вала. Если велосипед не чистился и не смазывался очень долго, снять рычаг, скорее всего, будет проблематично. В таких ситуациях опытные велосипедисты предлагают использовать для облегчения процесса разборки специальную жидкость WD-40, которая способна справиться даже с самой застарелой коррозией и помочь снять любые модификации кривошипов. Игнорирование этого совета может привести к тому, что резьба окажется сорванной, а сам двухколесный конь поврежден.
Устройство и назначение детали
Шатун — это рычаг из металла, на стержне которого имеются большая и малая головки. Он передает усилие с педалей на вал каретки. Выделяются следующие виды шатунов для велосипеда:
Пройдите опрос

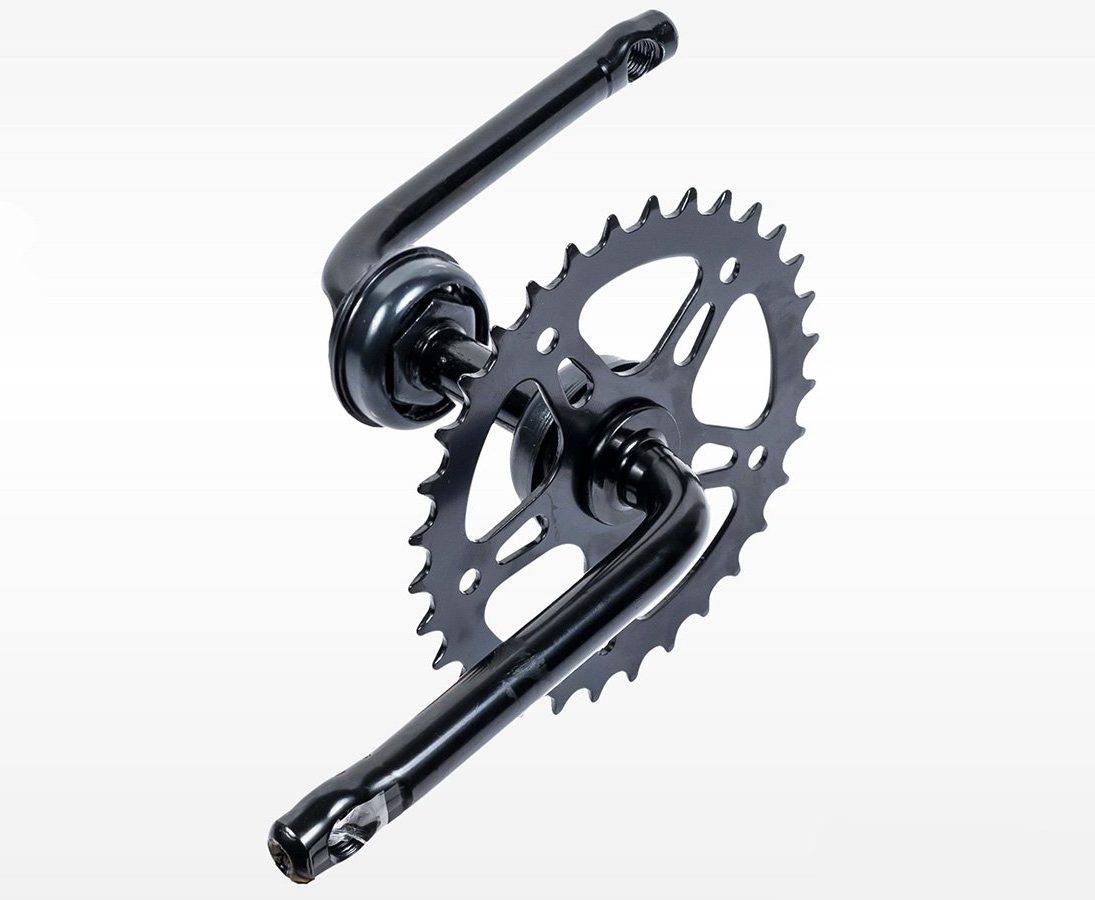

- Односоставные. Это цельная деталь, состоящая из оси, левого, правого шатуна. Конструкция характеризуется повышенной прочностью, простотой обслуживания, но она более массивна.
- Двухсоставные. Левый шатун соединяется с остальными элементами при помощи гайки. Звездочка и правая часть, ось — одно целое.
- Трехсоставные. Встречаются на большинстве велосипедов. Состоят из оси, шатунов (правого и левого), совмещенных со звездочкой.
На это изделие приходится значительная часть нагрузки, потому шатуны для велосипеда изготавливаются из твердых сплавов металла (стали). Встречаются и алюминиевые модели, чаще в вариантах спортивного назначения, дорогих заграничных экземплярах. На бюджетных байках устанавливают передний звездочный блок, объединенный с шатуном, неразборной формы. Новые детали приобретают в зависимости от типа уже используемой каретки. Также при выборе учитывается длина элементов.
Для деталей предусматриваются разные типы креплений, например, шлиц или квадрат. Второй применяется в спортивных дорогих байках. Еще встречается нововведение — роторная система шатунов.
Необходимый инструмент
Оптимальный вариант – использование специализированного инструментария, то есть съемника для шатуна. Он подходит не только для демонтажа обсуждаемой детали, но поможет снять каретку и даже педали при необходимости.
Шатун удерживается достаточно массивным болтом с размером головки 8 мм. Открутить болт не трудно – с этим может справиться даже ребенок. А вот дальше начинается самое интересное – шатун крепко сидит на валу с небольшим натяжением, имея конусообразную посадку. Разорвать эту крепкую связь непросто. Ситуация усугубляется еще больше, когда в место сопряжения попадает мусор и влага – в этом случае шатун прикипает к валу и разомкнуть этот тандем очень сложно.
Имея под рукой съемник, ситуацию можно решить, приложив определенные усилия. Что же делать, если под рукой съемника нет? На помощь придет обычный молоток, если работа предстоит со стандартным креплением типа Octalink или квадрат.
Как снять кассету звездочек БЕЗ съемника?
Второй вариант замены фирменного фиксатора кассеты — взять старую цепь. Практически у любого уважающего себя велосипедиста найдется одна-две старых цепи, особенно, если заниматься ротацией цепей и заменять их своевременно. Если же цепь вовремя не менять — то можно легко попасть на сумму до 250 долларов :). Итак, берем цепь, накидываем ее одним концом на кассету, а второй конец оборачиваем вокруг колеса-покрышки, фиксируем ее там и поворачиваем гайку съемником . У меня в результате накинутая на покрышку цепь продавила покрышку до обода и помяла последний.
Набор для сборки съемника кассеты своими руками
Третий вариант пришел сам собой, когда я подробно изучил устройство фиксатора Нам опять понадобится старая цепь, палка, 4 самореза и отвертка. Гвозди лучше не использовать — их выдирает из палки на “ура”.
Собранный своими руками самодельный съемник
Собираем все вместе, как на фотографии профессионального съемника кассеты Shimano.
