Подсветка на велосипед своими руками

Подсветка колес

Пожалуй, LED-полоса наиболее удобна для закрепления на колёса велосипеда.
Можно купить 4 метра влагозащищенной светодиодной ленты. Ну а дальше её очень легко порезать на 36 кусочков и закрепить между спицами на ободе колеса.

Затем собрать цепь между отрезками и подключить их к девяти вольтовой батарее. Источник питания и выключатель лучше всего закрепить на втулке колеса, подальше от воды и грязи. Не забудьте места электрических соединений залить термоклеем. Вот и готова подсветка колес велосипеда!

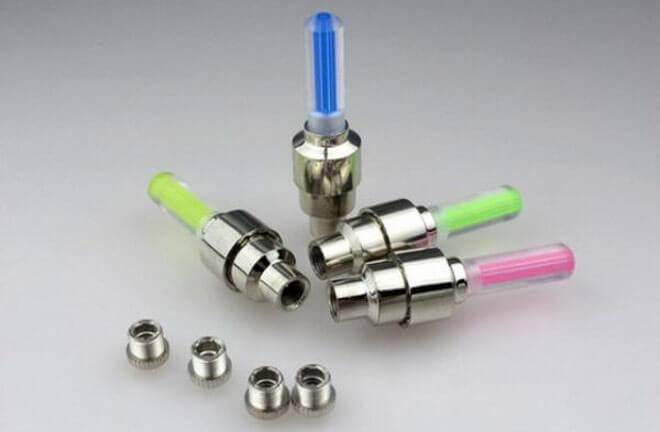

С помощью светящихся колпачков и фонариков создается полноценная подсветка для колёс. При вращении колеса их огонек рисует полную световую окружность. Со стороны, это представление выглядит достаточно эффектно, и не заметить его невозможно.

Для увеличения эффекта можно собрать комбинацию из колпачка, который находится на максимальном радиусе, и нескольких фонариков на внутренних радиусах колеса. При желании их можно выбрать с разным цветом свечения.

Неоновые трубки, о которых упоминалось ранее, также с успехом применяются для создания иллюминации на колесах. Они создают такой же эффект иллюзии, как фонарики и колпачки, только в виде более широкой световой окружности. Закрепив на спицах несколько трубок с различным свечением и подключив их к элементам питания, можно создать светящийся диск с разноцветными секторами.

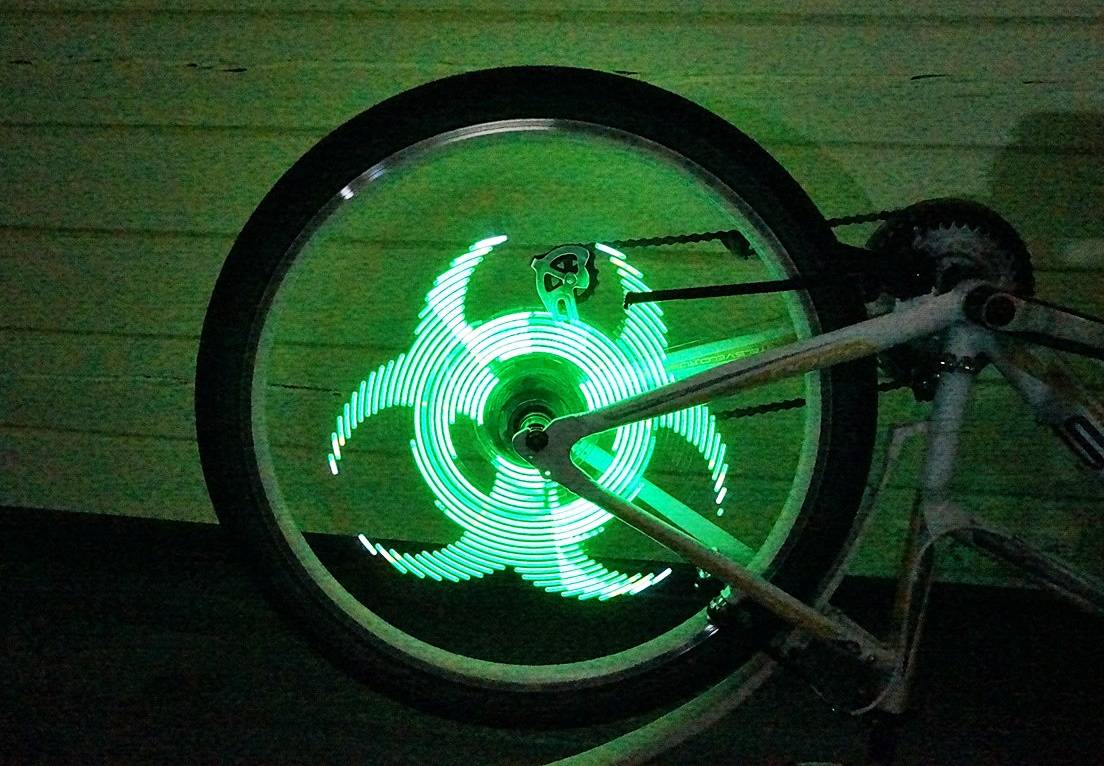

Стробоскопические картинки и надписи, формируемые графическими системами, создаёт сам хозяин велосипеда. Сначала на компьютере, а затем, подключив графическую систему через кабель к компьютеру, загружает их в память этого маленького, но продвинутого устройства.

В практическом смысле, стробоскопическая картинка может быть использована для рекламы. Каждый человек будет с удовольствием разглядывать мерцающие картинки и читать названия товаров и услуг, рекламируемых таким образом. Или можно просто развлечь прохожих таким шоу, как на прикреплённом видео.

Для людей желающих всего лишь сделать себя видимым на дороге, а не отвлекать пешеходов, существуют флуоресцентные краски и светоотражающие наклейки. Подобные светоотражающие мелочёвки продаются разных цветов. Они наверняка сделают заметным ваш велосипед на ночной дороге. Безопасных и ярких вам поездок!

Готовь сани летом, а велосипед ранней весной, ибо зимой готовить его холодно =). Одно из ключевых условий в вечернее и ночное время суток для велосипедиста – это быть видимым для других низколетящих участников дорожного движения. Компании из Китая, всяко этому способствуют, выдавай «на-гора» различные фонари, стопы, рюкзаки и прочие товары для освещения и обозначения велосипеда на дороге. Производитель позиционирует этот девайс не только как дополнительный источник света, но и как штуку для создания «Вау эффекта».

18.* – Товар предоставлен магазином…

Классная подсветка для велосипеда своими руками

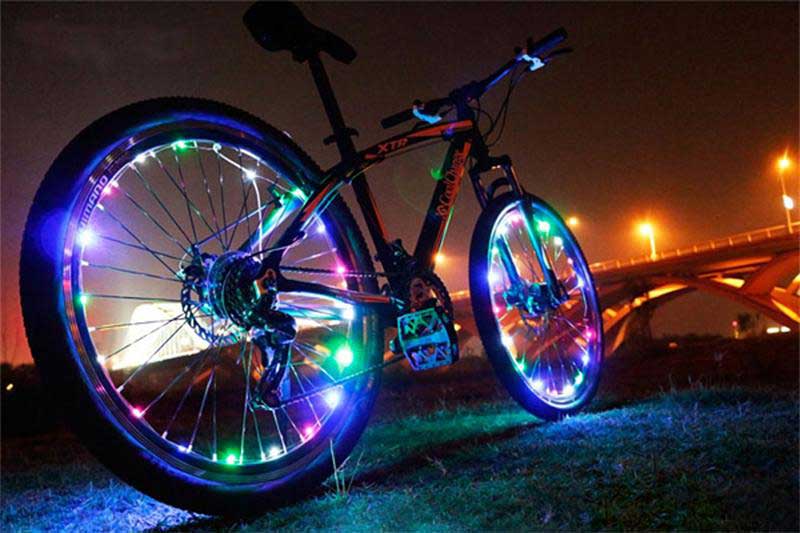

Подсветка колёс велосипеда с помощью светодиодной ленты – отличный способ выделить своего двухколесного друга на фоне темноты и удивить прохожих оригинальным видом.

В отличие от разрекламированных светящихся колпачков на ниппель, в данном случае не нужно развивать огромную скорость для создания равномерно светящегося круга. К тому же световой эффект получается намного выразительней.

Так как сделать подсветку для велосипеда, чтобы вызвать восторг у окружающих и зависть друзей?

Что потребуется?

Основным моментом в успешном результате является терпение. Именно терпением придётся запастись, так как на создание светодиодной подсветки для колёс велосипеда может уйти достаточно много времени. Кроме этого, потребуется умение аккуратно лудить и паять. Но всё это оправдано целью, после достижения которой велосипед с таким светодиодным тюнингом станет весьма узнаваем.

Для практической реализации подсветки велосипеда понадобятся следующие материалы и инструмент:

• светодиодная лента;
• батарейка типа «крона» с отсеком для крепления;
• одножильный медный провод типа «витая пара» около 2 метров;
• миниатюрный выключатель;
• прозрачный силиконовый герметик;
• нейлоновые стяжки;
• паяльник, припой, канцелярский нож, кусачки.

Степень защиты светодиодной ленты должен быть не ниже IP65.

Теперь о нюансах. Стандартное велосипедное колесо вмещает 36 спиц, расстояние между которыми около 4 см. Реже встречаются колёса с 32 спицами и немного большим расстоянием между ними. В свою очередь, светодиодную ленту с плотностью 60 шт./м.

минимально можно разрезать на отрезки длиной 5 см. Чтобы поместить такой отрезок между двумя спицами, нужно его укоротить с одной стороны, а значит, остаться без контактов под пайку. Придётся зачищать и лудить тончайшие печатные проводники вблизи smd элемента.

Расход светодиодной ленты SMD 3528-60 шт./м. составит 35*5=175 см.

Более комфортным считается вариант с применением светодиодной ленты двойной плотности SMD 3528-120 шт./м. Её можно разрезать на участки по 2,5 см каждый.

За счет большей стоимости, но меньшей длины, денежные затраты примерно одинаковые.

Использовать для подсветки велосипеда светодиодную ленту другого типоразмера (SMD 5050, SMD 3014 и др.) не рекомендуется из-за повышенного энергопотребления.

Несмотря на то что для полноценного свечения светодиодной ленте требуется 12 В, здесь наиболее удобно применить батарейку на 9 В. Этого напряжения достаточно, чтобы зажечь светодиоды и обеспечить стабильный световой поток. Крона устанавливается в отсек-держатель, внутри которого расположены контакты с выведенными проводами. В идеале нужно купить отсек со встроенным выключателем.

Светодиодная подсветка для велосипеда может быть запитана от небольшого литий-ионного аккумулятора на 12 В, что позволит получить увеличенную светоотдачу и продлить время её работы. Также можно установить кассету с тремя пальчиковыми аккумуляторами на 3,7В. Но эти варианты являются более дорогой и сложной альтернативой.

Инструкция по сборке подсветки велосипеда

На следующем этапе переходят к этапу сборки. Кусочки светодиодной ленты поочерёдно наклеивают между спиц через равные промежутки, учитывая их полярность. То есть светодиодная лента на велосипед должна быть наклеена таким образом, чтобы все контакты для пайки плюса питания были с одной стороны. Если перепутать хотя бы один отрезок, то подсветка колёс велосипеда частично не будет работать.

Затем проводами одного цвета запаивают все отрезки с одной стороны, а проводами другого цвета – с обратной. После этой кропотливой работы стоит проверить качество пайки, а именно, на несколько секунд подать питание от батарейки. Все светодиоды должны засветиться.

В заключении хочется отметить, что наиболее подходящее место для велопрогулок со светодиодной подсветкой – парковые асфальтированные дорожки в сухую летнюю погоду. Конечно, собранная подсветка для колёс способна противостоять небольшим лужам и кочкам. Но лучше объезжать подобные препятствия.

Не обязательно дожидаться полной темноты, подсветка на колёсах велосипеда будет видна даже в вечернее время.

Подсветка своими руками

Более сложной в изготовлении является подсветка на велосипед, выполненная из светодиодной ленты, наглядно она продемонстрирована на видео. Давайте подробно рассмотрим тему, как изготавливается подсветка на велосипед из светодиодной ленты своими руками.

Подсветка двойная светодиодом

Гибкие светодиодные ленты изготавливается из основы – диэлектрика толщиной порядка 0,2 мм, на ней располагаются дорожки, проводящие электрический ток и выполнен монтаж нагрузочных сопротивлений и светодиодов в корпусе формата SMD. Они могут быть разноцветного свечения – это достигается установкой разных светодиодов на одном кристалле. Лента может быть разрезана на модули, по нанесенным на нее специальным маркерам. Длина такого модуля может составлять от 2 до 10 см, питание составляет обычно 12 вольт, ширина может варьироваться от 8 до 40 мм.

Остальные цвета гаммы получают путем смешивания этих цветов. Таким образом, можно выбрать для своего двухколесного друга понравившуюся вам ленточку из множества вариантов практически в любой цветовой гамме.

4 цвета светодиодных ламп

Из вышеописанного видно преимущества использования ленты вместо светодиодов:

• большой выбор цвета свечения, а путем смешивания цветов, возможно, получить практически всю цветовую гамму;
• нет необходимости монтажа и пайки отдельных светодиодов;
• эстетичный вид;
• долговечность работы подсветки до 50 000 часов.

Для изготовления подсветки своими руками даже дома Вам потребуется:

• выбрать и купить необходимую LED ленту в нужном количестве;
• приобрести пару батареек на напряжение 9В;
• хомуты для крепления батареек к втулке колеса;
• выключатель питания;
• паяльник номинальной мощностью 40 Вт;
• клей для монтажа к ободу колес.

Подготовка к работе — материалы

Для начала работы нужно снять колеса с велосипеда. Хорошо промыть и обезжирить обода колес. Затем необходимо измерить длину участка между спицами и нарезать куски нужного нам размера по определенным меткам. Монтаж ленты начинается от ниппеля, то есть он будет точкой отчета. Затем поочередно монтируем полоски на обод с помощью клея и спаиваем стыки. К концу припаивается вводной питающий провод. С помощью хомутов нужно закрепить батарейки на втулке колеса и протянуть вводной провод, не забыв установить выключатель питания. Рекомендуем промазать стыки герметиком для защиты от влаги и грязи.

Оригинальная подсветка на колесах

После высыхания клея проверяем работоспособность конструкции. Если все заработало, значит, монтаж выполнен качественно.

Если при включении питания свечение не возникает, проверяем правильность монтажа. Можно с помощью вольтметра прозвонить наличие напряжения на местах спайки. После проверки и убедившись в том, что подсветка работает, устанавливаем все на свои места и в темное время суток наслаждаемся полученным результатом.

В заключение можно подытожить следующим образом. Подсветка без особых проблем может быть сделана любым желающим, имеющим начальные навыки работы с паяльником. Вопросы по выбору можно задать техническим консультантам в магазине, где планируете приобрести данный товар. Продается гибкая лента практически в любом магазине, торгующем радиоэлектронными компонентами или автомобильной электроникой.

Подсветка на нипеле — след

Так прочитав статью и потратив на создание подсветки три — четыре часа свободного времени, даже в домашних условиях можно очень сильно изменить дизайн и создать свой яркий стиль. Мы гарантируем, что вы станете точно заметным и интересным широкому кругу людей. Так что дерзайте, подбирайте цветовую гамму и вариант ее размещения.

Тюнинг своими руками

Как сделать подсветку колес рассмотрим на примере со светодиодной лентой. Кроме неё понадобится алюминиевый плоский профиль, арочный перфорированный профиль, нейлоновые стяжки, провода и инструмент. Подсветка колес автомобиля своими руками производится следующим способом. На базе профилей собирают конструкцию, напоминающую простейшее колесо, где спицы – это 3 алюминиевых полосы, а обод – строительный профиль для арок. Размещают каркас за тормозным диском, чтобы скрыть источник излучения, оставив на обзор исключительно свет.

К отрезку со светодиодами припаивают питающие провода, а место контакта заливают термоклеем. К внешней части перфорированного обода приклеивают led-ленту, а затем усиливают крепление стяжками. Провод прячут в пластиковую гофру и с помощью стяжек крепят к рычагам, расположенным на днище.

https://youtube.com/watch?v=5uv_n_AxnfE

Подключение к аккумулятору производят через отдельный выключатель, для которого следует продумать место в салоне. Если планируется установка RGB-ленты, то нужно найти место для контроллера. Из-за скачков в бортовой сети рекомендуется установить мощный стабилизатор на 12В, который защитит все светодиодные модули, используемые для подсветки автомобиля.

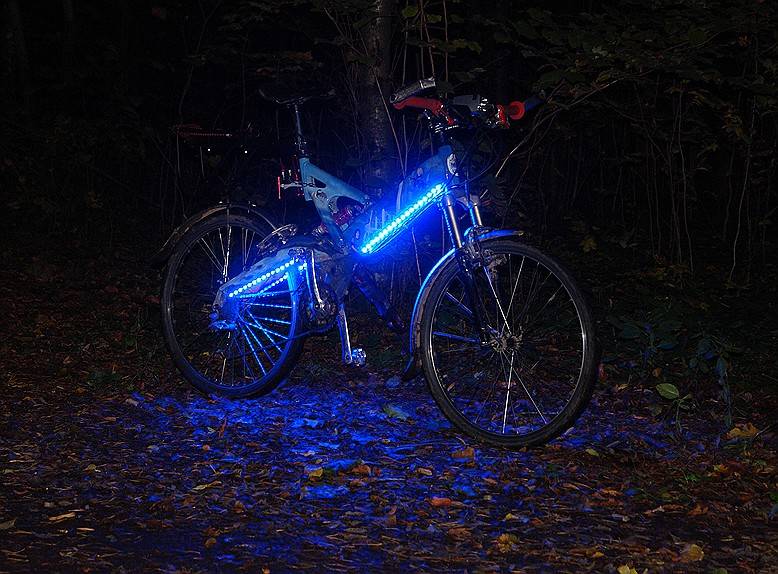

Подсветка велосипеда светодиодной лентой своими руками

Колеса велосипеда, подсвеченные светодиодной лентой, всегда выглядят шикарно, установив такую подсветку, вы точно выделитесь на улице. Плюс ко всему, сможете создать хорошую видимость как для себя, так и для других участников дорожного движения.

Пару слов хотелось бы сказать о том, как выбрать ленту для велосипеда, в первую очередь вы должны ориентироваться на ее защиту, минимально IP 65, если установите больше – будет лучше. Покрытие у ленты должно быть прорезинено.

Также нужно подобрать аккумулятор, общая мощность должна составить 12 В. При желании можно добавить контроллер, но мы этого делать не рекомендуем, и так установка не из простых, да и затрачивать лишние средства не совсем хорошая идея.

Узнайте о том, как светодиодная лента лучше.

Материалы для подсветки

Отвечая на вопрос, как сделать светодиодную ленту на велосипед, изначально, вы должны подготовить следующие материалы. Найти их несложно, в любом магазине они есть.

1. Светодиодная лента (рекомендации выше).
2. Держатели для батареек.
3. Две батарейки по 9 В.
4. Кнопки выключателей.
5. Силиконовый герметик, при желании можно использовать и обычный термоклей.

Светодиодная лента на колеса велосипеда: подробная инструкция

Сразу хотим обратить ваше внимание, легкого в этом нет ничего. Даже опытные электрики тратят на такую установку примерно один день

Процесс имеет множество особенностей, вам придется перечитать еще несколько вспомогательных статей по этой теме. Но, результат будет оправдан в любом случае. Если готовы, собирайте свои нервы в кулак, и давайте делать все вместе.

Разрезаем светодиодную ленту

В первую очередь определяем длину ленты, которая нужна на колеса велосипеда. Для этого можно приложить обычный шнурок, используя его, результат получится точным. Также читайте: как выбрать блок для светодиодной ленты.

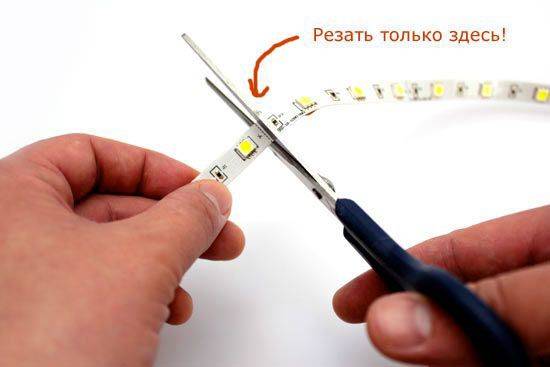

Далее разрезаем ленту в необходимом месте, как показано на фото.

Вот такие кусочки должны получиться.

Крепим и паяем ленту

Чтобы получилась красивая подсветка велосипеда светодиодной лентой, к этому этапу нужно проявить особую серьезность. Здесь мы должны выполнить сразу два серьезных дела:

• Спаять ленту.
• Закрепить ее на колесо.

Изначально начинаем ее паять – это самый долгий процесс, который не терпит ошибок. Мы первый раз спаяли немного не так, и лента у нас в итоге не загорелась.

Когда приступите к пайке, старайтесь делать все аккуратно, спешка только повредит. Читайте детально: как спаять светодиодную ленту.

В конечном результате не забываем изолировать, коннекторы не годятся, используйте специальные силиконовые герметики.

С креплением ситуация проще, можно использовать несколько способов:

• Можно купить ленту самоклейку.
• Или каждый кусочек начинаем клеть по отдельности с помощью термоклея.

Вот такой результат получается в итоге.

Подключаем питание

Здесь мы должны подключить все между собой, этап несложный, но немного неопрятный, сложно лазить между спицами.

Припаиваем два провода к концу светодиодной ленты.
Выводим их на кнопку включения, и подводим к держателю батареек.
Держатель можно закрепить с помощью «Хомутов», его устанавливаем на вал колеса.
Закрепляем все провода.
Далее проверяем работоспособность – это важно!
После этого контакты все изолируем с использованием силиконового герметика.

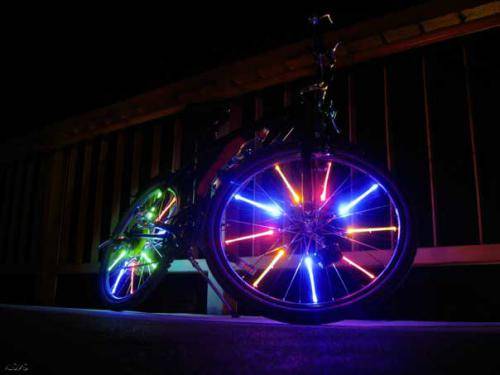

Подсветка подручными средствами: используем коктейльные трубочки

Профессиональные материалы и устройства, используемые для велотюнинга, могут стоить довольно дорого. Но, как известно, наши люди умеют мыслить необычно и делать своими руками очень интересные вещи. Как раз о таком способе мы и хотим вам рассказать. Реализовать эту идею вы сможете, используя доступные средства. Вам понадобятся:

• светодиоды высокой яркости любого цвета, диаметром 5 мм – 18 шт (по 9 на каждое колесо);
• резисторы – 18 шт (по количеству светодиодов);
• 1 метр термоусадки;
• 1 метр монтажного провода;
• фольгированный стеклотекстолит – 2 шт размером 120 Х 120 мм;
• 1 упаковка стяжек 100 мм;
• 4 батарейки АА;
• 2 щётки генератора для ВАЗ 2101 (можно приобрести в магазине автозапчастей;
• Коктейльные трубочки по количеству светодиодов.

Вы можете взять любое количество светодиодов (а значит – резисторов и трубочек). Главное, чтобы на каждом колесе оно было одинаковое.

Гофрированный участок трубки обрежьте ножницами. В трубку вставьте светодиод и заглушку. Перед этим светодиод нужно доработать, поскольку он внизу конусообразный и имеет выступ. В таком виде его нельзя прикрепить к спицам. Поэтому нужно сделать надфилем пропил по диаметру спицы.

Схема вставки светодиода и заглушки

Для заглушки можно взять алюминиевую проволоку диаметром 5 мм и длиной, которой будет достаточно для крепления хомутиком. Можно так же использовать для этого и второй светодиод. Заглушку посадите на клей «Момент» или герметик.

Обратите внимание! Вы можете столкнуться с тем, что соломинка по диаметру меньше, чем светодиод. Исправить это легко: развальцуйте трубочку при помощи карандаша, или аккуратно обожмите в тисках

По этой схеме сделайте пропил по диаметру спицы

Неоновые трубки готовы, вам осталось припаять подходящие по номиналу резисторы к ножке светодиода и установить устройство на велосипед.

Виды подсветки

Огромный ассортимент светодиодной продукции и фантазия автомобилистов, соединенные воедино, позволяют изобретать самые непредсказуемые виды подсветок, в том числе для автомобильных колес. Рассмотрим основные виды, которые зарекомендовали себя с наилучшей стороны.

Подсветка на ниппель

Самый простой способ сделать подсветку автомобильных колес заключается в установке led-колпачков на ниппель или золотник. Колпачок состоит из двух частей: стального корпуса с резьбой для фиксации и отсеком для батареек, а также прозрачного пластикового корпуса со светодиодами. Изделие не пропускает воду и устойчиво к вибрационным нагрузкам. Вращение колес на малой скорости приводит к периодическому замыканию контактов, создавая эффект мигания. С повышением скорости светодиоды начинают светиться постоянно, в результате чего проявляется эффект «огненного колеса». Визуальная толщина светящегося обода определяется длиной колпачка и количеством светодиодов. Светодиоды, в свою очередь, могут быть как одного цвета, так и разных цветов, выстроенные по вертикали. Разноцветные модели создают светящийся обод, сформированный из нескольких окружностей разного цвета.

В зависимости от модификации цветные led-колпачки могут быть оснащены датчиком света и поддерживать управление с пульта дистанционного управления. Это позволяет исключить расход энергии батареек в солнечные дни, когда эффект от свечения незначителен.

Светодиодная лента

Подсветка дисков автомобиля с помощью светодиодной ленты изменит его облик, придав выразительности и неповторимости. Благодаря широкой гамме цветов, выбор свечения подбирается индивидуально. Монтаж RGB-ленты даст возможность управлять яркостью и цветом свечения с пульта. Питание светодиодная лента получает от бортовой сети 12В. Использовать можно исключительно герметичные модели с IP67–68. В противном случае велика вероятность короткого замыкания на участке со светодиодами во время дождя (снегопада). Последовательность подсоединения светодиодной ленты к дискам для её применения в качестве «огненного кольца» будет рассмотрена ниже.

Видеопроекция

Подсветка колес автомобиля проекционным методом является одним из ярких достижений в области тюнинга. Видеопроекция колес непросто вызывает удивление среди прохожих, но и заставляет задуматься о том, как такое возможно? Работает эта революционная технология следующим образом.

На колесо крепится специальный модуль, внутри которого встроена микроконтроллерная плата с возможностью перепрошивки через USB-порт и питанием от 4 батареек. Исполнительным органом является RGB светодиодная линейка, с помощью которой формируется красочный рисунок. Доступные вариации закачиваются сначала на flash-накопитель с ноутбука, а затем копируются в модуль. Выбирать и изменять тип изображения можно во время поездки непосредственно из салона.

Светодиодная подсветка на базе видеопроекции имеет свои особенности и недостатки:

• режим работы каждого колеса задаётся отдельным пультом ДУ;
• стабильность отображения на скорости 30–100 км/ч;
• быстро садятся батарейки;
• легко демонтируются. Поэтому лучше не оставлять без присмотра;
• класс защиты от воды не всегда соответствует заявленному значению.

Шаг 4: Нанесения герметика

Поздравляю, если вам это удалось сделать! Но это еще далеко не все. Далее необходимо места пайки покрыть силиконовым герметиком, чтобы защитить их от попадания воды, когда вы будете кататься в дождливую погоду. Для этого берете тюбик и в самом верху надрезаете колпачок, чтобы было маленькое отверстие. Это позволит наносить герметик равномерно и аккуратно. Дополнительным бонусом силикона является его прочность. Когда он застынет, то будет отлично удерживать кусочки ленты на ободе. Замажьте все контакты кроме одного, к которому будет подаваться питание и дайте герметику высохнуть, прежде чем переходить к следующему этапу.

Установка светодиодной ленты на колеса велосипеда

Ленточные светодиодные лампы – другой способ сделать свой байк ярче и привлекательней. По сравнению с установкой отдельных ламп, сложности здесь – в спаивании участков цепи. Ленту чаще прокладывают на ободья. Для спиц можно использовать прозрачную пленку для заматывания и хомутики.

Для работы необходимо приготовить:

• светодиодную ленту;
• две батарейки номинального напряжения 9 В (как и для отдельных ламп);
• крепежи для батареек;
• переключатель;
• паяльник;
• клей-герметик.

Снимаем колеса с велосипеда. Ниппель будет точкой отсчета для прокладывания ленты. Разрезаем ее на отрезки, равные расстоянию между спицами (кроме ниппельного промежутка).

Резать ленту нельзя рядом с лампочкой и по ней

Приступаем к установке подсветки своими руками:

1. Приклеить отрезки светодиодной ленты к ободу.
2. Спаять стыки.
3. К концу ленты (где ниппель) припаять выводной провод.
4. Поставить держатель в области втулки колес и закрепить на них батарейки.
5. Через спицу протянуть выводной провод к батарейке.
6. На промежутке между концом ленты и аккумулятора установить кнопку переключения.
7. Пройти герметиком открытые соединения. Для дополнительной защиты спаянных стыков ленты на каждую спицу можно установить пластиковые колпачки.

Крепление аккумуляторов вокруг втулки колеса

Надеваем колеса на велосипед и проверяем работоспособность. Все горит – отлично, можно смело катать по ночным улицам. Если лента не включается, проверить соединение провода с лампами и батарейками. В крайнем случае, придется разобрать всю цепь и устанавливать заново. Правда, спайки разорвутся, и понадобится новая светодиодная лента.

Светящиеся колеса на велосипеде – это красиво, круто и, главное, просто. Для установки самодельной подсветки не нужно искать каких-то специальные инструменты и материалы. Все это недорого стоит и доступно в свободной продаже.

Каждый катающийся на велосипеде человек рано или поздно задумывается о том, как сделать своего двухколесного любимца красивее. Зачастую, подобно тюнингу автомобилей, выделение из толпы оригинальными деталями, яркой окраской, мощным освещением ─ это и есть работа по украшению своего транспорта. Конечно, с великом забот меньше, ведь не нужно думать о мощности двигателя, обшивке салона. Подсветка для велосипеда ─ самый эффективный способ засветиться, то есть выделиться, в общем потоке. К тому же любое освещение на велосипеде сделает ваше путешествие по дороге в десятки раз более безопасным. Ни один светоотражатель не привлекает столько внимания, как ослепляющие огоньки.

Стоит понимать, что отдельно подсветка на велосипед не является полноценной системой освещения. Для полной подготовки своего транспорта к ночным поездкам, вам необходимо установить и другие осветительные приборы. В первую очередь нужна передняя фара. Кстати, к её батареям можно подключить и самодельную светодиодную подсветку

Наибольшее внимание водителей машин привлекает свет заднего фонаря, особенно мигающий. Водители объезжают велосипед аж по соседней или встречной полосе, боясь столкнуться с неопознанным транспортом с мигающими красными огнями

Говоря непосредственно о дополнительном освещении, нужно выделить, что существует неоновая и светодиодная подсветка на велосипед.
