Изготовление аккумулятора для велосипеда своими руками

Электромотор для велосипеда: основные виды

Различают несколько типов моторов, предназначенных для установки на велосипед:

1. Мотор – колесо.

Относится к категории самых распространенных. Применяется при переоборудовании обыкновенного велосипеда дорожного типа. Монтирование двигателя происходит на оси переднего или заднего колеса, а в некоторых случаях на обоих колесах. Внешний вид переоборудованного велосипеда практически не меняется.

Мотор колеса бывают разно мощности, в основном от 150 до 2000 Вт. Они могут быть исполнены в трех вариантах, для каждого из которых требуется свой аккумулятор:

• 24В;
• 36В;
• 48В.

После осуществления монтирования системы мотор — колеса на велосипед, он становится способным разгонять свою скорость движения до семидесяти километров в час. При этом, без зарядки аккумулятора он может пройти пятьдесят километров. При движении в направлении возвышенности, показатели данных критериев снижаются.

2. Подвесной двигатель.

Такой тип двигателя может быть установлен на любой тип велосипеда.

Оборудование прикрепляется к каретке или нижней трубе велосипеда, при этом становится самостоятельным его узлом. На мотор вместе с цепной передачей обязательна установка специального кожуха. Питание двигателя происходит от аккумуляторной батареи, которая крепится к несущей платформе.

Расход мощности и скорость велосипеда регулируется контролером электронного типа, управляемый ручкой, расположенной на руле. После окончания процесса монтажа, вес велосипеда значительно увеличивается. Скорость его теперь может достигать величины сто двадцать километров в час.

3. Двигатель на фрикционной передаче.

В основе такого двигателя лежит специальный механизм фрикционного типа, который работает по принципу передачи крутящего момента электродвигателя к покрышке колеса велосипеда. Основным преимуществом установки такого двигателя является возможность его монтирования без предварительной разборки велосипеда. Недостатками являются:

• уменьшение срока службы колеса;
• небольшая величина КПД;
• необходимость постоянного контроля давление в колесах;
• сложности использования на мокрой дороге.

Механические конструкции фар и фонариков.

Самодельный велосипедный задний светодиодный фонарь.

Универсальная конструкция заднего диодного фонаря, собранная своими руками
Дешёвая мигалка на велосипед
Очень надёжный, с защитой от воды
Собран из доступных компонентов

Схема самодельного светодиодного фонарика на литий-ионных аккумуляторах (устройство)

Самодельный аккумуляторный фонарь 1.5 Вт на светодиодах
Универсальный яркий карманный фонарик для различных применений, собранный своими руками
Лёгкий литий-ионный аккумулятор, хорошо работающий при низких температурах

Собираем мощную галогеновую фару сами

Максимальное количество галогенового света за малые деньги
Собрана из доступных компонентов, можно собрать за полдня

Процесс сборки литиевой аккумуляторной батареи

СОРТИРОВКА ЭЛЕМЕНТОВ. Берем элементы из одной партии, и сортируем высокоточным омметром по сопротивлению. Заодно проверяем вольтаж каждого элемента. У нас будет конфигурация 10s5p, то есть 10 ячеек последовательно в каждой серии, и 5 таких серий параллельно. Нам необходимо, чтобы в каждая секция из 5 ячеек имела одинаковое сопротивление, поэтому в каждой секции должны быть ячейки с одинаковым сопротивлением. Мы отобрали из одной партии 10 элементов с внутренним сопротивлением 14,5мОм, 30 элементов с 15мОм и 10 элементов 15,5мОм. Тогда каждая секция состоит из элементов 14,5-15-15-15-15,5 мОм.

Отбираем элементы по внутреннему сопротивлению

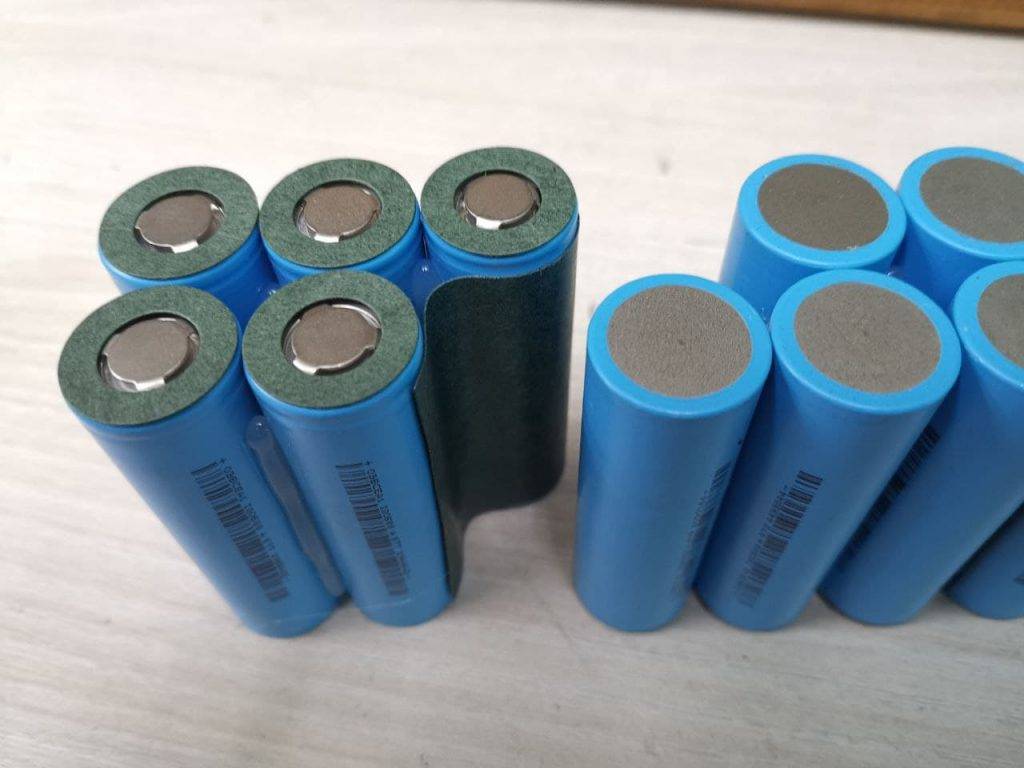

Наклеиваем торцевые изоляторы на плюсовые стороны элементов

Форма аккумулятора задана внутренними размерами корпуса: длина 300мм, высота 55мм, ширина 145мм. Здесь будет 10 секций по 5 элементов (3+2) собранных в один длинный ряд и согнутый пополам. При очень ограниченном пространстве и для придания жесткости данной конфигурации, сборка секций производится на термоклей. Между секциями обязательно проклеиваем электрокартон.

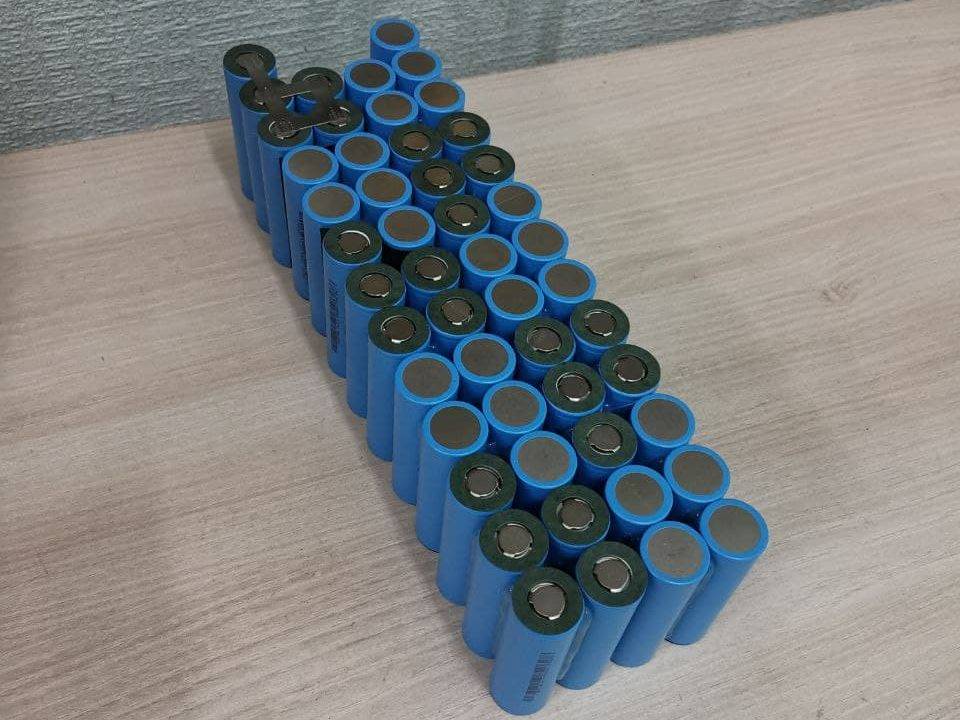

Собираем 10 секций по 5 элементов в каждой на термоклей. Используем угольник, чтобы получить ровные углы 90 градусов на каждой секции.

10 секций по 5 элементов в каждой. Между секциями обязательно размещаем изолятор, в данном случае клейкий электротехнический картон.

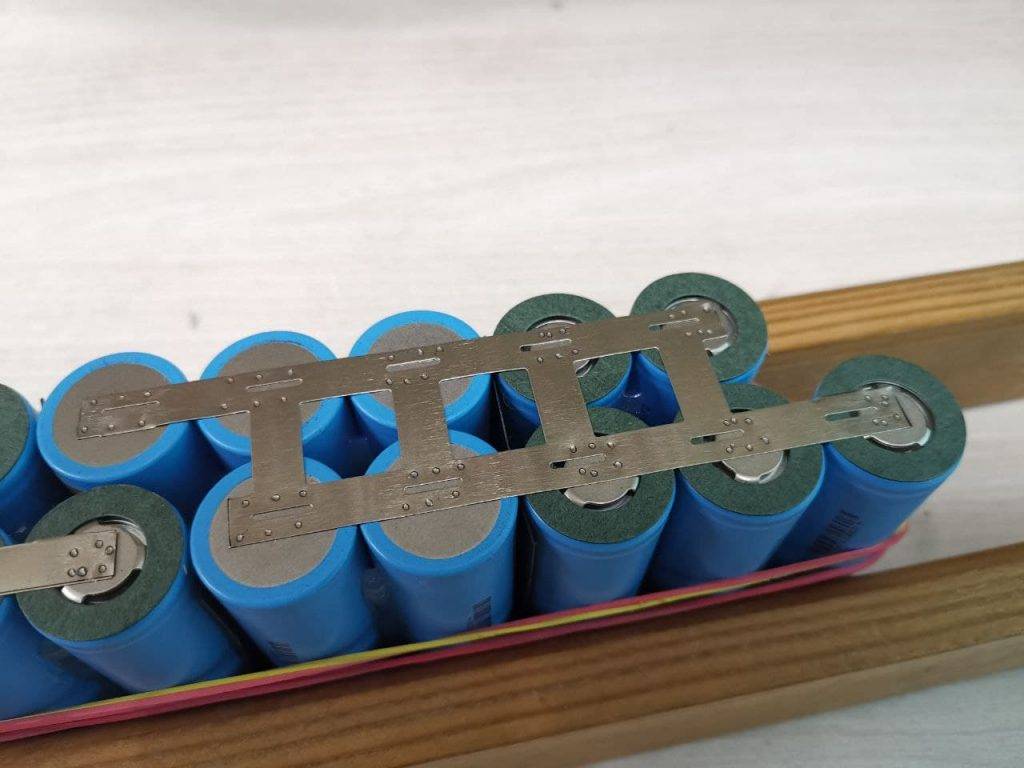

ТОЧЕЧНАЯ СВАРКА. Сначала варим «киноленту» и затем усиливаем ее сверху никелированной полосой. Измеряем напряжение каждой секции, оно должно быть одинаковое.

Наварка «киноленты»

Усиление дополнительной полосой поверх «киноленты»

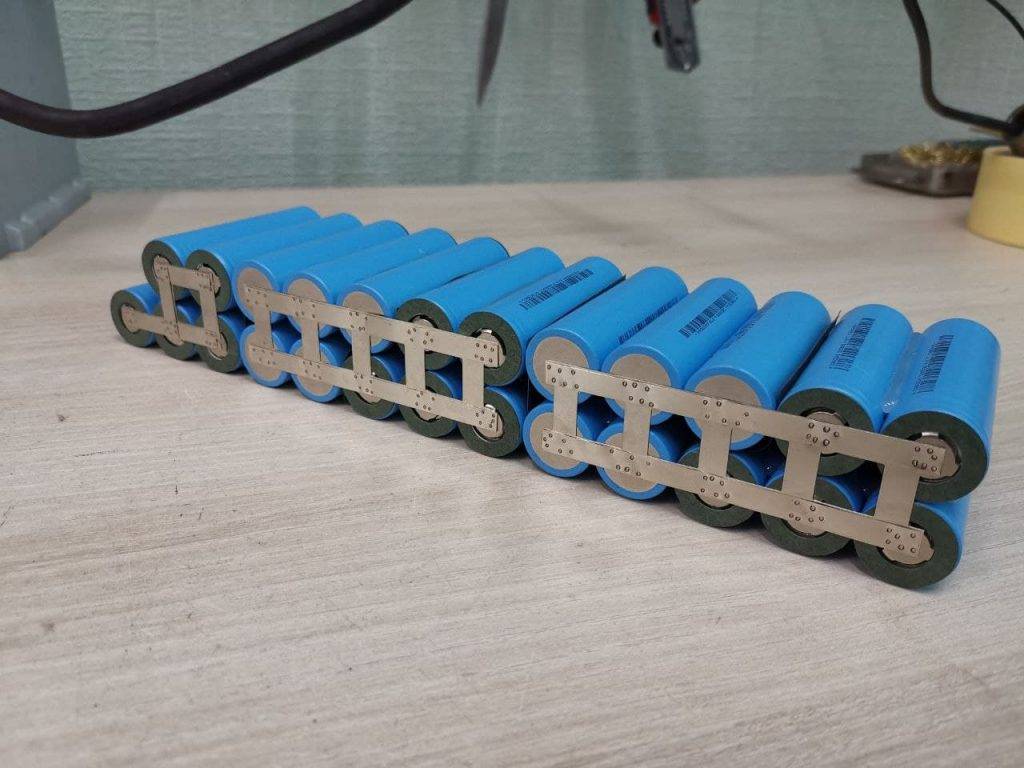

Сначала варим 2 блока отдельно

Эти 2 блока необходимо сварить вместе

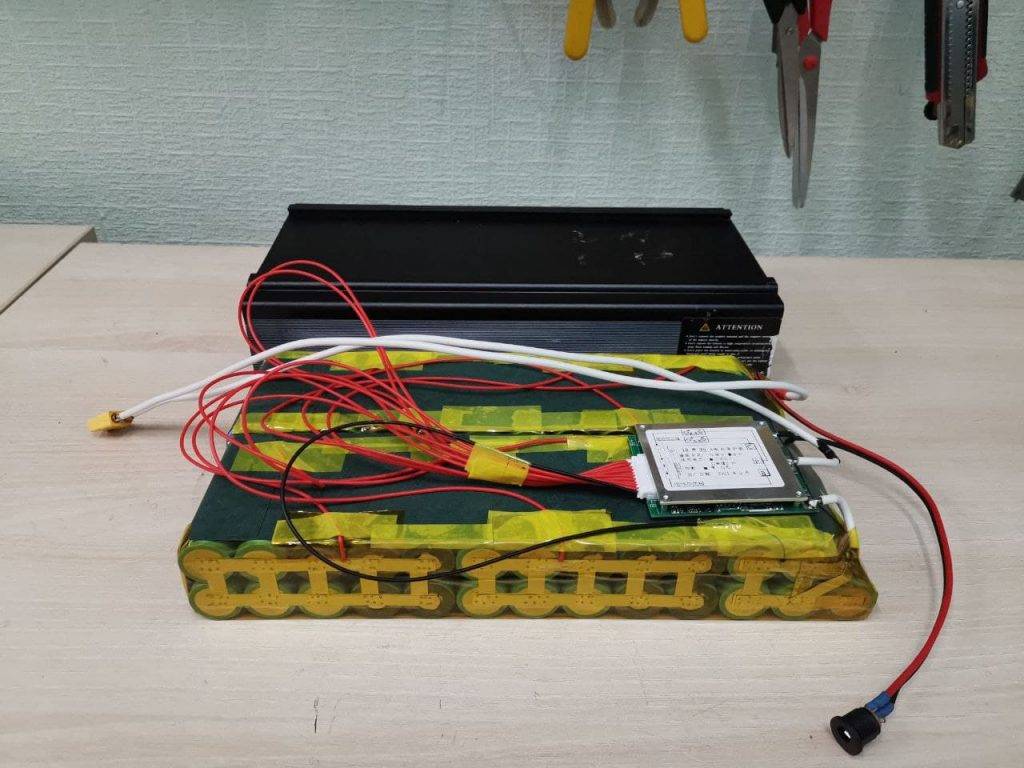

РАСПАЙКА BMS . После сварки распаиваем BMS плату с балансировкой, зарядные и разрядные провода.

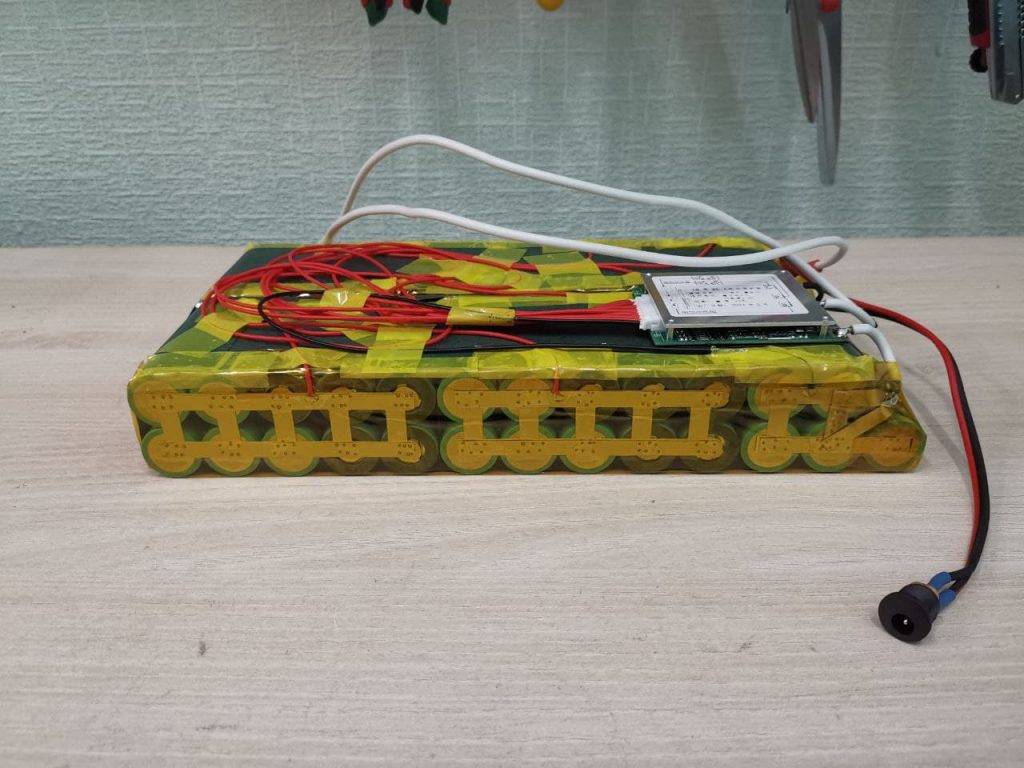

ИЗОЛЯЦИЯ БАТАРЕИ

Особое внимание следует уделить изоляции торцов ячеек, где наварена лента, особенно тех, которые после сложения батареи будут прилегать друг к другу. Делаем это с помощью каптонового скотча и клейкого электротехнического картона

ТЕСТИРОВАНИЕ БАТАРЕИ НА НАГРУЗОЧНОМ СТЕНДЕ. После сборки батареи, до ее упаковки в корпус необходимо провести полную зарядку и поставить на нагрузочный стенд. Нагружать будем током 10А, это ток 0,5С для данной батареи. Разряжать будем до отсечки BMS, одновременно контролируя ее срабатывание. На всякий случай ставим параметр остановки теста при достижении вольтажа 2,7В на одну ячейку.

В процессе разряда контролируем температуру. Она не превысила 27 °C

Ровно за 2 часа аккумулятор отдал 722Втч

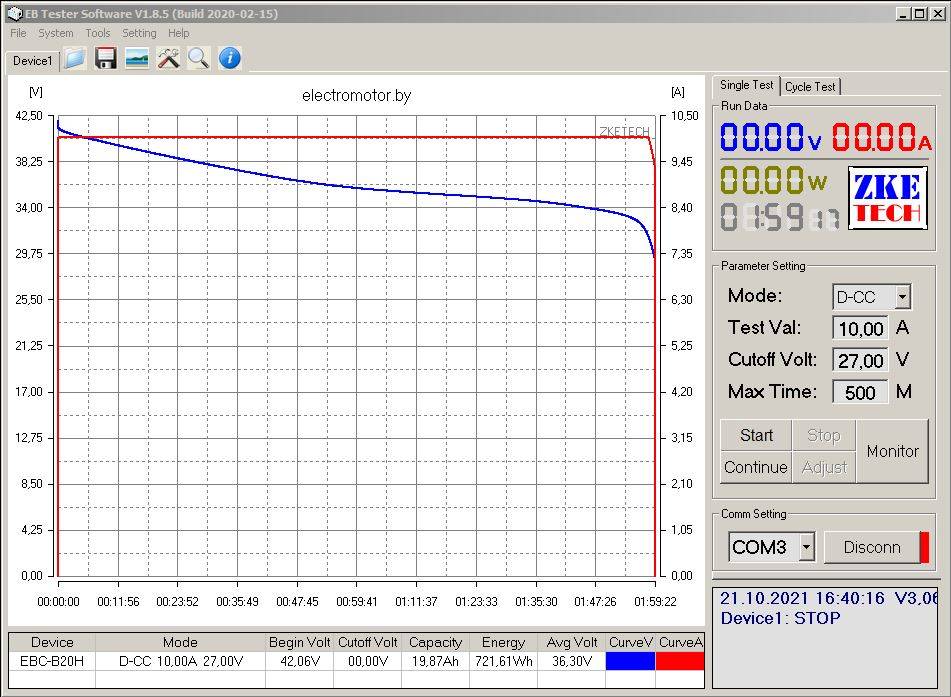

В результате тестирования аккумулятор отдал 19,87Ач (722Втч). Вольтаж отсечки BMS — 29,4В (2,94В на один элемент). Это даже превышает номинал (36В×20Ач=720Втч), даже с учетом того, что номинал указывается при более низком токе разрядка (обычно 0,2С) , и при более низком вольтаже окончания разряда (2,5 — 2,7В).

Лайфак по ускоренной проверке элементов

Время тестирования компонентов можно сократить и поможет нам в этом совет одного из юзеров. Приобретаем на AliExpress держатели, две штуки по пять ячеек и десяток платок зарядки для лития. Пять Вольт можно получить от старого блока питания компьютера. Цена всему перечисленному, чисто символическая, а пользы — много! Пока будут проверяться четыре элемента, ещё десять будут заряжаться — это весьма существенно сократит время проведения тестирования.

Далее нам нужно выбрать тип электронакопителя и распределить составляющие по группам. Пользователем было принято решение собирать батарею на 36 V, так агрегат получится более солидным по показателю ёмкости, чем если делать аппарат на 48 V.

Нам потребуется последовательно соединить десять групп по шесть соединённых параллельно элементов. Компоненты распределяются таким образом, чтобы ёмкость каждой из десяти групп была примерно одинаковой. Проще всего поступить так: забиваем данные в таблицу Excel и меняем компоненты местами.

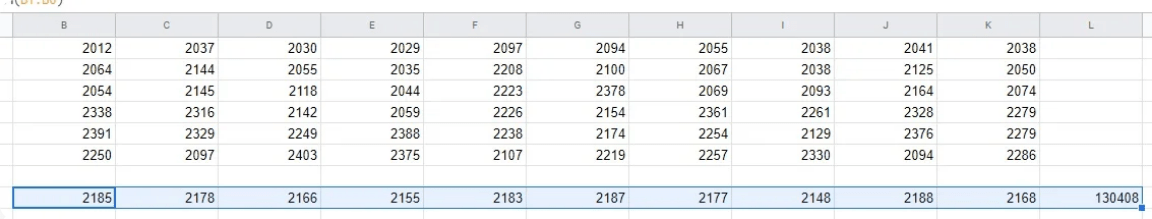

Сводная таблица ёмкостей групп компонентов

Разбег по группам составил около 30 mAh, а общая ёмкость электроаккумулятора, вышла на показатель чуть больше 13 Ah.

Следующее, что нам нужно сделать — аккуратно, качественно и самое главное правильно, спаять батарейки. Если желаете сэкономить по максимуму, то склеить компоненты между собой можно воспользовавшись термоклеевым пистолетом. Однако это не самое лучшее решение, ведь в идеале, изделия не должны соприкасаться. На AliExpress был заказан бокс для аккумуляторов и в него входила пара сеток с отсеками. Заниматься сборкой и пайкой — весьма удобно!

Вставляем в нижнюю ячейку все батарейки согласно таблице. Во избежание путаницы, можно дополнительно подписать группы 1-10.

Посредством имеющихся хвостиков никелевой ленты, нам нужно спаять группы элементов. В нашем случае пайка была произведена медной проволокой из провода сечением 0,75 мм. Для обеспечения равномерного заряда/разряда всех компонентов группы, нужно чтобы перемычек между элементами было как можно больше.

Естественно, для более эффективной и продолжительной эксплуатации источника питания, потребуется установить балансировочную плату. В современных электронакопителях — это обязательная деталь. Тут нужно понимать, что данное устройство должно в максимальной степени подходить под тип собранной электробатареи. Создатель «дешёвки» собирался использовать своё произведение совместно с мотор-колесом на 350 W, поэтому предпочтение было отдано недорогой BMS на 15 A разряда, стоимостью около 900 руб. Подключалось это хитроумное устройство по схеме производителя.

После того, как сборка будет завершена, проверяем всё ещё раз. На выходе электроаккумулятора должно быть 42 V. Готовый девайс нужно плотно обернуть мягкой упаковочной плёнкой, обмотать скотчем и засунуть в корпус. Здесь потребуется организовать всё дело таким образом, чтобы изделие зашло в корпус с некоторой натяжкой.

Готовая аккумуляторная батарея должна получиться у вас не хуже чем заводское исполнение, а если какая-то её составляющая даст сбой, то деталь всегда можно будет заменить самостоятельно. К тому же, собирая гаджет своими руками, вы будете уверены в его надёжности и застрахованы от неприятных неожиданностей.

По предложенной в теме схеме, можно спаять АКБ и из новых элементов. На AliExpress сейчас 40 штучек батареек 18650 ёмкостью 2600 mAh, можно приобрести за сумму чуть больше 4 тыс. руб. Это также окажется намного дешевле, чем если вы надумаете приобретать готовый собранный аккумулятор в магазине.

Заключение

Как видим, ничего сложного в сборке дешёвой литий-ионной электробатареи нет — домашний мастер разложил всё по полочкам, поэтому у других юзеров не должно возникнуть никаких проблем. Единственное что может напрячь многих пользователей — это продолжительный срок тестирования, но, всё-таки и по деньгам выйдет намного выгодней. Как было сказано, проверку можно осуществлять зимой, чтобы как раз к весне всё было готово. Если хотите, можно для ускорения процесса воспользоваться описанным в теме лайфхаком. Ну, я думаю, суть дела вам понятна!

Как заряжать электровелосипед с батареей Li-ion

Получив в свое распоряжение новый велосипед, обязательно начать его эксплуатацию с правильного обслуживания батареи. Для начала потребуется зарядить литий-ионный аккумулятор и проверить его работоспособность в действии. Далее после каждого выезда потребуется дозаряжать АКБ до 100%. Полная разрядка изделия нежелательна, поэтому старайтесь избегать подобных ситуаций, так как каждый раз, когда батарея уходит «в ноль», это автоматически снижает его жизненный срок.

Если аккумулятор имеет встроенную плату, он более устойчив к перегрузкам и нетипичным условиям эксплуатации, чем аналоги. Однако и те, и другие модели нужно оберегать от сильных перепадов температур, использования на морозе, явлений перезаряда и сверхразряда, контакта с прямыми солнечными лучами.

Хранить батарею нужно заряженной на 50% при условии, что температура в помещении колеблется в пределах от 10 до 15 градусов Цельсия. Не стоит класть АКБ рядом с источниками тепла.

Правильное обращение с литий-ионными аккумуляторами – вопрос принципиальной важности, поскольку данные изделия потенциально склонны к самовозгоранию. Любые действия с батареей, не предусмотренные инструкцией или запрещенные ею, чреваты непоправимыми последствиями

Меры безопасности

Собираясь собрать самодельный аккумулятор для велосипеда своими руками, помните, что:

В процессе работы и при тестировании аккумуляторов важно быть предельно аккуратными и осторожными.
Нельзя допускать падений элементов питания и собранной батареи, их нагрева, сдавливания, проникновения в них сторонних предметов.
Важно избегать короткого замыкания, перезарядки аккумуляторов, применения обратной полярности.
В случае чрезмерного нагрева необходимо прекратить эксплуатацию батареи или зарядного устройства.
Нельзя использовать ячейки сомнительно качества, с признаками повреждений.

Если вы сомневаетесь в достаточности своих знаний и опыта, лучше сэкономьте время и силы – просто купите готовую аккумуляторную батарею Li-ion с подходящими параметрами или закажите ее профессиональную сборку на заказ, с предоставлением гарантии на выполненную работу. Изготовление аккумуляторной батареи на заказ позволяет самостоятельно выбрать ячейки для сборки АКБ и четко соблюсти требуемые характеристики. В частности, вы можете заказать аккумулятор оптимально подходящей вам формы, размеров, емкости.

BMS батареи

Помимо самих аккумуляторов она обязательно должна быть оборудована BMS. Для чего нужна BMS можно почитать здесь. Литий без BMS – деньги на ветер. Настоятельно НЕ рекомендую игнорировать эту деталь. Батарея без такой защиты может очень быстро превратиться в кучу хлама, который может ещё и устроить пожар. С контроллером до 18 А подойдет BMS от 20А и выше. Но максимальный ток BMS не должен превышать максимально допустимый ток ячеек в батарее.

BMS для Li Ion

• 10S (36 В) от 15 до 60 А на момент публикации 20 А стоит 1164 р.
• 13S (48 в) от 15 до 60 А на момент публикации 20 А стоит 1235 р.

BMS для LiFePO4

• 12S (36 В) от 15 до 50 А на момент публикации 20 А стоит 1146 р.
• 15S (48 В) от 15 до 50А на момент публикации 20 А стоит 1296 р.

Самодельный мопед из бензопилы своими руками

Мопед из бензопилы — сделанный умельцем своими руками: фото и описание.

В прошлой статье мы уже рассматривали пошаговое изготовление мопеда из бензопилы «Дружба», на этот раз ознакомимся ещё с одной самоделкой — это мини мопед из бензопилы «Stihl-MS180». Итак, для постройки самоделки понадобились материалы:

• Бензопила.
• Труба с квадратным сечением.
• Колёса от мотоблока.
• Руль, вилка, цепь и звезда от велосипеда.

Процесс сборки мини байка представлен на фото. Примерка всех деталей.

Изготовление рамы из профильной трубы.

Доработка ведущей звезды.

Видео испытаний самодельного мопеда.

Мини байк после покраски.

В результате получился вот такой простой и компактный мини мопед, осталось установить топливный бак, защитный кожух на цепь и сделать тормоза. Мопед спокойно везёт взрослого весом 90 кг и разгоняется до скорости — 30 км/ч.

Преимущества и недостатки электровелосипеда

К основным преимуществам электрического велосипеда относят:

• экологическую безопасность,
• высокую развиваемую скорость (для большей части моделей это 50 км/ч),
• возможность выбора режима езды: устройством можно пользоваться как классическим велосипедом, как мопедом, используя только электродвигатель, и в смешанном режиме, когда райдер нажимает на педали и при этом включен двигатель),
• возможность преодолевать большие расстояния, используя электротягу,
• в сравнении со скутером на бензиновом двигателе — экономичность (для обслуживания не требуется дополнительных средств) и ремонтопригодность.

Выделяют и следующие минусы:

• больший в сравнении с классическими моделями вес, который влияет на простоту транспортировки устройства,
• большую длительность зарядки батареи.

Выбираем комплектующие для модернизации

Итак, как сделать из велосипеда электровелосипед

Первое, на что следует обратить внимание при выборе, — соответствие стандарту, требованиям безопасности и техническим характеристикам друг друга всех элементов электропривода. Если вы выберете двигатель слишком малой мощности, можете быть разочарованы дальностью хода, которой хватит только для того, чтобы доехать до ближайшего магазина или работы, а обратный путь придется преодолевать, крутя педали

Но если вы установите слишком мощный двигатель, модель может потерять в безопасности и маневренности.

Для модернизации велосипеда вам понадобится:

• электродвигатель,
• аккумулятор (советуем рассматривать варианты с емкостью батареи не менее 5 Ач),
• электро контроллер, задача которого — обеспечить связь батареи с мотором и регулировать частоту вращения ротора.

Это основные комплектующие, не считая шкивов, приводных ремней генератора, звездочки и муфты обратного хода.

Если вы остановите свой выбор на полнокомплектном электрическом приводе или мотор-колесе, переоборудовать велосипед будет значительно проще

Важно: для переоборудования выбирайте модель со стальной конструкцией рамы

Комплект необходимого инвентаря

Чтобы раскрыть суть вопроса: как из обычного велосипеда сделать желанный электровелосипед, для начала подготавливаются к работе. Нужно будет пользоваться:

• сварочным аппаратом;
• основным комплектом инструментов (подразумевается ножовка либо плоскогубцы);
• токарным станком;
• штангенциркулем большего размера;
• сверлильным станком и комплектом свёрл;
• шлифовальным станком;
• съёмником цепи;
• ключом для демонтажа трещотки;
• металлорежущими предметами (подойдут гидравлическими ножницы, допускается применение ацетилено-кислородной резки, воспользоваться установкой для плазменной резки);
• основным арсеналом для ремонтных работ с байком.

Также понадобится пособничество:

• блока V-конструкции;
• фрезы;
• метчиков и плашек;
• плоскошлифовального станка.

Со статьей читают

Как хранить велосипед

закрыть

открыть

x

Предполагается работать со следующими материалами:

• металлическим уголком;
• звёздочкой ANSI #40, предполагающей 9 зубьев;
• двумя подшипниками;
• круглой болванкой из стали окружностью 0,5–1 дюймов;
• четырёхдюймовым и дюймовым шкивами под клиновой ремешок;
• клиновым ремнём.

Как самостоятельно установить мотор на велосипед

Монтаж двигателя зависит от его разновидности.

ДВС

Бензиновый мотор следует крепить на велобайк следующим образом:

монтаж начинается с установки звездочки

Немаловажной деталью является необходимость оснащения звездочки резиновыми прокладками между и за спицами. Звезда крепится на втулку с внешней стороны колеса, полумесяц при этом оказывается с внутренней

Величина зазора должна составлять не менее полутора миллиметров с обеих сторон. При необходимости это значение необходимо подкорректировать, а затем крепко затянуть болты. Звездочка монтируется таким образом, чтобы все неровности зубцов были направлены в сторону спиц. Это препятствует ослаблению цепи и обеспечивает оптимальное расстояние от рамы до заднего колеса;
место для установки двигателя выбирается в зависимости от конструкции рамы байка. В современных моделях рекомендуется монтировать мотор на нижней части рамы, на расстоянии 15 – 20 см от звездочки. Для крепления используются специальные хомуты;
установка дросселя предусмотрена на правой стороне руля. Для этого на расстоянии 12,5 см от конца рукоятки руля высверливается 5-миллиметровое отверстие для установки пластикового крепления. Затем устанавливается выключатель, который подключается к синему и черному проводам двигателя. При нажатии на выключатель мотор должен заглохнуть;
монтаж сцепления производится на левой рукоятке руля;
монтаж топливного бака следует производить после установки клапана топливного фильтра. Бензобак крепится на верхнюю раму транспортного средства;
далее в непосредственной близости от двигателя на велосипед крепится катушка зажигания, которая затем соединяется с мотором при помощи проводов одинакового цвета. Провод белого цвета предназначен для подключения дополнительного электрооборудования, например, фары;
приводная цепь надевается на звездочки мотора и заднего колеса, а затем натягивается. Потом устанавливается защита;
на завершающем этапе производится монтаж карбюратора. Для того, чтобы это сделать самостоятельно, необходимо снять крышку, при этом иголка должна находиться в центральной части суппорта, поверх укладывается плоская шайба, все прорези аккуратно совмещаются. Тросик фиксируется в зажимном патроне и продевается через пружину и крышку.

Бензиновый мотор предназначен для работы на бензиново-масляной смеси, которую можно сделать путем смешивания бензина и масла в пропорции 20:1.

Мотор-колесо

Установка на велосипед мотор–колеса даже у несведущего человека займет не более часа. Чтобы сделать это самостоятельно потребуется:

• снять старое колесо;
• установить и закрепить мотор – колесо, при этом звезда должна находиться справа, а провода слева;
• подключить контроллер. Чтобы защитить его от попадания влаги, для его установки следует выбрать верхнюю часть рамы;
• закрепить на раме или подседельной трубе батарею;
• разместить на руле велобайка ручки газа и тормоза;
• подключить проводку в соответствии со схемой;
• установить цепь;
• проверить прочность установки и надежность фиксации всех компонентов.

Шаг 6: Главный ведущий шкив.

Поскольку маловероятно, что у вас такой же мотор, как и у меня, то я просто опишу процесс обработки своего. Поскольку на моём двигателе уже имелось отверстие, то я просверлил внутри круглой алюминиевой заготовки отверстие диаметром один дюйм, что точно соответствует размеру валу

Крайне важно, чтобы размер отверстия совершенно не превышал размер вала — иначе вам придётся переделывать эту часть работы. Далее я просверлил отверстие и обработал на станке один конец до диаметра в 0,5 дюйма, чтобы он соответствовал ролику, который обработал ранее. Но вполне возможно на вашем моторе не нужно будет ничего дорабатывать

Но вполне возможно на вашем моторе не нужно будет ничего дорабатывать.

Электровелосипед

Заводские модели надежны и достаточно комфортны, однако их главным недостатком является высокая стоимость. Ее снижение происходит за счет использования дешевых компонентов, что не лучшим образом сказывается на качестве байка. Двухколесник с двигателем, как правило, весит не менее 20 кг, поэтому при его поломке передвигаться на большие расстояния, крутя педали, может быть весьма проблематичным. Двигатель, установленный на велосипед самостоятельно, позволяет избежать такой проблемы. К тому же в современных магазинах представлено достаточно готовых решений, позволяющих сделать электробайк самостоятельно и превратить обычный велосипед в инженерное чудо. Такая переделка не требует глубоких технических знаний и может быть произведена любым желающим.

Монтаж электрооборудования

После сборки механической части электровелосипеда, установки и крепления двигателя, аккумулятора и контроллера, необходимо произвести сборку электрической схемы. Обычно эта операция затруднений не вызывает, а ее трудоемкость зависит от выбранных комплектующих

Особое внимание необходимо уделить надёжности контактных соединений, исключив их искрение и нагревание

Желательно дополнительно установить электрический сигнал, который повысит безопасность движения, а также обеспечить питание фары и подсветки велобайка от основного аккумулятора. Многие энтузиасты устанавливают на колеса светодиодную подсветку, которая повышает безопасность движения в темное время суток.

https://youtube.com/watch?v=PdCjfM1hYrg

Шаг 8: Сборка цепной передачи.

На данном этапе придётся воспользоваться инструментом для монтажа цепи. Разъедините цепь, чтобы снять её с велосипеда. Теперь нужно как обычно установить цепь, продеть её через задний переключатель скоростей и зацепить на среднюю звёздочку на кассете. Убедитесь, что задний переключатель находится в правильном положении, как при езде: не сбит в кучу и на правильной передаче. Далее расположите два конца цепи рядом с другом, чтобы получить требуемую длину цепи. Это самый сложный момент. Разъедините цепь в этом месте.

Во время разъединения цепи убедитесь, что пин прикреплён к концу цепи. Если этого не сделать, то будет очень сложно, если вообще возможно, снова соединить цепь.

Варианты размещения Аккумуляторов

На фото более подходящие в моем случае варианты сборки элементов, в итоге выбран второй вариант так как в дальнейшем планировалось разместить батарею в вентиляционном пластиковом коробе.

Для мотора который был заказан MXUS требуется 48 вольт минимально более менее тяговитая батарея должна содержать не менее 39 элементов, я выбрал вариант по 3 элемента 18650 в ячейке и последовательно 13 рядов заряженная батарея в такой конфигурации будеть выдавать 54,6 вольт и иметь на “борту” около 7 ампер в целом после тестов мне ее хватало на расстояние в 40 км, но если вам нужна более емкая батарея добавьте в ячейку по 2 а то и 3 элемента.

Так же если вам требуется батарея от 60 вольт то необходимо купить балансировочную плату на 17s или 21s то есть у вас батарея уже будет содержать по 17 – 21 ячеек в которой могут быть от 2 до 6 элементов 18650, а то и поболее.

Мотор колесо

Еще один вариант, который может быть выбран при создании мотовелосипеда своими руками, – установка мотор-колеса. Данный вариант подходит для тех, кто разбирается в электрике. Подключение мотор-колеса требует определенных знаний, без которых собрать электрическую схему будет сложно.

В комплект продажи мотор-колеса входят контроллеры, ручки передних и задних тормозов, система «Пас», зарядное устройство.

Аккумуляторная батарея вырабатывает постоянный ток. Контроллер преобразует постоянный ток в переменный, который, в свою очередь, будет приводить в действие мотор-колесо. При начале вращения колес активируется электродвигатель. За это о. На тормозных ручках имеется микровыключатель. Он необходим для того, чтобы в процессе торможения отключить подачу электропитания от мотора на колеса.

Установка мотор-колеса выполняется в соответствии со следующими этапами:

Велосипед поворачивается колесиками вверх. Заднее колесо снимается. На его месте будет стоять мотор-колесо. Оно крепится таким образом, чтобы выходящие провода находились слева (если смотреть по направлению движения велосипеда). За счет этого регулируется направление вращения колеса. Если стороны поменять местами, то колесо будет «ехать» в противоположную сторону.

К раме крепятся контроллер и аккумуляторная батарея. Контроллер должен быть хорошо изолирован.

Далее устанавливаются и подключаются остальные детали.

Собирая электронную схему, важно помнить, что аккумуляторная батарея подключается через плавкий предохранитель (достаточно 20 А). Он будет защищать систему от возгорания в случае короткого замыкания

Немного истории

Изобретатели давно подумывали над тем, чтобы создать велосипед с электрическим мотором, проводили исследования и испытания. И основным препятствием была невозможность произвести аккумулятор достаточной емкости и с достаточным отдаваемым в нагрузку током, который бы весил немного и имел бы небольшие размеры.

Поэтому массовое производство электровелосипедов на продажу началось с появлением в доступе литий-ионных и (реже) литий-полимерных аккумуляторов, которые можно заряжать-разряжать сотни раз, не теряя в качестве. Первопроходцами в сфере производства устройств стали китайские специалисты. Китайские предприятия выпускают и запчасти для ремонта, и комплектующие, используя которые, можно из классического велосипеда сделать электровелосипед.

Схема ЗУ Рассвет 2

Схема ЗУ Рассвет 2

Посмотрите на картинке на схему зарядного устройства Рассвет 2. Она составлена по оригинальному ЗУ. Если освоить эту схему, то самостоятельно получится создать качественную копию, ничем не отличающуюся от оригинального образца. Конструктивно устройство представляет собой отдельный блок, закрывающийся корпусом, чтобы защитить электронику от влаги и воздействия плохих погодных условий. На основание корпуса необходимо подсоединить трансформатор и тиристоры на радиаторах. Потребуется плата, что будет стабилизировать заряд тока и управлять тиристорами и клеммы.

Преимущества электровелосипеда, сделанного самостоятельно

У самодельной конструкции есть довольно большое количество достоинств, которые должны учитываться.

Примером можно назвать следующее:

1. Ремонт всегда можно провести своими силами.
2. Стоимость работ относительно невысокая.
3. Есть возможность создать конструкцию, которая будет отвечать всем требованиям.
4. Можно провести модернизацию уже существующего велосипеда.

Однако есть и существенные недостатки, среди которых можно отметить низкую надежность конструкции. Допущенные ошибки становятся причиной существенно снижения эксплуатационного срока.

Своими руками создать электрический велосипед достаточно сложно. Для этого требуется определенный набор инструментов и материалов, а также соответствующие навыки.

Дальность поездки, максимальная скорость и другие параметры во многом зависят от типа применяемого оборудования при создании самодельной конструкции.
