Дельтаплан. Виды и устройство. Как латают и особенности

Схемы мототележек

Вантовая

Легкая мототележка, быстро складывается, хранение ее занимает мало места. Модель — МД типа «Космос». Недостатки — не так прочна и надежна, как другие схемы.

Панельная

Преимущества: минимум силовых элементов. По массе немного тяжелее, чем вантовая схема, но производственные и эксплуатационные качества на уровне вантовой. Реже ломается, отличается высокой прочностью и надежностью, что при аварийных ситуациях положительно сказывается на ударных нагрузках. Используется для эксплуатации в жестких условиях. Модель панельного МД — МАИ-2, который построил А.Русак.

Ферменная

Схема мало используется, хотя и обладает высокой прочностью. Более того, при поломке одного из силовых элементов, вся система остается работоспособной. Минусами схемы являются: множество соединительных элементов и невозможность ее сложить.

Балочная

Самая сложная из всех существующих систем. Это полая балка с обшивкой из стеклопластика. Она имеет маленькое аэродинамическое сопротивление. Но невозможность ее сложить усложняет процесс транспортировки. Пример балочной схемы МД — Т-4 на базе спортивного дельтаплана «Славутич-Спорт».

Отличие параплана от дельтаплана.

Дельтаплан тоже относится к категории планеров-парителей, только его конструкция более жесткая, чем у параплана. Кроме этого, у пилота есть возможность за счет смещения центра тяжести управлять дельтапланом. Да и по весу он намного превосходит параплан – от 25 до 40 килограммов. Собирать его сложнее и дольше, транспортировка тоже проблематична. Полеты на дельтаплане требуют основательного обучения, как минимум необходимо около пятнадцати занятий пилотирования, тогда, как для обучения обращению с парапланом достаточно семь занятий. Во время учебных занятий, полеты стартуют с возвышенности, и поднимать на себе в гору параплан намного легче, чем дельтаплан. Управлять парапланом проще, скорость его ниже, отсюда и риск получения травм тоже снижается.
Кроме этого, для посадки дельтаплана нужно выбирать площадку, а параплан сядет практически в любом месте. Поэтому мест, где можно заняться этим видом спорта гораздо больше. Быть может, из-за этого парапланеризм более популярен в нашей стране, чем дельтапланеризм.

Мотодельтапланы

Сверхлегкие летательные конструкции развиваются по двум направлениям:

Управление рулевыми аэродинамическими поверхностями, к которым относится элерон, интерцептор и т.д.
Балансирное управление

Дельтапланы относятся к летательным аппаратам с балансирным управлением. Были успешные попытки сделать крыло с рулевыми поверхностями, но это слишком усложняет конструкцию и снижает ее надежность.

Появился новый вид летательной конструкции, которой дали название мотодельтаплан (МД). Существует несколько групп сверхлегкого летательного аппарата (СЛА).

I группа — СЛА, которые стартуют за счет силы разбега пилота, и имеют следующие преимущества:

Маленькая масса;
Возможность установления двигателя с малой мощностью;
Использование для старта площадок с неровной поверхностью.

СЛА первой группы имеют минусы: их нельзя использовать при транспортировке необходимого груза. Кроме того, авиаторам приходится выполнять более серьезные физические нагрузки по сравнению с мотодельтапланами второй группы. Самый популярный вид компоновки двигателя является вариант, когда он находится под крылом МД.

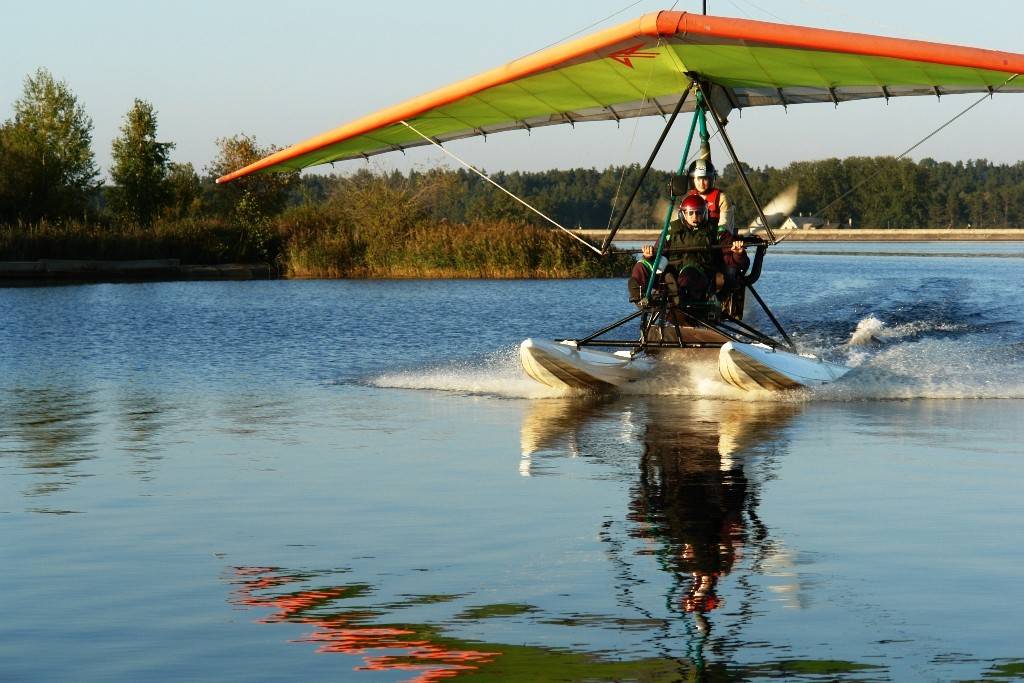

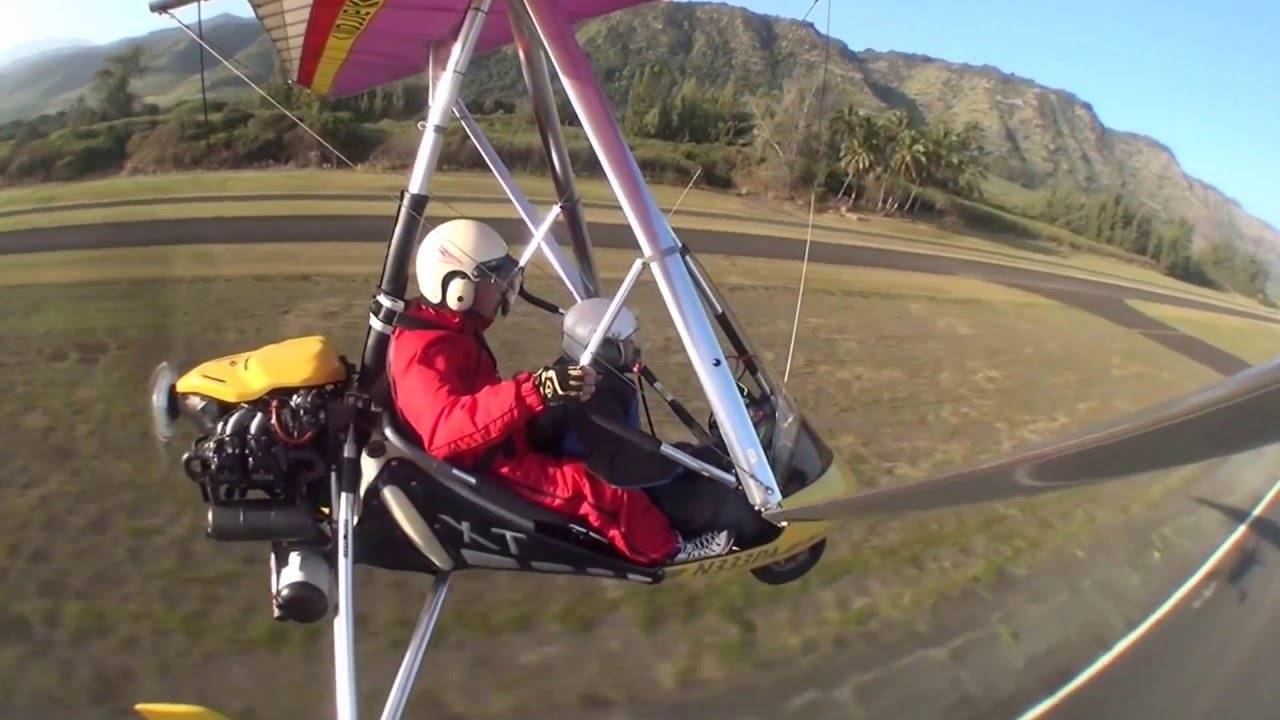

II группа СЛА — имеет шасси, которое бывает колесным или поплавковым. Второй вариант используется для старта с водной поверхности. Вторая группа МД имеет возможность перевозки полезного груза. Аппараты более безопасны, чем из первой категории, так как пилот жестко зафиксирован ремнями и огражден конструкцией; просты в плане взлета и посадки.

При посадке часто происходят ситуации, когда мотодельтаплан сталкивается с поверхностью земли, если его траектория сильно наклонена. Тогда пилот, находящийся под наклоном вперед, может сильно удариться головой или грудью о землю. Единственное защитное действие, которое может предпринять пилот, это завершить полет на СЛА, ногами «поймав» поверхность земли.

Настольная книга конструктора и пилота

Расцвет исследований и экспериментов в области дельтапланов в СССР пришелся на 70-е годы. Что дало толчок бурному развитию в начале 80-х моторных сверхлегких летательных аппаратов. Книга «Мотодельтапланы: Проектирование и теория полета» была написана Клименко А.П. и Никитиным И.В. — непосредственными участниками тех легендарных событий.

Не смотря на прошедшие годы, большая часть информации в этой книге не утратила актуальность. Она до сих пор считается настольной книгой конструктора и летчика мотодельтаплана. И, хотя эта книга не переиздается в наше время, благодаря развитию информационных технологий, мы можем предложить всем желающим электронную версию книги в формате PDF: Мотодельтапланы: Проектирование и теория полета

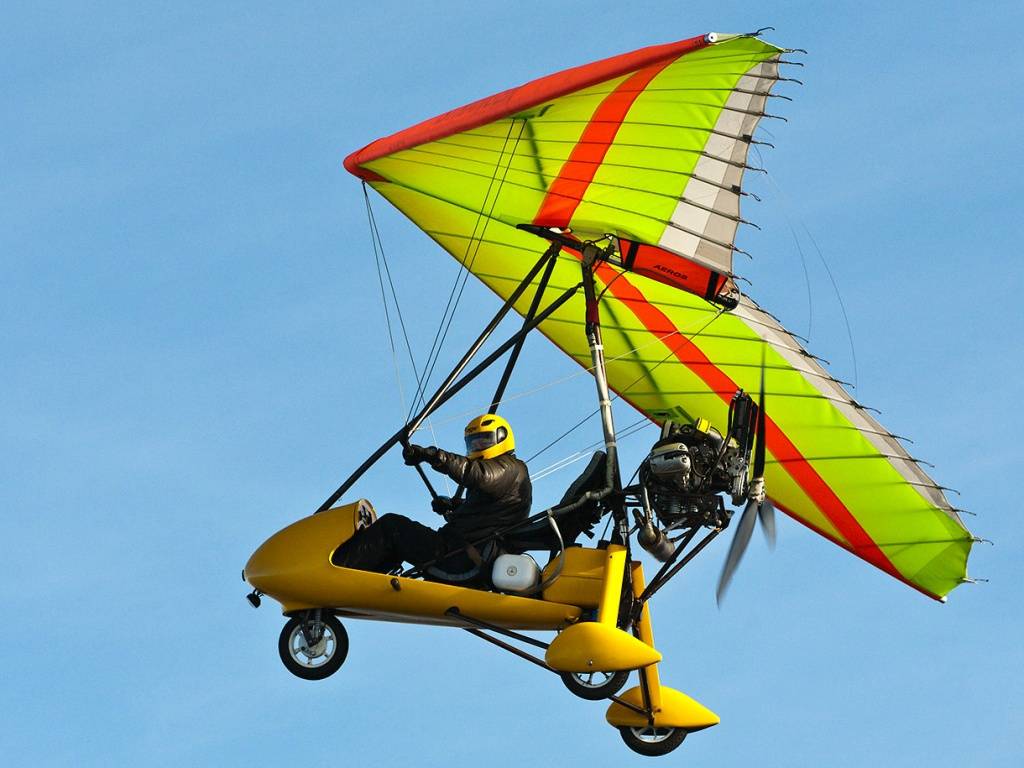

Дельталеты

Этот летательный аппарат имеет корпус, колесное, лыжное или поплавковое шасси, мотор с толкающим винтом и крылом управления (как у дельтаплана, но большей площади). Взлетная масса дельталета не должна превышать 495 кг с земли, 500 кг – с воды (по классификации Международной авиационной федерации).

В основном их делают с трехколесными шасси, которые в зимнюю пору заменяют на лыжи. Если планируется полет с водной поверхности, то дельталет снабжается поплавками. Бывает, когда у ЛА вместо модуля стоит корпус-лодка. Такой вид подразумевает полеты только с воды.

Крыло дельталета представляет собой дюралевый каркас, который разделен стальными тросами и обтянут мягкой дакроновой обшивкой. Он закрепляется при помощи шарнира к модулю (мототележке).

Помните, что такое азимут? Здесь вы можете прочитать о том как правильно ориентироваться с помощью компаса.

Любой дельталет дает авиатору больше возможностей, так как он не ограничивается полетами в воздушных потоках, а зависит от объема топливного бака и наличия в нем топлива. На дельталете можно осуществлять полеты при разных погодных условиях. Плюсами дельталета являются:

малый вес в собраном виде;
простая сборка и разборка;
удобная эксплуатация и обслуживание;
универсальность (использование в качестве глиссера или аэросаней);
практически не ломается;
неприхотливость в отношении скорости и направления ветра.

Аэродинамические качества ДЛ ниже, чем у дельтаплана. Тем не менее пилот дельталета в случае отказа двигателя может легко спланировать на землю на «крыле».

Для взлета необходим ровный укатанный участок поверхности, который имел бы в длину от 150 до 250 м; для посадки – от 100 до 150 м. Тележка при разбеге не должна подпрыгивать. Большинство полетов на дельталете происходят на высоте 150-500 метров, хотя при желании можно подняться и до 5000.

Компоновка двигателей

Различают несколько категорий закрепления двигателя:

Под крылом ЛА.
Преимущества компоновки № 2 – установка двигателя на крыло происходит быстро. К тому же, винт находится далеко от пилота, что повышает уровень безопасности и комфортности. За рубежом МД с компоновкой № 2 пользуются наибольшим спросом и поставлены на поток.

На мачте.
Категория № 3 использовалась, когда мотодельтапланы только начали конструироваться. Недостаток компоновки, что конструкция склонна к потере управляемости и устойчивости.

Два мотора: либо на крыле, либо на подкосах.
Аппарат с двумя двигателями не имел ожидаемого успеха из-за усложнения конструкции и наименьшей степени комфортности по сравнению с другими МД.

На крыле и подкосах.
Встречается реже всего. При небольшой массе имеют существенный минус – невозможность управлять ЛА, когда аппарат накреняется или совершает угловое движение по отношению к главной поперечной оси (тангаж).

На фюзеляже.
Не эффективная в целом компоновка, которая разрабатывалась на начальном этапе развития мотодельтапланеризма. Используются только в случае рулевой поверхности больших размеров.

Два или больше двигателей, на мототележке.
Аналог № 5. Различие их в количестве двигателей. ЛА с 2-х моторными тележками изготавливают только, как экспериментальный вариант. Некоторое преимущество перед № 5 и другими аналогиями тележек в том, что балансировать и лететь можно, даже когда работает только один двигатель.
